Summary of Contents for GÜNZBURGER STEIGTECHNIK FlexxTower 125100

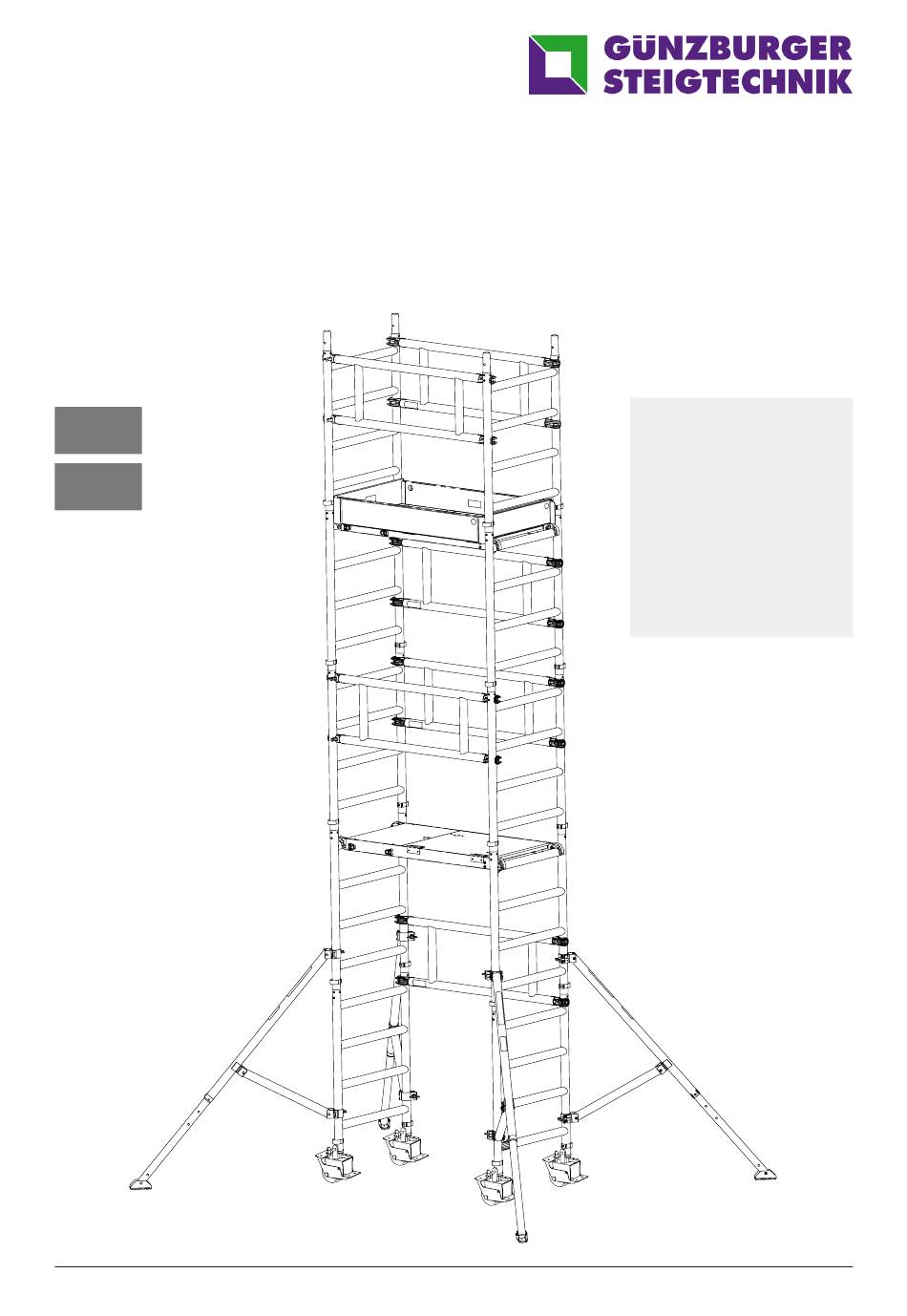

- Page 1 Montage- und Verwendungsanleitung FlexxTower Artikel Nummer: 125100 Fahrbare Arbeits- bühne nach DIN EN 1004 max. Arbeitshöhe: 6,10 m www.steigtechnik.de Stand: 13.05.2020 | 00250.125.10.9...
- Page 2 Besonders wichtig ist uns seit jeher, dass die Produktion ausschließlich an unserem Unternehmenssitz im bayerischen Günzburg erfolgt. Das Ergebnis dieser bodenständigen Firmenpolitik ist ein einzigartiges Versprechen: 15 Jahre Qualitätsgarantie geben Ihnen stets das gute und sichere Gefühl, sich mit GÜNZBURGER STEIGTECHNIK für das richtige Produkt entschieden zu haben.
-
Page 3: Table Of Contents
Inhalt Allgemeines ....................... 4 Zeichenerklärung ......................4 Bestimmungsgemäße Verwendung ................4 Sicherheitsbestimmungen ..................5 Allgemeine Sicherheitsbestimmungen................5 Vor dem Aufbau ......................7 Aufbau ........................7 Vor Benutzung ......................8 Benutzung ........................8 Rollen des Gerüstes ....................8 Abbau .........................9 Verhalten bei Arbeiten an elektrischen Anlagen und Freileitungen ......9 Montage ........................ -
Page 4: Allgemeines
Allgemeines Der in dieser Montage- und Verwendungsanleitung gezeigte FlexxTower besteht aus diversen Einzelteilen, die als Ersatz einzeln erworben werden können. Eine Liste der Einzelteile befindet sich auf Seite 17. Die in illustrierter Form gezeigten einzelnen Schritte der Montage sind für den sicheren Aufbau zu beachten. -
Page 5: Sicherheitsbestimmungen
Sicherheitsbestimmungen HINWEIS Diese Montage- und Verwendungsanleitung muss am Einsatzort des Gerüstes verfügbar sein! Das Gerüst darf nur gemäß dieser Anleitung ohne Änderungen verwendet werden! Das Gerüst darf nur in Übereinstimmung mit den nationalen Vorschriften verwendet wer- den! Der Betreiber hat in eigener Verantwortung dafür zu sorgen, dass die Sicherheits- bestimmungen eingehalten werden und eine bestimmungsgemäße Verwendung gewährleistet ist. - Page 6 2,25 m Zum Aufbau mindestens alle 2,25 m Plattformen einsetzen. 2,25 m 2,25 m Gerüst nicht als Zugang oder Ausgang zu anderen Strukturen nutzen. Nicht auf Gerüstbeläge springen oder etwas auf diese abwerfen. Keine Gerüstbauteile abwerfen. Bei Gerüsten nicht auf der Außenseite aufsteigen. Es ist verboten die Plattformhöhe durch die Verwendung von Leitern, Kisten oder anderen Vorrichtungen zu vergrößern.
-
Page 7: Vor Dem Aufbau
Gerüst nur auf ebener Fläche aufstellen (max. 0,57 Grad bzw. 1%) Auf ausreichend tragfähigen, ebenen Untergrund achten. Bei starken Winden, aufkommendem Sturm über Windstärke 6 Bft (spürbare Hemmung beim Gehen) das Gerüst in einen windgeschütz- 6 Bft ten Bereich rollen bzw. gegen Umkippen sichern. WARNUNG Unfallgefahr Gleichzeitiges Arbeiten auf verschiedenen Plattformen kann zu Überlastung und Unfällen... -
Page 8: Vor Benutzung
• Lenkrollen nach Ausrichten des Gerüstes durch Betätigung der Feststellbrem- se und Federstecker oder Klemmschraube sichern. Bei der Betätigung der Feststellbremse muss ein deutliches „klick“ zu hören sein. • Bei nicht tragfähigen Bauwerkswänden (großflächige Verglasungen, Wellplat- ten etc.) stets auch auf Bauwerksseite Seitenschutz (Geländer, Handlauf und Bordbretter) anbringen. -
Page 9: Abbau
• Nach dem Rollen, die Ausrichtung des Gerüstes prüfen. Bei Bedarf Gerüst neu ausrichten (Neigung max. 1%) und Funktion der Dreiecksausleger wieder- herstellen. • Gerüst nicht mit Hilfe von Fahrzeugen bewegen. WARNUNG Gefahr durch Strom Durch das Rollen des Gerüstes ändert sich die Position des Gerüstes. Auf ausreichenden Sicherheitsabstand zu elektrischen Anlagen achten. -
Page 10: Montage
Montage Montage Transportwagen *klick*... -
Page 11: Montage Flexxtower
Montage FlexxTower *klick*... - Page 12 freistehender wandseitiger Aufbau Aufbau...
-
Page 17: Stückliste
Stückliste FlexxTower, Arbeitshöhe ca. 6,10 m Artikelbezeichnung Bestell-Nr. Anzahl Aufsteckrahmen 012905 Plattform mit Klappe 012931 Geländer 012955 Dreiecksausleger 012926 Bordbrett Stirnsteite 012913 Bordbrett Längsseite 012943 Lenkrolle 012973... -
Page 18: Aufbauvarianten
Aufbauvarianten Aufbau bis ca. 3,10 m Arbeitshöhe min. Anzahl Arbeitshöhe Geländerhöhe Plattformhöhe Gesamthöhe Gerüst Plattformen ca. 2,35 m ca. 1,40 m ca. 0,40 m ca. 2,30 m ca. 2,60 m ca. 1,65 m ca. 0,65 m ca. 2,30 m ca. 2,85 m ca. - Page 19 Aufbau bis ca. 4,10 m Arbeitshöhe min. Anzahl Arbeitshöhe Geländerhöhe Plattformhöhe Gesamthöhe Gerüst Plattformen ca. 3,35 m ca. 2,40 m ca. 1,40 m ca. 3,30 m ca. 3,60 m ca. 2,65 m ca. 1,65 m ca. 3,30 m ca. 3,85 m ca.
- Page 20 Aufbau bis ca. 6,10 m Arbeitshöhe min. Anzahl Arbeitshöhe Geländerhöhe Plattformhöhe Gesamthöhe Gerüst Plattformen ca. 5,35 m ca. 4,40 m ca. 3,40 m ca. 5,30 m ca. 5,60 m ca. 4,65 m ca. 3,65 m ca. 5,30 m ca. 5,85 m ca.
-
Page 21: Wartung Und Instandhaltung
Wartung und Instandhaltung HINWEIS Jeweilige Gesetze, Normen und Vorschriften, auch die berufsgenossenschaftlichen Vor- schriften Ihres Landes, sind zu beachten. Reinigung der Gerüstbauteile • Reinigen Sie das Gerüst bei sichtbarer Verschmutzung möglichst sofort nach dem Gebrauch. • Reinigen Sie starke Verschmutzungen mit warmen Wasser und handelsübli- chen Reinigungsmittel und trocken Sie die Bauteile danach mit einem saube- ren Tuch ab. -
Page 22: Schmierung Von Beweglichen Teilen
Schmierung von beweglichen Teilen Bewegliche Teile wie Schnellverschlüsse, Scharniere, Spindeln oder Lenkrollenla- ger bei Bedarf mit handelsüblichen Sprühfett (z. B. HHS 2000) schmieren. HINWEIS Entsorgen Sie gebrauchte Schmiermittel und gebrauchte Reinigungsmittel/-lappen ge- mäß den geltenden Umweltschutzbestimmungen. WARNUNG Rutschgefahr Das Schmier-Öl darf nicht auf Trittflächen gelangen, da hierdurch die Verletzungsgefahr durch Ausrutschen besteht. -
Page 23: Lagerung Von Gerüstbauteilen
Lagerung von Gerüstbauteilen Die Gerüstbauteile müssen vor schädigenden Einflüssen geschützt gelagert wer- den. Das Lagern der Gerüstbauteile muss so erfolgen, dass eine Beschädigung ausgeschlossen werden kann. -
Page 24: Gewährleistung, Haftung, Sicherheit
Gewährleistung, Haftung, Sicherheit Sicherheitsbestimmungen: Vor jeder Benutzung ist das Produkt auf einen ordnungsgemäßen Zustand zu prüfen. Bei Vor jeder Benutzung ist das Produkt auf einen ordnungsgemäßen Zustand zu prüfen. Bei Mängeln darf das Produkt nicht benutzt werden. Eine Verwendung ist erst nach Abstellung der Mängel erlaubt. Das Produkt muss auf einem ausreichend tragfähigem Boden stehen oder befestigt werden. - Page 25 company policy has produced a unique promise: 15 years of quality guarantee always give you the positive and secure feeling that you’ve chosen the right product with GÜNZBURGER STEIGTECHNIK. We see manufacturing at our home base as a quality feature and philosophy at the same time - and this is another area where we’re among the pioneers: We are the first company whose products were certified by TÜV Nord GÜNZBURGER STEIGTECHNIK is regarded in Europe...
- Page 26 Translation of the original assembly and use instruction Table of Contents General information ....................27 Key to the symbols ....................27 Intended use ......................27 Safety rules ......................28 General safety regulations ..................28 Before installation .....................30 Installation ........................30 Before use ........................ 31 Use ...........................
-
Page 27: General Information
General information The FlexxTower shown in these assembly and use instructions consists of various individual parts that can be purchased separately as replacements. A list of the individual parts can be found on page 40. The individual assembly steps shown in illustrated form must be observed for safe installation. -
Page 28: Safety Rules
Safety rules NOTE These instructions for assembly and use must be available at the place where the scaf- folding is used! The scaffolding must only be used in accordance with these instructions and without mod- ification! The scaffolding may only be used in accordance with the national regulations! The operator is responsible for ensuring that the safety regulations are observed and that the scaffolding is used for its intended purpose. - Page 29 2,25 m Platforms must be used at least every 2.25 m for installation. 2,25 m 2,25 m The scaffolding may not be used as access or exit to other structures. No jumping or throwing anything onto scaffolding decks. Scaffolding components may not be thrown off. The outside of scaffolds may not be climbed on.
-
Page 30: Before Installation
The scaffolding may only be erected on a level surface (max. 0.57 degrees or 1%) Make sure that the ground is sufficiently load-bearing and level. In the event of strong winds, or an upcoming storm above wind force 6 Bft (noticeable inhibition when walking), the scaffolding must be rolled 6 Bft into a wind-protected area or secured against tipping over. -
Page 31: Before Use
• Once the scaffolding has been aligned, the castors must be secured by actuat- ing the parking brake and spring cotter or clamping screw. A clear ‘click’ must be heard when the parking brake is applied. • In the case of non-load-bearing building walls (large areas of glazing, corru- gated sheets etc.), side protection (guardrail, handrail and toe boards) must always be fitted on the building side as well. -
Page 32: Disassembly
• Make sure that the ground and obstacles are sufficiently load-bearing and level. • After the scaffolding has been rolled, its alignment must be checked. If neces- sary, the scaffolding must be realigned (inclination max. 1%) and the function of the triangular outriggers restored. •... -
Page 33: Assembly
Assembly Assembly of transport trolley *klick*... -
Page 34: Assembly Of Flexxtower
Assembly of FlexxTower *klick*... - Page 35 Free-standing Wall-mounted installation installation...
-
Page 40: Parts List
Parts list FlexxTower, working height approx. 6.10 m Quan- Item Article description Order no. tity Slip-on frame 012905 Platform with flap 012931 Railing 012955 Triangular outrigger 012926 Toe board front sides 012913 Toe board long side 012943 Swivel castor 012973... -
Page 41: Installation Variants
Installation variants Installation up to approx. 3.10 m working height Total height of min. Number Working height Railing height Platform height scaffolding of platforms approx. 2.35 m approx. 1.40 m approx. 0.40 m approx. 2.30 m approx. 2.60 m approx. 1.65 m approx. - Page 42 Installation up to approx. 4.10 m working height Working Total height of min. Number of Railing height Platform height height scaffolding platforms approx. 3.35 m approx. 2.40 m approx. 1.40 m approx. 3.30 m approx. 3.60 m approx. 2.65 m approx.
- Page 43 Installation up to approx. 6.10 m working height Working Total height of min. Number of Railing height Platform height height scaffolding platforms approx. 5.35 m approx. 4.40 m approx. 3.40 m approx. 5.30 m approx. 5.60 m approx. 4.65 m approx.
-
Page 44: Maintenance And Service
Maintenance and service NOTE The relevant laws, standards and regulations, including the regulations of the employers’ liability insurance association in your country, must be observed. Cleaning the scaffolding components • If the scaffolding is visibly soiled, it must be cleaned immediately after use if possible. -
Page 45: Lubrication Of Moving Parts
Lubrication of moving parts Moving parts that require lubrication, such as quick-release fasteners, hinges, spindles or swivel castor bearings, should be lubricated with commercially availa- ble spray grease (e.g. HHS 2000). NOTE Used lubricants and used cleaning agents/cloths must be disposed of in accordance with the applicable environmental protection regulations. -
Page 46: Storage Of Scaffolding Components
Storage of scaffolding components The scaffolding components must be stored protected from damaging influences. The scaffolding components must be stored in such a way that they cannot be damaged. -
Page 47: Warranty, Liability, And Safety
Warranty, Liability, and Safety Safety regulations: The product must be checked for proper condition before each use. The product must be checked for proper condition before each use. If there are defects, the product must not be used. Use is only permitted after the defects have been reme- died. - Page 48 Steigtechnik Leitern mit Stufen und Sprossen ƒ Rollgerüste und Podeste ƒ Treppen, Überstiege, Laufstege ƒ Steig- und Schachtleitern ƒ Sonderkonstruktionen Für Nutz- und Schienenfahrzeuge ƒ Für die Luftfahrt ƒ Für Industrie- und Außenanlagen ƒ Für die Transportlogistik ƒ Rettungstechnik Feuerwehrleitern ƒ...
