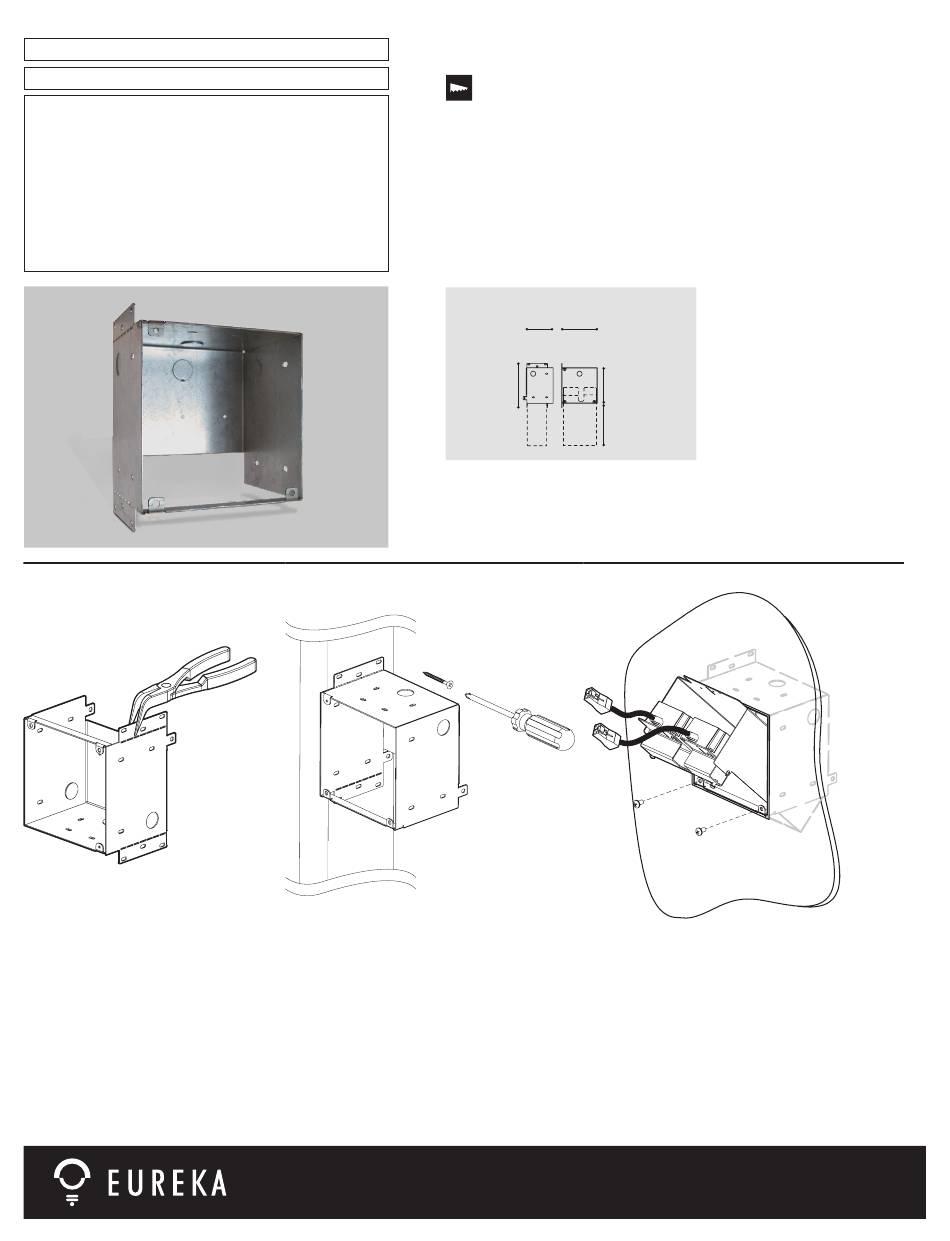

Eureka 3981D Manual

JUNCTION BOX 3981D
PROJECT PROJET
SPEC TYPE
NOTES
STEP 1 ÉTAPE 1
- Use pliers to remove unnecessary tabs.
- Utiliser des pinces pour retirer les
supports non requis.
Eureka Lighting © 2017
PRODUCT CHARACTERISTICS
3981D
6" (152mm) x 6" (152mm)
DESIGN:
STRUCTURE:
CERTIFIED:
CONCEPTION:
STRUCTURE:
CERTIFIÉ:
3981D
STEP 2 ÉTAPE 2
- Determine mounting position of junction box
using fixture mounting instructions.
- Using mounting tabs or mounting holes, install
J-Box using screws or nails.
- Using the knock-outs provided, the power can
now be connected to the J-Box.
- All electrical connections should be performed
by licensed electricians only.
- Déterminer le positionnement de la boîte de
jonction en utilisant les instructions d'installation.
- Utiliser les languettes de montage amovibles ou
les perforations d'assemblage, installer la Boîte-J
à l'aide de clous ou vis.
- Toutes les connexions doivent être effectuées par
un électricien licencié seulement.
www.eurekalighting.com
CARACTÉRISTIQUES DU PRODUIT
Custom, 2-part junction boxes designed to accommodate a LED driver when no room
is available in the fixture.
Die-stamped 16 gauge galvanized steel with welded corners.
c-CSA-us (for use with Eureka fixtures only)
Boîte de jonction sur mesure en 2 parties conçue pour loger un pilote DEL lorsque l'espace
n'est pas disponible dans le luminaire.
Acier plié de 16 jauge galvanisé avec coins soudés.
c-CSA-us (pour usage avec appareils d'Eureka seulement)
4.53 6.00
115mm 152mm
7.44" 6.00"
152mm
189mm
7.07"
180mm
STEP 3 ÉTAPE 3
- Slide the driver kit (provided with your Eureka
fixture) into the junction box and make electrical
connections.
- Fasten to the junction box using 2 X 8-32 screws.
- Glisser le pilote (fournis avec votre luminaire Eureka)
dans la boîte et faites les connections électriques.
- Fixer le pilote à la boîte avec 2 x vis 8-32.
SPECIFICATION
V1.0-2017-06
