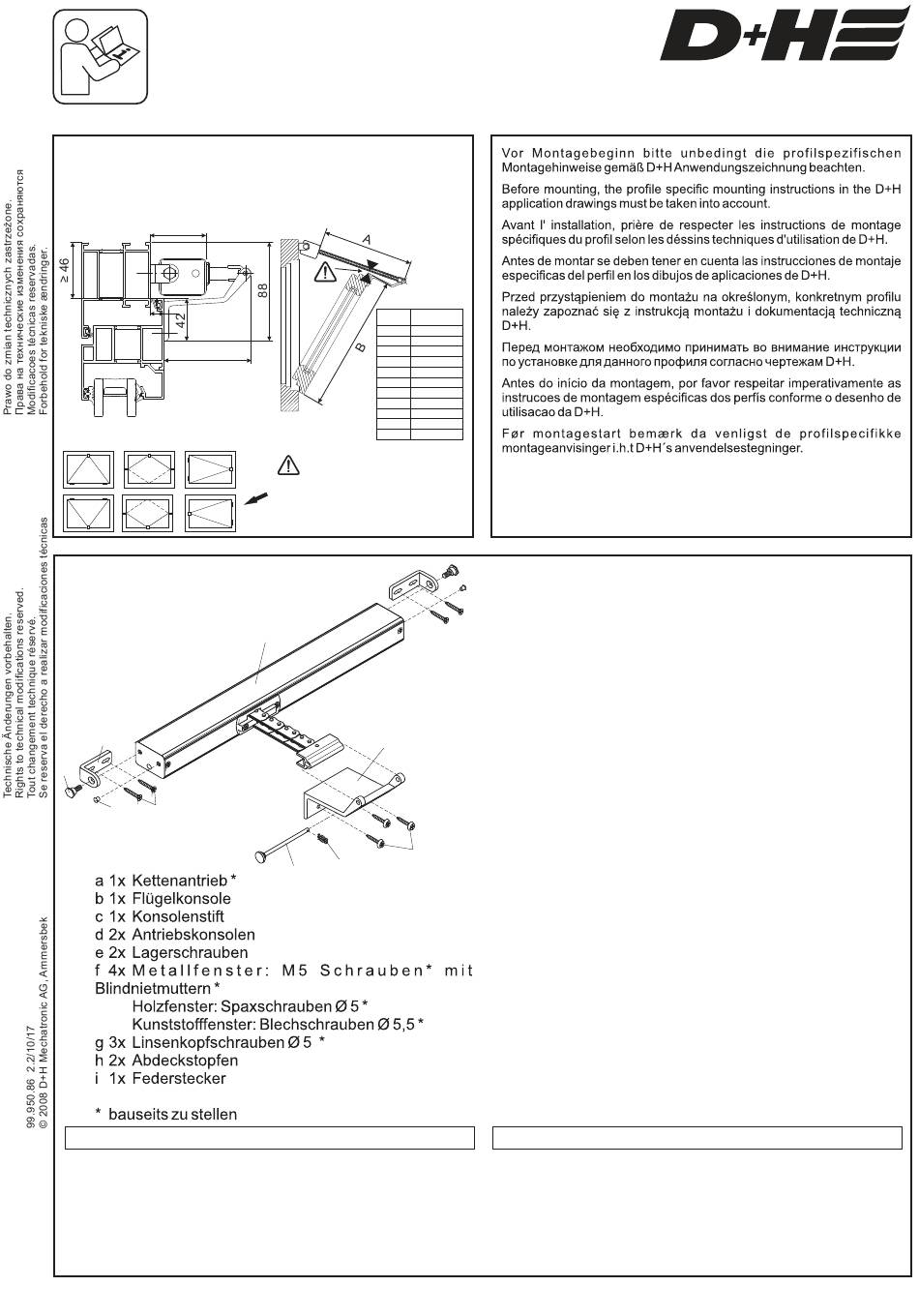

D+H KA-BS046-VFI Original Instructions

Originalanleitung
Original instructions
Notice originale
Manual original
Für: / For: / Pour: / Por: / Dla: /
Для
Universalkonsole/ Universal bracket
60
0-20
93
d
e
h
f
Einbauhinweise
- Konsolensatz für KA 34 und KA 54 zur Montage auf dem Rahmen.
- Verschlussriegel entfernen, und Beschläge (bei Kippflügeln),
welche die Öffnungsweite begrenzen, durch Fangscheren ersetzen.
- Bei Montage am Drehflügel, muss die rückensteife Seite der Kette
(Kabelausführung oben) nach oben zeigen.
- Wenn Flügelabsatz zum Fensterrahmen >20mm ist, seitliche
Antriebskonsolen unterfüttern.
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 •
Oryginalna instrukcja
Оригинальная инструкция
Instru ão original ç
Originalanvisning
: / Para: / For:
A
250 ≥ 360 mm
350 ≥ 500 mm
500 ≥ 720 mm
600 ≥ 870 mm
700 ≥ 1010 mm
800 ≥ 1150 mm
900 ≥ 1300 mm
1000 ≥ 1440 mm
1100 ≥ 1580 mm
1200 ≥ 1730 mm
1300 ≥ 1870 mm
DIN-rechts Montage nur in
Verbindung mit Antrieb "L"./
DIN right mounting only in
connection with "L" drive.
a
b
g
i
c
D- 22949 Ammersbek • Tel.
B
Für aufgesetzte Montage, Kippfenster einwärts öffnend.
For surfaced mounting, Tilt window inward opening.
Pour le montage en applique, fenêtre à soufflet tombant à l'intérieur.
Para montaje en superficie, ventana abatible apertura interior.
o monta żu zewnętrznego, do okna z zawiasami na dole uchylne do
D
wewnątrz.
Для накладного монтажа, нижнеподвесное окно, открытие внутрь.
Para instalação com motor visível,
For synlig montage, indadgående kipvindue.
a 1x Chain drive *
b 1x Sash bracket
c 1x Bracket pin
d 2x Drive bracket
e 2x Bearing screws
f 4x metal window: M5 screws* with blind rivet nuts *
wooden window: spax screw Ø 5 *
plastic window: sheet metal screw Ø 5,5 *
g 3x Tallow-drop screws * Ø 5 mm
h 2x Covering stopper
i 1x Cotter pin
* provided by customer
Mounting Notes
- Bracket set for KA 34 and KA 54 for mounting on frame.
- Remove locking latches and replace fittings (at hoppers), which limit
opening width, by safety shears.
- The stiff backside of the chain (cable outlet on top) must point upward in
case of mounting on a turning sash.
- Underfill lateral drive brackets, when wing step to window
frame is >20mm.
+49 40-605 65 239 • Fax
KA-BS046-VFI
janelas basculantes para o interior
+49 40-605 65 254 • www.dh- partner com
.
.
1/2
