Stand 2018
Bedienungsanleitung
Instruction manual
Mode d´emploi
Istruzione d´uso
Manual de istrucciones
Verlässlichkeit durch Schweizer Qualität.
Trusted quality from Switzerland.
made in Switzerland
www.sonoswiss.ch
Swiss quality product
SONOSWISS_GebrauchsanleitungD-E-FR-IT-ES_ARIAL_P.indd 1
16.10.18 08:02

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PRESET SW 1/H and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

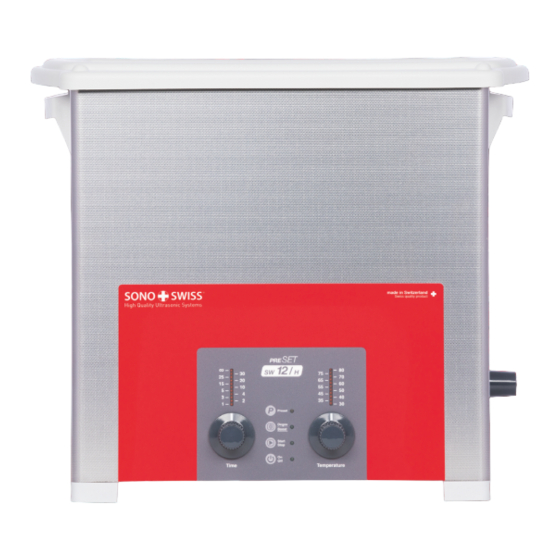

Summary of Contents for Sonoswiss PRESET SW 1/H

  • Page 1 Stand 2018 Bedienungsanleitung Instruction manual Mode d´emploi Istruzione d´uso Manual de istrucciones Verlässlichkeit durch Schweizer Qualität. Trusted quality from Switzerland. made in Switzerland www.sonoswiss.ch Swiss quality product SONOSWISS_GebrauchsanleitungD-E-FR-IT-ES_ARIAL_P.indd 1 16.10.18 08:02...
  • Page 2 We hope you enjoy using our product. Félicitations ! Vous avez opté pour un appareil de nettoyage à ultrasons de SONOSWISS et avez par conséquent misé sur la vraie qualité suisse. Nos appareils sont faits à la main et testés à...

  • Page 3: Table Of Contents

    Adresse du fabricant | L‘indirizzo del produttore Caratteristiche di prodotto della serie Características del producto SET serie | Dirección del fabricante Specifiche tecniche Datos técnicos SONOSWISS AG Contenuto della fornitura Volumen de suministro Sonnenstrasse 417 Ordinanza sui dispositivi medici Reglamento de productos médicos CH-8262 Ramsen e conformità...

  • Page 4: Sicherheitshinweis

    1. Sicherheitshinweise Lesen Sie diese Sicherheitshinweise vor Gebrauch des Gerätes gründlich durch. Dieses Ultraschall-Reinigungsgerät ist ausschliesslich zur Beschallung von Gegenständen und Flüssigkeiten bestimmt. Bedienung des Gerätes nur durch unterwiesenes Personal, unter Beachtung dieser Bedienungsanleitung. Gefahr eines gefährlichen elektrischen Stromschlags! Gerät nur an eine geerdete Schutzkontakt-Steckdose anschliessen! Gerät nicht öffnen! Öffnen nur durch autorisiertes Fachpersonal! Gerät zum Betrieb auf eine trockene, stabile Arbeitsfläche stellen! Gerät nicht in Wasser tauchen oder abspülen!
  • Page 5 Wir empfehlen Schwangeren, sich nicht über einen längeren Zeitraum an einem Ultraschallreinigungsgerät aufzuhalten. Personen mit aktiven Körperhilfsmitteln Sonoswiss Produkte mit CE-Zeichen erfüllen die europäische EMV- und Niederspannungsrichtlinie und halten die vorgeschriebenen EMV-Grenzwerte ein, sodass die von den Geräten ausgehende elektromagnetische Strahlung für gesunde Personen unbedenklich ist. Eine verbindliche Aussage für Personen mit aktiven Körperhilfsmitteln, wie z.B.

  • Page 6: Produktmerkmale Der

    2. Produktmerkmale der SET-Geräteserie Ultraschallgenerator Neu entwickelter Generator mit den neuesten am Markt verfügbaren elektronischen Komponenten SET-Funktion Eine häufig genutzte und bewährte Einstellung von Zeit, Temperatur und Ultraschallmodus kann gespeichert und abgerufen werden. Degas-Funktion Eine spezielle Ultraschallwellenmodulation entgast die Flüssigkeiten und treibt anschliessend die makroskopischen Bläschen an die Oberfläche. (Anwendung in der Getränkeindustrie zur Entfernung von Kohlensäure oder zur Entgasung von Lösenmitteln in der HPLC) Boost-Funktion Zur temporären Erhöhung der Spitzenleistung um ca.
  • Page 7 2. Produktmerkmale der SET-Geräteserie Ablauf und Ablaufventil Flüssigkeitsschnellablauf an der Geräterückseite, Bedienung seitlich (SW 3H optional, ab SW 6H serienmässig) Option: Alle Komponenten des Ablaufes incl. Kugelhahn aus Edelstahl (korrosionsfest bei aggressiver Reinigungschemie und aggressiven Verunreinigungen) Netzzuleitung Trennbarer Kaltgerätestecker, Spritzschutz am Netzeingang Tragegriffe Stabile Kunststofftragegriffe (ab SW 3H) DE | 7...

  • Page 8: Technische Daten

    3. Technische Daten Wanne max. Wanne Arbeits- Wanne Innenmasse Gerät Aussenmasse Korb Innenmasse Gewicht Volumen (ca. Volumen (ca. Liter) B x T x H (ca. mm) B x T x H (ca. mm) B x T x H (ca. mm) (ca.

  • Page 9: Lieferumfang

    Die Geräte sind als Medizinprodukt der Klasse I nach Anhang IX der Richtlinie 93/42/EWG unter CH-201608-0001 angemeldet. Sie erfüllen zudem die weiteren ultraschallgerätespezifischen CE-Kennzeichnungskriterien. Die Sonoswiss Geräte sind für die elektromagnetischen Umgebungen in Industrie, Wohn- und Gewerbebereich geeignet. Die Konformitätserklärungen können beim Hersteller angefragt werden (info@sonoswiss.ch).
  • Page 10 6. Gerätebeschreibung – Bedienelemente Taste für Umschalten zwischen Taste für den Abruf den Modi Degas und Boost; vorprogrammierter Einstellung; grüne Zustands-LED weisse Zustands-LED LED – Balken orange LED – Balken orange für Restlaufanzeige für Anzeige der Soll und des Ultraschalls IST-Badtemperatur Drehschalter Drehschalter Heizung...
  • Page 11 6. Gerätebeschreibung – LED-Anzeigen On / Off Zustand Start / Stopp Zustand LED grün LED grün Stand By Ultraschall aus Ultraschall an (dauerhaft sweep); leuchtet grün Gerät an leuchtet grün vorgewählte Ultraschallzeit läuft ab Degas / Boost Zustand Zustand LED grün LED weiss Degas / Boost Modus aus Programm Modus aus...
  • Page 12 6. Gerätebeschreibung – Beschreibung Funktionen Ultraschallbetrieb Die Reinigungsdauer kann in folgenden Schritten eingestellt werden: 1, 2, 3, 4, 5, 10, 15, 20, 25, 30 Minuten, Dauerlauf (Abschaltung nach 8 Stunden) Der Ultraschall startet nach Betätigen der Start/Stopp Taste und wird automatisch nach der eingestellten Zeit beendet. Der Ultraschall kann manuell durch Betätigen der Start/Stopp Taste gestoppt werden Wird die Reinigungsdauer am Drehschalter während des US-Betriebs verstellt, läuft die Zeit nach der neu eingestellten US-Dauer ab, ohne dass der Ultraschall während des Umstellens abschaltet.
  • Page 13 6. Gerätebeschreibung – Beschreibung Funktionen Sicherheitsabschaltung Temperatur Um die Ultraschall-Schwinger zu schützen wird bei einer Badtemperatur von >= 90°C die Heizung und der Ultraschall ausgeschaltet, sowie eine Fehlermeldung angezeigt. Die 80°C-LED und 75°C-LED im Temp-LEC-Balken blinkt sehr schnell. (min. 2 Hz) Aus Sicherheitsgründen muss das Gerät danach aus und wieder eingeschaltet werden, bevor es wieder in Betrieb genommen werden kann.
  • Page 14 7. Erstinbetriebnahme Verpackung Bewahren Sie die Originalverpackung möglichst auf (oder entsorgen Sie diese fachgerecht gemäß den geltenden Entsorgungsrichtlinien). Für den Transport (z. B. im Servicefall) möglichst die Originalverpackung verwenden. Auf Transportschäden prüfen Prüfen Sie das Gerät vor der Erstinbetriebnahme auf mögliche Transportschäden. Bei erkennbaren Beschädigungen darf das Gerät nicht an das Stromnetz angeschlossen werden.
  • Page 15 7. Erstinbetriebnahme Ablauftülle montieren (Ablauf SET SW6H bis SW30H serienmässig; SW3H optional) Lieferumfang: Schlauchtülle, Verschlussstopfen, Schlauchschelle 1. Schlauchtülle im Uhrzeigersinn einschrauben 2. Drehen Sie die Schlauchtülle bis in die gewünschte Ablaufrichtung. Das Kunststoff-Gewinde ist selbstdichtend, sobald es von Hand nicht mehr weitergedreht werden kann. 3.

  • Page 16: Inbetriebnahme

    7. Erstinbetriebnahme Gerät an das Stromnetz anschliessen Netzeingangsbuchse mit Netzkabel (Lieferumfang) an einer geerdeten Schutzkontakt-Steckdose anschließen. Die Netzspannung muss mit der Spannungsangabe auf dem Typenschild des Gerätes übereinstimmen. Der Netzstecker darf nur an eine leicht zugängliche Steckdose angeschlossen werden, da er als Trennvorrichtung gilt! Inbetriebnahme Reinigungsflüssigkeit einfüllen 1.
  • Page 17 Verwenden Sie direkt in der Edelstahlwanne keine Reiniger im sauren Bereich (pH-Wert kleiner 7) bei gleichzeitigem Eintrag von Halogeniden (Fluoride, Chloride oder Bromide) aus Verschmutzungen der Reinigungsteile oder der Reinigungs-flüssigkeit. Dasselbe gilt auch für kochsalzhaltige (NaCl) Lösungen. Verwenden Sie die gelisteten Reinigungsmittel (www.sonoswiss.ch) Die Edelstahlwanne kann innerhalb kurzer Zeit durch Lochfrass- Korrosion zerstört werden.

  • Page 18: Bedienung

    8. Bedienung Ereignis Auslöser Antwort Gerät einschalten Taste on / off drücken Gerät betriebsbereit LED on / off leuchtet dauerhaft grün Gerät ausschalten Taste on / off drücken Alle LED’s aus Heizung einschalten Drehschalter Heizung Heizung an auf gewünschten Wert Heizungs-LED-Balken: leuchtet = Soll-Temperatur einstellen Heizungs-LED-Balken: blinkt = IST-Temperatur (wenn Bad-Temp.
  • Page 19 8. Bedienung Ereignis Auslöser Antwort US-Reinigung starten Drehschalter Reinigungsdauer auf gewünschten Zeit- US für die eingestellte Dauer im degas-Modus in Betrieb (boost-Modus) wert einstellen Geräte LED: leuchtet dauerhaft US-LED Start/Stopp: leuchtet Taste degas/boost kurz gedrückt bis Modus erreicht ist Degas/boost-LED: leuchtet Zeit-LED Balken: Sollzeit leuchtet Taste Start/Stopp kurz gedrückt Zeit-LED Balken: Restlaufzeit blink...
  • Page 20 8. Bedienung Ereignis Auslöser Antwort Gespeicherte Einstellungen Programm-Start ist nur bei ausgeschaltetem SET-LED leuchtet abspielen Ultraschall möglich. Alle zuvor eingestellten Werte werden durch die entsprechenden „ SET“ kurz drücken LED’s angezeigt. Bei Bedarf: Heizung an US startet automatisch bei Erreichen der Solltemperatur. Im Aufheizbetrieb, wenn Soll-Temp.

  • Page 21: Problembehebung

    8. Bedienung Ereignis Auslöser Antwort Programm verlassen im on/off Taste kurz drücken Gerät komplett aus, Programmein-stellungen bleiben gespeichert Programm-Betrieb Alle LED‘s aus oder oder Programm ist abgebrochen, SET-Taste kurz drücken LED’s zeigen ursprüngliche Einstellwerte an. Gerät komplett aus, Programmeinstellungen bleiben gespeichert on/off Taste kurz drücken Programm nach Ablauf verlassen, um wieder in...
  • Page 22 9. Problembehebung Befund Mögliche Ursache Behebung Keine Gerätefunktionen; • Gerät wurde während dem Ultraschallbetriebüber • Gerät wieder anschliessen, Gerät ausschalten (OFF) und alle LED Anzeigen dunkel einen zentralen Schalter vom Netz getrennt/Netz- wieder einschalten stecker wurde gezogen Keine Ultraschallfunktion; • Wahlschalter Ultraschallbetrieb in „0“...
  • Page 23 9. Problembehebung Befund Mögliche Ursache Behebung • Keine Umwälzung der Reinigungsflüssigkeit • z. B. Ultraschall zusätzlich einschalten Gerät erzeugt beim Heizen Kochgeräusche • Temperatursensor erfasst nicht die • Flüssigkeit manuell oder mit Ultraschall umwälzen Eingestellte Temperatur Durchschnitts-temperatur (keine Umwälzung) wird überschritten •...

  • Page 24: Reinigungsablauf

    6. Reinigungsvorgang überwachen: Reinigungsergebnis auf Sicht prüfen. Reinigungsvorgang falls erforderlich wiederholen. 7. Reinigungsgut nach der Reinigung spülen und ggf. trocknen. Bei rostgefährdeten Teilen nach der Reinigung einen Antikorrosionsschutz aufbringen bzw. in einem Spülbad mit Zusatz von Sonoswiss SW-AK spülen 11. Wartung / Pflege / Reparaturen ACHTUNG Ziehen Sie vor Wartungs- und Pflegemassnahmen unbedingt den Netzstecker! Gerät niemals ins Wasser tauchen!

  • Page 25: Ausserbetriebnahme Und Entsorgung

    12. Ausserbetriebnahme und Entsorgung Die Gerätekomponenten können zur Entsorgung der Elektronik- und Metallwiederverwertung zugeführt werden. Der Hersteller nimmt das Gerät ebenfalls zur Entsorgung entgegen. Herstelleranschrift Sonoswiss AG Sonnenstr. 417 CH-8262 Ramsen Telefon +41 (52) 742 8010 Telefax +41 (52) 742 8018 info@sonoswiss.ch...
  • Page 26 1. Safety Instructions Read these safety instructions thoroughly before using the machine. This ultrasonic cleaner is exclusively intended for the ultrasonic irradiation of objects and liquids. The machine may only be operated by trained personnel, in accordance with this operating manual. Risk of dangerous electric shock! Only connect the machine to an earthed socket! Do not open the machine! The machine may only be opened by authorised specialist personnel!
  • Page 27 Persons with active body aids Sonoswiss products with the CE mark comply with the European EMC and Low Voltage Directives and comply with the specified EMC limits so that the electromagnetic radiation emitted by the machines is harmless to healthy persons. A binding statement for persons with active body aids, such as patients with heart pacemakers or implanted defibrillators, can only be made in consultation with the physician and/or the manufacturer of the implants.
  • Page 28 2. Product characteristics of the SET machine series Ultrasonic Generator Newly developed generator with the latest electronic components available on the market SET Function A frequently used and proven setting of time, temperature and ultrasonic mode can be stored and recalled. Degas Function A special ultrasonic wave modulation degasses the liquids and then drives the macroscopic bubbles to the surface (used in the beverage industry to remove carbon dioxide or to degas solvents in HPLC).
  • Page 29 2. Product characteristics of the SET machine series Drain and drain valve Quick liquid drain at the rear of the machine, side operation (SW 3H optional, standard starting with SW 6H) Option: All components of the drain including ball valve made of stainless steel (corrosion-resistant for aggressive cleaning chemicals and aggressive soiling) Mains supply cable Detachable IEC power connector, splash guard at mains input Carrying handles...
  • Page 30 3. Technical Data Tank max. Tank operating Tank internal dimen- Machine external Basket internal capacity capacity sions dimensions dimensions Weight (approx. litres) (approx. litres) W x D x H W x D x H W x D x H (approx. kg) (approx.
  • Page 31 The machines are registered as Class I medical devices according to Annex IX of Directive 93/42/EEC under CH-201608-0001. They also meet the other specific CE marking criteria for ultrasonic devices. The Sonoswiss machines are suitable for electromagnetic environments in industrial, residential and commercial areas. The declarations of conformity can be requested from the manufacturer (info@sonoswiss.ch).
  • Page 32 6. Machine Description – Controls Button for toggling between Button for the retrieval the Degas and Boost modes; of pre-programmed settings; green status LED white status LED LED - orange bar LED - orange bar for indication of remaining for indication of the SETPOINT and ultrasound operation ACTUAL tank temperature Rotary switch for...
  • Page 33 6. Machine description – LED indicators On / Off Status Start / Stop Status Green LED Green LED Standby Ultrasound off Ultrasound on (continuous sweep) lights green Machine on lights green preselected ultrasound time counts down Status Degas / Boost Status LED white Green LED...
  • Page 34 6. Machine description – Functions description Ultrasonic operation The cleaning time can be set in the following steps: 1, 2, 3, 4, 5, 10, 15, 20, 25, 30 minutes, continuous (switch-off after 8 hours) The ultrasound starts after pressing the Start / Stop button and is ended automatically after the set time. The ultrasound can be stopped manually by pressing the Start / Stop button.
  • Page 35 6. Machine description – Functions description Safety switch-off temperature In order to protect the ultrasonic oscillators, the heater and the ultrasound are switched off at a tank temperature of >= 90 °C and an error notification is indicated. The 80 °C LED and 75 °C LED in the Temp-LEC bar flash very quickly (min. 2 Hz). For safety reasons, the machine must then be switched off and switched on again before it can be put into operation again.
  • Page 36 7. First Start-up Packaging If possible, keep the original packaging (or dispose of it properly in accordance with the applicable disposal guidelines). If possible, use the original packaging for transport (e.g. for service/repair). Check for transport damage Inspect the machine before the first start-up for possible transport damage. In the event of visible damage, the machine must not be connected to the power supply.
  • Page 37 7. First Start-up Install drain nozzle (drain SET SW6H to SW30H standard; SW3H optional) Scope of delivery: Hose nozzle, sealing plug, hose clamp 1. Screw in hose nozzle clockwise 2. Turn the hose nozzle in the desired drain direction. The plastic thread is self-sealing as soon as it can no longer be turned by hand. 3.
  • Page 38 7. First Start-up Connect machine to the mains power supply Connect the mains input socket with mains power cable (scope of delivery) to an earthed socket. The mains voltage must match the voltage information on the rating plate of the machine. The mains plug may only be connected to an easily accessible socket as it is considered as a disconnecting device! Start-up Fill cleaning liquid...
  • Page 39 The same also applies to sodium chloride (NaCl) solutions. Use the listed cleaning agents (www.sonoswiss.ch). The stainless steel tank can be destroyed within a short time by pitting corrosion.
  • Page 40 8. Operation Event Trigger Response Switch on machine Press on / off button Machine operational on / off LED lights green continuously Switch off machine Press on / off button All LEDs off Switch on heater Set rotary switch for heater Heater on to desired value Heater LED bar: lights = SETPOINT temperature...
  • Page 41 8. Operation Event Trigger Response Start ultrasonic cleaning Set rotary switch for cleaning time to desired time Ultrasound in operation for the set time in Degas mode (Boost mode) value Machine LED: lights continuously Start / Stop Ultrasound LED: lights Press Degas / Boost button briefly until the mode is Degas / Boost LED: lights reached...
  • Page 42 8. Operation Event Trigger Response Play back saved settings Program start is only possible when SET LED lights ultrasound is switched off. All previously set values are indicated by the corresponding LEDs. Press " SET" briefly If required: Heater on Ultrasound starts automatically when the setpoint temperature is reached.
  • Page 43 8. Operation Event Trigger Response Exit program during program Press on / off button briefly Machine completely off, program settings remain saved operation All LEDs off Program has been aborted, Press SET button briefly LEDs indicate original setting values. Machine completely off, program settings remain saved Press on / off button briefly Exit program after completion to return to...
  • Page 44 9. Troubleshooting Finding Possible cause Resolution No machine functions: • The machine has been disconnected from the • Connect machine again, switch off machine (OFF) and all LED indicators off mains during ultrasonic operation via a central switch switch on again / mains plug has been unplugged.
  • Page 45 9. Troubleshooting Finding Possible cause Resolution • No circulation of the cleaning liquid • e.g. also switch on ultrasound Machine produces cooking noises during heating • Temperature sensor does not measure the • Circulate liquid manually or with ultrasound Specified temperature average temperature (no circulation) is exceeded •...
  • Page 46 6. Monitoring cleaning process: Visually inspect cleaning result. Repeat cleaning process if required. 7. Rinse items to be cleaned after the cleaning and dry if necessary. Apply corrosion inhibitor to rust-prone parts after cleaning or rinse in a rinsing bath with addition of Sonoswiss SW-AK 11. Maintenance / Care / Repairs ATTENTION Always unplug the mains plug before carrying out servicing and maintenance work.
  • Page 47 12. Decommissioning and disposal The machine components can be disposed of using electronics and metal recycling facilities. The manufacturer also accepts the machine for disposal. Manufacturer Address Sonoswiss AG Sonnenstr. 417 CH-8262 Ramsen Telephone +41 (0) 52 742 8010 Fax +41 (0) 52 742 8018 info@sonoswiss.ch...
  • Page 48 1. Consignes de sécurité Veuillez lire attentivement les consignes de sécurité avant d’utiliser l’appareil. Cet appareil de nettoyage à ultrasons est exclusivement destiné à la sonication d’objets et de liquides. Seul un personnel instruit est autorisé à utiliser l’appareil, dans le respect de ce mode d’emploi. Risque de choc électrique dangereux ! Ne raccorder l’appareil qu’à...
  • Page 49 Personnes dotées d’aides corporelles actives Les produits Sonoswiss sont dotés du marquage CE et sont conformes aux directives européennes relatives à la compatibilité électromagnétique et aux basses tensions. Ils respectent les valeurs limites CEM prescrites, si bien que le rayonnement électromagnétique émanant des appareils ne présente aucun risque pour les personnes.
  • Page 50 2. Caractéristiques des produits de la série Générateur d’ultrasons Générateur nouvellement mis au point doté des derniers composants électroniques disponibles sur le marché Fonction Cette fonction permet d’enregistrer et de programmer les réglages éprouvés et fréquemment utilisés en termes de temps, de température et de mode ultrasonique. Fonction de dégazage Une modulation spéciale des ondes ultrasoniques dégaze les liquides et chasse les petites bulles macroscopiques à...
  • Page 51 2. Caractéristiques des produits de la série Évacuation et vanne d’évacuation Vanne de vidange rapide au dos de l’appareil, commande latérale (SW 3H en option, par défaut à compter de SW 6H) Option : tous les composants de l’évacuation, robinet à boisseau sphérique incl., sont en acier inoxydable (résistance à la corrosion en cas de produits de nettoyage agressifs et d’impuretés agressives) Câble d’alimentation Connecteur IEC amovible, protection contre les éclaboussures à...

  • Page 52: Caractéristiques Techniques

    3. Caractéristiques techniques Volume max. Volume de travail Dimensions int. de Dimensions ext. de Dimensions int. du Poids cuve cuve la cuve l’appareil panier (appr. en kg) (appr. en litres) (appr. en litres) L x P x H L x P x H L x P x H (appr.

  • Page 53: Étendue De Livraison

    Ils sont par ailleurs conformes aux autres critères d’étiquetage CE spécifiques aux appareils à ultrasons. Les appareils Sonoswiss sont adaptés aux environnements électromagnétiques caractéristiques de l’industrie et des zones habitables et commerciales. Les déclarations de conformité peuvent être demandées au fabricant (info@sonoswiss.ch).
  • Page 54 6. Description de l’appareil – Éléments de commande Touche de commutation entre Touche d’appel les modes Degas et Boost ; des réglages préprogrammés ; LED d’état verte LED d’état blanche Barre LED orange Barre LED orange d’affichage du temps d’affichage des températures de fonctionnement restant de cons.
  • Page 55 6. Description de l’appareil – Affichages LED On / Off État Démarrage / arrêt État LED verte LED verte Veille Ultrasons off Ultrasons activés (sweep en continu) ; Lumière verte Appareil en marche Lumière verte le temps d’ultrasons présélectionné s’écoule État Degas / Boost État...
  • Page 56 6. Description de l’appareil – Description des fonctions Mode ultrasons La durée de nettoyage se règle selon les pas suivants : 1, 2, 3, 4, 5, 10, 15, 20, 25, 30 minutes, fonctionnement continu (arrêt au bout de 8 heures) Les ultrasons démarrent après avoir actionné...
  • Page 57 6. Description de l’appareil – Description des fonctions Arrêt de sécurité température Afin de protéger les oscillateurs à ultrasons, les chauffages et les ultrasons sont désactivés en cas de température de bain >= 90°C, et un message d’erreur s’affiche. La LED 80°C et la LED 75°C de la barre LED de température clignotent très rapidement. (min. 2 Hz) Pour des raisons de sécurité, éteindre puis rallumer ensuite l’appareil avant qu’il ne puisse être remis en service.
  • Page 58 7. Première mise en service Emballage Conservez si possible l’emballage d’origine (ou éliminez-le conformément aux directives d’élimination en vigueur). Pour le transport, utiliser si possible l’emballage d’origine (par ex. en cas d’entretien). Contrôle de dommages dus au transport Avant la première mise en service, veuillez vérifier si l’appareil présente d’éventuels dommages dus au transport. Si vous détectez des dommages, ne pas raccorder l’appareil au réseau électrique.
  • Page 59 7. Première mise en service Montage de l’embout d’évacuation (évacuation SET SW6H à SW30H par défaut ; SW3H en option) Étendue de livraison : embout à olive, bouchon obturateur, collier de serrage 1. Visser l’embout à olive dans le sens des aiguilles d’une montre 2.

  • Page 60: Mise En Service

    7. Première mise en service Raccordement de l’appareil au réseau électrique Raccorder la douille d’entrée de réseau et le câble d’alimentation (compris dans la livraison) à une prise électrique monophasée sécurisée reliée à la terre. La tension réseau doit coïncider avec la tension indiquée sur la plaque signalétique de l’appareil. Brancher la fiche sur une prise facilement accessible car elle sert de dispositif de séparation ! Mise en service Remplissage du liquide de nettoyage...
  • Page 61 Cela s’applique également aux solutions salines (NaCl). Utilisez les produits de nettoyage figurant dans la liste (www.sonoswiss.ch) La cuve en acier inoxydable peut être rapidement détruite sous l’effet de la corrosion par piqûres.
  • Page 62 8. Commande Événement Déclencheur Réponse Appareil prêt à fonctionner Mettre l’appareil en marche Appuyer sur la touche on / off La LED on / off émet une lumière verte continue Mettre l’appareil à l’arrêt Appuyer sur la touche on / off Toutes les LED sont éteintes Régler la molette de Chauffage activé...
  • Page 63 8. Commande Événement Déclencheur Réponse Démarrer le nettoyage US Régler la molette de durée de nettoyage sur la valeur US en fonctionnement en mode degas pour la durée réglée (mode boost) souhaitée LED de l’appareil : brille en continu LED US démarrage/arrêt : allumée Touche degas/boost brièvement enfoncée jusqu’à...
  • Page 64 8. Commande Événement Déclencheur Réponse Appliquer les réglages Un démarrage du programme n’est possible que La LED SET brille enregistrés lorsque Toutes les valeurs réglées préalablement sont indiquées par des LED les ultrasons sont désactivés. correspondantes. Appuyer brièvement sur « SET »...
  • Page 65 8. Commande Événement Déclencheur Réponse Quitter le programme Appuyer brièvement sur la touche on/off Appareil entièrement éteint, les réglages programme restent enregis- en mode programme trés Toutes les LED sont éteintes Appuyer de nouveau sur la touche Le programme est interrompu, les LED indiquent les réglages d’origine. Appareil entièrement éteint, les réglages programme restent enregis- Appuyer brièvement sur la touche on/off Quitter le programme une...
  • Page 66 9. Dépannage Anomalie constatée Cause possible Solution L’appareil ne fonctionne pas ; • L’appareil a été déconnecté du réseau pendant le • Raccorder à nouveau l’appareil, l’éteindre (OFF) et tous les affichages LED sont mode ultrasons via un commutateur central / le rallumer éteints la fiche a été...
  • Page 67 9. Dépannage Anomalie constatée Cause possible Solution • Le liquide de nettoyage ne recircule pas • Mettre également les ultrasons en marche par ex. L’appareil génère des bruits de cuisson lors du chauffage • Le capteur de température ne détecte pas •...

  • Page 68: Déroulement Du Nettoyage

    7. Au terme du nettoyage, rincer le matériel et le sécher au besoin. Si les pièces à nettoyer sont corrosives, y appliquer un produit anticorrosion ou les rincer dans un bain rinçant contenant un additif SW-AK de Sonoswiss 11. Maintenance / Entretien / Réparations ATTENTION Toujours débrancher la fiche avant d’effectuer des travaux de maintenance et d’entretien ! Ne jamais plonger l’appareil dans l’eau !

  • Page 69: Mise Hors Service Et Au Rebut

    12. Mise hors service et au rebut Les composants électroniques et métalliques de l’appareil sont destinés à être recyclés. Le fabricant reprend également l’appareil pour le mettre au rebut. Adresse du fabricant Sonoswiss AG Sonnenstr. 417 CH-8262 Ramsen Téléphone +41 (52) 742 8010 Télécopie +41 (52) 742 8018...

  • Page 70: Avvertenze Di Sicurezza

    1. Avvertenze di sicurezza Leggere attentamente l’intero contenuto delle presenti avvertenze di sicurezza prima di utilizzare l’apparecchio. Il presente apparecchio per la pulizia ad ultrasuoni è finalizzato esclusivamente al lavaggio mediante ultrasuoni di oggetti e liquidi. L’uso dell’apparecchio è consentito solo a personale addestrato e nel rispetto delle presenti istruzioni per l’uso. Pericolo di scosse elettriche! Collegare l’apparecchio solo ad una presa con contatto di terra! Non aprire l’apparecchio! Può...
  • Page 71 Portatori di ausili attivi I prodotti Sonoswiss dotati di marchio CE soddisfano i requisiti della direttiva CEM e della Direttiva Bassa Tensione e rispettano i limiti CEM prescritti di modo che la radiazione elettromagnetica emessa dagli apparecchi non costituisca alcun pericolo per le persone sane. Una dichiarazione vincolante per le persone che portano ausili attivi, ad esempio per i portatori di pacemaker o per le persone alle quali siano stati impiantati defibrillatori, può...
  • Page 72 2. Caratteristiche di prodotto degli apparecchi della serie Generatore di ultrasuoni Generatore di nuova concezione con componenti elettroniche di ultima generazione Funzione È possibile memorizzare e riutilizzare un’impostazione di tempo, temperatura e modalità ultrasuoni utilizzata di frequente. Funzione Degas Una modulazione speciale delle onde a ultrasuoni degassifica i liquidi facendo risalire in superficie le bolle macroscopiche. (Impiego nell’industria delle bevande per la rimozione dell’anidride carbonica o per la degassificazione di solventi nell’HPLC) Funzione Boost Per un aumento temporaneo, del 30% circa, della potenza di picco;...
  • Page 73 2. Caratteristiche di prodotto degli apparecchi della serie Corpo esterno Struttura dell’alloggiamento in lamiera di acciaio inossidabile. Pertanto facile da pulire e non soggetta all’aggressione da parte degli agenti chimici. Scarico e valvola di scarico Scarico rapido del liquido sul retro dell’apparecchio, azionamento di lato (SW 3H optional, dal modello SW 6H di serie) Optional: Tutti i componenti dello scarico, compreso il rubinetto, in acciaio inox (resistente alla corrosione per applicazioni con agenti chimici aggressivi e impurità...
  • Page 74 3. Dati tecnici Vasca / volume Vasca / capacità Vasca / dimensioni Apparecchio / di- Cestello / dimensioni max. utile interne mensioni esterne interne Peso (ca. litri) (ca. litri) L x P x H (ca. mm) L x P x H (ca. mm) L x P x H (ca.

  • Page 75: Contenuto Della Fornitura

    Spina staccabile per dispositivi a freddo, specifica per il paese d’utilizzo Istruzioni per l’uso Per i cestelli, coperchi ed ulteriori accessori si rimanda al sito www.sonoswiss.ch oppure rivolgersi al proprio rivenditore specializzato 5. Ordinanza sui dispositivi medici e conformità CE Gli apparecchi sono registrati come dispositivo medico di classe I secondo l’allegato IX della direttiva 93/42/CEE al numero CH-201608-0001.
  • Page 76 6. Descrizione degli apparecchi - Elementi di comando Pulsante per commutazione fra Pulsante per recupero modalità degas e boost; impostazione preprogrammata; LED di stato verde LED di stato bianco Barra a LED arancione Barra a LED arancione per visualizzazione per visualizzazione della funzionamento residuo temperatura nominale degli ultrasuoni...
  • Page 77 6. Descrizione dell’apparecchio - Indicatori LED On / Off Stato Start/Stop Stato LED verde LED verde Spento Stand-by Spento Funzione ultrasuoni spenta Funzione ultrasuoni attiva (sweep costante); Illuminato verde Apparecchio acceso Illuminato verde il tempo di attivazione degli ultrasuoni preselezionato scorre Degas / Boost Stato...
  • Page 78 6. Descrizione degli apparecchi - Descrizione funzioni Funzionamento ultrasuoni Le impostazioni disponibili per la durata del trattamento sono le seguenti: 1, 2, 3, 4, 5, 10, 15, 20, 25, 30 minuti, funzionamento continuo (spegnimento dopo 8 ore) Gli ultrasuoni si attivano una volta azionato il pulsante start/stop e si disattivano automaticamente allo scadere del tempo impostato. Il funzionamento degli ultrasuoni si può...
  • Page 79 6. Descrizione degli apparecchi - Descrizione funzioni Spegnimento di sicurezza temperatura Per proteggere gli oscillatori a ultrasuoni, ad una temperatura del bagno uguale o superiore a 90°C, il riscaldamento e gli ultrasuoni si disattivano e viene visualizzato un messaggio d’errore. Il LED 80°C e 75°C nella barra a LED Temp-LEC lampeggiano rapidamente.
  • Page 80 7. Prima messa in funzione Imballaggio Conservare, per quanto possibile, l’imballaggio originale (oppure smaltirlo nelle modalità previste in base alle direttive vigenti sullo smaltimento). Per il trasporto (ad esempio in caso di intervento di assistenza) utilizzare per quanto possibile l’imballaggio originale. Controllare che l’apparecchio non abbia subito danni durante il trasporto Prima di procedere alla prima messa in servizio, controllare l’apparecchio per rilevare eventuali danni riconducibili al trasporto.
  • Page 81 7. Prima messa in funzione Montaggio dell’ugello di scarico (Scarico SET modelli dal SW6H al SW30H di serie; SW3H optional) Contenuto della fornitura: Ugello per tubo di scarico, tappo di chiusura, fascetta stringitubo 1. Avvitare l’ugello per il tubo in senso orario 2.

  • Page 82: Messa In Servizio

    7. Prima messa in funzione Allacciamento dell’apparecchio alla rete elettrica Collegare la presa di ingresso con cavo di rete (forniti in dotazione) a una presa con contatto di terra. La tensione di rete deve corrispondere ai dati riportati sulla targhetta di identificazione dell’apparecchio. La spina può...
  • Page 83 (fluoruri, cloruri o bromuri) provenienti dalle impurità del materiale in trattamento o dal liquido di lavaggio. Lo stesso vale per le soluzioni saline (NaCl). Utilizzare i detergenti elencati (www-sonoswiss.ch) La vasca in acciaio inossidabile potrebbe distruggersi in poco tempo per corrosione alveolare.

  • Page 84: Funzionamento

    8. Funzionamento Evento Comando Risposta Accensione dell’apparecchio Premere il pulsante on/off Apparecchio pronto al funzionamento LED on/off illuminato di verde in modo fisso Spegnimento dell’apparecchio Premere il pulsante on/off Tutti i LED spenti Accensione del Regolare la manopola del riscaldamento Riscaldamento acceso riscaldamento sul valore...
  • Page 85 8. Funzionamento Evento Comando Risposta Attivazione della pulizia ad Regolare la manopola della durata del trattamento sul Ultrasuoni in funzione per la durata impostata in modalità degas ultrasuoni tempo desiderato LED apparecchio: illuminato in modo fisso (modalità boost) LED start/stop ultrasuoni: illuminato premere brevemente il pulsante degas/boost fino al LED degas/boost: illuminato raggiungimento della modalità...
  • Page 86 8. Comando Evento Comando Risposta Riproduzione delle L’avvio del programma è possibile solo con Il LED SET s’illumina impostazioni memorizzate gli ultrasuoni disattivati. Tutti i valori precedentemente impostati sono indicati tramite i rispettivi Premere brevemente “ SET” LED. All’occorrenza: accendere il riscaldamento Gli ultrasuoni si attivano automaticamente al raggiungimento della temperatura nominale.

  • Page 87: Risoluzione Dei Problemi

    8. Comando Evento Comando Risposta Uscita dal programma in mo- Premere brevemente il pulsante on/off Apparecchio completamente spento, le impostazioni di programma dalità programma restano memorizzate oppure Tutti i LED si spengono oppure premere brevemente il pulsante Il programma è stato terminato, i LED indicano i valori di impostazione iniziali.
  • Page 88 9. Risoluzione dei problemi Problema riscontrato Possibile causa Rimedio Funzioni dell’apparecchio • L’apparecchio è stato scollegato dalla rete durante • Ricollegare, spegnere (OFF) e riaccendere guaste; tutti gli indicatori a il funzionamento degli ultrasuoni tramite un l’apparecchio LED sono spenti interruttore centrale/la spina è...
  • Page 89 9. Risoluzione dei problemi Problema riscontrato Possibile causa Rimedio • Non vi è rimescolamento del liquido detergente • Ad esempio attivare anche gli ultrasuoni Durante il riscaldamento l’apparecchio produce rumori di bollitura • Il sensore di temperatura non rileva la •...

  • Page 90: Manutenzione / Cura / Riparazione

    7. Al termine del trattamento, risciacquare ed eventualmente asciugare il materiale pulito. In caso di materiale soggetto alla formazione di ruggine, al termine del trattamento applicare un anticorrosivo Eventualmente risciacquare in bagno di risciacquo con Sonoswiss SW-AK 11. Manutenzione / Cura / Riparazioni ATTENZIONE Prima di eseguire interventi di manutenzione e cura del prodotto staccare tassativamente la spina dalla presa di corrente! Non immergere mai l’apparec-...

  • Page 91: Messa Fuori Servizio E Smaltimento

    I componenti dell’apparecchio possono essere destinati, per lo smaltimento, al riciclaggio dei componenti elettronici e dei metalli. Il produttore ritira anche gli apparecchi destinati allo smaltimento. Indirizzo del produttore Sonoswiss AG Sonnenstr. 417 CH-8262 Ramsen Telefono +41 (52) 742 8010 Telefax +41 (52) 742 8018 info@sonoswiss.ch...
  • Page 92 1. Indicaciones deseguridad Lea atentamente estas indicaciones de seguridad antes de utilizar el equipo. Este equipo de limpieza por ultrasonidos está previsto exclusivamente para la aplicación de ultrasonidos a objetos sumergidos en líquidos. Solo se permite el manejo del aparato por personal capacitado bajo cumplimiento de este manual de instrucciones. ¡Riesgo de descarga eléctrica peligrosa! ¡Conectar el equipo únicamente a una toma con puesta a tierra! ¡No abrir el equipo! ¡Solo el personal técnico autorizado puede abrir el equipo!
  • Page 93 Personas con dispositivos corporales activos Los productos Sonoswiss con el distintivo CE cumplen las directivas europeas de baja tensión y de CEM y respetan los valores límite de CEM especificados, de modo que la radiación electromagnética emitida por los dispositivos es inofensiva para todas las personas sanas. Una declaración vinculante para las personas con dispositivos corporales activos, como portadoras de marcapasos o desfibriladores implantados, solo puede realizarse previa consulta con el médico y/o el fabricante del implante.
  • Page 94 2. Características de la serie de equipos Generador de ultrasonidos Nuevo generador con los componentes electrónicos más recientes del mercado. Función Permite guardar y activar los ajustes de tiempo, temperatura y modo de ultrasonidos probados y utilizados con mayor frecuencia. Función Degas Una especial modulación de onda de ultrasonidos elimina el gas de los líquidos e impulsa las burbujas microscópicas a la superficie.
  • Page 95 2. Características de la serie de equipos Salida y válvula de salida Rápida evacuación del líquido en la parte trasera del equipo, manejo desde el lateral (opcional en SW 3H, a partir de SW 6H de serie) Opción: todos los componentes de la salida, incluida la llave esférica, son de acero inoxidable (resistente a la corrosión de los químicos de limpieza y las impurezas agresivas) Cable de la red Conector IEC desconectable, con protección contra salpicaduras en la entrada de red...
  • Page 96 3. Datos técnicos Volumen máx. Volumen de trabajo Medidas interiores de Medidas exteriores Medidas interiores de de la cuba de la cuba la cuba de la cuba la cesta Peso (litros aprox.) (litros aprox.) An x P x Al (mm An x P x Al (mm An x P x Al (mm (kg aprox.)
  • Page 97 Conector IEC específico para el país Manual de instrucciones Consulte las cestas, tapas y otros accesorios en la página www.sonoswiss.ch o pregunte a su proveedor. 5. Reglamento de productos médicos y conformidad CE Los equipos están registrados como producto médico de la categoría I, según el anexo IX de la Directiva 93/42/CEE con el número CH-201608-0001.
  • Page 98 6. Descripción del equipo – Elementos de mando Botones para cambiar entre Botón para activar los los modos Degas y Boost; ajustes preprogramados; LED de estado verde LED de estado blanco Barra LED naranja Barra LED naranja para indicar la duración para indicar la temperatura restante del ultrasonido nominal y REAL del baño...
  • Page 99 6. Descripción del equipo – indicadores LED On / Off Estado Start/Stop Estado LED verde LED verde Apagado Stand By Apagado Ultrasonido apagado Ultrasonido encendido (sweep permanente); Luz verde Equipo encendido Luz verde tiempo preseleccionado para ultrasonido en curso Degas/Boost Estado Estado LED verde...
  • Page 100 6. Descripción del equipo – Funciones Modo de ultrasonidos La duración de la limpieza puede ajustarse en los intervalos siguientes: 1, 2, 3, 4, 5, 10, 15, 20, 25, 30 minutos, régimen continuo (apagado a las 8 horas) El ultrasonido se activa cuando se pulsa el botón Start/Stop y se apaga automáticamente al finalizar el tiempo especificado. También se puede detener el ultrasonido manualmente pulsando el botón Start/Stop.
  • Page 101 6. Descripción del equipo – Funciones Parada de seguridad por temperatura Para proteger el transductor de ultrasonido, la calefacción y el ultrasonido se apagan cuando la temperatura del baño es superior o igual a 90°C, y se emite un mensaje de fallo. Los LED de 80 °C y de 75 °C en las barras de LED de temperatura parpadean muy rápidamente (mín.
  • Page 102 7. Primera puesta en marcha Embalaje Conserve el embalaje original siempre que sea posible (o elimínelo de forma adecuada según la normativa de eliminación de basuras vigente). Utilice el embalaje original, siempre que sea posible, para el transporte (por ejemplo en caso de un servicio técnico). Comprobar daños del transporte Antes de la primera puesta en marcha, compruebe si el aparato presenta posibles daños causados por el transporte.
  • Page 103 7. Primera puesta en marcha Montar la boquilla de salida (Salida SET SW6H hasta SW30H de serie; SW3H opcional) Volumen de suministro: boquilla, tapón de cierre, abrazadera 1. Enroscar la boquilla portatubos en sentido horario. 2. Girar la boquilla hasta la orientación de salida deseada. La rosca de plástico sella automáticamente en el momento en que no es posible seguir girándola con la mano.
  • Page 104 7. Primera puesta en marcha Conectar el equipo a la red eléctrica Conectar la entrada para la red a una toma con puesta a tierra con el cable de alimentación (adjunto). La tensión de red tiene que coincidir con la tensión especificada en la placa de identificación. ¡El conector de red debe estar enchufado a una toma fácilmente accesible, pues desempeña también la función de dispositivo de desconexión! Puesta en marcha Llenar con el líquido de limpieza...
  • Page 105 Lo mismo es válido para soluciones que contienen cloruro sódico (NaCl). Utilice los productos de limpieza incluidos en la lista (www.sonoswiss.ch) La cuba de acero inoxidable puede destruirse en poco tiempo a causa de la corrosión por picaduras.
  • Page 106 8. Manejo Operación Activación Respuesta Encender el equipo Pulsar el botón on / off Equipo operativo LED On/Off verde permanente Apagar el equipo Pulsar el botón on / off Todos los LED apagados Encender la calefacción Ajustar el selector de Calefacción encendida calefacción al valor Barra de LED de calefacción: encendida = temperatura nominal...
  • Page 107 8. Manejo Operación Activación Respuesta Iniciar limpieza por ultraso- Ajustar el selector de duración de la limpieza al tiempo Ultrasonido activado en el modo Degas durante el tiempo especificado nidos deseado LED del equipo: luz permanente (modo Boost) LED de Start/Stop del ultrasonido: encendido Pulsar brevemente el botón Degas/Boost hasta llegar LED de Degas/Boost: luz permanente al modo...
  • Page 108 9. Solución de problemas Diagnóstico Posible causa Reparación Ninguna función del equipo; • El equipo ha sido desconectado de la red durante • Conectar de nuevo el equipo, apagarlo (OFF) y todos los LED apagados el funcionamiento del ultrasonido desde un encenderlo de nuevo interruptor central o ha sido desenchufado de la red.
  • Page 109 9. Solución de problemas Diagnóstico Posible causa Reparación • No hay circulación del líquido de limpieza • P. ej. activar adicionalmente el ultrasonido El equipo hace ruido de hervir al generar calor • El sensor de temperatura no registra la •...
  • Page 110 7. Enjuagar y, dado el caso, secar el material tras la limpieza. Aplicar un anticorrosivo a las piezas con riesgo de oxidación tras la limpieza o enjuagar en un baño con el aditivo SW-AK de Sonoswiss 11. Mantenimiento, cuidado y reparación ATENCIÓN...
  • Page 111 El aparato debe ser entregado en un centro de recogida para el reciclado de los componentes electrónicos y metálicos. El fabricante también admite el equipo para su eliminación. Dirección del fabricante Sonoswiss AG Sonnenstr. 417 CH-8262 Ramsen Teléfono +41 (52) 742 8010 Telefax +41 (52) 742 8018 info@sonoswiss.ch...
  • Page 112 Switzerland www.sonoswiss.ch Swiss quality product SONOSWISS_GebrauchsanleitungD-E-FR-IT-ES_ARIAL_P.indd 112 16.10.18 08:02...
