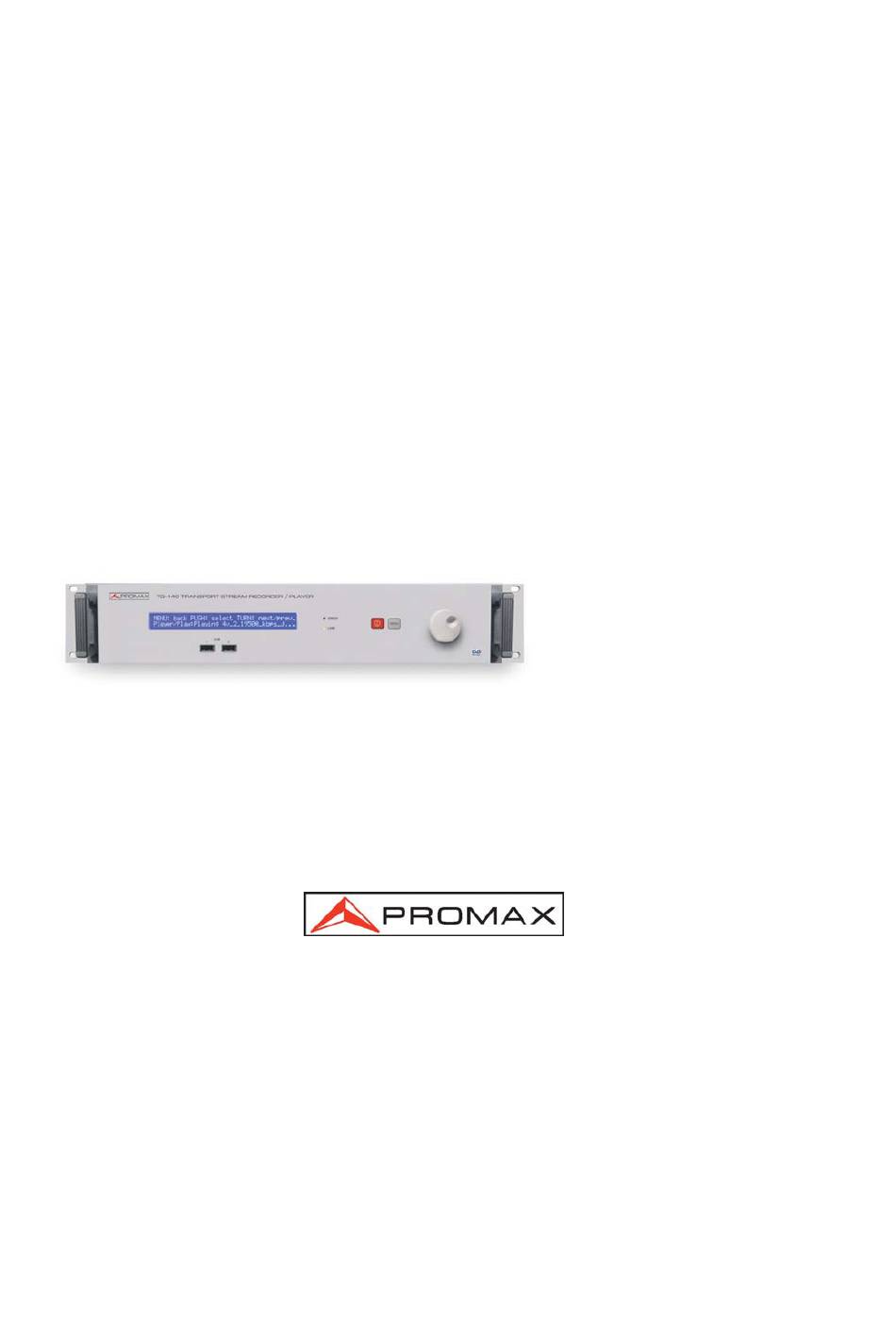

  • Page 1 TG-140 GRABADOR / REPRODUCTOR DE TRANSPORT STREAM TRANSPORT STREAM RECORDER / PLAYER - 0 MI1513 -...

  • Page 3: Table Of Contents

    Borrar fichero ....................14 CONEXIÓN DE PERIFÉRICOS................15 INSTALACIÓN EN WINDOWS................17 Instalación del Software PROMAX_TG-140 ............. 17 CONTROL REMOTO DEL TG-140 ................. 19 Actualizaciones de Software ................20 ACCESO AL DISCO DURO ..................21 RESTAURAR EL DISCO DURO ................23 10 USO DEL SOFTWARE....................
  • Page 4 MANUAL DE INSTRUCCIONES. TG-140...

  • Page 5: Descripción

    TG-140 1 DESCRIPCIÓN El TG-140 es un equipo electrónico para rack de 19” de dos unidades. El TG-140 reproduce, graba y procesa los archivos de tramas de transporte. Una Trama de Transporte es una secuencia de bytes que contienen audio, video y datos. El TG-140 incorpora un software para reproducir, grabar, analizar, demultiplexar y construir tramas de transporte.
  • Page 6 MANUAL DE INSTRUCCIONES. TG-140 El TG-140 incluye una Compact Flash para datos y cuatro puertos USB para la transferencia de datos a través dispositivos de almacenamiento USB. La Compact flash se utilizan para la grabación de Transport Streams que deben ser reproducidas repetidamente y con esto reducimos al mínimo el riesgo de errores en el disco.

  • Page 7: Características

    MANUAL DE INSTRUCCIONES. TG-140 Características • Conectores Entadas BCN 75 Ω. Salidas BNC 75 Ω y DB25. • Estándares de entrada y salida. ASI de acuerdo con la norma EN 50083-9. ASI Spread Mode and ASI Burst Mode. SPI de acuerdo con la norma EN 50083-9.
  • Page 8 MANUAL DE INSTRUCCIONES. TG-140 • Condiciones ambientales de funcionamiento: Altitud: Hasta 2000 m. °C Margen de temperaturas: (Desconexión automática exceso temperatura). Humedad relativa máxima: 80 % (Hasta 31°C), decreciendo linealmente hasta el 50% a 40 °C • Características mecánicas Dimensiones: 482 (A) x 88 (Al) x 365 (Pr) mm.

  • Page 9: Prescripciones De Seguridad

    MANUAL DE INSTRUCCIONES. TG-140 2 PRESCRIPCIONES DE SEGURIDAD Prescripciones generales de seguridad La seguridad puede verse comprometida si no se aplican las instrucciones dadas en este Manual. Este es un equipo de clase I, por razones de seguridad debe conectarse a líneas de suministro con la correspondiente toma de tierra.

  • Page 10: Ejemplos Descriptivos De Las Categorías De Sobretensión

    MANUAL DE INSTRUCCIONES. TG-140 Símbolos relacionados con la seguridad CORRIENTE CONTINUA MARCHA CORRIENTE ALTERNA PARO ALTERNA Y CONTINUA DOBLE AISLAMIENTO (Protección CLASE II) TERMINAL DE TIERRA PRECAUCIÓN (Riesgo de choque eléctrico) TERMINAL DE PROTECCIÓN PRECAUCIÓN VER MANUAL TERMINAL A CARCASA...

  • Page 11: Descripción Mandos Y Elementos

    Sabrás que está listo para el uso, cuando en la pantalla no se visualice “Initializing...”. Para apagar el TG-140 presione y suelte el botón On/Off. El TG-140 tardará menos de un minuto en completar el apagado.
  • Page 12 ATENCIÓN Desenchufe el equipo y a continuación seleccione la tensión de alimentación con el interruptor [17] . El TG-140 puede ser alimentado en el siguiente rango. Posición del interruptor 115: 90 - 132VAC Posición del interruptor 235: 180 — 250VAC [18] Interruptor On/Off: Interruptor de alimentación que se encuentra en la parte...

  • Page 13: Operaciones Del Panel Frontal

    MANUAL DE INSTRUCCIONES. TG-140 4 OPERACIONES DEL PANEL FRONTAL Podemos navegar por los menús, que se muestran en la pantalla LCD, presionando o girando el selector del TG-140 y pulsando el botón Menú. Figura 6.- 02/2008 Página 9...

  • Page 14: Reproducir Un Archivo Transport Streams

    Stream. Las carpetas elementary_streams, sólo se usan para guardarElementary Stream que podrán ser usadas para construir ficheros Transport Stream. Una vez que el TG-140 está reproduciendo un fichero, podemos girar el selector para ver alguna información del archivo que se está reproduciendo, se puede observar el nombre del fichero, Bitrate que es la velocidad binaria con la cual ha sido construida la Transport Stream y es la misma que se usa para reproducir el fichero.

  • Page 15: Grabación De Un Archivo Transport Stream

    Cuando el reproductor alcanza el final del fichero, comienza de nuevo por el principio y así sucesivamente. El TG-140 tiene el Loop File seleccionado en Yes por defecto. Cuando este modo está activado tenemos la posibilidad de efectuar algunas correcciones en la Transport Stream para tener menos discontinuidades entre el final y el principio de la trama.

  • Page 16: Configuración De La Dirección Ip

    Si necesita copiar ficheros en la Compact Flash puede hacerlo remotamente mediante la red. El TG-140 debe tener una dirección IP válida. Abra “Internet Explorer” y escriba en la barra de direcciones la dirección IP del TG-140 con dos contrabarras al principio, por ejemplo “ \\192.9.1.100.93 “, pulse enter.

  • Page 17: Conexión De Dispositivos Usb

    4.5 Conexión de dispositivos USB El TG-140 incluye cuatro puertos USB para conectar equipos de almacenamiento USB y poder importar o exportar ficheros entre el TG-140 y estos . Para usar el dispositivo USB simplemente conéctelo, será reconocido automáticamente y estará...

  • Page 18: Copiar / Borrar Ficheros

    Bajo Control local no se podrá acceder desde el Control Remoto y viceversa. Para hacerse con el control del TG-140 debe hacerlo desde el panel frontal o con la interfaz gráfica de software. El control puede ser adquirido como se explica en las siguientes líneas.

  • Page 19: Conexión De Periféricos

    MANUAL DE INSTRUCCIONES. TG-140 5 CONEXIÓN DE PERIFÉRICOS. Puede conectar un monitor VGA, un teclado y un ratón al TG-140. El teclado y el ratón deben ser PS2. Use el adaptador (splitter) suministrado con el TG-140. El splitter es un adaptador / ladrón, que permite conectar el ratón y el teclado a una sola entrada PS2.
  • Page 20 MANUAL DE INSTRUCCIONES. TG-140 Página 16 02/2008...

  • Page 21: Instalación En Windows

    MANUAL DE INSTRUCCIONES. TG-140 6 INSTALACIÓN EN WINDOWS 6.1 Instalación del Software PROMAX_TG-140 • Haga doble click en TG140_install.exe . Una vez finalizada la instalación diríjase Inicio/Programas/Promax_TG- 140/Finish_Installation. (Esta operación puede tardar unos minutos) 02/2008 Página 17...
  • Page 22 MANUAL DE INSTRUCCIONES. TG-140 Página 18 02/2008...

  • Page 23: Control Remoto Del Tg-140

    • Introduzca la IP para el TG-140 u pulse OK. Debe tener configurado previamente el TG-140 con la misma IP. Para configurar la IP en el TG-140 diríjase al menú IP CONFIG mostrado en la pantalla LCD del TG-140. •...

  • Page 24: Actualizaciones De Software

    El TG-140 debe tener una IP válida para acceder a Internet. El usuario debe conocer la dirección IP del TG-140 y del servidor PROMAX. El operario usará su ordenador para conectar el TG-140 y fijar la dirección IP con la cual debe comunicarse con el servidor de actualizaciones de PROMAX.

  • Page 25: Acceso Al Disco Duro

    MANUAL DE INSTRUCCIONES. TG-140 8 ACCESO AL DISCO DURO Para acceder a las carpetas compartidas del TG-140 este debe tener una IP válida. (Diríjase a la sección correspondiente de este manual). En Windows abra una ventana con el Internet Explorer y en a barra de dirección escriba la dirección IP, por ejemplo “\\192.9.100.93”...
  • Page 26 MANUAL DE INSTRUCCIONES. TG-140 Página 22 02/2008...

  • Page 27: Restaurar El Disco Duro

    Con el TG-140 apagado, extraiga la tarjeta Compact Flash si es necesario del slot en el panel trasero del TG-140 e inserte la Compact Flash de Recuperación. Conecte una pantalla, un ratón y un telado. Encienda el TG-140 y pulse Del/Supr para acceder a la configuración de la BIOS.
  • Page 28 MANUAL DE INSTRUCCIONES. TG-140 Página 24 02/2008...

  • Page 29: Uso Del Software

    El reproductor de Transport Stream es probablemente la aplicación más importante del TG-140. Con este soft puede seleccionar un fichero y reproducirlo. Para esto acceda a File/Open y busque el fichero a reproducir y pulse Play ( botón con un triángulo dibujado).
  • Page 30 MANUAL DE INSTRUCCIONES. TG-140 El modo Burst puede estar activo o desactivado y sólo se aplica a la salida ASI. En este modo el fichero Transport Stream es transmitido en paquetes los cuales son del mismo tamaño que la Transport Stream, el tamaño es 188 bytes. En modo Burst no hay bits de relleno (Stuffing) entre los bytes de un paquete.

  • Page 31: Grabación Ts

    MANUAL DE INSTRUCCIONES. TG-140 10.2 Grabación TS La función TS Recorder, permite grabar desde una entrada Transport Stream a un fichero ubicado en el disco duro. Pulsando File/Save as y asignándole el nombre con el que queremos salvar. Si la alarma Buffer está en rojo nos advierte que los datos se están perdiendo debido a que la velocidad de entrada es demasiada alta.

  • Page 32: Ts Demuxer

    MANUAL DE INSTRUCCIONES. TG-140 Figura 23.- 10.4 TS Demuxer Con TS Demuxer, puede extraer video y audio elemental desde un archivo de Transport Stream. Abra un fichero y pulse Analyze, después de unos segundos pulsa Stop, ya que no es necesario analizar todo el fichero para leer las tablas. El Demuxer mostrará una lista de los flujos encontrados dentro de la TS.

  • Page 33: Ts Builder

    MANUAL DE INSTRUCCIONES. TG-140 10.5 TS Builder El TS Builder es usado para la construcción de Transports Streams usando tramas elementales extraídas con el TS Demuxer. Desde el panel izquierdo puede navegar por la carpeta elementary_streams y seleccionar los archivos. Si los ficheros son reconocidos por el software, mostrará...
  • Page 34 MANUAL DE INSTRUCCIONES. TG-140 Página 30 02/2008...

  • Page 35: Mantenimiento

    MANUAL DE INSTRUCCIONES. TG-140 11 MANTENIMIENTO 11.1 Recomendaciones de Limpieza PRECAUCIÓN Para limpiar la caja, asegurarse de que el equipo está desconectado. PRECAUCIÓN No se use para la limpieza hidrocarburos aromáticos o disolventes clorados. Estos productos pueden atacar a los materiales utilizados en la construcción de la caja.
  • Page 37 Delete a file ....................14 ATTACHING SCREEN, KEYBOARD AND MOUSE ..........15 WINDOWS INSTALLATION ..................17 TG-140 Windows Installation ................17 REMOTE CONTROLLING THE TG-140 ..............19 Software Updates....................20 ACCESSING THE TG-140 HARD DISK..............21 RESTORING THE HARD DISK................23 10 USING THE SOFTWARE..................
  • Page 38 USER’S MANUAL. TG-140...

  • Page 39: Description

    ASI input. The same data are sent to both outputs at the same time. The ASI uses a BNC type connector while the SPI uses a DB25. The TG-140 includes a Data Compact Flash and four USB ports to transfer files using the USB storage devices. The Data Compact Flash is meant to store Transport Stream files that have to be played repeatedly and one want to reduce to the minimum the risk of a disk crash.
  • Page 40 The TG-140 includes a Rescue Compact Flash. Hard disks are fragile and might fail due to, for instance, an unwanted fall or shock. The user of the TG-140 can replace the Hard Disk by an equivalent one. Partitioning, creating file systems and installing the all the TG-140 software in the new hard disk is only four keystrokes away by using the Rescue Compact Flash.

  • Page 41: Features

    USER’S MANUAL. TG-140 Features • Connectors Input BCN 75 Ω Outputs BNC 75 Ω and DB25 • Standard inputs and output ASI according EN 50083-9. ASI Spread Mode and ASI Burst Mode. SPI according EN 50083-9. • Packet size: 188 bytes.
  • Page 42 USER’S MANUAL. TG-140 • Power supply 90 to 132 / 180 to 250 VAC 50-60 Hz Voltage selectable. Consumption 52 W. • Operating environmental conditions Altitude Up to 2000 m. From 5 to 40 °C (Automatic disconnection Temperature range by excess of temperature).

  • Page 43: Safety Rules

    USER’S MANUAL. TG-140 2 SAFETY RULES General safety rules The safety could not be assured if the instructions for use are not closely followed. This is a class I equipment, for safety reasons plug it to a supply line with the...

  • Page 44: Descriptive Examples Of Over-Voltage Categories

    USER’S MANUAL. TG-140 Symbols related to the security DIRECT CURRENT ON (Supply) ALTERNATING CURRENT OFF (Supply) DIRECT AND ALTERNATING DOUBLE INSULATION (Class II protection) GROUND TERMINAL CAUTION (Risk of electric shock) PROTECTIVE CONDUCTOR CAUTION REFER TO MANUAL FRAME TERMINAL FUSE...

  • Page 45: Operating Instruccions

    1 minute to start up. If it takes more time it is probably due to a check disk which happens every 30 starts or when recovering from a bad shut down. You know the TG-140 is ready for operation when the LCD screen does not display "Initializing...". To turn off the TG-140 press and release the "On/Off"...
  • Page 46 [18] On/Off Switch: Switch on or off the power supply. Must be switch on after the TG-140 has been connected to the AC voltage. Do not use it to turn off the equipment instead of the On/Off front button. [19] Fan.

  • Page 47: Front Panel Operation

    USER’S MANUAL. TG-140 4 FRONT PANEL OPERATION You can navigate through the menus visible in the LCD screen by pressing or turning the Knob of the TG-140 and by pressing the Menu button. Figure 6.- 02/2008 Page 9...

  • Page 48: Play A Transport Stream File

    Stream Files are stored by using the Knob. When you press the Knob on a Transport Stream file the TG-140 starts playing it. When you press the Knob on a directory name it goes into that directory. Directory or folder names are marked with the word "Dir:". To get out of a directory you have to press the Knob on "..".

  • Page 49: Record A Transport Stream File

    Player reaches the end of the file it starts reading it from the beginning again and so on. The TG-140 has Loop File setting to Yes by default. When Loop file is Yes you might want to perform some corrections to the Transport Stream File so that that are less discontinuities between the end and the beginning of the file.

  • Page 50: Configure Ip Address

    USER’S MANUAL. TG-140 4.3 Configure IP Address To remote control the TG-140 it must be connected to a network and it must have an IP address. To configure the IP address of the TG140 go to IP Config/Static IP Config/New IP.

  • Page 51: Usb Connection

    The TG-140 includes four USB ports to connect a USB flash memory. The USB device is meant to import or export Transport Stream Files between the TG-140 and its. To use the USB memory, plug it on the TG-140 port and will be automatically recognized and ready to be used.

  • Page 52: Copy / Delete Files

    The TG-140 starts up in uncontrolled mode except in the case I explain right here. When you turn off the TG-140 it stores the state of the of the Local Control Player. If you were playing a file in Local Control and you turn off the TG-140 when you turn it on again it will automatically start playing that file in Local Control.

  • Page 53: Attaching Screen, Keyboard And Mouse

    PS2 and you have to use the PS2 splitter provided with the TG-140. The PS2 splitter is a "Y" like cable that is used to connect a mouse and a keyboard to a single PS2 input jack.
  • Page 54 USER’S MANUAL. TG-140 Page 16 02/2008...

  • Page 55: Windows Installation

    USER’S MANUAL. TG-140 6 WINDOWS INSTALLATION 6.1 TG-140 Windows Installation • Double click on TG140_install.exe • As soon as the installation has finished go to Start/Programs/Promax_TG- 140/ and press Finish installation (it could be taken a few minutes) 02/2008 Page 17...
  • Page 56 USER’S MANUAL. TG-140 Page 18 02/2008...

  • Page 57: Remote Controlling The Tg-140

    Introduce the IP of the TG-140 and press OK. You have to have configured the TG-140 in advance with an IP of your choice. To configure the IP of the TG-140 go to IP CONFIG in the LCD screen of the TG-140.

  • Page 58: Software Updates

    TG-140, the user's computer and the Promax Software Updates Server. The TG-140 must have a valid IP address so it can access the Internet. The user must know the address of the TG-140 and the address of the Promax Software Updates Server.

  • Page 59: Accessing The Tg-140 Hard Disk

    USER’S MANUAL. TG-140 8 ACCESSING THE TG-140 HARD DISK To access the shared folders of the TG-140 it must have a valid IP address. Search the corresponding section of this manual to setup the TG-140 IP address. In Windows open an "Internet Explorer" and, in the address bar, write the address of the TG-140 prefixed with two backslashes like so "\\192.9.100.93"...
  • Page 60 USER’S MANUAL. TG-140 Page 22 02/2008...

  • Page 61: Restoring The Hard Disk

    USER’S MANUAL. TG-140 9 RESTORING THE HARD DISK With the TG-140 turned off remove if necessary the Data Compact Flash from the slot in the back of the TG-140 and insert the Rescue Compact Flash. Connect a screen, mouse, and keyboard. Turn on the TG-140 and press Del / Supr.
  • Page 62 USER’S MANUAL. TG-140 Page 24 02/2008...

  • Page 63: Using The Software

    USER’S MANUAL. TG-140 10 USING THE SOFTWARE The TG-140 comes with a number of programs to play, record, analyze and build Transport Streams. This section of the documentation explains what are the capabilities of these programs and how can they be used.
  • Page 64 USER’S MANUAL. TG-140 Burst Mode can enabled or not and applies only to the ASI output. In Burst Mode the Transport Stream file is streamed out in a packetized way where a packet is the same size as a Transport Stream file: that is 188 bytes. In this mode there is no stuffing between bytes of a packet.

  • Page 65: Ts Recorder

    USER’S MANUAL. TG-140 10.2 TS Recorder The TS Recorder can record an input Transport Stream to a file in the hard disk. Click on File/Save as and select the name of the file you want to save. If the Hardware Alarm Buffer is red it means that data are being lost because the input rate is to high.

  • Page 66: Ts Demuxer

    USER’S MANUAL. TG-140 Figure 23.- 10.4 TS Demuxer With the TS Demuxer you can extract video and audio elementary streams from a Transport Stream File. Open a File and click Analyze, after a short while click stop because it is not necessary to analyze the whole file to read the tables.

  • Page 67: Ts Builder

    USER’S MANUAL. TG-140 10.5 TS Builder The TS Builder is used the build a Transport Stream from Elementary Streams extracted with Demuxer. Use the left pane to navigate to the elementary_streams folder and click on the files. If the files are recognized by the software you will see some information in the lower left pane.
  • Page 68 USER’S MANUAL. TG-140 Page 30 02/2008...

  • Page 69: Maintenance

    USER’S MANUAL. TG-140 11 MAINTENANCE 11.1 Cleaning Recommendations CAUTION To clean the cover, take care the instrument is disconnected. CAUTION Do not use scented hydrocarbons or chlorized solvents. Such products may attack the materials used in the construction of the cover.
