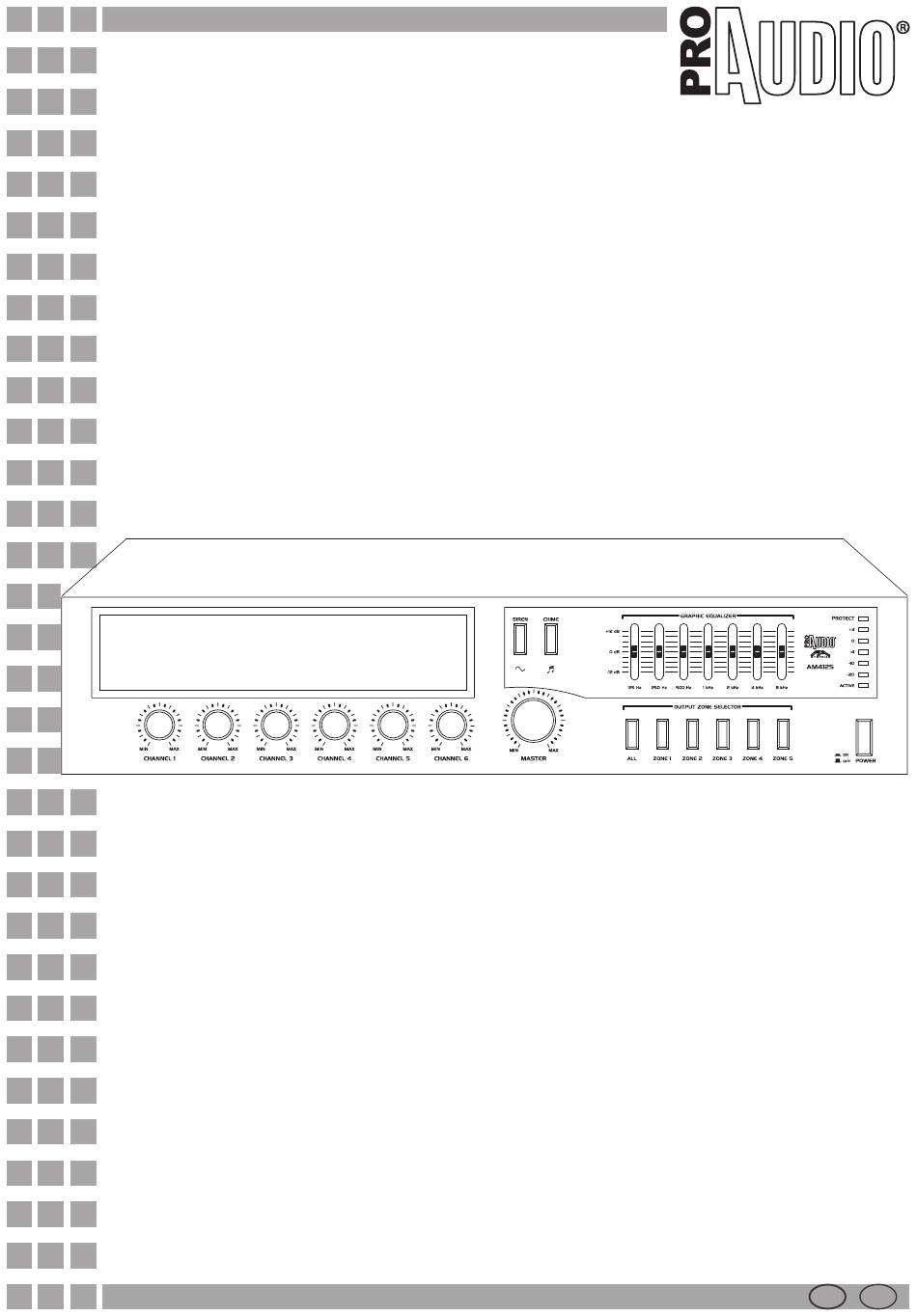

- Page 1 AM412SCD/AM412S PA amplifiers Manuale Utente User Manual...
- Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use.
-
Page 3: Table Of Contents
AM412SCD/AM412S INDICE INDEX Sicurezza Safety Avvertenze generali General instruction Attenzioni e precauzioni per l’installazione Warning and precautions for fixtures Informazioni generali General information 1 Descrizione e specifiche tecniche 1 Description and technical specification 1. 1 Introduzione 1. 1 Introduction 1. 2 Caratteristiche tecniche 1. -
Page 4: Sicurezza
AM412SCD/AM412S ATTENZIONE! WARNING! Prima di effettuare qualsiasi Before carrying out any operations with operazione con l’unità, leggere the unit, read carefully this instruction con attenzione questo manuale: manual and keep it with care for contiene informazioni importanti future reference. It contains important riguardo l’installazione, l’uso e la information about the installation, manutenzione dell’unità. -
Page 5: Attenzioni E Precauzioni Per L'installazione
AM412SCD/AM412S Attenzione e precauzione per l’installazione Warning and precautions for fixtures • Questo prodotto in combinazione con alto- • This product in combination with loudspeak- parlanti può essere capace di produrre livelli ers, may be capable of producing dangerous sonori che possono causare perdite d’udito sound levels that could cause permanent permanenti. -
Page 6: Informazioni Generali
AM412SCD/AM412S INFORMAZIONI GENERALI GENERAL INFORMATION Spedizioni e reclami Shipments and claims Le merci sono vendute “franco nostra sede” e The goods are sold “ex works” and always travel at viaggiano sempre a rischio e pericolo del distri- the risk and danger of the distributor. butore/cliente. -
Page 7: Descrizione E Specifiche Tecniche
AM412SCD/AM412S -1- DESCRIZIONE E SPECIFICHE -1- DESCRIPTION AND TECHNICAL TECNICHE SPECIFICATIONS 1.1 Introduzione 1.1 Introduction Robusti e versatili, gli amplificatori PA di ProAudio Sturdy and versatile ProAudio PA loudspeakers offrono potenza, semplicità d’installazione e mas- are characterized by a strong professional quality sima flessibilità... -
Page 8: Elementi Di Comando E Collegamenti
AM412SCD/AM412S 1.3 Elementi di comando e collegamenti 1.3 Operating elements and connections PANNELLO FRONTALE FRONT PANEL 1. MASCHERINA per vano inserto modulo CD/tuner. 1. COVER for insertion compartment. 2. TASTO SIREN/CHIME 2. SIREN/CHIME BUTTON 3. EQUALIZZATORE GRAFICO 3. GRAPHIC EQUALIZER 4. - Page 9 AM412SCD/AM412S CAUTION TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK. DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE. DO NOT REMOVE COVER. THERE ARE NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. WARNING! THIS APPLIANCE MUST BE EARTHED. AM412S RATING POWER: 120 W RMS SUPPLY VOLTAGE: 230 V - 50 Hz...
-
Page 10: Funzioni E Impostazioni
AM412SCD/AM412S -2- FUNZIONI E IMPOSTAZIONI -2- FUNCTIONS AND SETTINGS L’amplificatore è stato realizzato specialmente per The amplifier is especially designed for the appli- l’uso in impianti PA con tecnica 100 V. Sono dispo- cation in 100 V PA systems. 100 V outputs for five nibili delle uscite 100 V per cinque zone di sono- PA zones are available, the volume of which can rizzazione, con possibilità... -
Page 11: Attivare Le Zone Di Sonorizzazione
AM412SCD/AM412S - (8) dell’amplificatore. In caso di sovrapilotag- - It may be necessary to adjust once again the gio, nella visualizzazione del livello (4) si accen- volume of the input signals with the corre- de il LED PROTECT (5). In questo caso ridurre il sponding LEVEL CONTROLS (7);... -
Page 12: Collegamenti
AM412SCD/AM412S -3- COLLEGAMENTI -3- CONNECTIONS 3.1 Collegamento diffusori 3.1 Connecting speakers Si possono collegare diffusori con ingresso audio It’s possible to connect 70 V, 100 V speakers or 70 V e 100 V o gruppi di diffusori con impedenza speaker group with a total impedance of 4 Ω as totale non inferiore a 4 Ω... -
Page 13: Collegamento Microfoni
AM412SCD/AM412S 3.2 Collegamento microfoni 3.2 Connecting microphones Si possono collegare fino a 5 microfoni mediante It’s possible to connect five microphones with XLR i connettori XLR (22) posti sul pannello posteriore connectors (22) on the rear panel of the amplifier. dell’amplificatore. -
Page 14: Collegamento Ulteriore Amplificatore
AM412SCD/AM412S 3.4 Collegamento ulteriore amplificatore 3.4 Connecting other amplifier Il collegamento di un ulteriore amplificatore è The connection of other amplifier is possible possibile attraverso le prese jack 6,3 mm LINK IN e through the 6,3 mm jack LINK IN and LINK OUT LINK OUT (19) sul pannello posteriore. -
Page 15: Specifiche Tecniche
AM412SCD/AM412S SPECIFICHE TECNICHE TECHNICAL SPECIFICATION TECHNICAL DATA AM412SCD Output power RMS 120 W Constant impedance output 4 Ohm - 16 Ohm Constant voltage output 70 / 100 V XLR balanced input for: Ch1,Ch2,Ch3,Ch4,Ch5 / 6.3 mm jack Input Connectors and 2 RCA for Ch6 / Telephone paging input connector 4 - 16 Ohm on terminal board Output Connectors 5 zone out on terminal board... -
Page 16: Schema A Blocchi
AM412SCD/AM412S SCHEMA A BLOCCHI SCHEMATIC DIAGRAMS... -
Page 17: Brevi Cenni Di Acustica
AM412SCD/AM412S BREVI CENNI DI ACUSTICA BRIEF NOTES ON ACOUSTIC La diffusione del suono in un ambiente ha lo scopo Spreading sound into a room means to distribute di soddisfare l’ascolto da parte di un certo numero sound signals to a given audience and the results di persone ed è... - Page 18 AM412SCD/AM412S (8x8)/(8+8) = 64/16 = 4 Ohm. In pratica collegando Ohm, that is to say that when identical speakers are due altoparlanti uguali in parallelo il valore si connected in parallel, the impedance value is halved. dimezza. La lunghezza dei cavi di collegamento deve essere ridotta al minimo necessario.
- Page 19 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
- Page 24 Music & Lights S.r.l. entertainment technologies Via Appia Km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2000 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
