Bolens BL250 Operator's Manual

Bolens 2-cycle gas trimmer/brushcutter operator's manual
Hide thumbs Also See for BL250:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

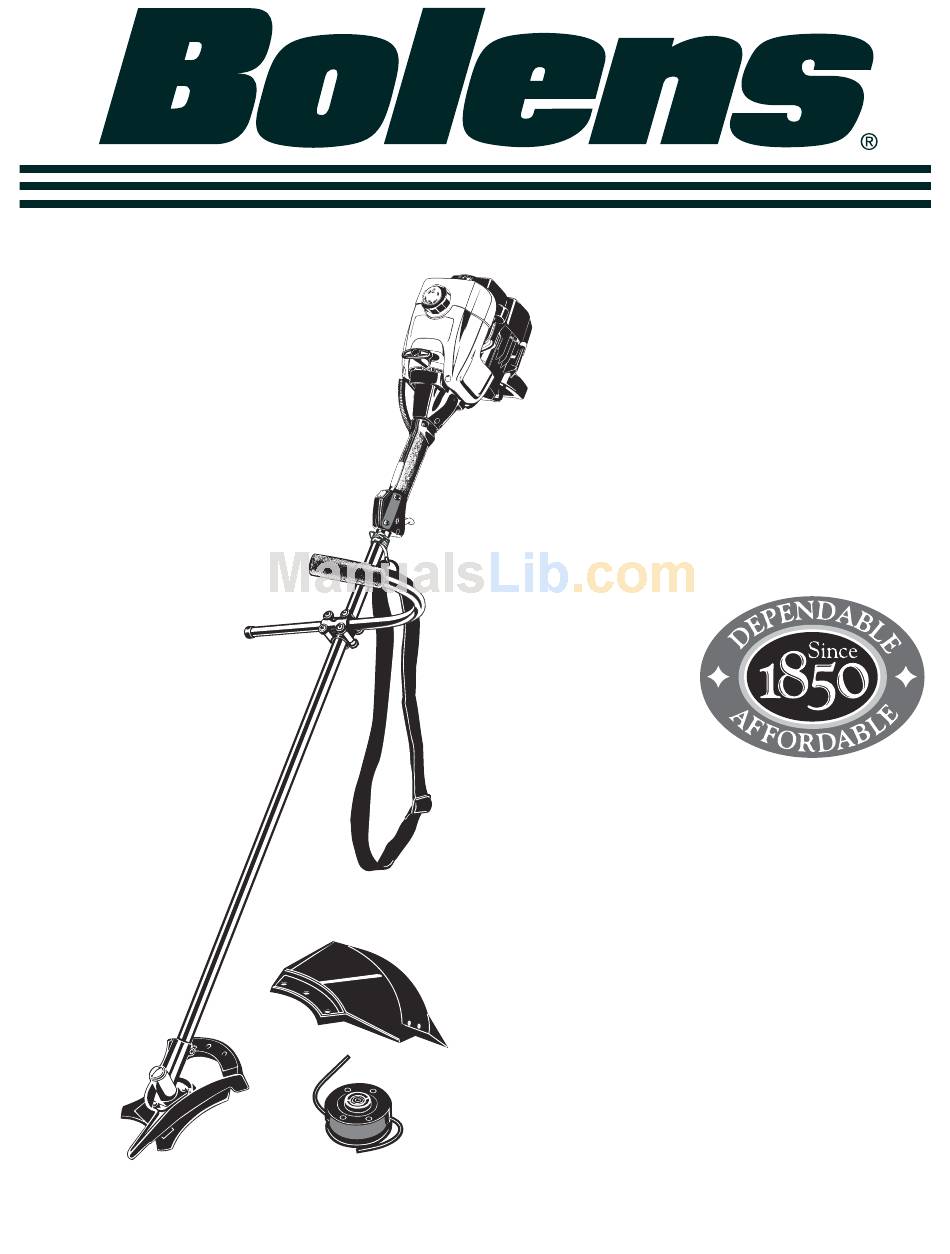

Operator's
Manual
Since it began making garden tools in
1850, Bolens has been known for long-
lasting, dependable products. Bolens
eventually carried that hard-working
heritage into the outdoor power
equipment industry, when it designed
and built the first-ever power-driven
garden tractor.
Today, homeowners around the country rely
on Bolens for durable, reliable power
equipment at an affordable price
.

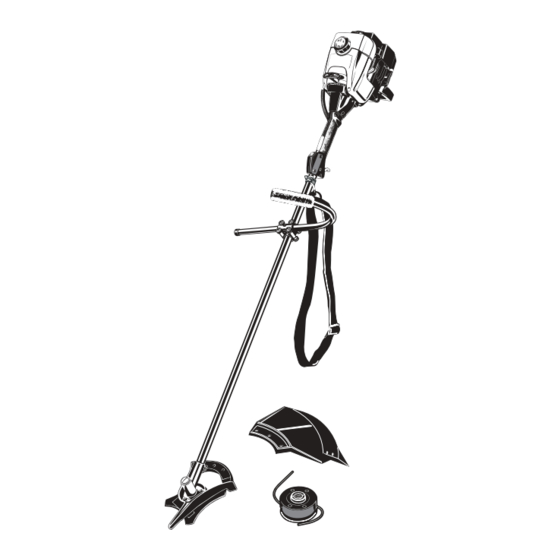

2-Cycle Gas Trimmer/Brushcutter
BL250
Model

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BL250 and is the answer not in the manual?

Questions and answers

Related Manuals for Bolens BL250

Summary of Contents for Bolens BL250

  • Page 1 Operator’s Manual Since it began making garden tools in 1850, Bolens has been known for long- lasting, dependable products. Bolens eventually carried that hard-working heritage into the outdoor power equipment industry, when it designed and built the first-ever power-driven garden tractor.

  • Page 2: Table Of Contents

    THANK YOU Thank you for buying this quality product. This modern outdoor power tool will provide many hours of useful service. You will find it to be a great labor-saving device. This operator’s manual provides you with easy-to-understand operating instructions. Read the whole manual and follow all the instructions to keep your new outdoor power tool in top operating condition.

  • Page 3: Rules For Safe Operation

    RULES FOR SAFE OPERATION Read the Operator’s Manual(s) and follow all warnings and safety instructions. Failure to do so can result in serious injury to the operator and/or bystanders. The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and their explanations, deserve your careful attention and understanding.

  • Page 4: While Operating

    RULES FOR SAFE OPERATION • Avoid creating a source of ignition for spilled fuel. Do not start the engine until fuel vapors dissipate. • Move the unit at least 30 feet (9.1 m) from the fueling source and site before starting the engine. Do not smoke. Keep sparks and open flames away from the area while adding fuel or operating the unit.
  • Page 5 RULES FOR SAFE OPERATION SAFETY AND INTERNATIONAL SYMBOLS This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information. SYMBOL MEANING •...

  • Page 6: Know Your Unit

    RULES FOR SAFE OPERATION KNOW YOUR UNIT Applications As a trimmer: • Cutting grass and light weeds • Edging • Decorative trimming around trees, fences, etc. Fuel Cap Starter Rope Grip Shaft Grip Throttle Control Blue Lever Spark Plug Air Filter/Muffler Cover As a brushcutter: •...

  • Page 7: Assembly Instructions

    On some units, the J-handle may be pre-installed. In this case you must loosen screws and adjust the handle to fit the operator. Go to step 5 if the J-handle is pre-installed. INSTALL AND ADJUST THE J-HANDLE 1. Place the J-handle between the top and middle clamp pieces (Fig.
  • Page 8 Cutting (3) Screws Attachment Shield Shield Mount Install the cutting attachment shield when using the unit as a grass trimmer To avoid serious per- WARNING: sonal injury, the cutting attachment shield MUST be in place at all times while operating the unit as a grass trimmer. Install the cutting attachment shield on the shield mount by inserting the three (3) screws into the shield mount.

  • Page 9: Remove The Cutting Blade And Install The Cutting Attachment

    5. Make sure that the cutting blade is centered on the pilot step and sitting flat against the output shaft bushing (Fig. 12). If the cutting blade is WARNING: off-center, the unit will vibrate and the blade may fly off, causing possi- ble serious personal injury.

  • Page 10: Oil And Fuel Information

    OIL AND FUEL MIXING INSTRUCTIONS Old and/or improperly mixed fuel are the main reasons for improper unit performance. Be sure to use fresh, clean unleaded fuel. Follow the instructions carefully for the proper fuel/oil mixture. Definition of Blended Fuels Today's fuels are often a blend of gasoline and oxygenates such as ethanol, methanol, or MTBE (ether).

  • Page 11: Starting/Stopping Instructions

    STARTING/STOPPING INSTRUCTIONS WARNING: monoxide exhaust fumes can be lethal in a confined area. WARNING: starting position when pulling the starter rope (Fig. 18). To avoid serious injury, both the operator and unit must be in a stable position while starting. STARTING INSTRUCTIONS 1.

  • Page 12: Operating Instructions

    OPERATING INSTRUCTIONS HOLDING THE TRIMMER WARNING: Always wear eye, hear- ing, foot and body pro- tection to reduce the risk of injury when operat- ing this unit. Before operating the unit, stand in the operating position (Fig. 19). Check for the following: •...

  • Page 13: Decorative Trimming

    OPERATING INSTRUCTIONS DECORATIVE TRIMMING Decorative trimming is accomplished by removing all vegetation around trees, posts, fences and more. Rotate the whole unit so that the cutting attachment is at a 30° angle to the ground (Fig. 21). USING THE CUTTING BLADE Always wear eye, hear- WARNING: ing, foot, body protec-...

  • Page 14: Maintenance Schedule

    MAINTENANCE & REPAIR INSTRUCTIONS MAINTENANCE SCHEDULE Perform these required maintenance procedures at the frequency stated in the table. These procedures should also be a part of any seasonal tune-up. NOTE: Some maintenance procedures may require special tools or skills. If you are unsure about these procedures take your unit to any non- road engine repair establishment, individual or authorized service dealer.
  • Page 15 MAINTENANCE & REPAIR INSTRUCTIONS Slotted Holes For Use with Single For Use with SplitLine™ or Line ONLY NOTE: SplitLine™ can only be used with the inner reel with the slotted holes. Single line can be used on either type of inner reel. Use Figure 27 to identify the inner reel you have.

  • Page 16: Installing A Prewound Reel

    MAINTENANCE & REPAIR INSTRUCTIONS INSTALLING A PREWOUND REEL 1. Hold the outer spool with one hand and unscrew the bump knob clockwise (Fig. 24). Inspect the bolt inside the bump knob to make sure it moves freely. Replace the bump knob if damaged.
  • Page 17 MAINTENANCE & REPAIR INSTRUCTIONS SPARK ARRESTOR MAINTENANCE 1. Remove air filter/muffler cover. Refer to Removing the Air Filter/Muffler Cover. 2. Locate muffler front and the two (2) bolts securing it to the engine (Fig. 36). Remove the two (2) bolts using a flatblade screwdriver or 5/16-inch socket or nut driver.

  • Page 18: Carburetor Adjustment

    MAINTENANCE & REPAIR INSTRUCTIONS CARBURETOR ADJUSTMENT The idle speed of the engine is adjustable through the air filter/muffler cover (Fig. 38). NOTE: Careless adjustments can seriously damage your unit. An authorized service dealer should make carburetor adjustments. Check Fuel Mixture Old and/or improperly mixed fuel is usually the reason for improper unit performance.

  • Page 19: Long Term Storage

    MAINTENANCE & REPAIR INSTRUCTIONS CLEANING WARNING: To avoid serious personal injury, always turn your trimmer off and allow it to cool before you clean or service it. Use a small brush to clean off the outside of the unit. Do not use strong detergents.

  • Page 20: Troubleshooting Chart

    ENGINE WILL NOT START C A U S E On/Off Stop Control is in OFF position Empty fuel tank Primer bulb wasn't pressed enough Engine is flooded Old or improperly mixed fuel Fouled spark plug Plugged spark arrestor ENGINE WILL NOT IDLE C A U S E Air filter is plugged Old or improperly mixed fuel...

  • Page 21: Specifications

    ENGINE* Engine Type... Air-Cooled, 2-Cycle Stroke ... 1.25 in. (31.75 mm) Displacement... 1.9 cu in. (31 cc) Clutch Type... Centrifugal Idle Speed RPM... 2,800 - 4,400 rpm Operating RPM ... 7,200+ rpm Ignition Type... Electronic Ignition Switch ... Rocker Switch Spark Plug Gap...
  • Page 22 NOTES...
  • Page 23 NOTES...
  • Page 24 NOTES...
  • Page 25 EPA Emission Control Warranty Statement The Environmental Protection Agency and MTD LLC (MTD) are pleased to explain the emission control system warranty on your 2002 and later small off-road engine. New small off-road engines must be designed, built and equipped to meet stringent anti- smog standards.

  • Page 26: Warranty Information

    This warranty is limited to ninety (90) days from the date of original retail purchase for any Bolens product that is used for rental or commercial purposes, or any other income-pro- ducing purpose.
  • Page 27 Manuel de L’utilisateur Depuis qu’elle a commencé à fabriquer des outils de jardin en 1850, la société Bolens est connue pour la durabilité et la fiabilité de ses produits. Bolens a perpétué cette tradition dans l’industrie des outils motorisés d’extérieur lorsqu’elle a conçu et construit le premier...
  • Page 28 TOUS NOS REMERCIEMENTS Nous vous remercions d'avoir acheté ce produit de qualité. Cet outil mécanique de plein air moderne est conçu pour vous rendre service pendant longtemps. Il vous sauvera beaucoup de temps comme vous pourrez vous en rendre compte. Ce manuel de l'utilisateur comporte un mode d'emploi facile à...

  • Page 29: Importantes Consignes De Sécurité

    Lisez le(s) manuel(s) de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes. SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-800-520-5520 Les symboles de sécurité attirent votre attention sur des dangers potentiels. Ces symboles et leurs détails explicatifs méritent que vous les lisiez et compreniez bien.
  • Page 30 • Évitez de créer une source d'allumage pour le carburant déversé. Ne démarrez pas le moteur avant que les vapeurs de carburant ne se soient dissipées. • Mélangez et ajoutez le carburant dans un endroit bien aéré et propre en plein air à l'abri des étincelles ou des flammes.

  • Page 31: Après L'utilisation

    • Avec une lame à broussailles, ne coupez rien de plus épais que 1,3 cm (1/2 po) au risque de provoquer un recul violent. • N'essayez pas de toucher ni d'arrêter la lame pendant qu'elle tourne. • La lame continue de tourner à vide une fois le moteur éteint ou la manette des gaz relâchée et peut causer des blessures graves.
  • Page 32 SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.

  • Page 33: Familiarisez-Vous Avec L'appareil

    FAMILIARISEZ-VOUS AVEC L’APPAREIL Applications Utilisation comme désherbeuse : • Coupe d'herbe et de mauvaises herbes légères • Coupe de bordures • Taille autour des arbres, des clôtures, etc. Bouchon du carburant Poignée de l'arbre Manette des gaz Levier bleu Bougie Couvercle du filtre à...

  • Page 34: Instructions De Montage

    INSTRUCTIONS DE MONTAGE INSTALLATION ET RÉGLAGE DE LA POIGNÉE EN J 1. Placez la poignée en J entre les brides supérieure et médiane (Fig. 1). (4) vis Bride supérieure Bride médiane Bride inférieure 2. Maintenez les trois pièces ensemble et introduisez les quatre (4) vis dans les brides supérieure et médiane.
  • Page 35 INSTRUCTIONS DE MONTAGE Protecteur d'accessoire de (3) vis coupe Support du protecteur Installez le protecteur d'accessoire de coupe lorsque vous vous servez de l'appareil comme désherbeuse . AVERTISSEMENT: blessures graves, le protecteur d'accessoire de coupe DOIT toujours être installé lorsque vous vous servez de l'appareil comme désherbeuse.
  • Page 36 INSTRUCTIONS DE MONTAGE 5. Assurez-vous que la lame de coupe est centrée sur le pas de guidage et qu'elle repose à plat contre la bague de l'arbre de sortie (Fig. 12). AVERTISSEMENT: est décentrée, l'appareil vibrera et la lame pourrait s'envoler, ce qui causerait des blessures graves.

  • Page 37: Informations Sur L'huile Et Le Carburant

    INFORMATIONS SUR L'HUILE ET LE CARBURANT MÉLANGE D'HUILE ET DE CARBURANT En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Prenez soin d'utiliser de l’essence sans plomb fraîche et propre. Suivez à la lettre les instructions de mélange de carburant et d'huile.

  • Page 38: Instructions De Démarrage Et Arrêt

    INSTRUCTIONS DE DÉMARRAGE ET ARRÊT AVERTISSEMENT: endroit bien aéré. Les émanations d’oxyde de carbone dans un endroit confiné peuvent être mortelles. AVERTISSEMENT: Tenez-vous en position de démarrage lorsque vous tirez sur la corde de démarrage (Fig. 18). L'opérateur et l'ap- pareil doivent tous deux être en position stable pour éviter des blessures graves.

  • Page 39: Tenue De La Désherbeuse

    TENUE DE LA DÉSHERBEUSE AVERTISSEMENT: protections (yeux, oreilles, pieds et corps) pour diminuer les risques de blessures durant l'utilisation de l'appareil. Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 19). Vérifiez les points suivants: • L'opérateur porte une visière et des vêtements appropriés. •...

  • Page 40: Coupe Décorative

    COUPE DÉCORATIVE La coupe décorative consiste à déblayer la végétation autour des arbres, des bornes, des clôtures, etc. Tournez entièrement l'appareil de manière à ce que l'accessoire de coupe soit à un angle de 30° par rapport au sol (Fig. 21). UTILISATION DE LA LAME DE COUPE AVERTISSEMENT: protections (yeux, oreilles, pieds et corps) et la ban-...

  • Page 41: Entretien Et Réparations

    ENTRETIEN ET RÉPARATIONS REMARQUE : certaines procédures d'entretien nécessi- tent des compétences ou des outils particuliers. Si vous n'êtes pas sûr de pouvoir les entrepren- dre, emmenez votre appareil dans un atelier, chez un technicien ou un concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.
  • Page 42 ENTRETIEN ET RÉPARATIONS Trous allongés Utiliser avec le fil simple Utiliser avec le SplitLine UNIQUEMENT REMARQUE : le SplitLine peut être utilisé seulement avec le moulinet intérieur à trous allongés. Le fil simple peut être utilisé avec les deux sortes de moulinet intérieur.

  • Page 43: Entretien Du Filtre À Air

    ENTRETIEN ET RÉPARATIONS Installation d'un moulinet prérembobiné 1. Tenez la bobine extérieure d'une main et dévissez le bouton de butée vers à droite (Fig. 24). Inspectez le boulon à l'intérieur du bouton de butée pour vous assurer qu'il se déplace librement. Remplacez le bouton de butée s'il est endommagé.

  • Page 44: Entretien Du Pare-Étincelles

    ENTRETIEN ET RÉPARATIONS ENTRETIEN DU PARE-ÉTINCELLES 1. Retirez le couvercle du filtre à air/silencieux. Voir Retrait du couvercle du filtre à air/silencieux. 2. Repérez le devant du silencieux et les deux (2) boulons qui le retiennent au moteur (Fig. 36). Retirez les deux (2) boulons à...

  • Page 45: Réglage Du Carburateur

    ENTRETIEN ET RÉPARATIONS RÉGLAGE DU CARBURATEUR Le régime ralenti du moteur est réglable par le couvercle du filtre à air/silencieux (Fig. 38). REMARQUE : des réglages non soigneux peuvent endommager sérieusement l'appareil. Les réglages de carburateur doivent être faits par un concessionnaire agréé.

  • Page 46: Entreposage De Longue Durée

    ENTRETIEN ET RÉPARATIONS NETTOYAGE AVERTISSEMENT: graves, éteignez toujours l'appareil et laissez-le refroidir avant tout nettoyage ou entretien. Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse. N'utilisez pas de détergents concentrés. Les nettoyants ménagers contenant des huiles aromatiques tel que le pin et le citron, et les solvants tel que le kérosène peuvent endommager le boîtier ou la poignée en plastique.

  • Page 47: Dépannage

    LE MOTEUR REFUSE DE DÉMARRER C A U S E La commande Marche/Arrêt Stop est en position ARRÊT. Réservoir de carburant vide La poire d'amorçage n'a pas été pressée assez fort Moteur noyé Carburant vieux ou mal mélangé Bougie encrassée Pare-étincelles colmaté...

  • Page 48: Caractéristiques

    CARACTÉRISTIQUES MOTEUR Type de moteur... Refroidi par air, 2-temps Course ... 31,75 mm (1,25 po) Cylindrée ... 31 cc (1,9 po Type d'embrayage ... Centrifuge Régime ralenti... 2.800 - 4.400 tr/min Régime de fonctionnement... 7.200 tr/min Type d'allumage ... Électronique Contact d'allumage...
  • Page 49 REMARQUES...
  • Page 50 REMARQUES...
  • Page 51 GARANTIE PORTANT SUR LES NORMES ANTIPOLLUTION DE L'EPA Vos droits et obligations en vertu de cette garantie La Environmental Protection Agency et MTD LLC (MTD) ont le plaisir de présenter la garantie du dispositif antipollution des petits moteurs à usage tout-terrain datant de 2002 et au-delà. Les nouveaux petits moteurs à usage tout-terrain doivent être conçus, construits et équipés pour être conformes aux strictes normes anti-smog.
  • Page 52 La présente garantie est limitée à quatre-vingt-dix (90) jours à compter de la date d’achat au détail primitive pour tout produit Bolens utilisé à des fins locatives ou commerciales, ou toute utilisa- tion produisant des revenus. POUR L’ENTRETIEN-DEPANNAGE : L’Entretien-dépannage au titre de la garantie est disponible, SUR PRESENTATION DE PREUVE D’ACHAT, AUPRES DU CONCESSIONNAIRE REPARA-...
  • Page 53 Manual del Operador Desde que comenzó a hacer herramientas para jardín en 1850, Bolens ha tenido fama de fabricar productos duraderos y confiables. Con el tiempo, Bolens llevó ese legado de trabajo intenso a la industria de equipos motorizados al aire libre cuando diseñó y fabricó...
  • Page 54 MUCHAS GRACIAS Gracias por haber adquirido este gran producto. Esta moderna herramienta motriz de exteriores está diseñada para brindarle muchas horas de servicio útil. Usted comprobará que es un artefacto que le ahorrará mucho trabajo. Este manual del operador le brinda instrucciones de operación de fácil comprensión.

  • Page 55: Normas Para Una Operacion Segura

    NORMAS PARA UNA OPERACION SEGURA Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los Los símbolos de seguridad se utilizan para llamar su atención sobre posibles peligros. Los símbolos de seguridad y sus explicaciones merecen toda su atención y comprensión.
  • Page 56 NORMAS PARA UNA OPERACION SEGURA • Evite crear una fuente de encendido por combustible derramado. No arranque el motor hasta que se hayan disipado los vapores del combustible. • Aleje la unidad a por lo menos 30 pies (9 m.) del lugar de carga de combustible antes de arrancar el motor.

  • Page 57: Despues Del Uso

    NORMAS PARA UNA OPERACION SEGURA • Una cuchilla en deslizamiento puede causar graves lesiones mientras continúa girando luego de apagar el motor o de soltar el gatillo del regulador. Mantenga buen control hasta que la cuchilla se haya detenido por completo.
  • Page 58 NORMAS PARA UNA OPERACION SEGURA SIMBOLOS DE SEGURIDAD E INTERNACIONALES Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación. SIMBOLO SIGNIFICADO •...

  • Page 59: Conozca Su Unidad

    NORMAS PARA UNA OPERACION SEGURA CONOZCA SU UNIDAD APLICACIONES Como recortador: • Corte de césped y hierbas delgadas • Recorte de bordes • Recorte decorativo alrededor de árboles, cercos, etc. Tapa del combustible Mango de la cuerda de Mango del eje Control del regulador Palanca azul...

  • Page 60: Instrucciones De Ensamble

    INSTRUCCIONES DE ENSAMBLE En algunas unidades, la manija en J puede estar ya instalada y sólo requiere aflojar los tornillos y ajustar la manija en J de acuerdo con el operador. Proceda al paso 6 para ajustar la manija en J si ya está instalada. INSTALACIÓN Y AJUSTE DE LA MANIJA EN J Instalación 1.
  • Page 61 INSTRUCCIONES DE ENSAMBLE INSTALACIÓN DEL ARNÉS ADVERTENCIA: el hombro cuando use la cuchilla de corte a fin de evitar graves lesiones personales. 1. Pase la correa a través del centro de la hebilla. 2. Pase la correa sobre la barra transversal y hacia abajo a través de la ranura de la hebilla (Fig.
  • Page 62 INSTRUCCIONES DE ENSAMBLE Orificio del buje del eje Ranura de la varilla de cierre Varilla de cierre 1. Alinee el orificio del buje del eje con la ranura de la varilla de cierre e inserte la varilla de cierre en el orificio del buje del eje (Fig.
  • Page 63 INSTRUCCIONES DE ENSAMBLE 8. Ajuste la tuerca en sentido antihorario contra la cuchilla mientras sostiene la varilla de cierre; • Si usa una llave de torsión y un casquillo de 5/8 de pulgada, ajuste a: 37 -38 N•m. 325 - 335 pulgadas • libra, 27 - 28 pies •...
  • Page 64 INFORMACION ACERCA DEL ACEITE Y DEL COMBUSTIBLE INSTRUCCIONES PARA MEZCLAR EL ACEITE Y EL COMBUSTIBLE El combustible viejo o mal mezclado son los motivos principales del mal funcionamiento de la unidad. Asegúrese de usar combustible nuevo, limpio y sin plomo. Siga las instrucciones en detalle para mezclar correctamente el aceite y el combustible.

  • Page 65: Instrucciones De Arranque Y Apagado

    INSTRUCCIONES DE ARRANQUE Y APAGADO ADVERTENCIA: exterior bien ventilada. Los gases de escape de monóx- ido de carbono pueden ser letales en un área cerrada. ADVERTENCIA: Colóquese en posición de inicio cuando tire de la cuerda de arranque (Fig. 18). El operador y la unidad deben estar en una posición estable al arrancar la unidad para evitar graves lesiones personales.

  • Page 66: Instrucciones De Operacion

    INSTRUCCIONES DE OPERACION COMO SOSTENER EL RECORTADOR ADVERTENCIA: sus ojos, audición, pies y cuerpo para reducir el riesgo de una lesión al operar esta unidad. Antes de operar esta unidad, párese en posición de operación (Fig. 19). Verifique lo siguiente: •...

  • Page 67: Recorte Decorativo

    INSTRUCCIONES DE OPERACION RECORTE DECORATIVO El recorte decorativo se realiza eliminando toda la vegetación de alrededor de los árboles, postes, cercos, etc. Gire toda la unidad a modo de que el accesorio de corte se ubique a un ángulo de 30° con el suelo (Fig 21). ADVERTENCIA: para sus ojos, audición, pies y cuerpo para reducir el riesgo de una lesión al operar esta unidad.

  • Page 68: Programa De Mantenimiento

    INSTRUCCIONES DE MANTENIMIENTO Y REPARACION NOTA: Algunos procedimientos de mantenimiento pueden requerir el uso de herramientas o habil- idades especiales. Si no está seguro acerca de estos procedimientos, lleve su unidad a un establecimiento de reparación, persona o dis- tribuidor de servicio autorizado que arregle motores para uso fuera de la carretera.
  • Page 69 INSTRUCCIONES DE MANTENIMIENTO Y REPARACION Orificios ranurados Para usar SÓLO con Para usar con SplitLine™ o línea individual NOTA: La línea SplitLine™ sólo puede usarse con el car- rete interior con los orificios ranurados. La línea individual puede usarse en cualquier tipo de carrete interior.

  • Page 70: Mantenimiento Del Filtro De Aire

    INSTRUCCIONES DE MANTENIMIENTO Y REPARACION INSTALACIÓN DE UN CARRETE PREBOBINADO 1. Sostenga la bobina exterior con una mano y desenrosque el botón de tope en sentido antihorario (Fig. 24). Inspeccione el perno dentro del botón de tope para verificar que se mueva con libertad. Cambie el botón de tope si está...
  • Page 71 INSTRUCCIONES DE MANTENIMIENTO Y REPARACION MANTENIMIENTO DEL PARACHISPAS 1. Quite el filtro de aire / tapa del silenciador. Ver Remoción de la Tapa del Filtro / Silenciador. 2. Ubique el frente del silenciador y los dos (2) pernos que lo sujetan al motor (Fig.

  • Page 72: Ajuste Del Carburador

    INSTRUCCIONES DE MANTENIMIENTO Y REPARACION AJUSTE DEL CARBURADOR La velocidad lenta del motor puede ser ajustada por la cubierta del silenciador / filtro de aire (Fig. 38). NOTA: Los ajustes realizados sin cuidado pueden dañar seriamente su unidad. Los ajustes del carburador deben ser realizados por un proveedor de servi- cio autorizado.

  • Page 73: Almacenamiento Prolongado

    INSTRUCCIONES DE MANTENIMIENTO Y REPARACION LIMPIEZA ADVERTENCIA: personales, apague siempre su recortador y espere que se enfríe antes de limpiarlo o realizar todo tipo de mantenimiento. Use un cepillo pequeño para limpiar la parte exterior de la unidad. No use detergentes fuertes. Los limpiadores domésticos que contienen aceites aromáticos como pino y limón, y con solventes como el queroseno pueden dañar el bastidor de plástico y la manija.

  • Page 74: Resolucion De Problemas

    RESOLUCION DE PROBLEMAS EL MOTOR NO ARRANCA C A U S A El control de apagado On/Off está en posición de OFF El tanque de combustible está vacío La bombilla de cebado no fue oprimida lo suficiente El motor está inundado El combustible es viejo o está...

  • Page 75: Especificaciones

    ESPECIFICACIONES MOTOR Tipo de motor ... Enfriado por aire, de 2 ciclos Carrera ... 1.25 pulg. (31.75 mm) Desplazamiento ... 1.9 pulg. cúbicas (31 cc) Tipo de embrague ... Centrífugo R.P.M. de velocidad mínima ... 2,800 - 4,400 r.p.m. R.P.M. de operación ... 7,200+ r.p.m. Tipo de encendido ...
  • Page 76 Declaración de Garantía de Control de Emisiones de la EPA Sus Derechos y Obligaciones de la Garantía La Agencia de Protección Ambiental y MTD LLC (MTD) se complacen en explicar la garantía del sistema de control de emisiones para su pequeño motor para uso fuera de la carretera del 2002 y posterior. Los nuevos motores pequeños para uso fuera de la carretera tienen que diseñarse, construirse y equiparse para cumplir las normas contra smog más estrictas.
  • Page 77 NOTAS...

  • Page 78: Parts List

    791-613102 Recoil Spring 791-611061 Rope Guide 791-181441 Pulley Retainer Assembly 791-181079 Pull Handle PARTS LIST Item ENGINE PARTS - MODEL BL250 2-CYCLE GAS TRIMMER Part No. Description 791-613103 Rope 753-04253 Starter Housing Assembly (includes 25–29 & 31) 791-181862 Housing Screw...
  • Page 79 BOOM AND TRIMMER PARTS - MODEL BL250 2-CYCLE GAS TRIMMER Item Part No. Description 791-00040 Throttle Housing and Trigger Assembly (includes 2-4) 791-00041 Throttle Trigger Lock-Out 791-00042 Throttle Trigger 791-182690 Throttle Trigger Spring 791-182405 Switch Assembly 791-182877 Throttle Cable Assembly...
  • Page 80 Troy-Bilt. Troy-Bilt se reserva el derecho a cambiar o mejorar el diseño de cualquier Producto Bolens sin asumir cualquier obligación en cuanto a modificar cualquier producto previamente fabricado. GUARDE ESTAS INSTRUCCIONES PARA USARLAS COMO REFERENCIA EN EL FUTURO.
