ОБЩО ОПИСАНИЕ
Клетъчният контролер (КК) е предназначен да разширява обхвата на пожароизвестителната система VIT, като ретранслира сигналите
между пожароизвестителите, другите КК в системата и централата. Комуникацията се осъществява посредством високочестотно
радиоизлъчване. Контролерът е снабден с един контролируем изход за пожар, който е предназначен да управлява външни за системата
устройства. Изходът на устройството може да бъде присъединен към някоя зона. Така, при събитие "Пожар" в зоната ще задейства изхода на КК.
КК се състои от захранване закрепено на шаси (поз.3, фиг.2) и радиомодул с външна антена (поз.2, фиг.2), монтирано в пластмасова кутия с
основа (поз.5, фиг.2), капак (поз.7, фиг.2) и клеми за свързване към външни устройства (поз.2, фиг.3).
Вградената индикация (зелен (поз.1, фиг.1), жълт (поз.2, фиг.1) и червен (поз.3, фиг.1) светодиоди) дава информация за състоянието на
контролера:
- Режим "Свързване" – Червен и жълт светодиоди светят едновременно. КК сканира всички честотни канали. При откриването на централа
или друг КК предава заявка за присъединяване към мрежата. Ако тя бъде удовлетворена, КК се регистрира в конфигурацията на централата и се
превключва в режим "Сервизен". Възможно е връщане в режим "Свързване" при отпадане на радиовръзката между него и друг КК (централата);
- Режим "Сервизен" – Зеленият светодиод присветва с различна честота, пропорционална на установеното качество на връзка с централа
или друг КК. При голямо затихване на радиосигнала, присветването на зеления светодиод преминава в присветване на червения светодиод.
Загубата на връзка с централа (клетъчен контролер) се индицира с постоянна червена светлина или пълното изгасване на всички свтодиоди за
повече от 15 секунди. В този режим се извършва оценка на проходимостта на сигнала между КК и централата или друг КК. Комуникацията се
извършва на по-кратки периоди от време, като от менюто на централата могат да бъдат преглеждани и настройвани мрежовите параметри на КК.
- Режим "Охрана" – Зеленият светодиод свети постоянно. КК проверява периодично състоянието на мрежовото и акумулаторното
захранване и изпраща статуса си до централата.
- Режим "Пожар" – Червения светодиод свети постоянно и изходът е задействан. КК остава в това състояние до приемане на ресетираща
команда от централата и изключване на изхода;
- Режим "Повреда" – Жълтия светодиод свети постоянно. КК запазва мрежовите си функции. Възможни са следните повреди (изобразени
на дисплея на централата):
- Отпадане на мрежово или акумулаторно захранване;
- Повреда изход постояннотоково захранване (24V);
- Късо съединение или прекъсване в контролируемия изход;
- Режим "Регистрация" – Този режим е автономен за КК и работи в комбинация с останалите режими. Той позволява
Разрешаването/Забраняването на регистрация на нови устройства през КК.
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Захранващо напрежение
Мрежово
Акумулаторно
- тип на акумулатора
- номинално напрежение/капацитет C20 на акумулатора 12 V/1,2 Ah
- крайно напрежение на разряд
- зарядно напрежение
- консумация от акумулаторното захранване
Изход за постояннотоково захранване
Напрежение
Максимален ток
Контролируем изход за пожарна тревога
Тип
Електрически параметри
Максимален ток
Индикации на състоянието
Светлинна
Сечение на свързващите проводници
Време за установяване
Степен на защита
Работен температурен диапазон
Устойчивост на относителна влага (без конденз)
Габаритни размери ( без антената )
Маса без акумулатори, не повече от
МОНТАЖ И ВЪВЕЖДАНЕ В ЕКСПЛОАТАЦИЯ
Устройството се монтира на стена в закрити помещения, като разстоянието от върха на антената до тавана на помещението трябва да
е поне 20 сантиметра.
1. Препоръки на производителя
1.1. Клетъчния контролер не трябва да бъде монтиран на места отдалечени с повече от една преграда (стена) от централата или друг клетъчен
контролер. Изключения от това правило се допускат при проверена работоспособност от монтажния екип.
1.2. На обекти, където работят и други устройства в честотния обхват от 2.4GHz, се препоръчва, пожароизвестителната система да бъде
изградена на канал, който ще бъде заеман само от нея.
2. Оценка на проходимостта на сигнала
Преди пристъпване към монтаж на КК, на избраното от инсталатора място е необходимо да бъде извършена внимателна оценка за
проходимостта на сигнала спрямо КК или централата. „Гръбнакът" на безжичната пожароизвестителна система се изгражда от централа
VIT 01 и клетъчни контролери VIT 02.
Оценката за проходимост на сигнала при КК се извършва в следния ред:
2.1. Осигурява се централа VIT01 или друг клетъчен контролер VIT02, който е свързан към централа VIT01.
2.2. Устройствата трябва да са поставени в режим "Регистрация" (Виж Паспорт на VIT01).
2.3. Присъединява се антената.
2.4. Демонтира се капака (поз.7, фиг.2) от основата (поз.5, фиг.2) чрез развиване на четирите винта (поз.1, фиг.2). Монтира се акумулатора (поз.6,
фиг.2) и се присъединяват проводниците към клемите му. Червения проводник към (+), а синия към (-) на акумулатора. Светва жълтият светодиод
(отпаднало мрежово токозахранване). КК сканира всички канали. Изчаква се регистрацията му от централата.
2.5. Извършва се оценка на проходимостта на сигнала в режим „Сервизен " на клетъчния контролер спрямо мястото за монтаж ,без устройството
да е монтирано трайно на стената. Това позволява, при необходимост да се избере по-подходящо място за монтаж.
220/230V ( 50/60Hz )
оловен, гелообразен електролит
9 V DC
14 V DC
< 60mA max
в дежурен режим при 12V пикова стойност
1 бр.
24( +2/-4 )V DC
400 mA
1 бр.
потенциален
24( +2/-4 )V DC
400 mA
светодиодна (жълт, зелен и червен)
(0,8 –1,5) mm2
30 sec.
Ip50
минус 10oC до 55oC
≤ 95%
(130 х 170 х 80) mm
0,400 kg
Производител: УниПОС ООД, Р. България, 5800 Плевен, ул. Сан Стефано 47, http://www.unipos-bg.com
КЛЕТЪЧЕН КОНТРОЛЕР
тип VIT02
Паспорт 06-VIT02-02-17
1
2
3

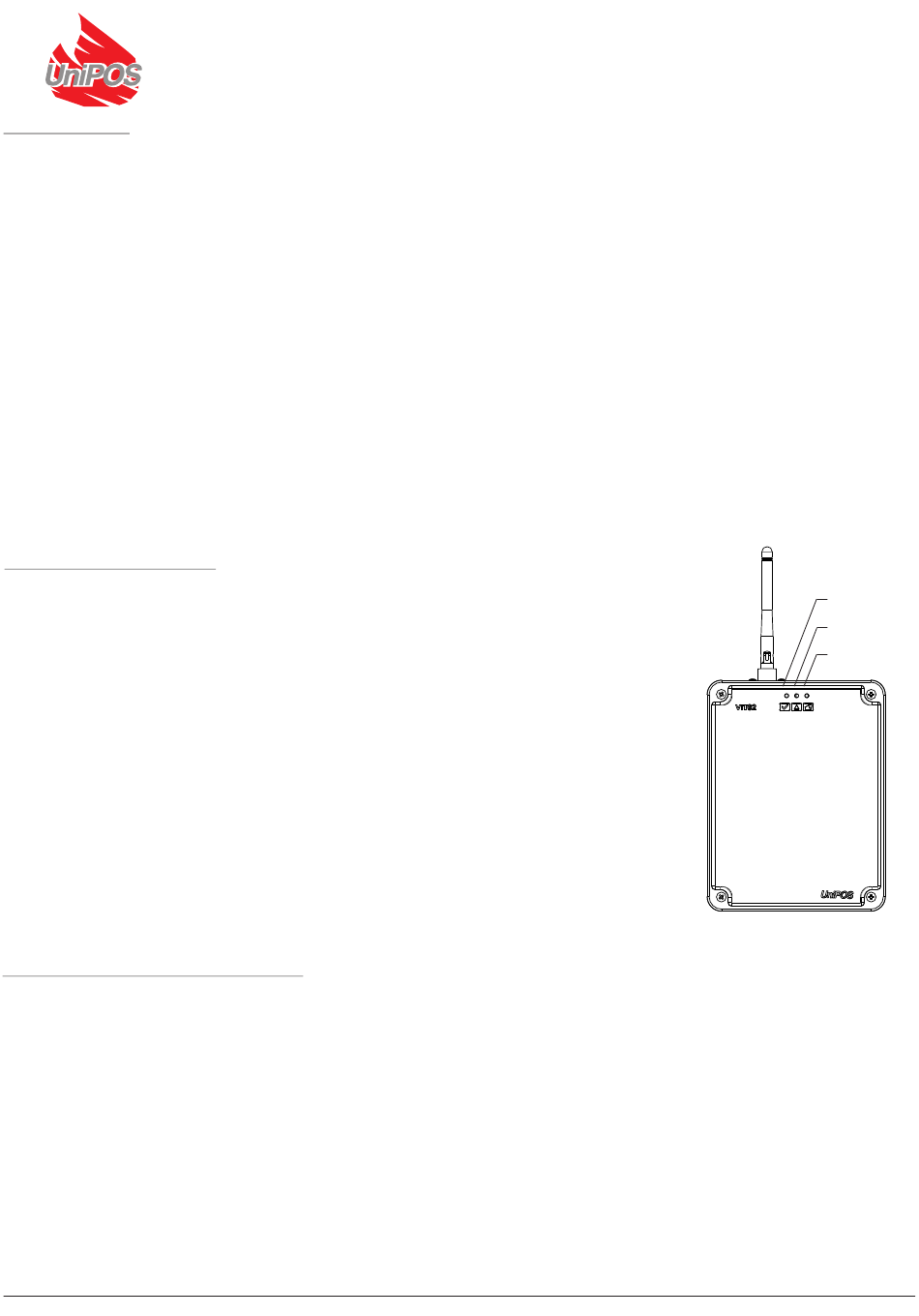

Фиг.1
