SOMFY animeo 6 AC IB+ DRM Installation Manual
  1. Manuals
  2. Brands
  3. SOMFY Manuals
  4. Controller
  5. Animeo Motor Controller 6 AC IB+ DRM
  6. Installation manual

SOMFY animeo 6 AC IB+ DRM Installation Manual

Motor controller
Hide thumbs Also See for animeo 6 AC IB+ DRM:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 10

Quick Links

Download this manual
SOLUTIONS FOR BUILDING CONTROL
animeo

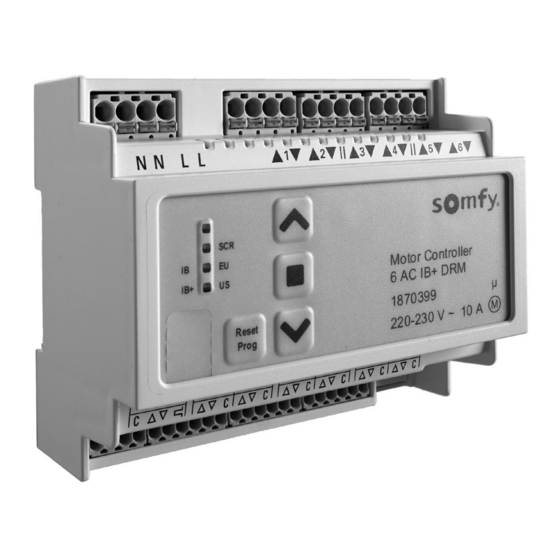

Motor Controller 6 AC IB+ DRM
Návod k instalaci
Installationsvejledning
Gebrauchsanweisung
Installation guide
© 2020, SOMFY ACTIVITES SA. ALL RIGHTS RESERVED. REF. 5151045C – 2020/06/30
Guía de instalación
Notice d'installation
Guida all'installazione
Montagehandleiding
Installasjonsanvisninger
Instrukcja instalacji
Installationsanvisningar
Инструкция по монтажу
Montaj kılavuzu
Ref. 1870399

Advertisement

loading

Related Manuals for SOMFY animeo 6 AC IB+ DRM

Summary of Contents for SOMFY animeo 6 AC IB+ DRM

  • Page 1 Motor Controller 6 AC IB+ DRM Montaj kılavuzu Installasjonsanvisninger Návod k instalaci Guía de instalación Installationsvejledning Notice d’installation Instrukcja instalacji Gebrauchsanweisung Guida all‘installazione Installationsanvisningar Installation guide Montagehandleiding Инструкция по монтажу Ref. 1870399 © 2020, SOMFY ACTIVITES SA. ALL RIGHTS RESERVED. REF. 5151045C – 2020/06/30...
  • Page 2 108 mm = 6 TE 63 mm Motor 3 - 6 Mains 230 V AC N N L L Mains Motor Controller 6 AC IB+ DRM 1870399 Reset Prog 220 - 230 V ~ 10 A Mains IB / IB+ Local 1 Local 2 Local 3 Local 4...
  • Page 3 Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Reset Prog Prog Prog Prog Prog Prog Prog Prog Prog Prog Prog Prog Prog Prog Prog Prog Prog Prog Prog Prog...
  • Page 4 Elektrosestava budov musí obsahovat všepólový spínač pro umožnění současné izolace všech fází od zdroje napájení alespoň 3mm vrstvou. SOMFY neponese žádnou odpovědnost za závady a škody způsobené nedodržením těchto instrukcí. Tyto instrukce si prosím uschovejte pro pozdější využití. m Samostatné kabely motoru musí být opatřeny elektrickou ochranou, která odpovídá aktuálnímu přípust- nému zatížení...
  • Page 5 Rozměry krytu (š × v × h) 108 x 90 x 63 mm Hmotnost 245 g Třída ochrany Stupeň krytí IP 20 Stupeň znečištění Shoda www.somfy.com/ce VODIČ Připojení k … Vodič Kroucené páry Maximální délka Délka obnaženého vodiče Pohony Min. 4 x 0,75 mm /18 AWG 6 mm...
  • Page 6 En afbryderkontakt for alle poler skal indbygges i bygningens elektriske installation for at give samtidig separation på mindst 3 mm for alle faser fra forsyningen. SOMFY påtager sig intet ansvar for defekter eller ska- der forårsaget på grund af ikke overholdelse af disse instruktioner. Opbevar denne vejledning til fremtid brug.
  • Page 7 PC-ABS Kabinetmål (b x h x d) 108 x 90 x 63 mm Vægt 245 g Beskyttelsesklasse Beskyttelsesgrad IP20 Forureningsgrad Overensstemmelse www.somfy.com/ce KABEL Forbinder til … Kabel Parsnoede Maks. længde Afisolerings- længde Motorer Min. 4 x 0,75 mm /18 AWG 6 mm Maks.
  • Page 8 Hauptschalter vorhanden sein, mit dem sich alle Phasen gleichzeitig mit einem Abstand von mindestens 3 mm von der Netzstromversorgung trennen lassen. SOMFY haftet nicht für Schäden oder Unfälle, die durch eine Nichtbeachtung dieser Anleitung entstehen. Bewahren Sie diese Hinweise für die zukünftige Verwendung sorgfältig auf.

  • Page 9: Technische Daten

    PC-ABS Gehäuseabmessungen (B x H x T) 108 x 90 x 63 mm Gewicht 245 g Schutzklasse Schutzgrad IP20 Verschmutzungsgrad Konformitätserklärung www.somfy.com/ce VERDRAHTUNG Verbindung zu … Kabel Verdrilltes Max. Länge Abisolierlänge Adernpaar Motoren Min. 4 x 0,75 mm /18 AWG 6 mm Max.
  • Page 10 An all-pole mains switch shall be incorporated in the electrical installation of the building to provide simultaneous separation of at least 3 mm for all phases from the supply. SOMFY cannot accept any liability for defects and damage caused by failure to follow these instructions. Please keep these instructions for future reference.
  • Page 11 Housing dimensions (w x h x d) 108 x 90 x 63 mm Weight 245 g Protection class Degree of protection IP20 Pollution degree Conformity www.somfy.com/ce CABLE Connection to … Cable Twisted pair Max. length Stripping length Motors Min. 4 x 0.75 mm /18 AWG 6 mm/0.24 “...
  • Page 12 Los cables de los motores individuales deben estar aislados de acuerdo con la capacidad de corriente de los cables utilizados. Por la presente, Somfy declara que este producto cumple con los requisitos básicos y demás disposi- ciones pertinentes recogidas en las directivas europeas aplicables en la Unión Europea. Encontrará una declaración de conformidad en la página web www.somfy.com/ce.
  • Page 13 PC-ABS Dimensiones de la estructura (An. x Al. x Pr.) 108 × 90 × 63 mm Peso 245 g Clase de protección Índice de protección IP20 Grado de contaminación Conformidad www.somfy.com/ce CABLE Conexión a … Cable Par trenzado Longitud Longitud de máxima pelado Motores Mín. 4 x 0,75 mm...
  • Page 14 3 mm sur toutes les phases de l’alimentation. SOMFY décline toute responsabilité en cas de défauts ou de dommages résultant du non-respect de cette notice. Veuillez conserver cette notice pour pouvoir la consulter ultérieurement.

  • Page 15: Caractéristiques

    Dimensions du boîtier (l x h x p) 108 x 90 x 63 mm Poids 245 g Classe de protection Degré de protection IP20 Degré de pollution Conformité www.somfy.com/ce CÂBLE Connexion vers ... Câble Paires torsadées Longueur max. Longueur de dénudage Moteurs Min. : 4 x 0,75 mm /20 AWG...
  • Page 16 I singoli cavi del motore devono essere protetti elettricamente in base alla portata di corrente dei cavi usati. Con la presente, Somfy dichiara che il prodotto è conforme ai requisiti essenziali e alle altre disposizio- ni pertinenti delle direttive europee applicabili per l’Unione europea. Una dichiarazione di conformità è...

  • Page 17: Specifiche Tecniche

    Dimensioni carter (l x a x d) 108 x 90 x 63 mm Peso 245 g Classe di protezione Grado di protezione IP20 Livello di inquinamento Conformità www.somfy.com/ce CABLE Collegamento a ... Cavo Doppino Lunghezza Lunghezza di massima spelatura Motori Min.
  • Page 18 De afzonderlijke motorkabels moeten elektrisch beveiligd worden aan de hand van de stroombelastbaar- heid van de gebruikte kabels. Somfy verklaart hierbij dat dit product conform is aan de essentiële eissen en aan andere relevante bepa- lingen van de Europese richtlijnen welke toepasbaar zijn voor de hele Europese Unie. Een conformiteits- verklaring staat te beschikking op het volgend internet adres www.somfy.com/ce.
  • Page 19 Afmetingen behuizing (b x h x d) 108 x 90 x 63 mm Gewicht 245 g Beschermingsklasse Beschermingsklasse IP20 Vervuilingsgraad Conformiteit www.somfy.com/ce KABEL Aansluiten op … Kabel Getwist paar Maximale lengte Striplengte Motoren Min. 4 x 0,75 mm /18 AWG 6 mm Max.
  • Page 20 Det skal være en allpolet nettbryter i det elektriske anlegget i bygningen, som skal gi samtidig kontaktav- stand på minst 3 mm for alle faser fra forsyningen. SOMFY frasier seg ethvert ansvar for defekter og skader som skyldes manglende overholdelse av denne veiledningen. Oppbevar denne veiledningen for senere bruk.
  • Page 21 Mål for hus (b x h x d) 108 x 90 x 63 mm Vekt 245 g Beskyttelsesklasse Beskyttelsesindeks IP20 Forurensningsgrad Samsvar www.somfy.com/ce KABEL Tilkobling til … Kabel Parsnodd Maks. lengde Strippelengde Motorer Min. 4 x 0,75 mm / 20 AWG 6 mm Maks.
  • Page 22 3 mm wszystkich faz od zasilania.SOMFY nie ponosi żadnej odpowiedzialności z tytułu usterek i uszkodzeń powstałych na skutek nie- przestrzegania niniejszych zaleceń. Należy zachować tę instrukcję, aby móc korzystać z niej w przyszłości.
  • Page 23 Wymiary obudowy (szer. x wys. x gł.) 108 x 90 x 63 mm Masa 245 g Klasa ochrony Stopień ochrony IP20 Stopień zanieczyszczenia Zgodność www.somfy.com/ce PRZEWÓD Podłączenie do ... Przewód Skrętka dwuży- Maks. długość Długość odcinka do łowa ściągania izolacji Napędy...
  • Page 24 ствии с действующими правилами. Электрооборудование здания должно быть оснащено всеполюсным выключателем электропитания, обеспечивающим синхронное размыкание всех фаз с минимальным зазо- ром между разомкнутыми контактами 3 мм. SOMFY не несет ответственность за неисправности и повреж- дения, вызванные несоблюдением настоящей инструкции. Сохраните настоящую инструкцию для справки...
  • Page 25 Размеры корпуса (Ш x В x Г) 108 x 90 x 63 мм Вес 245 г Класс защиты Степень пылевлагозащищенности IP20 Степень загрязнения Соответствие нормативным требованиям www.somfy.com/ce ПРОВОД Макс. Длина Подключение к… Провод Витая пара длина зачистки Электродвигатели приводов Мин. 4 x 0,75 мм...
  • Page 26 En allpolig huvudbrytare ska ingå i byggnadens elinstallation för att ge samtidig separa- tion på minst 3 mm för alla faser från försörjningen. SOMFY kan inte hållas ansvarigt för ev. fel och skador som uppstår på grund av att dessa anvisningar inte följs. Spara dessa anvisningar.
  • Page 27 Höljets dimensioner (b x h x d) 108 x 90 x 63 mm Vikt 245 g Kapslingsklass Kapslingsklass IP20 Föroreningsgrad Försäkran om överensstämmelse www.somfy.com/ce KABEL Anslutning till … Kabel Partvinnad kabel Maximal längd Skalningslängd Motorer Min. 4 x 0,75 mm /18 AWG 6 mm Max.
  • Page 28 Özel motor kabloları, kullanılan kabloların akım taşıma kapasitesine göre elektriksel olarak korunmalıdır. Bu belgeyle SOMFY, bu ürünün Avrupa Birliği Direktiflerine ve konuyla ilgili olarak diğer tüm uygulanabilir Avrupa Birliği Direktiflerinin temel gereksinimlerine uygun olduğunu kabul ve beyan eder. Uygunluk beyanı...
  • Page 29 Muhafaza boyutları (G x Y x D) 108 x 90 x 63 mm Ağırlık 245 g Koruma sınıfı Koruma derecesi endeksi IP20 Kirlilik endeksi Uygunluk www.somfy.com/ce KABLO … Bağlantı Kablo Çift bükümlü Maks. uzunluk Şerit uzunluğu Motorlar Min. 4 x 0,75 mm...
  • Page 30 NOTES ......................................................................................................................................................................................................30/32 - animeo . Motor Controller 6 AC IB+ DRM . Ref. 5151045C...
  • Page 31 NOTES ......................................................................................................................................................................................................31/32 animeo . Motor Controller 6 AC IB+ DRM . Ref. 5151045C -...
  • Page 32 Somfy Activites SA 50 Avenue du Nouveau Monde 74300 Cluses France www.somfy.com/projects...
