Calira 811 Manual

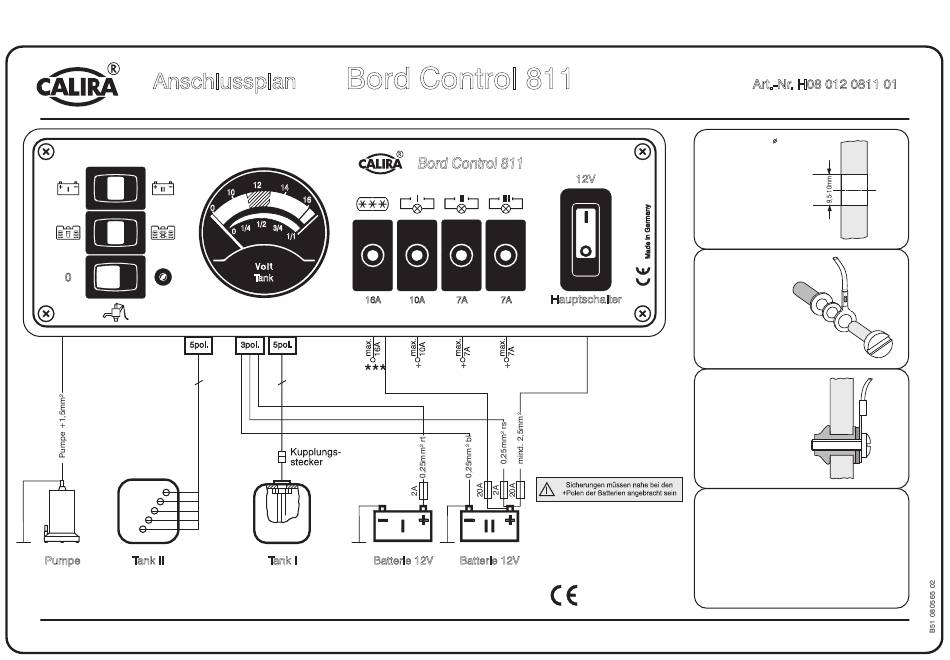

Anschlussplan
0
0
5pol.
5
ws 1
br ¾
gn ½
ge ¼
gr 0
Pumpe Tank II
(Abwasser)
CALIRA Electronic GmbH & Co. KG Lerchenfeldstraße 9 87600 Kaufbeuren-Neugablonz
Bord Control 811
12
14
10
16
1/2 3/4
1/4
0
1/1
Tank
16A
3pol. 5pol.
5
Tank I Batterie 12V
(Frischwasser) (starten)
Bord Control 811
12V
I II III
Hauptschalter
10A 7A 7A
Batterie 12V
(versorgen)
Art.-Nr. H08 012 0811 01
Löcher mit 9,5-10,0mm
wassertank (Tank II) bohren.
Bohrungen von außen, und möglichst
auch von innen, entgraten
Messfühler zusammen-
setzen, Schrauben dabei mit
Dichtmasse oder elastisch-
em Kleber einsetzen,
Schrauben zunächst nur lose
von Hand anziehen
-Messfühler in die Tankbohrung
einsetzen -Kabelfarben beachten-
und mit Schraubendreher fest
anziehen.
Der Rand der Gummidichtung wird
dabei gegen die Außenwand des
Tanks gepresst. Innen bildet sich
eine Gummiwulst, welche die
Bohrung zuverlässig abdichtet
Empfehlung für Leitungsquerschnitte
Elektrische Leitungen sollten, um Spannungsverluste und Überlast-
ungen zu vermeiden, nie zu schwach dimensioniert verlegt werden.
Länge der Leitung und Strombelastung spielen eine wichtige Rolle
beim Festlegen des Querschnittes. Die Werte der nachfolgenden
Empfehlung sollten nicht unterschritten werden.
Länge Strom
bis 1,5m bis 15/30Amp.
bis 3,0m bis 15/30Amp
bis 6,0m bis 15/30Amp
über 6,0m bis 15/30Amp
Made in Germany
in den Ab-
Querschnitt
1,5/4,0mm²
2,5/4,0mm²
4,0/6,0mm²
6,0/10,0mm²
