PDA02-00CSN/PDA02-00CBR
Installation Instructions : Pocket door lock 1-3/8"/ Guide d'installation: Serrures 1-
3/8" pour porte Escamotable

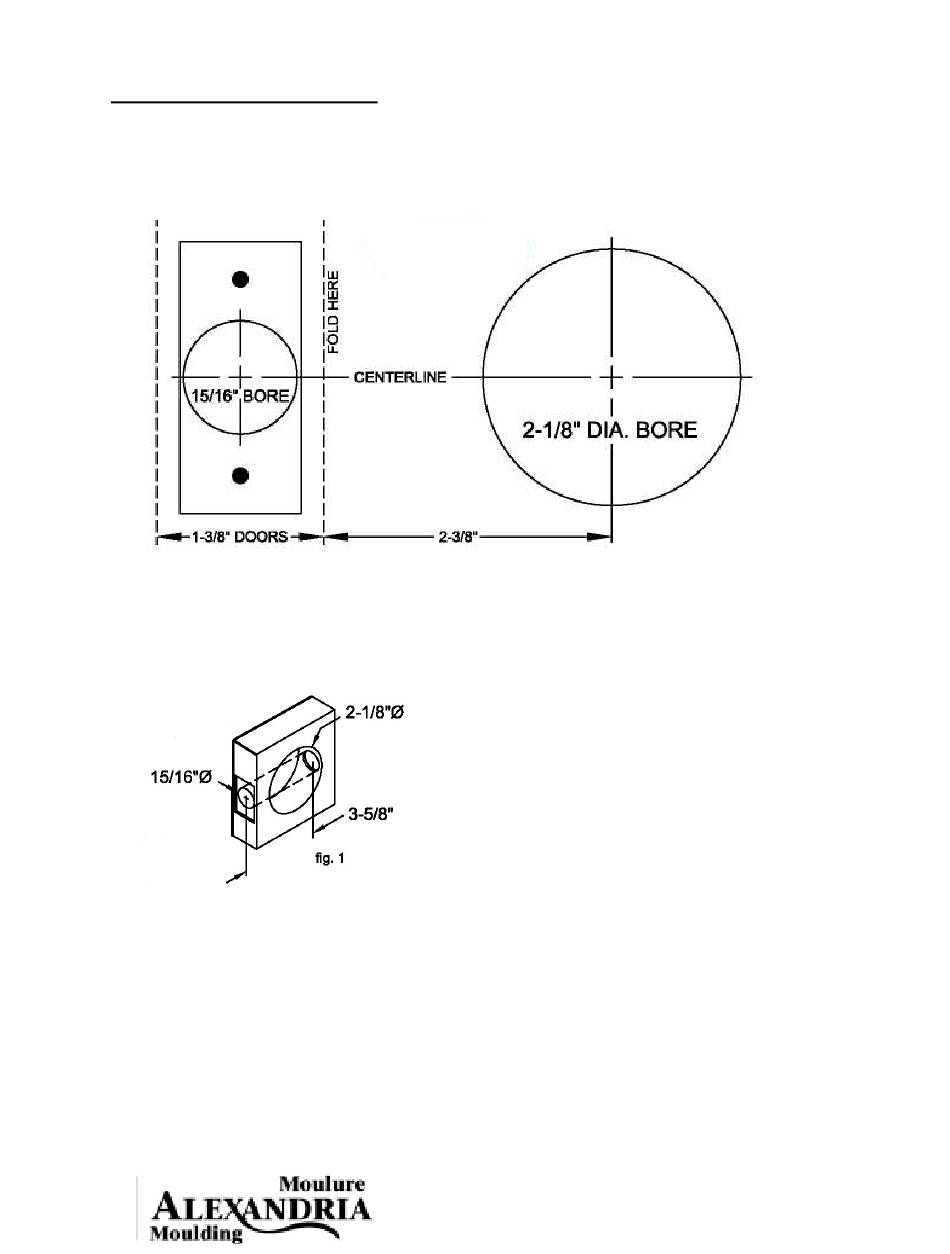

1. Cut template, position centerline 38" from door bottom mark for 2-1/
8" and 15/16" bore.
Coupez le gabarit fourni et positionnez la ligne centrale a 38" à partir du bas de la
porte. Marquez-le à 2-1/8" et 15/16" pour percer les trous.
2. Bore 2-1/8" hole in door face (boring from both sides will prevent splintering of
door skin). Drill 15/16" hole in door edge 3-5/8" deep (fig.1)
Percez un trou de 2 1/8" dans la porte (en
l'éclatement de la peau de la porte). Faites un trou de 15/16", d'une profondeur de 3-
5/8" sur le cote de la porte (fig. 1).
3. Install door and adjust to opening.
Installez la porte et ajustez-la à l'ouverture.
4. Remove strike plate from lock by depressing latch release. Pull off face plate
with factory assembled locating blocks from latch bolt. Install bolt by
perçant
les deux côtés vous évitez
PDA02 Instructions rev0
1
Advertisement
Table of Contents
Summary of Contents for Moulure Alexandria Moulding PDA02-00CSN
- Page 1 PDA02-00CSN/PDA02-00CBR Installation Instructions : Pocket door lock 1-3/8”/ Guide d’installation: Serrures 1- 3/8” pour porte Escamotable 1. Cut template, position centerline 38” from door bottom mark for 2-1/ 8” and 15/16” bore. Coupez le gabarit fourni et positionnez la ligne centrale a 38” à partir du bas de la porte.
- Page 2 depressing small locking button to clear 15/16” diameter bore. Mark for latch plate mortise 3/32” deep – replace bolt. Making sure that the locking button is on desired locking side, fasten latch with ¾” screws provided. Dégagez les plaquettes de la serrure en poussant le loquet de déclenchement. Tirez les plaquettes rondes et les blocs de placement du loquet de fermeture.
