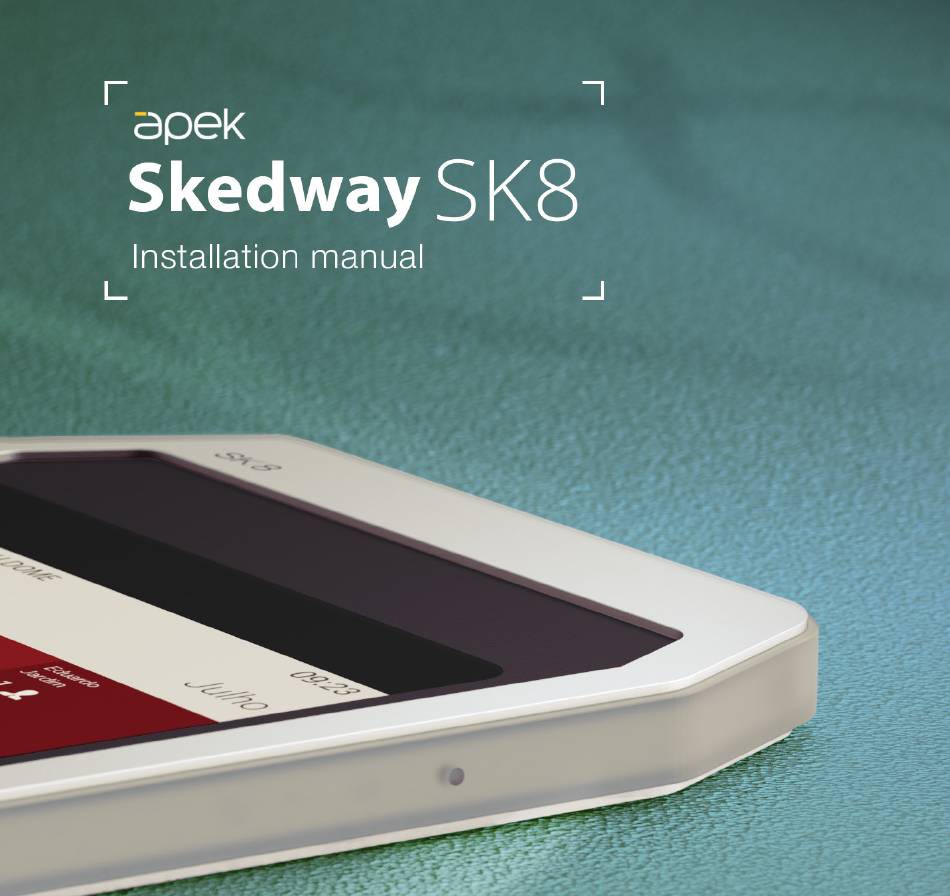

Apek Skedway SK8 Installation Manual

Hide thumbs

Advertisement

Quick Links

1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Skedway SK8 and is the answer not in the manual?

Questions and answers

Summary of Contents for Apek Skedway SK8

  • Page 2 www.apekinternational.com www.apekbrazil.com.br...

  • Page 3: Table Of Contents

    Conteúdo da embalagem Instaling power connector Instalando o conector de energia Glass wall mount 7-12 Montagem em painéis de vidro Wall mount 13-17 Montagem em parede Starting Skedway SK8 18-19 Ligando o Skedway SK8 Technical specifications Especificações técnicas Dimensions Dimensões Support Suporte...
  • Page 4 Box content Conteúdo da embalagem: » 1 Skedway™ SK8 1 Skedway™ SK8 » 1 Wall mount system 1 Sistema de fixação » 1 Activation Key 1 Chave de ativação » 1 Backplate (for glass walls and doors) 1 Placa para acabamento (quando a instalação for feita em porta ou parede de vidro)
  • Page 5 Skedway SK8 On/Off Pin Wall Mount System Power Connector Conector Energia Dock Station...

  • Page 6: Instaling Power Connector

    Installing the power connector Instalando o conector de energia Skedway SK8 has a bivolt power supply, following the steps to connect into the eletric grid: O Skedway SK8 possui alimentação de energia bivolt e deve ser ligado à sua instalação elétrica segundo os seguintes passos: »...
  • Page 7 Cable screw fit Parafuso de fixação do cabo Cable screw fit Parafuso de fixação do cabo...
  • Page 8 » 2º Align the wires so that they engage the indentation at the bottom of the part.(F2) Alinhe os fios para que encaixem com o recuo na parte de baixo da peça.(F2)

  • Page 9: Glass Wall Mount Montagem Em Painéis De Vidro

    Glass wall mount Montagem em painéis de vidro Connect the cables and define the position where Skedway SK8 will be fixed. Após conectados os cabos defina a posição onde será fixado o Skedway SK8. » 1º Make sure that the stand is at the desired height and level.
  • Page 11 Height suggested 49in to 51in Altura sugerida 125cm à 130cm Floor Piso...
  • Page 12 » 4º Align the fixation screws on the side of Skedway SK8 with the stand’s indentation and fit the two pices together. (F6) Encaixe o Skedway SK8 à base de alimentação posicionando os parafusos de fixação na cavidade...
  • Page 13 Double sided PE foam glazing tape film protection Película da fita dupla face...
  • Page 14 Fixation indentantion Cavidade de fixação Fixation screw Side view Parafuso de fixação Visão lateral...

  • Page 15: Wall Mount Montagem Em Parede

    Wall mount Montagem em parede Connect the cables and define the position where Skedway SK8 will be fixed. Após conectados os cabos defina a posição onde será fixado o Skedway SK8. » 1º Connect the power supply cables to the eletric grid, completing the circuit.(F7)
  • Page 16 Standard box 4x2 Caixa padrão 4x2...
  • Page 17 PHS média.(F8) » 3º Align the fixation screws on the sides of Skedway SK8 to the indentation on the top side of stand.(F9) Encaixe o Skedway SK8 à base de alimentação posicionando os parafusos de fixação na cavidade...
  • Page 19 Side view Fixation screw Visão lateral Parafuso de fixação...

  • Page 20: Ligando O Skedway Sk8

    Insert the key on the right top side of the device and slightly press until its turn on.(F10) Para ligar o Skedway SK8 é preciso usar a chave de ativação. Insira a chave na lateral esquerda do aparelho conforme a ilustração e pressione levemente até o...
  • Page 21 Activation Key Chave de ativação Congratulations your Skedway SK8 is intalled! Parabéns você instalou seu Skedway SK8!
  • Page 22 Display 8” IPS (1920x1200px) Tela Processor MTK8167 QuadCore ARM Processador Cortex-A35 @ 1,3GHz Grafic card IMG PowerVR GE8300 Placa gráfica Camera 5Mega Pixels Câmera Memory 32Gb / 2Gb Ram DDR3 Memoria Battery 4000mah Bateria Status LED Green / Red LED Status Vermelho / Verde 2 Connectors for relay activation 2 Conectores relês de ativação...

  • Page 23: Dimensions Dimensões

    Dimensions Dimensões 13mm 53mm 108mm 140mm 147mm...

  • Page 24: Support Suporte

    Caso algum componente listado não esteja incluso na embalagem ou tenha dúvida em relação à instalação, configuração, recursos, operação do sistema e para maiores informações consulte o manual do usuário ou entre em contato: Global support Brazil - SAC csc@apekinternational.com 0800-600-2735 (19) 2515-4325 www.apekinternational.com suporte@apek.com.br www.apekbrazil.com.br...
  • Page 25 www.apekinternational.com www.apekbrazil.com.br...
