Digifast DGMD01S User Manual

M.2 nvme ssd docking base
Hide thumbs

Advertisement

Quick Links

Download this manual
M.2 NVMe SSD
Docking Base
User Manual
Version 1.1
English
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the DGMD01S and is the answer not in the manual?

Questions and answers

Related Manuals for Digifast DGMD01S

Summary of Contents for Digifast DGMD01S

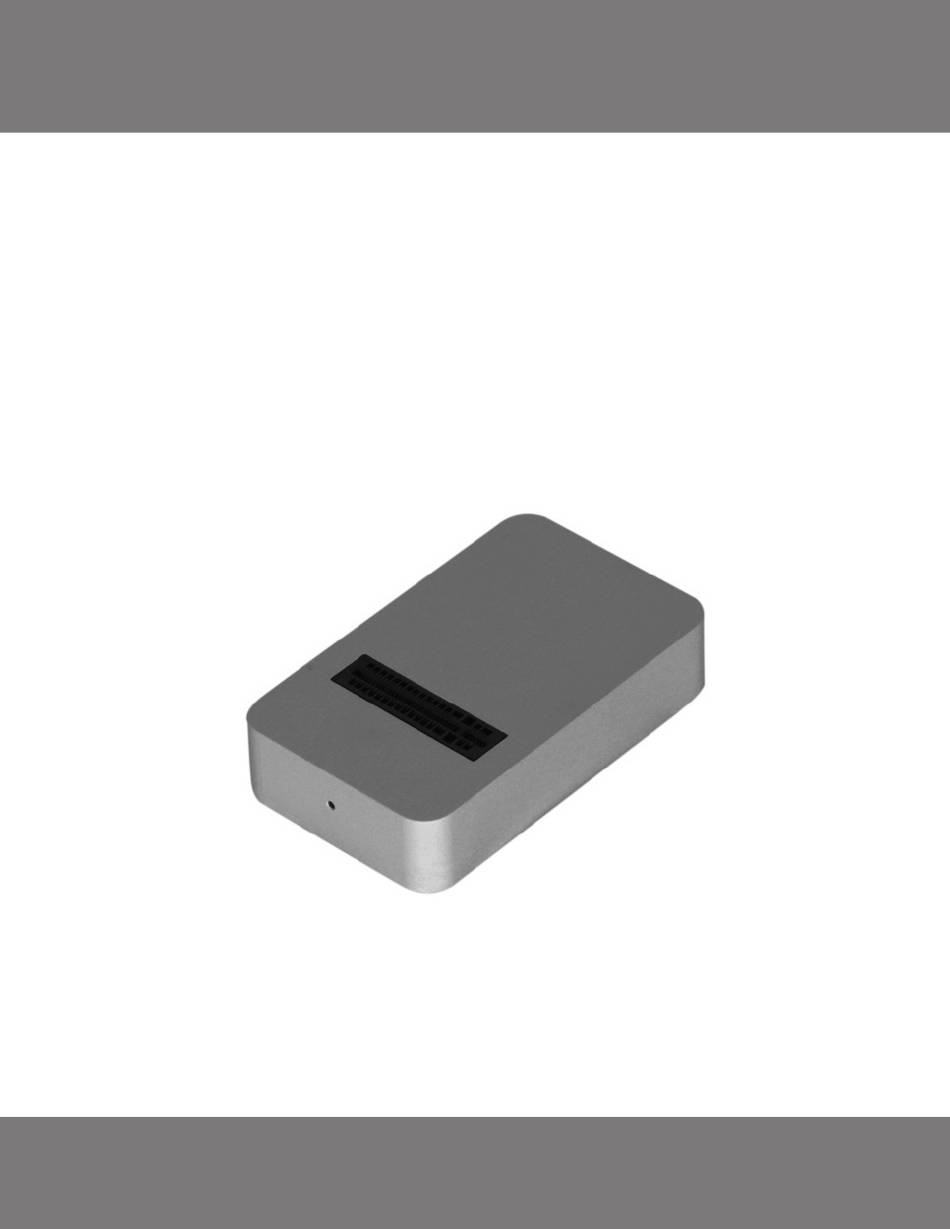

  • Page 1 M.2 NVMe SSD Docking Base User Manual Version 1.1 English...

  • Page 2: Safety Precaution

    Safety Precaution Before using this product, please carefully read through the following pre- cautionary notice and follow its guidelines. Improper use may cause harm to the user and its surrounding environment. WARNING If the user ignores or mishandles the safety notice, then there is risk of serious injury. The guideline indicates clearly of what to be aware.
  • Page 3 Safety Precaution WARNING • Be sure to turn off the power and unplug the connection cord before mov- ing this product. Failure to do so may result in damaging the joint of this device, or possibly getting the cord caught causing the product to fall or injuring the user.

  • Page 4: Before Use

    Before Use • Please carefully read through the safety guidelines to handle the product cor- rectly and safely. • Double check the device is functioning properly before use. • Avoid heat and humidity when using this device. Make sure it is in a dry and clean environment.

  • Page 5: Table Of Contents

    Table of Contents • Safety Precaution ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ P.2 •...

  • Page 6: Product Specification, Content, Supported Ssd

    Product Specification ・ Content ・ Supported SSD ■ Product Specification • Product Model ： DGMD01S • USB Spec ： USB3.1 Gen2 • Interface: Type-C • Support OS (Windows): Windows 7/8/10　 • Support OS(Mac): MacOS 10.10.5 or later 　 • Dimension: 50mm x 30mm x 11mm •...

  • Page 7: Compatible And Incompatible M.2 Ssd

    Compatible and Incompatible M.2 SSD ■ Compatibility of M.2 SSD This product is designed for NVMe M.2 SSD, thus it does not support SATA and AHCI M.2 (NGFF) SSD. Please refer to the diagram below to check if your SSD can be installed. In the case of AHCI M.2 SSD, it may be difficult to distinguish at a quick glance, as they both look extremely similar.

  • Page 8: Attach Heat Sink To Ssd

    Attach Heat Sink to the SSD This article explains how to attach the heat sink to the SSD. Although it is possible to use without attaching the heat sink, it is recommended to at- tach and use the heat sink because the SSD becomes hot during use. About the mounting surface of the heat sink: In the case of double-sided mounting, it is recommended to mount the heat sink on the side where the controller IC is mounted.
  • Page 9 Attach Heat Sink to the SSD ■ Install the heat sink Remove the film of heat dissipation silicon pad and attach the heat sink. ■ Attach the silicon ring Finally, attach the silicon ring to secure the heat sink and the SSD.

  • Page 10: Connect Ssd

    Connect the SSD This page explains how to attach SSD to this product. This product does not support M.2 SSD plug and play. Therefore, even if this product and a PC are connected via USB, it will not be recognized even if you insert an M.2 SSD. Be sure to remove the USB cable from this product when inserting or removing the M.2 SSD.
  • Page 11 Attach Heat Sink to the SSD ■ Connect USB Cable After plugging in the SSD, connect the USB cable to this product and PC. Connection is complete when the LED on the front of the main unit shows a blue light. •...
  • Page 12 How to Safely Remove SSD Before unplugging this product, please remove it using the safe removal pro- cess on the PC. Unplugging the product without safe removal may cause problems such as data loss. This product does not support M.2 SSD plug and play. Therefore, even if only the M.2 SSD is removed, with the USB connection between this product and PC intact, removal cannot be performed normally.

  • Page 13: Troubleshoot

    Troubleshoot If the device does not work properly, then please try the following: ■ SSD cannot be connected • Please check if the SSD you are trying to connect is NVMe. Additionally, check the orientation when inserting the SSD into the connector. ■...
  • Page 14 Digifast is not accountable for any incidental or consequential damages, includ- ing, but not limited to property harm, loss of time or data from use of any Digifast product, or any other damages attributable to product malfunction or failure of...
  • Page 15 M.2 NVMe SSD Docking Base ユーザーマニュアル Version 1.1 日本語...
  • Page 16 安全上のご注意 　ご使用いただく前に、 以下の注意項目をご確認の上、 正しく使用していただく様お願いい たします。 　誤った使用を行った場合には、 使用者ご本人や周囲の方および環境へ損害を与える危険が ございますので、 くれぐれもご注意ください。 警告 この表示を無視して誤った取扱いをすると、 人が死亡または重傷を負う危険が想定されることを示していま す。 • 水が掛かる恐れがある場所や、 屋外には置かないでください。 感電や火災の原因となり ます。 • 接続コー ドが傷があったり、 断線していないかをご確認ください。 切断箇所が導体に触れ ることで感電や火災を引き起こすおそれがあります。 • 発煙や異音、 異臭がした場合には即座に使用を中断してください。 使用を続けると、 火災 や感電、 破裂等を引き起こすおそれがあります。 • 本製品の上に液体が入った容器を置かないでください。 万が一液体がこぼれた場合、 本 製品が破損したり、 感電したりするおそれがあります。 誤って液体が掛かってしまった場 合には使用を即座に中断し、 接続コー ドを抜き、 サポー トセンターまでご相談ください。 •...
  • Page 17 安全上のご注意 注意 この表示を無視して誤った取扱いをすると、 人が傷害を負う危険または物的損害の発生が想定されることを示 しています。 • 本製品を移動する場合には、 必ず電源を切り、 接続コー ドを引き抜いてから行ってくださ い。 接続コードを引き抜かずに移動させようとすると、 本製品との接合部分を破損した り、 コー ドが引っ掛かって本製品の落下、 破損および、 けがを負ったりするおそれがありま す。 • 接続コー ドを引き抜く際は、 必ずプラグの根本付近をつかんで引き抜いてください。 コー ド部分を無理に引っ張るとケーブルやコネクタが破損するおそれがあります。 • 濡れた手で接続コードを差し込んだり引き抜いたりしないでください。 故障するおそれ があります。 • 本製品を直射日光の当たる場所や、 高温になる場所に設置しないでください。 製品が高 温となり、 火災や故障の原因となります。 • 湿度が高い場所やホコリが多い場所に設置しないでください。 火災を引き起こしたり、 感 電したりするおそれがあります。 •...
  • Page 18 ご使用の前に • ご使用になる前に本書をよくお読みのうえ、 本製品を正しく安全にお使いください。 • 接続する機器が予め正常に動作していることを確認してください。 • 高温多湿を避け、 清潔で乾燥した環境でご使用ください。 • 本製品の動作中、 製品本体が発熱するのは正常です。 • 機器に触れる際は、 静電気にご注意ください。 本製品は精密電子機器ですので、 静電気を与 えると誤動作や故障の原因となります。 • 製品を発送するなどの場合は、 破損を防ぐために緩衝材をご使用ください。 • 殺虫剤や揮発性のものを掛けたり、 ゴムやビニール製品を長時間接触させると、 変色したり 塗装が傷む場合があります。 • 長時間使用しないと機能に支障をきたす場合がありますので、 定期的に電源を入れることを お勧めします • 本体の汚れは、 柔らかい布で軽くふき取って下さい。 また、 汚れがひどい時は、 水で薄めた中 性洗剤を使い、 よくふき取って下さい。 （ ベンジンやシンナーは塗装を傷める原因となるため 使用しないで下さい）...
  • Page 19 目次 • 安全上のご注意 ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ P.16 •...
  • Page 20 製品仕様 ・ 内容物 ・ 対応SSD ■ 製品仕様 • 製品型番 ： TＸB01S • USB仕様 ： USB3.1 Gen2 • インターフェイス ： USB Type-C • 対応OS （Windows) : Windows 7/8/１ ０ 　 • 対応OS （Mac） : MacOS 10.10.5以降 　 • 本体寸法 : 50mm x 30mm x 11mm •...
  • Page 21 接続可能なM.2SSD ■ 接続可能なM.2 SSD 本製品はNVMe M.2 SSD専用の ドッキングベースになっていますので、 SATA(NGFF)お よびAHCI M.2 SSDには対応しません。 次の図をご参照の上、 お手持ちのSSDが取り付け 可能かどうかをご確認ください。 特にAHCI M.2 SSDの場合、 NVMe M.2 SSDと同様に 切り欠きが1つのM-Keyの場合があるため、 NVMeとの見分けがつき難い場合があります ので十分にご注意ください。 NVMe M.2 SSD SATA M.2 SSD ・ 端子部分の切り欠きが１つ(M-Key) ・ 端子部分の切り欠きが2つ(B&M-Key) ・ ラベルに 「PCIe」 や 「NVMe」 の表記がある ・...
  • Page 22 SSDにヒー トシンクを取り付ける 本稿ではSSDにヒー トシンクを取り付ける方法を説明します。 ヒー トシンクを取り付けずに 使用することも可能ですが、 SSDは使用中高温になりますので、 ヒー トシンクを取り付けて 使用することをおすすめします。 ヒー トシンクの取付け面について ヒー トシンクを取り付ける面は、 両面実装の場合原則としてコン トローラICが搭載され ている面に取り付けます。 片面実装の場合、 チップが実装されていない基盤面にヒートシンクを取り付けたほう が、 若干放熱の効率が上がります （当社検証による） 。 ■ SSDに放熱シリコンパッ ドを取り付ける 放熱シリコンパッ ドのフィルムをはがし、 SSDに取り付けます。...
  • Page 23 SSDにヒー トシンクを取り付ける ■ ヒー トシンクを取り付ける 放熱シリコンパッ ドのフィルムをはがし、 ヒー トシンクを取り付けます。 ■ シリコンリングを取り付ける 最後にシリコンリングを取り付けてヒー トシンクとSSDを固定します。...
  • Page 24 SSDを接続する 本稿では本製品にSSDを取り付ける方法を説明します。 ご注意 本製品はM.2 SSDのプラグアン ドプレイには対応していません。 そのため、 本製品とPCをUSB接続した状態でM.2 SSDを差し込んでも認識され ません。 M.2 SSDの抜き差しを行う際は、 必ずUSBケーブルを本製品から取り外 した状態で行ってください。 ■ SSDをコネクタに差し込む SSDのコネクタの向きに注意してSSDを本製品のコネクタに差し込みます。...
  • Page 25 SSDを接続する ■ USBケーブルを接続する SSDを差し込んだ後、 USBケーブルを本製品にとPC接続します。 接続後、 本体正面の LEDが青色に点灯したら接続完了です。 • Type-C搭載PCに接続する場合、 Type-C to CケーブルまたはType-A to Type- C変換コネクタを使用して接続してください。 本製品には付属しませんので、 別途お買 い求めいただく様お願いいたします。 • USB3.1 Gen2対応のUSBポートに接続すると、 本製品のパフォーマンスが最大限 に発揮されます。 USB3.0またはUSB2.0ポートに接続した場合、 転送速度の上限は USB3.0(5Gｐ ｓ） 、 USB2.0 （４ ８ ０Mbps)となります。...
  • Page 26 製品の安全な取り外し 本製品を取り外す際には、 PC上で安全な取り外し処理を行ってから取り外してください。 安全 な取り外しを行わずに本製品を取り外すと、 データ消失等のトラブルを招くおそれがあります。 ご注意 本製品はM.2 SSDのプラグアン ドプレイには対応していません。 そのため、 本製品とPCをUSB接続した状態でM.2 SSDのみを取り外しても正常 に取り外しを行うことができません。 M.2 SSDを取り外す際は、 必ず製品の安全な 取り外しを行い、 その後USBケーブルを本製品から取り外した状態で行ってくださ い。 ■ Windowsの場合 タスクバーからUSBアイコンの表示をクリ ックし 「Externalの取り外し」 をクリ ックしま す。 ■ Mac デスク トップに表示されているSSDをDockのごみ箱に ドラッグ＆ ドロップしてください。...
  • Page 27 トラブルシューティング 機器が正常に動作しない場合、 次のことをお試しください。 ■ SSDが取り付けられない • 接続しようとしているSSDがNVMe規格かどうかご確認ください。 また、 SSDをコネクタに 挿入する際の向きもご確認ください。 ■ PCに接続しても認識しない • LEDが点灯していない場合 ： 通電していないので、 USBケーブルの接続が正しいかご確認く ださい。 • LEDが点灯している場合 ： 新品のSSDを組み込んだ場合はフォーマッ トが必要となりま す。 OSの操作マニュアル等をご確認の上、 フォーマッ トを行ってください。 • 本製品をPCとUSB接続したままの状態でM.2 SSDの抜き差しを行ってもM.2 SSDは認 識されません。 M.2 SSDを抜き差しする際は必ず本製品をPCから取り外した状態で行い、 再度USBケーブルを接続してください。 ■ 転送速度が遅い • USB2.0ポー トに接続している場合、 転送速度は最大480MB/秒となります。 高速転送する ためにはUSB3.1またはUSB3.0ポー...
  • Page 28 サポー トのご案内 機器が正常に動作しない、 故障してしまった場合は Digifast サポー トセンターまでお問合せく ださい。 修理や送付先のご案内をいたします。 Digifast サポー トセンター お問い合わせ先 E-MAIL : info@digifast-usa.com お問い合わせはメールのみで承っております。 お電話でのご対応はできませんのであらかじめ ご了承ください。 また、 Digifast Webサイ トの 「サポー トのご案内」 からお問い合わせフォームへアクセスできま すので、 そちらからお問い合わせいただく事も可能です。 Digifast Webサイ ト https://www.digifast-usa.com/...
