Ecodhome 01335-1302-00 Installation Manual

Built-in switch and power meter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Attuatore e misuratore da incasso
Manuale di istruzioni
www.ecodhome.com
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 01335-1302-00 and is the answer not in the manual?

Questions and answers

Summary of Contents for Ecodhome 01335-1302-00

  • Page 1 Attuatore e misuratore da incasso Manuale di istruzioni www.ecodhome.com...

  • Page 2: Table Of Contents

    Sommario 3 – Introduzione 4 – Descrizione e specifiche prodotto 5 – Installazione 7 – Schemi di collegamento 9 – Funzionamento 10 – Smaltimento 11 – Garanzia...

  • Page 3: Introduzione

    Introduzione SmartDHOME vi ringrazia per aver scelto questo attuatore e misuratore da incasso per l’automazione degli impianti. Il presente modulo è un dispositivo certificato Z-Wave, compatibile con i gateway della linea MyVirtuoso Home. Tutti i dispositivi Z-Wave alimentati dalla rete elettrica svolgono anche la funzione di ripetizione di segnale aiutando ad eliminare possibili zone d’ombra del segnale.

  • Page 4: Descrizione E Specifiche Prodotto

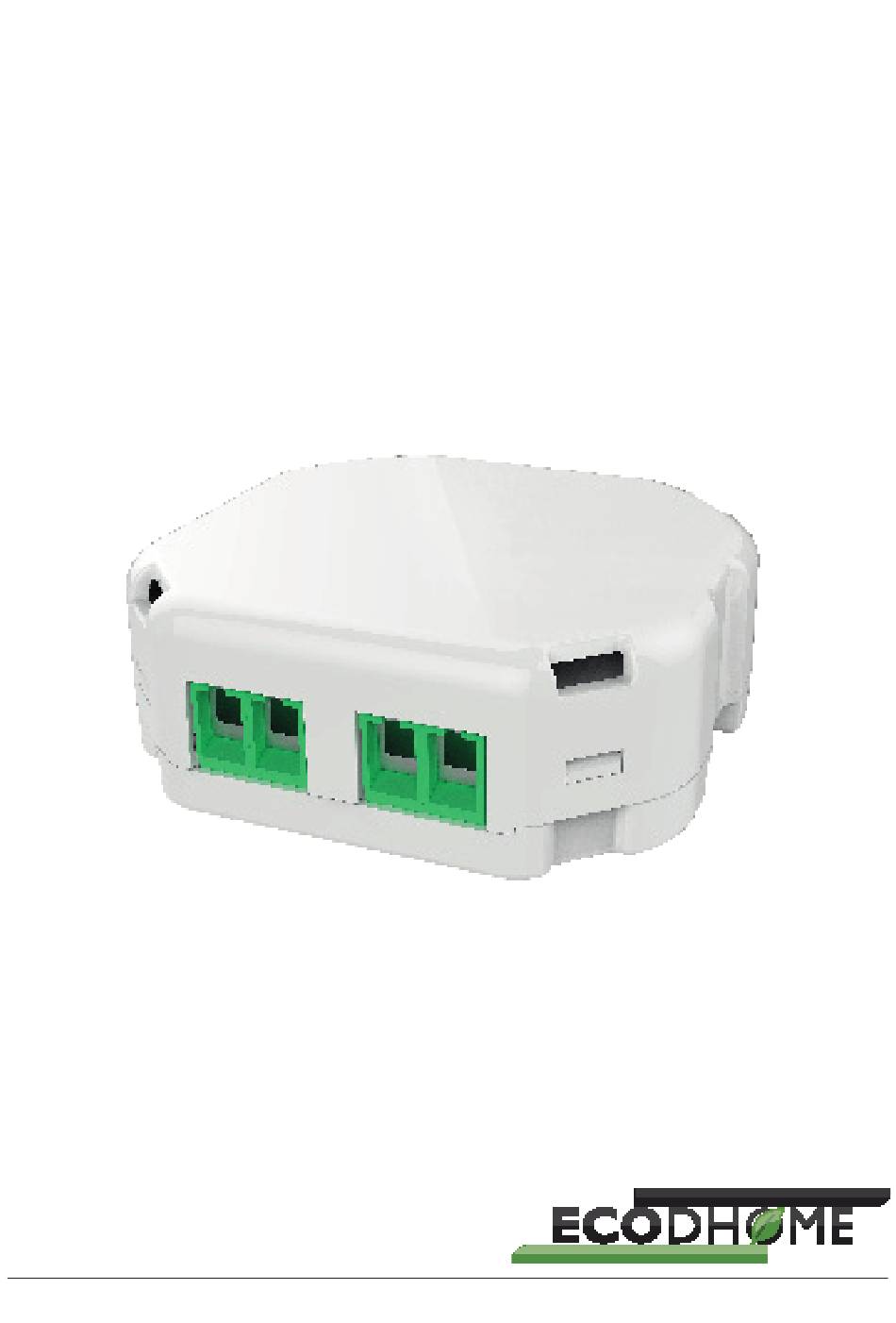

    Descrizione e specifiche prodotto Il presente attuatore permette di controllare (attivare/ disattivare) la linea elettrica a cui è stato collegato e di inviare un report immediato del consumo di energia al gateway MyVirtuoso Home a cui è stato associato. L’attuatore svolge anche la funzione di ripetitore di segnale. Il presente dispositivo è stato studiato per un utilizzo interno. Specifiche Protocollo: Z-Wave. Frequenza di trasmissione: 868.42 MHz. Portata del segnale: 30 m in campo aperto. Tensione operativa: 230 Vac. Misure: W e kWh. Corrente max. collegabile: 2300 W o 10 A. Grado di protezione: IP20. Dimensione: 50 (A) * 51 (L) * 19 (P) mm.

  • Page 5: Installazione

    Installazione Sulla parte posteriore del dispositivo è presente il pulsante di accoppiamento che è utilizzato per l’inclusione e l’esclusione. Per l’inclusione: lanciare il comando di inclusio- ne dal gateway MyVirtuoso Home (si faccia rife- rimento al relativo manuale utente) e premere il pulsante di inclusione del dispositivio 3 volte consecutive. Se il dispositivo è stato incluso sarà visibile nel sistema. Per l’esclusione: lanciare il comando di esclusione...

  • Page 6: Schemi Di Collegamento

    dal gateway MyVirtuoso Home e premere il pul- sante di esclusione del dispositivio 3 volte conse- cutive. Se il dispositivo è stato escluso non sarà visibile nel sistema. Nota: per evitare cortocircuiti che potrebbero danneg- giare il dispositivo e per garantire la sicurezza durante la fase di installazione si consiglia di scollegare la cor- rente elettrica generale. Nota: Affinchè l’operazione vada a buon fine, durante la fase di inclusione/esclusione il dispositivo dovrà ri- manere in raggio non superiore a 1 metro dal gateway MyVirtuoso Home. Schemi di collegamento...
  • Page 7 1. Schema pulsante 2. Schema deviata...
  • Page 8 3. Schema deviata invertita...

  • Page 9: Funzionamento

    Funzionamento Appena l’attuatore sarà collegato alla linea da automa- tizzare/monitorare sarà in grado di rilevare e trasmet- tere i dati di consumo rilevati o attivare le regole domo- tiche definite dal gateway MyVirtuoso Home. Tutti i dati energetici e i relativi grafici saranno disponi- bili sull’interfaccia utente MyVirtuoso Home. La linea può essere scollegata anche manualmente semplicemente premendo l’interruttore presente sul...

  • Page 10: Smaltimento

    dispositivo. Nota: se il dispositivo non è stato correttamente col- legato al gateway MyVirtuoso Home, l’indicatore LED lampeggia lentamente e continuativamente. Smaltimento Non smaltire apparecchi elettrici nei rifiuti urbani in- differenziati, utilizzare servizi di raccolta differenziata. Contattare il comune locale per informazioni riguar- danti i sistemi di raccolta disponibili. Se gli apparecchi elettrici vengono smaltiti in discari- che o nei posti non appropriati, le sostanze pericolose possono fuoriuscire nelle acque sotterranee ed entra- re nella catena alimentare, danneggiando la salute e il...
  • Page 11 Visita il link: http://www.ecodhome.com/acquista/garanzia-e-ripa- razioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com P/N 01335-1302-00 Rev. 04/2016...
  • Page 13 Built-in switch and power meter Installation Manual www.ecodhome.com...
  • Page 14 Summary 14 – I ntroduction 15 – Product description and specification 16 – Installation 17 – Electrical diagrams 19 – O peration 20 – Warning 21 – Limited warranty...

  • Page 15: Introduction

    Introduction Thank you for choosing the SmartDhome built-in switch and power meter for pairing with the home automation gateway. This module is a Z-Wave enabled device and is fully compatible with MyVirtuoso Home network. Every mains powered Z-Wave enabled device acts as a signal repeater and multiple devices result in more possible transmission routes, which helps eliminate “RF dead-spots”.

  • Page 16: Product Description And Specification

    Product description and specification This device enables the control of existing in-wall switches (on/off) and also measures immediate watt- age consumption or kWh energy usage over a period of time, sending data to MyVirtuoso Home gateway. This module also acts as repeater. For indoor use only. Specification Protocol: Z-Wave. Frequency range: 868.42 MHz. Operating range: 30 m uninterrupted. Power supply: 230 Vca mains. Measurement: Watts or kWh. Maximum power connected: 2300 W or 10 A. Degree of protection: IP20. Dimensions: 50 (H) * 51 (W) * 19 (D) mm. Package contents 1 Built-in switch and power meter. 1 Installation manual.

  • Page 17: Installation

    Installation On the back, there is a button which is used to carry out the inclusion or exclusion. For Inclusion: Put MyVirtuoso Home gateway into “inclusion” mode (refer to its users manual) and press the inclusion button of the device 3 times within 1.5 seconds. For Exclusion: Put MyVirtuoso Home gateway into “exclusion” mode and press the exclusion button of the device 3 times within 1.5 seconds.

  • Page 18: Electrical Diagrams

    Note: The electricity supply for the circuit must be shut off during installation for safety reasons and to ensure that if wires are shortcircuited during insallation, no damage is caused to the Micro Module. Note: During the inclusion/exclusion phase, the device should be within 1 meter of MyVirtuoso Home gateway. Electrical diagrams 1. Button switch diagram...
  • Page 19 2. Two-way switch diagram...

  • Page 20: Operation

    3. Two-way and intermediate switch diagram Operation As soon as the switch is connected to the phase you want to control, the device detects and transmits the consumption data collected, or it can be activated by the rules defined by MyVirtuoso Home gateway. Energy consumption data will be available on MyVirtuo-...

  • Page 21: Warning

    so Home user interface. Note: if the device is not successfully included into the Z-wave network, the LED will flash slowly. Warning Do not dispose of electrical appliances along with gen- eral waste, use separate collection facilities. Contact your local council for information regarding the collection systems available. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the ground- water damaging the environment and human health. When replacing old appliances with new ones, the re- tailer is legally obligated to take back your old appli- ance for disposal free of charge.

  • Page 22: Limited Warranty

    Limited warranty Visit the website page: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com For United Kingdom and Ireland only, refer to: www.ecodhome.co.uk info@smartdhome.co.uk P/N 01335-1302-00 Rev. 04/2016...
