S A TA/ ID E to
US B 3.0
Adapter
SATA/IDE to USB 3.0 Adapter
/
使 用 手 冊
Use r's Ma nua l
MODEL : TIP-Q120U3SI
ww w .m uk ii .c o m . t w
All Registered Trademarks Belong To Their Respective Companies
C o p y r i g h t © 2 0 1 0 M U K i i T e c h n o l o g y I N C . A l l R i g h t s R e s e r v e d .
Advertisement
Table of Contents
Related Manuals for MUKii TransImp TIP-Q120U3SI
Summary of Contents for MUKii TransImp TIP-Q120U3SI

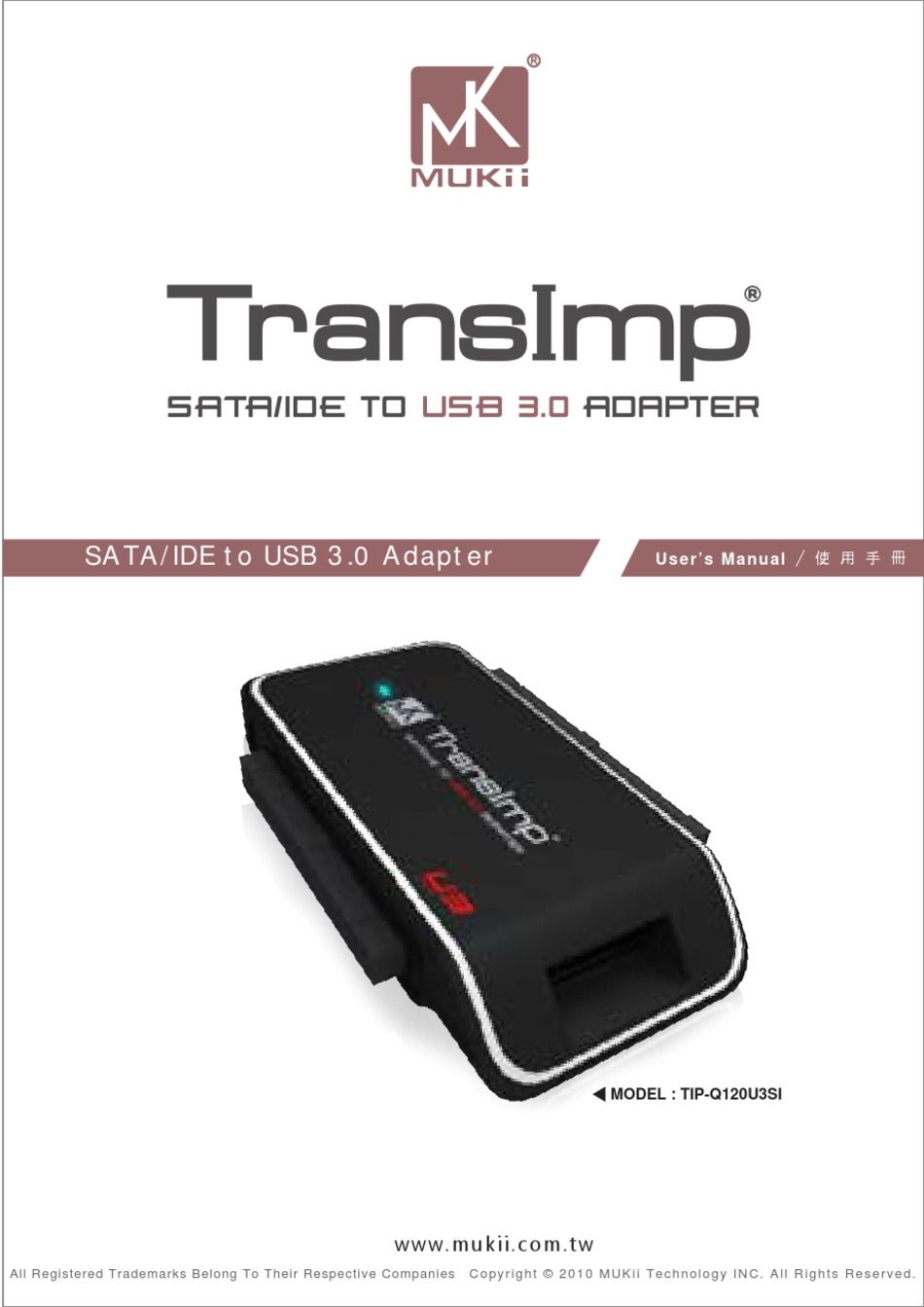

- Page 1 S A TA/ ID E to US B 3.0 Adapter SATA/IDE to USB 3.0 Adapter 使 用 手 冊 Use r’s Ma nua l MODEL : TIP-Q120U3SI ww w .m uk ii .c o m . t w All Registered Trademarks Belong To Their Respective Companies C o p y r i g h t ©...
-
Page 2: Table Of Contents
SATA/IDE to USB 3.0 Adapter TABLE OF CONTENTS PACKAGE INCLUDES ....................2 FEATURE / SPECIFICATIONS ..................3 SYSTEM REQUIREMENTS ..................4 PARTS LAYOUT ......................5 INSTALLATION ......................6 M one TUNING SYSTEM INTRODUCTION ...............10 FAQ ..........................11 WARRANTY .......................12 CONTACT ........................12 目 錄 包裝內附 ........................13 產品特色 / 產品規格 ....................14 系統需求... -
Page 3: Package Includes
SATA/IDE to USB 3.0 Adapter PACKAGE INCLUDES Please check your packing list to be sure all parts are recieved S A TA/ ID E to US B 3.0 Adapter SATA/IDE to USB 3.0 Adapter U ser’ s Ma nu al 使... -
Page 4: Feature / Specifications
■ Power : AC Power Adapter ■ Cable : 80cm (31.5 inches) For the most current storage capacity & Operating System Support, please check our website : www.mukii.com.tw S A TA/ ID E to US B 3.0 Adapter USB 3.0 Cable... -
Page 5: System Requirements
SATA/IDE to USB 3.0 Adapter SYSTEM REQUIREMENTS Intel Pentium II 350 MHz-compatible. Microsoft Windows 2000/XP/VISTA/7. 1. USB Equipped System 2. For USB 2.0 Speeds, the System Must Support USB 2.0 Specifications 3. For USB 3.0 Speeds, the System Must Support USB 3.0 Specifications 4. -
Page 6: Parts Layout
SATA/IDE to USB 3.0 Adapter PARTS LAYOUT LED Indicator 3.5”/5.25” IDE Connector SATA Connector 2.5” IDE Connector USB 3.0 Connector... -
Page 7: Installation
SATA/IDE to USB 3.0 Adapter INSTALLATION 2.5” IDE Hard Drive Installation: 1. Insert 2.5” IDE hard drive (HDD) into the slot. Turn the front side upward. (Figure A) IDE 2.5” Hard Drive ( Figure A ) 2. Make sure that the IDE 2.5” HDD pins align to the device slot. - Page 8 SATA/IDE to USB 3.0 Adapter 3.5” IDE Hard Drive Installation: 1. Insert 3.5” IDE hard drive into the slot. Turn the front side upward. (Set the HDD to MASTER if needed). (Figure A) IDE 3.5” Hard Drive ( Figure A ) 2.
- Page 9 SATA/IDE to USB 3.0 Adapter 2.5” & 3.5” SATA HDD/SSD installation: 1. Using a SATA cable, connect one cable header to your SATA hard drive. (Figure A) SATA 2. Connect the other header to the SATA port of TransImp-SATA/IDE to USB 3.0 Adapter. (A2) (Figure A) (A1)
- Page 10 SATA/IDE to USB 3.0 Adapter 5. Turn on the power, HDD will begin to spin up. (Figure D) ( Figure D ) 6. Connect the USB cable to the USB port on the PC. Once connected properly, the HDD should be automatically detected and be ready for use.
-
Page 11: M One Tuning System Introduction
(Figure A) ( Figure A ) Auto Backup : Auto Backup automatically backup your critical data from local disk to MUKii TransImp external hard disk. (Figure B) ( Figure B ) Status Feedback : When you connect MUKii TransImp external... -
Page 12: Faq
USB cable. A : You need to format the new hard drive before using it. 2. Why couldn't the computer detect the new Please execute MUKii M one tuning system to start hard drive ? formating & partition your HDD. -
Page 13: Warranty
The TransImp comes with a One (1) year Limited Warranty (90-day on defective parts). Should your product become defective within the specified time frame, please visit www.mukii.com.tw to receive instructions for obtaining repair or warranty exchange. Cosmetic defects and missing parts are not covered by this warranty. -
Page 14: 包裝內附
SATA/IDE to USB 3.0 Adapter 包 裝 內 附 請 先 檢 查 產 品 內 附 是 否 齊 全 S A TA/ ID E to US B 3.0 Adapter SATA/IDE to USB 3.0 Adapter U ser’ s Ma nu al 使... -
Page 15: 產品特色 / 產品規格
■ 傳輸介面 ：USB 3.0 ■ 外觀材質 ：塑膠 ■ 本體尺寸 ：75 x 49.5 x 13 mm ■ 電 源 ：AC電源接頭 ■ 線材長度 ：80cm (31.5 inches) * 最新硬碟容量與作業系統支援請上萌科技網站查詢 : www.mukii.com.tw S A TA/ ID E to US B 3.0 Adapter USB 3.0 高速傳輸線... -
Page 16: 系統需求
SATA/IDE to USB 3.0 Adapter 系 統 需 求 Intel Pentium II 350 MHz-compatible Microsoft Windows 2000/XP/VISTA/7 硬體配備支援USB介面 USB 2.0傳輸速度，系統須支援USB 2.0規格 USB 3.0傳輸速度，系統須支援USB 3.0規格 CD Rom 光碟機 (安裝增值程式使用) ※ USB 3.0 只支援 Windows XP 以上系統... -
Page 17: 裝置介面
SATA/IDE to USB 3.0 Adapter 裝 置 介 面 LED 指示燈 3.5/5.25吋 IDE裝置連接埠 SATA裝置連接埠 2.5吋 IDE硬碟連接埠 USB 3.0 連接埠... -
Page 18: 安裝步驟
SATA/IDE to USB 3.0 Adapter 安 裝 步 驟 2.5吋IDE硬碟安裝說明 : 1. 將2.5吋硬碟正面朝上。 (圖 A) IDE 2.5吋硬碟 (圖 A) 2. 將針腳對準勁速系列- SATA/IDE to USB 3.0快捷線的2.5吋插槽組合。 IDE 2.5” Hard Drive (圖 B) 2.5” 2.5吋有四腳為調整針腳，請勿插入 (圖 B) 3. 插入後再把USB線連接電腦。 IDE 2.5” Hard Drive (部份電腦因USB供電較為不足，可將延伸... - Page 19 SATA/IDE to USB 3.0 Adapter 3.5吋IDE硬碟安裝說明 : 1. 將3.5吋硬碟正面朝上。 (圖 A) IDE 3.5吋硬碟 (圖 A) 2. 將硬碟插座對準勁速系列- SATA/IDE to USB 3.0快捷線的3.5吋插槽組合。 (圖 B1) 3. 將電源供應器上接頭與硬碟組合。 3.5”/5.5” (B2) (B1) (圖 B2) (圖 B1.B2) 4. 開啟電源開關。 (圖 C1) (C1) 5. 將USB傳輸線連接至電腦的USB傳輸埠，則會 自動偵測到硬碟，並可開始使用。 (圖...
- Page 20 SATA/IDE to USB 3.0 Adapter SATA 2.5吋 & 3.5吋硬碟/SSD安裝說明 : 1. 將SATA傳輸線，連接於SATA硬碟/SSD資料 傳輸埠。 SATA (如圖 A1) 2. SATA傳輸線另一端連接至勁速系列- SATA (A2) /IDE to USB 3.0快捷線SATA傳輸埠。 (如圖 A2) (A1) (如圖 A1.A2) 3. 將電源供應器上的接頭，與SATA電源轉接線 組合。 (如圖 B) S A T A (如圖 B) 4.
- Page 21 SATA/IDE to USB 3.0 Adapter 5. 開啟電源開關。 (如圖 D) (如圖 D) 6. 將USB傳輸線連接至電腦的USB傳輸埠，則 會自動偵測到硬碟，並可開始使用。 (如圖 E) (如圖 E) NOTE : 1. 連接硬碟時，請將硬碟放置於平坦處。 2. 連接硬碟電源時，請先檢查電源供應器 上的開關是否置於關閉的狀態。 3. 電源開啟時請勿用手觸摸硬碟PC板處。 4. 硬碟運轉時，請勿拿起晃動或拍打。...
-
Page 22: M One 硬碟調校程式介紹
SATA/IDE to USB 3.0 Adapter M one 硬 調 校 程 式 介 紹 硬碟自動分割 : 可將硬碟分割為一個或兩個磁碟，並依照 您的喜好為磁碟命名與設定磁碟容量。 (圖 A) (圖 A) 自動備份 : 可將本機硬碟中的資料備份至萌科技外接 硬碟內。 (圖 B) (圖 B) 磁碟資訊回報 : 當您連接萌科技硬碟外接盒時，會顯示您 目前硬碟的狀態。 (硬碟廠牌.可用空間.健康狀態) (圖 C) (圖 C) 省電功能 : 當您閒置一段時間未使用硬碟時，會自動... -
Page 23: 問與答
SATA/IDE to USB 3.0 Adapter 問 與 答 1. 為何接上硬碟，電腦無法使用 ? 答：1. 3.5吋IDE或SATA等裝置需外接電源並啟動 電源。 2. 等待硬碟運轉後在接上USB線。 2. 新購買的硬碟插入後，為何電腦會看 答：新購買的硬碟需格式化後才可以使用，請使用 不到 ? 隨附M one 硬碟調校程式進行HDD分割。 3. 用Windows格式後的硬碟MAC為何無 答：不同的作業系統，所使用的格式為各家持有， 法使用? 彼此無法通用。 4. 單接USB線無法使用? 答：部份筆電，電腦USB供電較為不足，建議接上 2個USB才有足夠的電力。... -
Page 24: 授權 / 保證書
費 用 服務時間:週一到週五09:00~12:00及14:00~1800(假日除外) 傳真：( 0 2 ) - 8 7 9 2 0 3 7 3 專線:( 0 2 ) - 8 7 9 2 7 2 8 9 http://www.mukii.com.tw 電郵:cs@mukii.com.tw 是否修復 是 否 住址:台 北 市 內 湖 區 潭 美 街 5 8 8 號 2 樓...
