DUNSMUIR 4-CUBE ORGANIZER
MODEL NO. 168-0051-0
ASSEMBLY INSTRUCTIONS
Toll free 1-888-670-6684
IMPORTANT: Please read this manual carefully before beginning assembly of this
product. Keep this manual for future reference.

Advertisement

loading
Need help?

Need help?

Do you have a question about the DUNSMUIR 168-0051-0 and is the answer not in the manual?

Questions and answers

Summary of Contents for Canvas DUNSMUIR 168-0051-0

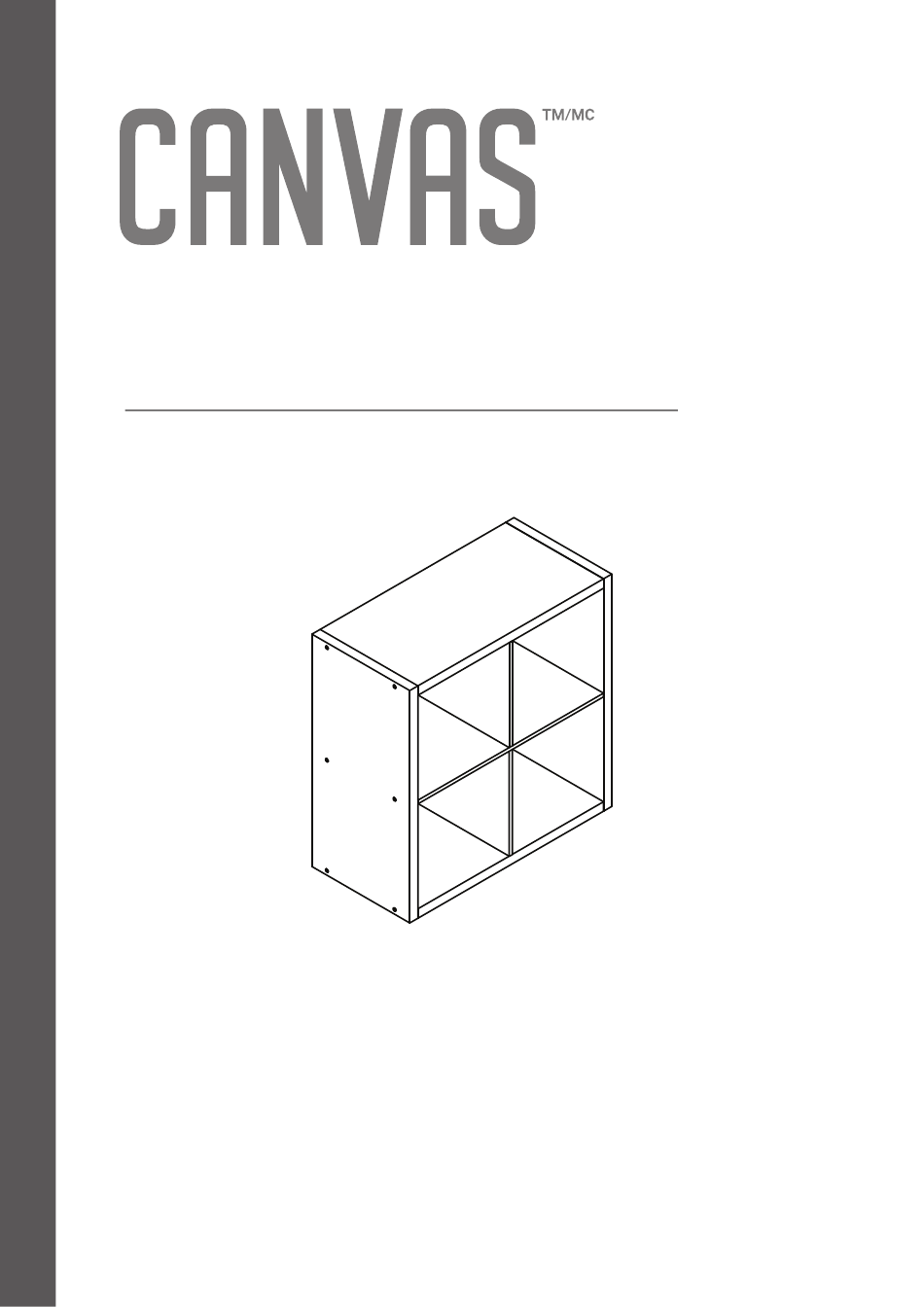

  • Page 1 DUNSMUIR 4-CUBE ORGANIZER MODEL NO. 168-0051-0 ASSEMBLY INSTRUCTIONS Toll free 1-888-670-6684 IMPORTANT: Please read this manual carefully before beginning assembly of this product. Keep this manual for future reference.
  • Page 2 MADE IN CHINA IMPORTED BY TRILEAF DISTRIBUTION TRIFEUIL TORONTO, CANADA M4S 2B8...
  • Page 3 Important Safety Instructions Parts List Assembly Preparation Assembly 6-10 Cleaning and Maintenance Technical Data Warranty Warning! To reduce the risk of serious injury, read the following safety instructions before assembling and using this organizer. Death or serious injury may occur when children climb on storage or organizer type furniture.
  • Page 4 MODEL NO. 168-0051-0 Top - 1 Wood dowel - 4 Bottom - 1 Long wood dowel - 2 End - 2 Applique card - 2 L-wrench - 1 Shelf - 1 Upright - 2 Furniture Tipping Restraint Kit - 1 Silver 3-5/16”...
  • Page 5 CAUTION! • Proper placement of your organizer is essential. • Keep children away during assembly. This product contains small parts which can be swallowed by children. • Keep fi ngers away from the places where they can be pinched or trapped •...
  • Page 6 MODEL NO. 168-0051-0 Step 1 Requires D, E, 1, 2 Insert four WOOD DOWELS (1) into one edge of the UPRIGHTS (E). Insert two LONG WOOD DOWELS (2) into the holes in the SHELF (D). Push the UPRIGHTS (E) onto the LONG WOOD DOWELS in the SHELF (D).
  • Page 7 Step 2 Requires A, B, 98 Open the FURNITURE TIPPING RESTRAINT KIT (98) and fasten the SAFETY STRAP to the TOP (A). Use the provided SHORT SCREW. Push the TOP (A) and BOTTOM (B) onto the WOOD DOWELS in the UPRIGHTS (E). Use the SHORT SCREW through the hole in the strap and into the...
  • Page 8 MODEL NO. 168-0051-0 Step 3 Requires C, 4, 5 Fasten the END (C) to the TOP (A), BOTTOM (B), and SHELF (D). Use six SILVER 3-5/16” HEX HEAD SCREWS (5). Tighten with the L-WRENCH (4). NOTE: You may want to start each SCREW a few turns before completely tightening any of them.
  • Page 9 Step 4 Requires C, 4, 5 Fasten the other END (C) to the TOP (A), BOTTOM (B), and SHELF (D). Use six SILVER 3-5/16” FLAT HEAD SCREWS (5). Tighten with the L-WRENCH (4). NOTE: You may want to start each SCREW a few turns before completely tightening any of them.
  • Page 10 MODEL NO. 168-0051-0 Step 5 Requires 3, 98 Carefully stand your unit upright. Place your unit in its fi nal location against a wall. Locate the centre of a stud in your wall near your unit and mark it with a pencil. Next, drill a 1/8” hole on the mark and into the stud in your wall.
  • Page 11 CAUTION! • Check all screws and nuts periodically for tightness, fastening them again as required. • This product is intended for domestic indoor use only • The product should be placed on a flat horizontal surface. • Arrange necessary manpower when assembling or moving the product. •...

  • Page 12: Year Limited Warranty

    MODEL NO. 168-0051-0 1-YEAR LIMITED WARRANTY This CANVAS™ product carries a one (1) year warranty against defects in workmanship and materials. Trileaf Distribution agrees to replace the defective product free of charge within the stated warranty period, when returned by the original purchaser with proof of purchase. This...

  • Page 13: Instructions D'assemblage

    ÉTAGÈRE DE RANGEMENT À 4 CUBES DUNSMUIR N° DE MODÈLE 168-0051-0 INSTRUCTIONS D’ASSEMBLAGE Numéro sans frais : 1 888 670-6684 IMPORTANT: Veuillez lire attentivement le présent guide avant de commencer l’assemblage de cet article. Conservez ce guide à titre de référence.
  • Page 14 FABRIQUÉ AU CHINA IMPORTÉ PAR TRILEAF DISTRIBUTION TRIFEUIL TORONTO, CANADA M4S 2B8...
  • Page 15 Consignes de sécurité importantes Liste des pièces Préparation en vue de l’assemblage Assemblage 18-22 Nettoyage et entretien Caractéristiques techniques Garantie Avertissement! Pour réduire le risque de blessures graves, lisez les consignes de sécurité suivantes avant d’assembler et d’utiliser cette étagère de rangement. Un accident entraînant des blessures graves ou mortelles peut survenir lorsqu’un enfant grimpe sur un meuble de rangement.
  • Page 16 N° DE MODÈLE 168-0051-0 Panneau supérieur - 1 Goujon en bois - 4 Panneau inférieur - 1 Goujon en bois long - 2 Panneau latéral - 2 Carte d’autocollants - 2 Clé coudée - 1 Tablette - 1 Montant - 2 Trousse anti-basculement pour meuble - 1 Vis à...
  • Page 17 ATTENTION! • Il est essentiel d’installer l’étagère à un endroit approprié. • Éloignez les enfants au moment de l’assemblage. Cet article contient de petites pièces que les enfants peuvent facilement avaler. • Évitez de mettre vos doigts là où ils pourraient se coincer ou être pincés. •...
  • Page 18 N° DE MODÈLE 168-0051-0 Étape 1 Nécessite les pièces D, E, 1 et 2 Insérez 4 GOUJONS EN BOIS (1) dans un côté des MONTANTS (E). Insérez 2 GOUJONS EN BOIS LONGS (2) dans les trous de la TABLETTE (D). Poussez les MONTANTS (E) sur les GOUJONS EN BOIS LONGS de la TABLETTE (D).
  • Page 19 Étape 2 Nécessite les pièces A, B et 98 Ouvrez la TROUSSE ANTI-BASCULEMENT POUR MEUBLES (98) et fi xez la SANGLE DE SÉCURITÉ au PANNEAU SUPÉRIEUR de l’étagère (A). Utilisez la VIS DE COURTE fournie. Poussez le PANNEAU SUPÉRIEUR (A) et le PANNEAU INFÉRIEUR (B) sur les GOUJONS EN BOIS insérés dans les MONTANTS (E).
  • Page 20 N° DE MODÈLE 168-0051-0 Étape 3 Nécessite les pièces C, 4 et 5 Fixez le PANNEAU LATÉRAL (C) au PANNEAU SUPÉRIEUR (A), au PANNEAU INFÉRIEUR (B) et à la TABLETTE (D). Utilisez 6 VIS À TÊTE HEXAGONALE PLATE ARGENT 3 5/16 PO (5). Serrez-les avec la CLÉ...
  • Page 21 Étape 4 Nécessite les pièces C, 4 et 5 Fixez l’autre PANNEAU LATÉRAL (C) au PANNEAU SUPÉRIEUR (A), au PANNEAU INFÉRIEUR (B) et à la TABLETTE (D). Utilisez 6 VIS À TÊTE HEXAGONALE PLATE ARGENT 3 5/16 PO (5). Serrez-les avec la CLÉ COUDÉE (4). REMARQUE : Nous vous recommandons de serrer légèrement chaque VIS avant d’en serrer une au complet.
  • Page 22 N° DE MODÈLE 168-0051-0 Étape 5 Nécessite les pièces 3 et 98 Soulevez soigneusement votre meuble à la verticale. Placez votre meuble à son emplacement fi nal contre un mur. Repérez le centre d’un montant mural près de votre meuble et marquez son emplacement avec un crayon. Ensuite, percez un trou de 1/8 po sur la marque du montant mural.
  • Page 23 ATTENTION! • Vérifi ez tous les écrous et les vis périodiquement pour voir s’ils sont bien serrés, et resserrez-les au besoin. • Cet article est conçu exclusivement pour un usage résidentiel à l’intérieur. • Cet article doit être placé sur un sol plat. •...

  • Page 24: Garantie Limitée De 1 An

    N° DE MODÈLE 168-0051-0 GARANTIE LIMITÉE DE 1 AN Cet article CANVAS est couvert par une garantie d’un (1) an contre les défauts de matériaux et de fabrication. Distribution Trifeuil consent à remplacer l’article défectueux sans frais lorsqu’il est retourné, accompagné de la preuve d’achat, par l’acquéreur initial au cours de la période de garantie convenue.
