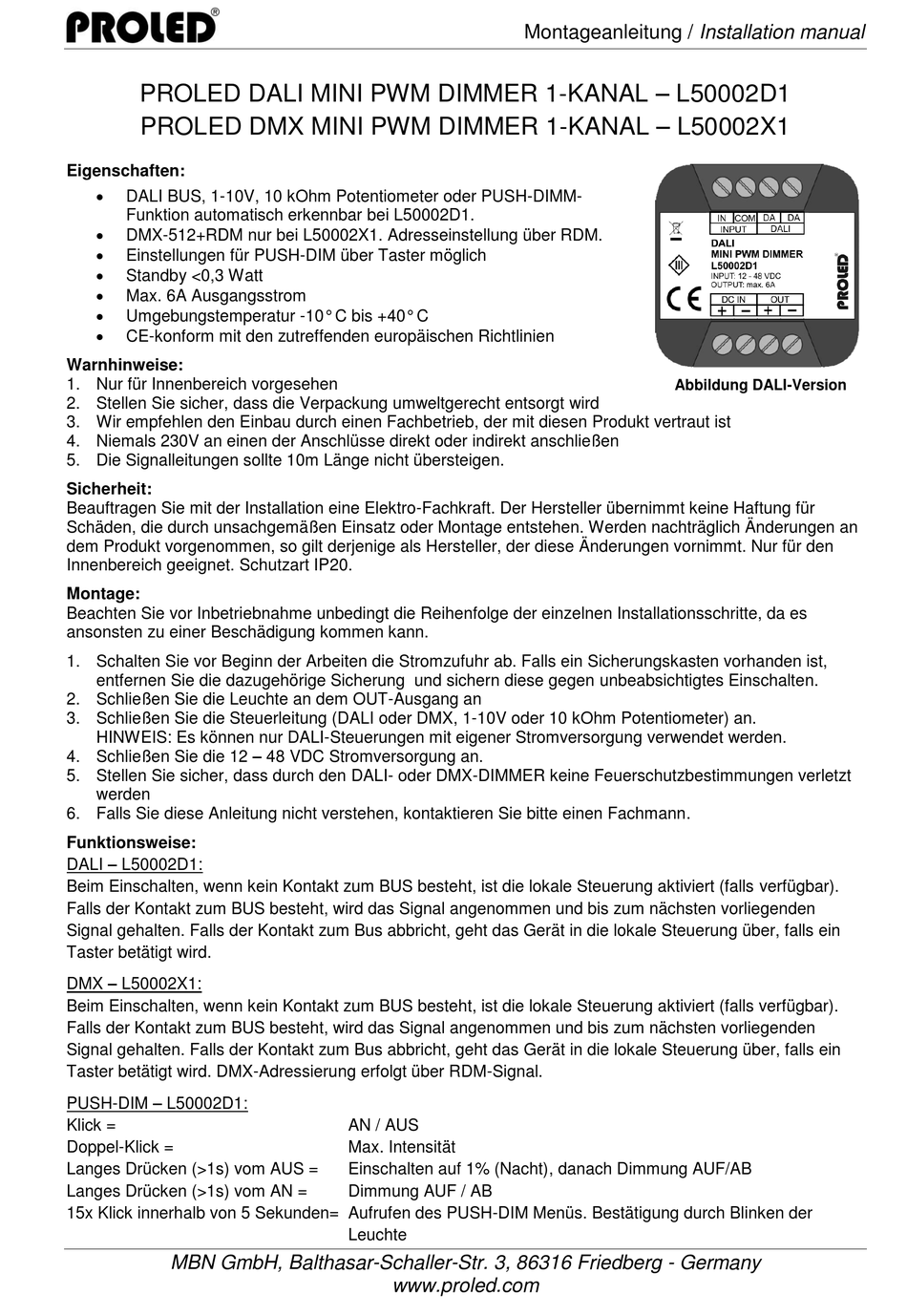

PROLED L50002X1 Installation Manual

PROLED DALI MINI PWM DIMMER 1-KANAL – L50002D1
PROLED DMX MINI PWM DIMMER 1-KANAL – L50002X1
Eigenschaften:

DALI BUS, 1-10V, 10 kOhm Potentiometer oder PUSH-DIMM-
Funktion automatisch erkennbar bei L50002D1.

DMX-512+RDM nur bei L50002X1. Adresseinstellung über RDM.

Einstellungen für PUSH-DIM über Taster möglich

Standby <0,3 Watt

Max. 6A Ausgangsstrom

Umgebungstemperatur -10° C bis +40° C

CE-konform mit den zutreffenden europäischen Richtlinien
Warnhinweise:
1. Nur für Innenbereich vorgesehen
2. Stellen Sie sicher, dass die Verpackung umweltgerecht entsorgt wird
3. Wir empfehlen den Einbau durch einen Fachbetrieb, der mit diesen Produkt vertraut ist
4. Niemals 230V an einen der Anschlüsse direkt oder indirekt anschließen
5. Die Signalleitungen sollte 10m Länge nicht übersteigen.
Sicherheit:
Beauftragen Sie mit der Installation eine Elektro-Fachkraft. Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz oder Montage entstehen. Werden nachträglich Änderungen an
dem Produkt vorgenommen, so gilt derjenige als Hersteller, der diese Änderungen vornimmt. Nur für den
Innenbereich geeignet. Schutzart IP20.
Montage:
Beachten Sie vor Inbetriebnahme unbedingt die Reihenfolge der einzelnen Installationsschritte, da es
ansonsten zu einer Beschädigung kommen kann.
1. Schalten Sie vor Beginn der Arbeiten die Stromzufuhr ab. Falls ein Sicherungskasten vorhanden ist,
entfernen Sie die dazugehörige Sicherung und sichern diese gegen unbeabsichtigtes Einschalten.
2. Schließen Sie die Leuchte an dem OUT-Ausgang an
3. Schließen Sie die Steuerleitung (DALI oder DMX, 1-10V oder 10 kOhm Potentiometer) an.
HINWEIS: Es können nur DALI-Steuerungen mit eigener Stromversorgung verwendet werden.
4. Schließen Sie die 12 – 48 VDC Stromversorgung an.
5. Stellen Sie sicher, dass durch den DALI- oder DMX-DIMMER keine Feuerschutzbestimmungen verletzt
werden
6. Falls Sie diese Anleitung nicht verstehen, kontaktieren Sie bitte einen Fachmann.
Funktionsweise:
DALI – L50002D1:
Beim Einschalten, wenn kein Kontakt zum BUS besteht, ist die lokale Steuerung aktiviert (falls verfügbar).
Falls der Kontakt zum BUS besteht, wird das Signal angenommen und bis zum nächsten vorliegenden
Signal gehalten. Falls der Kontakt zum Bus abbricht, geht das Gerät in die lokale Steuerung über, falls ein
Taster betätigt wird.
DMX – L50002X1:
Beim Einschalten, wenn kein Kontakt zum BUS besteht, ist die lokale Steuerung aktiviert (falls verfügbar).
Falls der Kontakt zum BUS besteht, wird das Signal angenommen und bis zum nächsten vorliegenden
Signal gehalten. Falls der Kontakt zum Bus abbricht, geht das Gerät in die lokale Steuerung über, falls ein
Taster betätigt wird. DMX-Adressierung erfolgt über RDM-Signal.
PUSH-DIM – L50002D1:
Klick =
Doppel-Klick =
Langes Drücken (>1s) vom AUS =
Langes Drücken (>1s) vom AN =
15x Klick innerhalb von 5 Sekunden= Aufrufen des PUSH-DIM Menüs. Bestätigung durch Blinken der
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
AN / AUS
Max. Intensität
Einschalten auf 1% (Nacht), danach Dimmung AUF/AB
Dimmung AUF / AB
Leuchte
www.proled.com
Montageanleitung / Installation manual
Abbildung DALI-Version
