Deutsch
Bedienungsanleitung und
Sicherheitshinweise
Bitte vor Inbetriebnahme lesen
Trivolt PK75/PK60
Primär getaktetes Einschubnetzteil
Bezeichnung
Trivolt PK75
Trivolt PK60A
Trivolt PK60B
Trivolt PK60B PF
Trivolt PK60A PF
Das Trivolt PK75 / PK60 ist eine primärgetaktete Stromversorgung für 19"-Aufbausysteme nach
DIN 41494 in einer 3HE / 8TE Aluminium-Kassette. Die Kassette wird auf der rechten Seite geführt.
Die Führungshöhe beträgt 100 mm. Für den elektrischen Anschluß ist ein Steckverbinder nach DIN
41612 vom Typ H15 in Position 2 vorgesehen.
Vor Inbetriebnahme der Stromversorgung müssen die Federleisten sowie die Führungsschienen
(rechts um 180° gedreht) an der gewünschten Position im Baugruppenträger montiert werden.

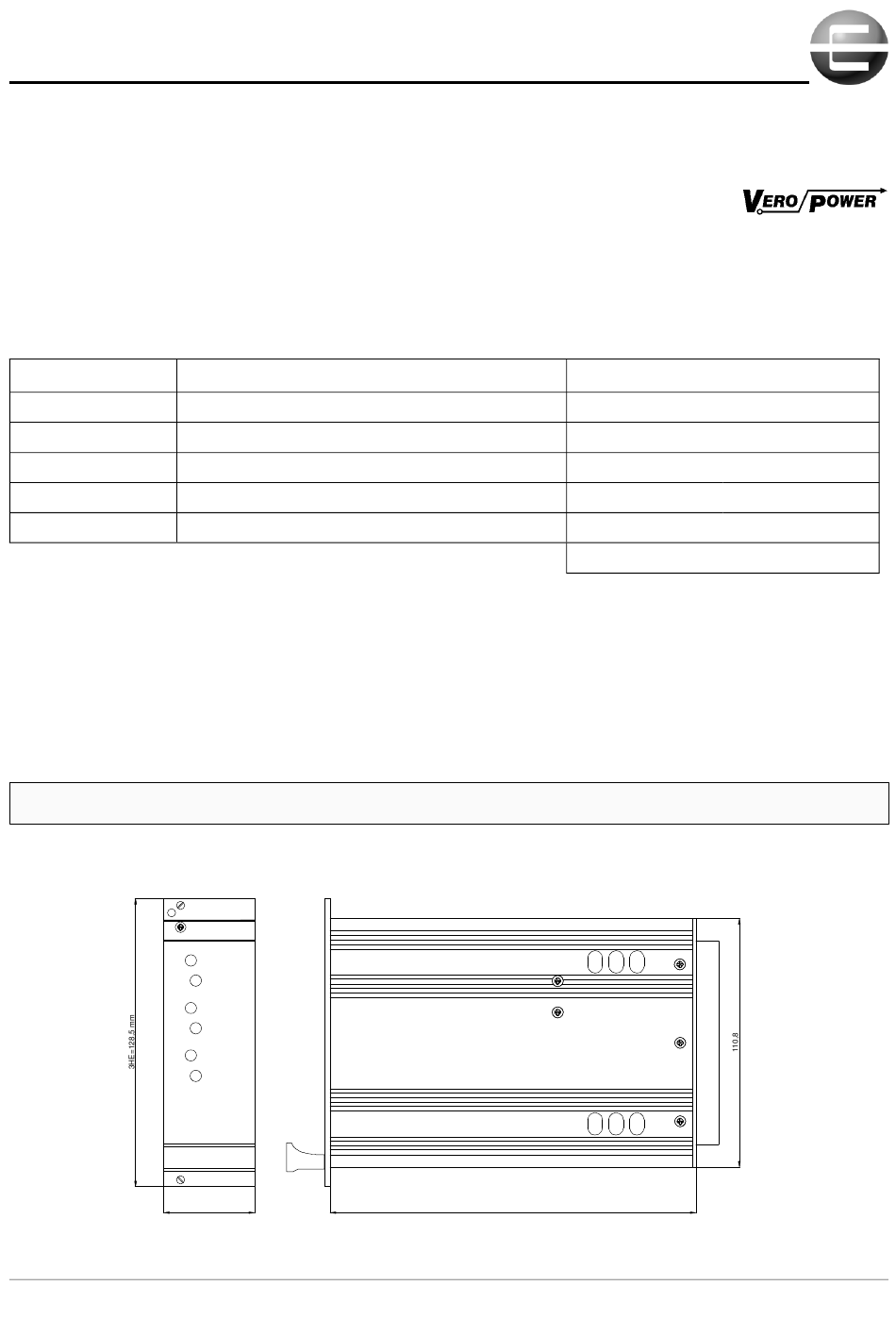

Mechanische Details
8TE=40,24 mm
119-014937K-12
Ausgangsspannungen und max. Ströme
5V/8A; +12...15V/2A; -12...-15V/1A
5V/8A; +12...15V/2A; -12...-15V/1A
5V/8A; +12...15V/2A; -12...-15V/1A
5V/8A; +12...15V/2A; -12...-15V/1A
5V/8A; +12...15V/2A; -12...-15V/1A
PSU
V
1
V
2
V
3
162,6
EPLAX GmbH
EPLAX GmbH
Fritz-Thiele-Straße 12
D-28279 Bremen
www.eplax.de
Bestellcode
116-410018B
116-010018J-xx *
116-010101G-xx *
116-010102D-xx *
116-010103A-xx *
* xx = 60 oder höher
(Änderungen vorbehalten)
Seite 1/4

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Vero Power Trivolt PK60 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for EPLAX Vero Power Trivolt PK60 Series

  • Page 1 Deutsch EPLAX GmbH Bedienungsanleitung und Fritz-Thiele-Straße 12 Sicherheitshinweise D-28279 Bremen www.eplax.de Bitte vor Inbetriebnahme lesen Trivolt PK75/PK60 Primär getaktetes Einschubnetzteil Bezeichnung Ausgangsspannungen und max. Ströme Bestellcode Trivolt PK75 5V/8A; +12...15V/2A; -12...-15V/1A 116-410018B Trivolt PK60A 5V/8A; +12...15V/2A; -12...-15V/1A 116-010018J-xx * Trivolt PK60B 5V/8A;...
  • Page 2 / qualifiziertem Fachpersonal erfolgen. Die Stromversorgung darf auf keinen Fall geöffnet werden, da intern gefährliche Spannungen vorhanden sind. Nach Öffnen der Stromversorgung sind jegliche Garantieansprüche gegenüber EPLAX GmbH erloschen. Die Stromversorgung darf nur in eingebautem Zustand in einem 19”-Baugruppenträger nach DIN41494 betrieben werden.
  • Page 3: Elektrischer Anschluß

    Ferner muß beachtet werden, daß der Spannungsabfall auf den Leitungen in die Leistungsbilanz des Netzteiles mit eingeht. Achtung: Die Sensor-Anschlüsse dürfen auf keinen Fall belastet werden, da sonst interne Komponenten zerstört werden können! 119-014937K-12 EPLAX GmbH Seite 3/4 (Änderungen vorbehalten)
  • Page 4: Technische Daten

    Surge: EN 61000-4-5 HF-Einströmung: EN 61000-4-6 Eingangsspannungseinbrüche: EN 61000-4-11 Betriebsgrößen Umgebungstemperatur max.: 0...70° C Derating: 1,4W/K ab 45° C., siehe Derating Kurve Lagertemperatur -25° C ... +85° C Relative Luftfeuchtigkeit: 5...95%, nicht kondensierend Seite 4/4 EPLAX GmbH 119-014937K-12 (Änderungen vorbehalten)
  • Page 5: Plug-In Power Supply

    English EPLAX GmbH Operating and Safety Instructions Fritz-Thiele-Straße 12 Please read before use D-28279 Bremen www.eplax.co.uk Trivolt PK75/PK60 Plug-In Power Supply Model Output voltage Ordercode Trivolt PK75 5V/8A; +12...15V/2A; -12...-15V/1A 116-410018B Trivolt PK60A 5V/8A; +12...15V/2A; -12...-15V/1A 116-010018J-xx * Trivolt PK60B 5V/8A;...
  • Page 6: Schematic Circuit Diagram

    The unit must not be opened as dangerous voltage is inside. This would also invalidate the warranty against EPLAX. There are no customer serviceable parts inside. This power supply must be used only in 19” subracks according to DIN 41494 under final assembled conditions.
  • Page 7 Furthermore, remember that the voltage drop in the wires also forms part of the power budget of the Power supply. Important: The sense lines must never be loaded as this might destroy components ! 119-014937K-12 EPLAX GmbH page 3/4 (reservation of changes)
  • Page 8: Technical Data

    HF-Injection: EN 61000-4-6 Line voltage drops: EN 61000-4-11 Environmental Operating Temperature: 0...70° C Derating: 1,4W/K from 45° C., see diagram Storage Temperature -25° C ... +85° C Relative Humidity: 5...95%, none condensing page 4/4 EPLAX GmbH 119-014937K-12 (reservation of changes)
