Medistrom Co-Pilot 12 Quick Start Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Co-Pilot 12 & Co-Pilot 24
Quick Start Guide
PLEASE NOTE
The Co-Pilot 12 and Co-Pilot 24 are intended to be used an expansion
unit for the Pilot 12 Plus and Pilot 24 Plus battery platforms, and will
not function as a stand-alone CPAP Battery

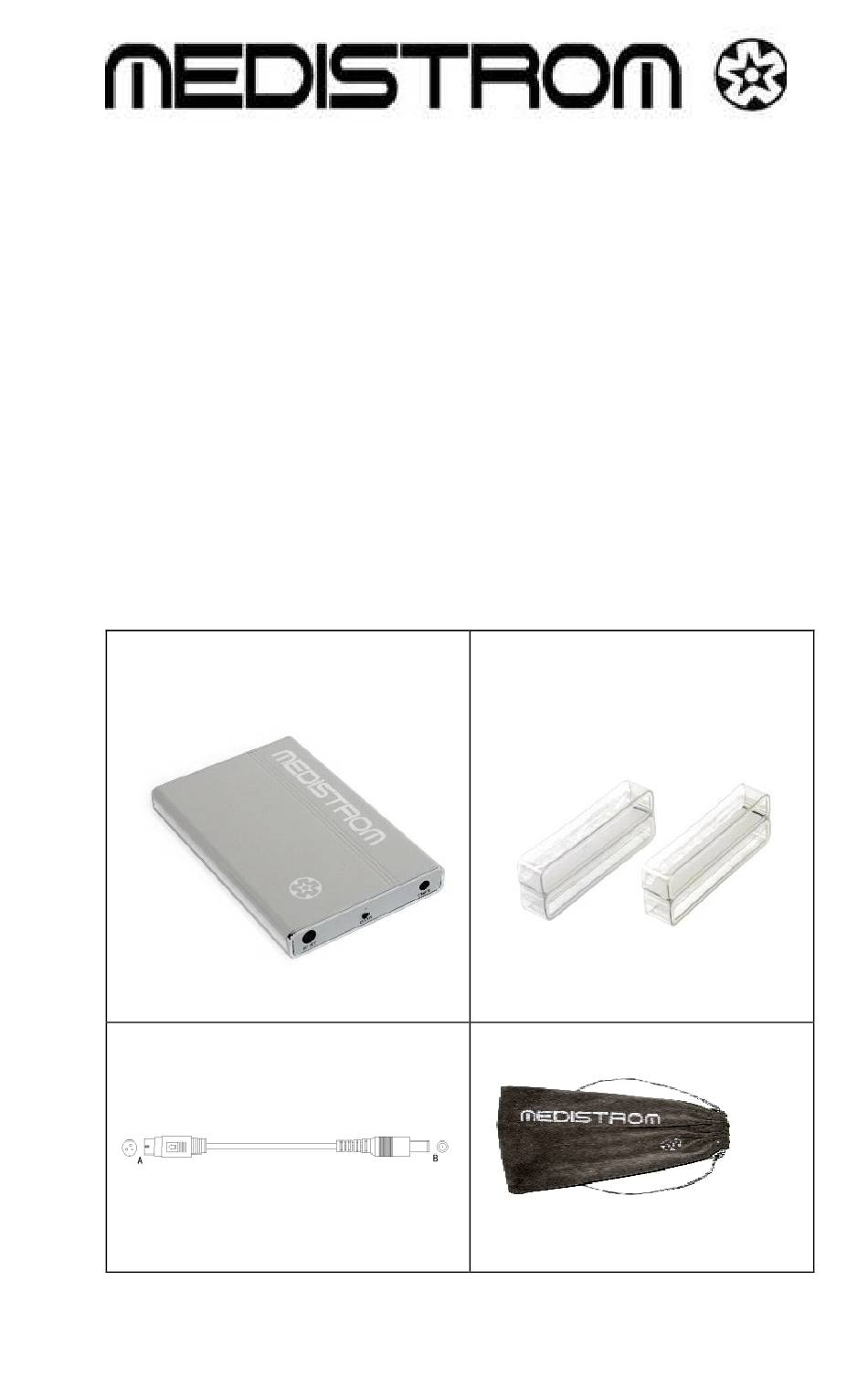

Package Contents
(1) Co-Pilot 12 or Co-Pilot-24
add-on unit
(1) DC Cable
(2) Rubber Joiner(s)
(1) Fabric Travel Pouch
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Co-Pilot 12 and is the answer not in the manual?

Questions and answers

Summary of Contents for Medistrom Co-Pilot 12

  • Page 1 Co-Pilot 12 & Co-Pilot 24 Quick Start Guide PLEASE NOTE The Co-Pilot 12 and Co-Pilot 24 are intended to be used an expansion unit for the Pilot 12 Plus and Pilot 24 Plus battery platforms, and will not function as a stand-alone CPAP Battery...
  • Page 2 Connecting the Co-Pilot Note: It is important to perform the following steps in order. If these steps are not performed in the order listed below the Co- Pilot may emit an error code. To clear this error code please disconnect all cords from the Co-Pilot and Pilot Plus and then power cycle the device and follow the instructions as they are written below.
  • Page 3 3. Connect the Pilot Plus to your PAP Device using the output cable that was included with the Pilot Plus. 4. Toggle power switch on Pilot Plus to ON and immediately afterward toggle power switch on Co-Pilot to ON. 5. Connect the AC adapter to the CHARGE port of the Pilot Plus. Note: The Pilot-12 Plus can only be used with the AC adapter included with the battery.
  • Page 4 Standalone Battery (Travel Battery) IMPORTANT: Use of heated humidification and/or heated tubing will significantly decrease the run-time of the Pilot Plus and Co-Pilot batteries. To maximize you run-time, please either disconnect your PAP device’s humidifier or ensure that the heat setting is set to zero.
  • Page 5 3. Connect Pilot Plus CPAP Battery to your CPAP Device using the correct output cable that came with your Pilot Plus battery. 4. Toggle power switch on Pilot Plus to ON and immediately afterward toggle power switch on Co-Pilot to ON. 5.
  • Page 6 included with the ResMed S9 or ResMed AirSense 10 platform of PAP devices. Use of other third-party AC adapters may result in the Pilot-24 Plus emitting an error code. Charging the Co-Pilot as a Standalone Battery (Travel Battery) For best results ensure that the power switch on the Co-Pilot is toggled to .

  • Page 7: General Troubleshooting

    General Troubleshooting LED indicator Possible Cause Solution Normal Operation Greater than 90% Solid green LED capacity remaining Remaining capacity is Solid yellow LED between 10% - 90% Remaining capacity is Solid red LED less than 10% Green LED flashing Battery is charging Error Codes ...
  • Page 8 Medistrom technical support If errors persist after taking the recommended action contact 1-888-407-4791 Medistrom technical support toll-free at or via email at support@choiceonemedical.com. Do not open the device or attempt to service the device yourself.

  • Page 9: Guide De Démarrage Rapide

    Co-Pilot-12 et Co-Pilot-24 uide de démarrage rapide VEUILLEZ NOTER Les Co-Pilot-12 et Co-Pilot-24 sont destinés à être utilisés comme des unités d’expansion pour les batteries Pilot-12 Plus et Pilot-24 Plus, et ils ne fonctionneront pas en tant que batteries autonomes. Contenu de l’ensemble (1) unité...
  • Page 10 Branchement du Co-Pilot Remarque : Il est important de suivre les étapes suivantes dans l’ordre indiqué, à défaut de quoi le Co-Pilot pourrait émettre un code d’erreur. Pour enlever ce code d’erreur, veuillez déconnecter tous les fils des Co-Pilot et Pilot Plus, puis redémarrez l’appareil et suivez les instructions indiquées ci- dessous.
  • Page 11 3 - Branchez le Pilot Plus à votre appareil CPAP à l’aide du câble de sortie fourni avec le Pilot Plus. 4 - Mettez le bouton marche/arrêt sur le Pilot Plus à la position « ON » (marche), puis faites immédiatement de même sur le Co- Pilot.
  • Page 12 Batterie autonome (batterie portable) IMPORTANT : L’utilisation d’humidification chauffée et/ou de tubes chauffés diminuera considérablement la durée de fonctionnement des batteries Pilot Plus et Co-Pilot. Pour maximiser la durée de fonctionnement, veuillez déconnecter l’humidificateur de votre appareil CPAP ou vous assurer que la fonction de chaleur est réglée à...
  • Page 13 3 - Branchez la batterie CPAP Pilot Plus à votre appareil CPAP à l’aide du câble de sortie approprié fourni avec votre batterie Pilot Plus. 4 - Mettez le bouton marche/arrêt sur le Pilot Plus à la position « ON » (marche), puis faites immédiatement de même sur le Co- Pilot.
  • Page 14 l’adaptateur CA fourni avec la batterie. L’utilisation d’adaptateurs CA d’un tiers pourrait causer l’émission d’un code d’erreur par le Pilot-12 Plus. Remarque : Le Pilot-24 Plus est destiné à être utilisé avec l’adaptateur CA fourni avec les appareils CPAP ResMed S9 ou ResMed AirSense 10.
  • Page 15 Dépannage general Indicateur DEL Cause possible Solution Fonctionnement normal Capacité restante DEL verte fixe supérieure à 90 % Capacité restante DEL jaune fixe comprise entre 10 et 90 % Capacité restante DEL rouge fixe inférieure à 10 % La batterie est en cours DEL vertes clignotantes de chargement Codes d’erreur...
  • Page 16 DEL rouge et verte Le dispositif de Communiquez avec le clignotant par protection de la service technique de alternance batterie contre toute Medistrom. décharge excessive a été activé pour éviter d’endommager les éléments.   DEL rouge (trois L’appareil CPAP et la Veillez à...
  • Page 17 Medistrom. Si les messages d’erreur persistent malgré la mise en œuvre des actions recommandées, communiquez avec le service technique de Medistrom 1-888-407-4791 par téléphone en composant gratuitement le ou par courriel à l’adresse support@choiceonemedical.com. N’ouvrez pas...

  • Page 18: Guía De Inicio Rápido

    Guía de inicio rápido NOTA: La Co-Pilot 12 y la Co-Pilot 24 están diseñadas para ser utilizadas como una unidad de expansión para la plataforma elevadora de la Pilot- 12 Plus y la Pilot- 24 Plus y no funcionará como una batería CPAP autónoma.
  • Page 19 Conexión de la Co-Pilot Nota: Es importante ejecutar los siguientes pasos en orden. Si los pasos no son ejecutados en el orden correspondiente la Co- Pilot podrá emitir un código de error. Para cancelar este error desconecte todos los cables de la Co-Pilot y también de la Pilot Plus, luego se deberá...
  • Page 20 3 - Conecte la Pilot Plus a su dispositivo PAP utilizando el cable de salida incluido con la Pilot Plus. 4 - Mueva el interruptor de la Pilot Plus a encendido(ON) e inmediatamente después mueva el interruptor de la Co-Pilot a encendido(ON) 5- Conecte el adaptador de Corriente Alterna (AC adapter) al puerto de carga (CHARGE) de la Pilot Plus.
  • Page 21 Batería independiente (Batería portátil) IMPORTANTE: El uso de humidificación térmica y/o tubo térmico disminuirá significativamente el tiempo de funcionamiento de las baterías Pilot Plus y Co-Pilot. Para maximizar el tiempo de funcionamiento por favor desconecte el humidificador de su equipo PAP o asegúrese de que la configuración de temperatura este en cero.
  • Page 22 4 - Mueva el interruptor de la Pilot Plus a encendido(ON) e inmediatamente después mueva el interruptor de la Co-Pilot a encendido(ON) 5- El sistema de la Co-Pilot y la Pilot Plus proveerá energía a su equipo PAP. Consulte las instrucciones que vienen con su equipo PAP de como iniciar la terapia.
  • Page 23 corriente alterna de otras marcas puede dar como resultado la emisión de un código de error en la Pilot-24 Plus Carga de la Co-Pilot como batería independiente (Batería portátil) Para mejores resultados asegúrese que el interruptor de encendido de la Co-Pilot se encuentre en la posición de apagado (OFF). Conecte el cargador de corriente alterna (AC adapter) al puerto de carga (CHARGE) en la Co-Pilot.

  • Page 24: Solución De Problemas Generales

    Solución de problemas generales Indicador LED Posible causa Solución Operación normal Capacidad restante LED verde fijo superior a 90% Capacidad restante LED amarillo fijo entre 10% - 90% Capacidad restante LED rojo fijo inferior a 10% LEDs verdes La batería está parpadean cargando Códigos de error...
  • Page 25   LED rojo parpadea La temperatura Asegúrese de que la (lentamente) ambiente es batería se coloque demasiado alta donde no haya calor para que la batería excesivo. No deje la funcione de manera batería encima de segura. radiadores ni dispositivos electrónicos que puedan emitir calor.
  • Page 26 Si persisten los errores después de haber realizado la acción recomendada, póngase en contacto con el departamento de soporte 1-888-407-4791 técnico de Medistrom llamando gratis al o enviando un mensaje electrónico a support@choiceonemedical.com. No abra el dispositivo ni intente repararlo usted mismo.

This manual is also suitable for:

Co-pilot 24
