Summary of Contents for Stageline SP1X12

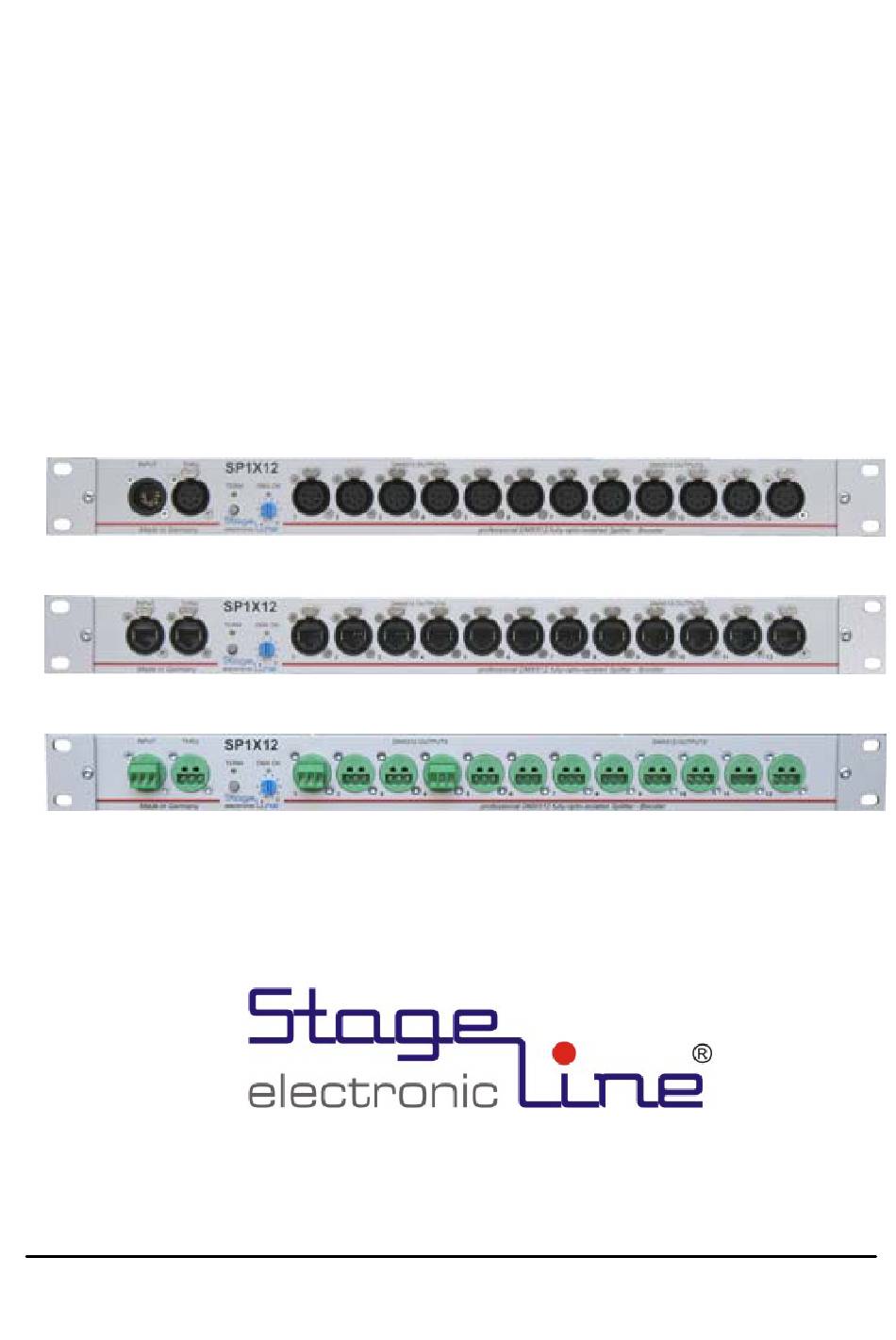

- Page 1 Beschreibung / Description SP1X12 DMX512 - Splitter, Booster 1 IN – 12 OUT XLR5 / XLR3 RJ45 Phönix (screw-plug) w w w . s t a g e l i n e . d e M a d e i n G e r m a n y...
-
Page 2: Table Of Contents
SP1X12 1. FUNKTIONSBESCHREIBUNG ..............3 2. SIGNALVERARBEITUNG UND -FÜHRUNG ..........4 3. ANZEIGEN ....................4 4. BETRIEBSARTEN ..................5 4.1 = nur Booster keine Signalverarbeitung ........5 4.2 = Signalverarbeitung, volle Geschwindigkeit, H-Pegel ....5 ... -
Page 3: Funktionsbeschreibung
SP1X12 1. Funktionsbeschreibung Der SP1X12 ist in der Basis ein klassischer DMX512 Datenverteiler und -verstärker (Splitter / Booster) mit einem Eingang, einem direktverbundenen Ausgang „THRU“ und 12 elektrisch und optisch entkoppelten Ausgängen. Die Besonderheit des SP1X12 ist neben den 12 Ausgängen die Auswahlmöglichkeit spezieller Betriebsarten die das Verhalten bei... -
Page 4: Signalverarbeitung Und -Führung
SP1X12 2. Signalverarbeitung und -führung Der größte Wert wurde bei der Entwicklung des SP1X12 auf eine optimal schnelle Signalverarbeitung nahezu unterbrechungsfreien Betrieb auf allen DMX512 Ausgängen und in allen Betriebsarten gelegt. Alle Ein- und Ausgänge verwenden gesockelte und genormte RS485 Schnittstellenbausteine, verfügen über einen erweiterten ESD Schutz, eine Wellenanpassung (120 Ω... -
Page 5: Betriebsarten
Eingangssignal. Kein Eingangssignal – kein Ausgangssignal 4.2 = Signalverarbeitung, volle Geschwindigkeit, H-Pegel Das Eingangssignal wird durch den SP1X12 Prozessor verarbeitet und mit optimal schnellem DX512 Timing ausgegeben. Fällt das Eingangssignal aus, führen alle Ausgänge H-Pegel (Leitung offen) 4.3 = Signalverarbeitung, volle Geschwindigkeit, Idle-Mode wie 1 nur fällt das Eingangssignal aus, senden alle Ausgänge leere... -
Page 6: Signalverarbeitung, Retimer, H-Pegel
SP1X12 4.6 = Signalverarbeitung, RETIMER, H-Pegel Das Eingangssignal wird durch den SP1X12 Prozessor verarbeitet und mit reduziertem DMX512 Timing ausgegeben. (siehe Tabelle) Fällt das Eingangssignal aus, führen alle Ausgänge H-Pegel (Leitung offen) 4.7 = Signalverarbeitung, RETIMER, Idle-Mode wie 5 nur fällt das Eingangssignal aus, senden alle Ausgänge leere DMX- Rahmen (Idle-Mode 6.2) -
Page 7: Dmx512 Timing Diagramm
Time between Slots = Zeit zwischen zwei Datenbytes (Mark) 5.2 RETIMER – reduziertes Timing In den Betriebsarten 5, 6, 7, und 8 überträgt der SP1X12 die DMX512 Daten mit einem reduziertes DMX512 Timing. Break = 176 µs, MAB = 12 µs, Time between Slots = 4µs,... -
Page 8: Erläuterungen
Eine DMX512 Datenleitung muss am Ende mit einem 120 Ω „Wellen“-Widerstand „abgeschlossen“ werden. Dies geschieht beim SP1X12 durch einen Taster und eine gelbe LED. Optimaler weise sollte eine auf dem RS485 Standard basierende Datenleitung ebenfalls am Anfang eine Terminierung haben (hier alle Ausgänge). -
Page 9: Steckerbelegung Xlr/Rj45/Klemme
SP1X12 6.5 Steckerbelegung XLR/RJ45/Klemme Folgende Pinbelegungen sind für die einzelnen Steckverbinder zur Anwendung gekommen und sind mit DMX512-A nach ESTA E1.11 – 2004 genormt. Funktion XLR 5pol XLR3pol RJ45 / Farbe Data 1+ ws/ or Data 1- Signal-Masse 1 ws/ br... -
Page 10: Technische Daten
SP1X12 7. Technische Daten Stromversorgung: 100 - 240V~ +/-10%, 47-63Hz Leistungsaufnahme: max. 10W Schnittstelle: DMX512-A Eingänge: 1, Terminierung schaltbar 120 Ω Ausgänge: 12, terminiert 120 Ω Timing: (Norm) Break: 176 µs, Mark: 12 µs B2B: 22.8 ms Timing: (reduziert) Break: 176 µs, Mark: 12 µs B2B: 25.8 ms... -
Page 11: English Manual - Table Of Contents
SP1X12 English manual - Table of contents 1. FUNCTIONAL DESCRIPTION ..............12 2. DMX512 SIGNAL PROCESSING AND -DISTRIBUTION ......13 3. DISPLAYS ....................13 4. MODE SELECTION ................. 14 4.1 = Booster only, no processing of DMX signal ......14 ... -
Page 12: Functional Description
For a correct line termination of a DMX512 signal the SP1X12 has a manual push button switch and a LED indicator. The SP1X12 is deliverable with the following plug connectors: Neutrik XLR 5pol, XLR 3pol oder RJ45. -
Page 13: Dmx512 Signal Processing And -Distribution
(see chapter 4.6 to 4.9) 3. Displays The SP1X12 has two LED’s a yellow one over the "term" switch and a 3 colored one (DMX OK) over the mode selector switch. The yellow LED shows an activated line termination to the DMX512 input. -
Page 14: Mode Selection
No output signal without any input signal. 4.2 = buffered, full speed, output level = high The DMX512 data are processed by the SP1X12 with an optimal and standard-compliant timing. In case of no DMX512 signal all outputs are set to high level. (open line). -
Page 15: Buffered, Retimer, Idle Mode
DMX512 but are not able to receive and to process a DMX512 signal with an optimal and standard-compliant timing. This results in flickering and black outs. In this case the SP1X12 includes a RETIMER with a standard fix timing added to the modes 5 to 8. -
Page 16: Dmx512 Timing Diagram
Time between Slots = time between 2 data bytes Slots (Mark) 5.2 RETIMER – reduced timing In mode 5, 6, 7, and 8 the SP1X12 transmits the DMX512 data with a reduced DMX512 timing. Break = 176 µs, MAB = 12 µs, Time between 2 bytes = 4µs, MBB = 1ms, the whole frame (Break to Break) = B2B = 25,8ms 6. -
Page 17: Idle-Mode
6.4 Termination At the end of a DMX512 data cable a 120 Ω resistor has to be connected. The SP1X12 does this for input A by a manual switch indicated by a yellow LED. Optimal wise one a data line basing on the RS485 interface standard also should have a termination at the beginning. -
Page 18: Plug Connector Assignment Xlr/Rj45/Terminal
SP1X12 6.5 Plug connector assignment XLR/RJ45/Terminal As indicated in DMX512A and ESTA E1.11, the following pinning have come to the application. Function XLR 5pol XLR3pol RJ45/color Data 1+ wht/orn Data 1- Signal ground 1 wht/ brn Data 2+ wht/ grn... -
Page 19: Technical Data
SP1X12 7. Technical data Power supply: 100 -240 V ~, 47-63 Hz Power consumption: max. 10 W Protocol: DMX512A Inputs: 1, termination by pushbutton switch Outputs: 12, terminated 120 ohms Timing: (fast) Break: 176 µs, Mark: 12 µs B2B: 22.8 ms Timing: (slow) Break: 176 µs, Mark: 12 µs... - Page 20 SP1X12...
