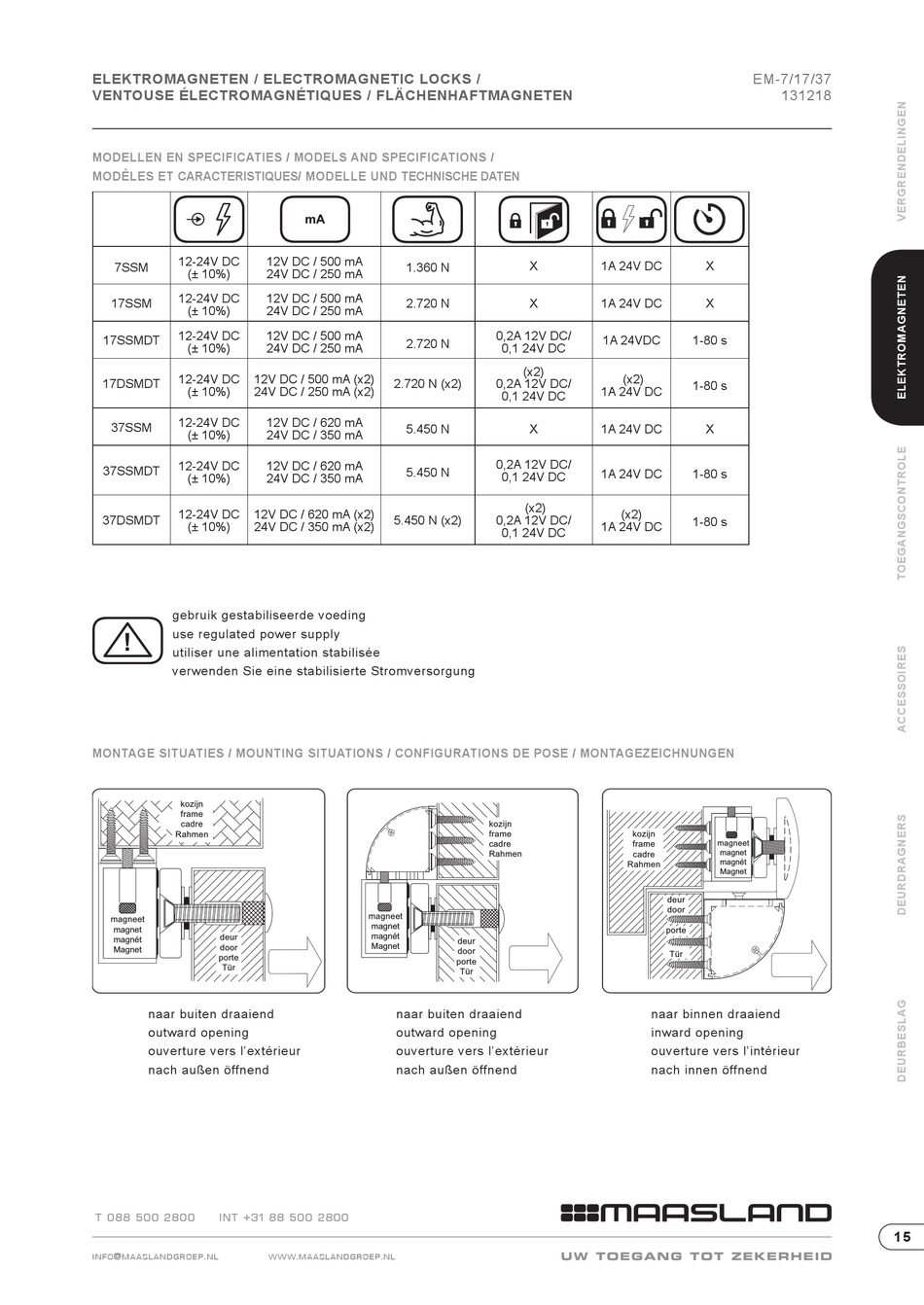

ELEKTROMAGNETEN / ELECTROMAGNETIC LOCKS /
VENTOUSE ÉLECTROMAGNÉTIQUES / FLÄCHENHAFTMAGNETEN
MODELLEN EN SPECIFICATIES / MODELS AND SPECIFICATIONS /
MODÈLES ET CARACTERISTIQUES/ MODELLE UND TECHNISCHE DATEN
12-24V DC
12V DC / 500 mA
7SSM
(± 10%)
24V DC / 250 mA
12-24V DC
12V DC / 500 mA
17SSM
(± 10%)
24V DC / 250 mA
12-24V DC
12V DC / 500 mA
17SSMDT
(± 10%)
24V DC / 250 mA
12-24V DC
12V DC / 500 mA (x2)
17DSMDT
(± 10%)
24V DC / 250 mA (x2)
12-24V DC
12V DC / 620 mA
37SSM
(± 10%)
24V DC / 350 mA
12-24V DC
12V DC / 620 mA
37SSMDT
(± 10%)
24V DC / 350 mA
12-24V DC
12V DC / 620 mA (x2)
37DSMDT
(± 10%)
24V DC / 350 mA (x2)
gebruik gestabiliseerde voeding
use regulated power supply
!
utiliser une alimentation stabilisée
verwenden Sie eine stabilisierte Stromversorgung
MONTAGE SITUATIES / MOUNTING SITUATIONS / CONFIGURATIONS DE POSE / MONTAGEZEICHNUNGEN
kozijn
frame
cadre
Rahmen
magneet
magnet
deur
magnét
door
Magnet
porte
Tür
naar buiten draaiend
outward opening
ouverture vers l'extérieur
nach außen öffnend
t 088 500 2800
int +31 88 500 2800
info@maaslandgroep.nl
mA
1.360 N
2.720 N
2.720 N
2.720 N (x2)
5.450 N
5.450 N
5.450 N (x2)
magneet
magnet
magnét
Magnet
naar buiten draaiend
outward opening
ouverture vers l'extérieur
nach außen öffnend
www.maaslandgroep.nl
X
1A 24V DC
X
1A 24V DC
0,2A 12V DC/
1A 24VDC
0,1 24V DC
(x2)
(x2)
0,2A 12V DC/
1A 24V DC
0,1 24V DC
X
1A 24V DC
0,2A 12V DC/
1A 24V DC
0,1 24V DC
(x2)
(x2)
0,2A 12V DC/
1A 24V DC
0,1 24V DC
kozijn
frame
cadre
Rahmen
Rahmen
deur
door
porte
Tür
EM-7/17/37
131218
X
X
1-80 s
1-80 s
X
1-80 s
1-80 s
kozijn
frame
magneet
magnet
cadre
magnét
Magnet
deur
door
porte
Tür
naar binnen draaiend
inward opening
ouverture vers l'intérieur
nach innen öffnend
15
Advertisement
Table of Contents
Summary of Contents for MAASLAND 7SSM
- Page 1 MODELLEN EN SPECIFICATIES / MODELS AND SPECIFICATIONS / MODÈLES ET CARACTERISTIQUES/ MODELLE UND TECHNISCHE DATEN 12-24V DC 12V DC / 500 mA 1A 24V DC 7SSM 1.360 N (± 10%) 24V DC / 250 mA 12-24V DC 12V DC / 500 mA 17SSM 2.720 N...
- Page 2 ELEKTROMAGNETEN / ELECTROMAGNETIC LOCKS / EM-7/17/37 VENTOUSE ÉLECTROMAGNÉTIQUES / FLÄCHENHAFTMAGNETEN 131218 IN DE DOOS / IN THE BOX / DANS LA BOÎTE / IN DER BOX bekabeling wiring câblage 12/24 VDC Verdrahtung montageplaat mounting plate plaque de montage 5 x bevestigingsschroeven Montageplatte 5 x fastening screws 5 x vis de fixation...
- Page 3 Boor een gat van Ø 6,8 mm in de deur en tap hierin M8-1,25 mm schroefdraad. versterkte deur Drill a Ø 6.8 mm hole in the door and thread 7SSM = 44 mm reinforced door deur M8-1.25 mm screw thread.
- Page 4 ELEKTROMAGNETEN / ELECTROMAGNETIC LOCKS / EM-7/17/37 VENTOUSE ÉLECTROMAGNÉTIQUES / FLÄCHENHAFTMAGNETEN 131218 Z + L STEUN / Z + L BRACKET / ÉQUERRE Z + L / Z+L-MONTAGEWINKEL Sluit de deur en positioneer de Z steun Bepaal de montagelocatie op het kozijn met ankerplaat op de deur tegen de voor de L steun.
- Page 5 Drill a Ø 8 mm hole through the door. hollow door On the mushroom side enlarge to Ø 12.7 mm. 7SSM = 44 mm porte creuse deur Percer un trou de Ø 8 mm à travers la porte.
- Page 6 ELEKTROMAGNETEN / ELECTROMAGNETIC LOCKS / EM-7/17/37 VENTOUSE ÉLECTROMAGNÉTIQUES / FLÄCHENHAFTMAGNETEN 131218 AANSLUITEN / WIRING / RACCORDEMENT / SCHALTBILDER 7SSM 17SSM, 17DSM, 37SSM, 37DSM toegangscontrole (verbreekcontact) toegangscontrole (verbreekcontact) access control (normally closed) access control (normally closed) contrôle d'accès (normalement fermé) contrôle d'accès (normalement fermé) Zutrittskontrolle (öffner Kontakt)
-
Page 7: Problemen Oplossen
ELEKTROMAGNETEN / ELECTROMAGNETIC LOCKS / EM-7/17/37 VENTOUSE ÉLECTROMAGNÉTIQUES / FLÄCHENHAFTMAGNETEN 131218 PROBLEMEN OPLOSSEN Probleem Mogelijke oorzaak Oplossing Deur vergrendelt niet. Geen goede gestabiliseerde voeding gebruikt. Controleer of een goede gestabiliseerde voeding is aangesloten en deze correct werkt. Wanneer de groene LED aan is en er is geen kleefkracht zal dit de oorzaak zijn. -
Page 8: Dépannage
ELEKTROMAGNETEN / ELECTROMAGNETIC LOCKS / EM-7/17/37 VENTOUSE ÉLECTROMAGNÉTIQUES / FLÄCHENHAFTMAGNETEN 131218 DÉPANNAGE Problème Cause possible Solution La porte ne se verrouille pas. Pas de bonne nourriture stabilisée alimentation. Vérifiez qu’une bonne alimentation stabilisée est connectée et qu’elle fonctionne correctement. Lorsque le voyant vert est allumé et qu’il n’ya pas de force de reteneu, c’est la cause. - Page 9 ELEKTROMAGNETEN / ELECTROMAGNETIC LOCKS / EM-7/17/37 VENTOUSE ÉLECTROMAGNÉTIQUES / FLÄCHENHAFTMAGNETEN 131218 MAATVOERING / DIMENSIONS / DIMENSIONS / ABMESSUNGEN (MM) 7SSM 14 / 19 50~60 17SSM / 17SSMDT 17DSMDT 14 / 21 / 27 14 / 21 / 27 62~76 62~76...
- Page 10 ELEKTROMAGNETEN / ELECTROMAGNETIC LOCKS / EM-7/17/37 VENTOUSE ÉLECTROMAGNÉTIQUES / FLÄCHENHAFTMAGNETEN 131218 MAATVOERING / DIMENSIONS / DIMENSIONS / ABMESSUNGEN (MM) 37SSM / 37SSMDT 37DSMDT 21 / 36 21 / 36 75~98 75~98 t 088 500 2800 int +31 88 500 2800 YOUR ACCESS TO SECURITY info@maaslandgroep.nl www.maaslandgroep.nl...
-
Page 11: Montage Instructies
ELEKTROMAGNETEN 17AP/37AP -280815 MODELLEN 17AP, 37AP MONTAGE INSTRUCTIES 1. Verwijder de beide afdekdopjes met een scherp voorwerp. 2. Schroef de inbusboutjes los met inbussleutel 3. 3. Verwijder het grijze magneetblokje van de ankerplaat 4. Plaats de ankerplaat in de opbouwsteun (17AP of 37AP) en schroef deze vast met bijgeleverde schroefset.
