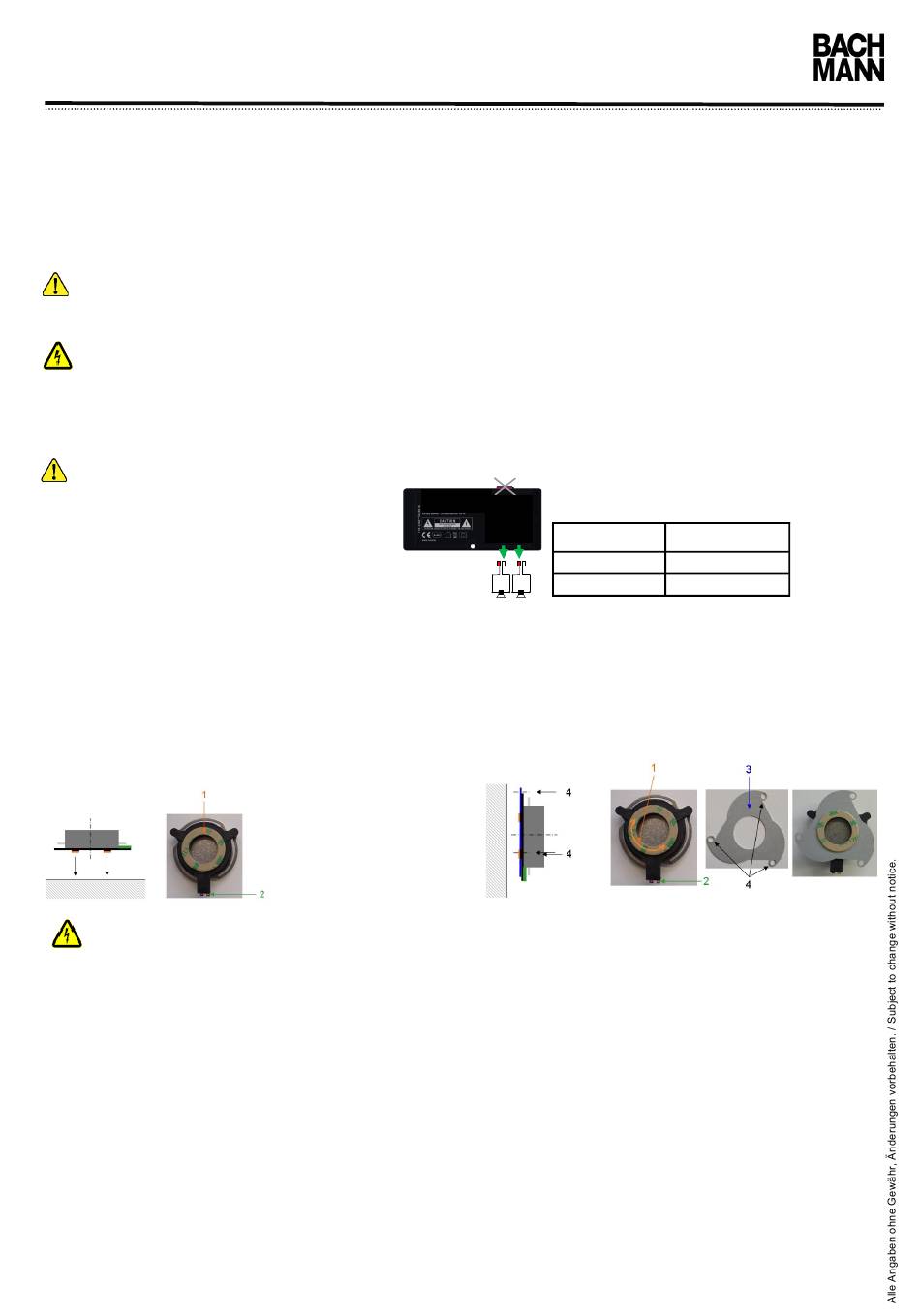

Bachmann INTUBLU Mounting Instructions

INTUBLU
DE Montageanleitung
Montage und Anschlüsse
- Verlegen Sie die notwendigen Anschlusskabel (230V, Lautsprecherkabel) zum Bluetooth-Receiver mit integriertem Netzteil entsprechend
den Installationsrichtlinien und Ihrem gewünschten Anschluss-Szenario.
- Falls das Gerät durch einen Ausschnitt geschoben werden soll, prüfen Sie, ob es durch den Ausschnitt passt.
Verbauen Sie das Gerät nur an Orten, die ausreichend Temperaturabfuhr gewährleisten. Nicht z.B. in Dämmwolle, da das Gerät bei Über-
temperatur beschädigt werden kann.
Bei der Verwendung von elektronischen Trafos (Beleuchtung) und Bluetooth-Receiver mit integriertem Netzteil sind folgende
Punkte einzuhalten um eventuelle Störungen zu vermeiden:
- Leitungen zwischen Trafo und Lampe unter 2m halten!
- Netzleitung mit einem Abstand 5-10 cm zu den Lautsprecher-Kabel verlegen.
- HF-Leitungen mit Abstand zu jeglichen Metallflächen verlegen.
- Wenn HF Leitungen der Trafos 2m überschreiten, die Einzeladern verdrillen.
- Netzleitungen / HF-Leitungen nicht zu dicht am Bluetooth-Receiver mit integriertem Netzteil führen.
- Netzleitungen nicht kreuzen, oder rechtwinklig ausführen.
Anschluss der Stromversorgung
Sobald Spannung anliegt springt der Bluetooth-Receiver mit integriertem Netzteil in den Pairing-Mode. Der USB–Anschluss ist nicht
aktiv. Bitte schließen Sie keine USB-Komponenten an.
Lautsprecher gemäß Aufdruck anschließen.
Montage der Exciter X 32-4
Positionierung
- Möglichst auf Materialien, die schwingend gelagert sind, nicht z.B. auf vollflächig verklebten Oberflächen.
- Möglichst mittig auf den Flächen, max. von Kanten oder irgendwelchen Einspannungen entfernt, damit der Exciter das Material max.
gut zum Schwingen anregen kann.
Aufkleben der Exciter
Auf glatten Flächen, wenn nicht geschraubt werden kann:
- Folie des doppelseitigen Klebebandes am Frontteil (1) abziehen
- Exciter auf die vorher gereinigte Fläche drücken.
-Nicht auf magnetisierbaren Oberflächen betreiben. Dies beeinträchtigt die Funktion.
-Nicht in die Nähe von Röhrenmonitoren, Disketten, Festplatten, Scheckkarten und Video– und Audiokassetten bringen
Führen sie das PAIRING entsprechend Ihres Endgeräts durch.
Sobald Spannung anliegt springt der Bluetooth-Receiver mit integriertem Netzteil in den Pairing-Mode.
Stellen Sie dabei sicher, dass Ihr Endgerät die geforderte Bluetooth-Spezifikation erfüllt. Der Pairing-Vorgang ist von Gerät zu Gerät sehr
unterschiedlich. Lesen Sie hierzu bitte die Bedienungsanleitung Ihres Bluetooth-fähigen Endgerätes aufmerksam durch.
Genereller Vorgang des Pairings
Für den Pairing-Vorgang stellen Sie bitte einen möglichst geringen Abstand zwischen Ihrem Endgerät und dem Bluetooth-Receiver mit
integriertem Netzteil her (ca. 1 ... 5 m). Aktivieren Sie die Bluetooth-Funktion Ihres mobilen Geräts und bringen Sie es in den Suchmodus
und wählen Sie „BACHMANN" aus der Liste Ihres mobilen Geräts aus. Wenn eine Passwortabfrage erfolgt, dann geben Sie „0000" ein.
Trennen der Bluetooth-Verbindung:
Trennen Sie die Verbindung entsprechend Ihres Endgeräts.
Hinweise:
Der Bluetooth-Receiver mit integriertem Netzteil und die Lautsprecher sind nicht geeignet zum Betrieb im Außenbereich. Der Klang des Exciters ist abhängig vom verwendeten
Material und dem Einbauort. Stellen Sie sicher, dass die resultierende Impedanz der angeschlossenen Lautsprecher auf den Ausgang des Verstärkers richtig dimensioniert sind.
Auf richtige Polarität achten. Die 230V-Leitung darf nur durch eine autorisierte Elektrofachkraft angeschlossen werden. Die Spannung muss vor dem Arbeiten am Gerät abgeschal-
tet werden. Schützen Sie das Gerät, wie alle elektrischen Geräte, vor tropfendem oder spritzendem Wasser. Stellen Sie sicher, dass kein Wasser ins Gerät gelangt. Dies verursacht
Schäden am Gerät und/oder ggf. Feuer. Setzen Sie das Gerät niemals Temperaturen über 30 ° C aus / setzen Sie das Gerät niemals elektrostatischen Entladung aus. Montieren Sie
das Gerät nicht in der Nähe von Wärmequellen auf, wie Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten, die Wärme erzeugen.
230 VAC
(1) ... Frontteil
(2) ... Anschlussklemme (4 Ohm)
(3) ... Blechteil
(4) ... Löcher für Schraub-
verbindung
INTUBLU REV01 | Art.Nr. 944.000 I I 17.12.2018 | Page 1/2
Bachmann GmbH | Ernsthaldenstr. 33 | 70565 Stuttgart | Germany I www.bachmann.com
USB
Klemmenbelegung
Kabelfarbe
Schwarz
+ - + -
Rot
Anschrauben der Exciter
- Metallteil an Oberfläche schrauben (4).
Exciter X.32-4
(-)
(+)
