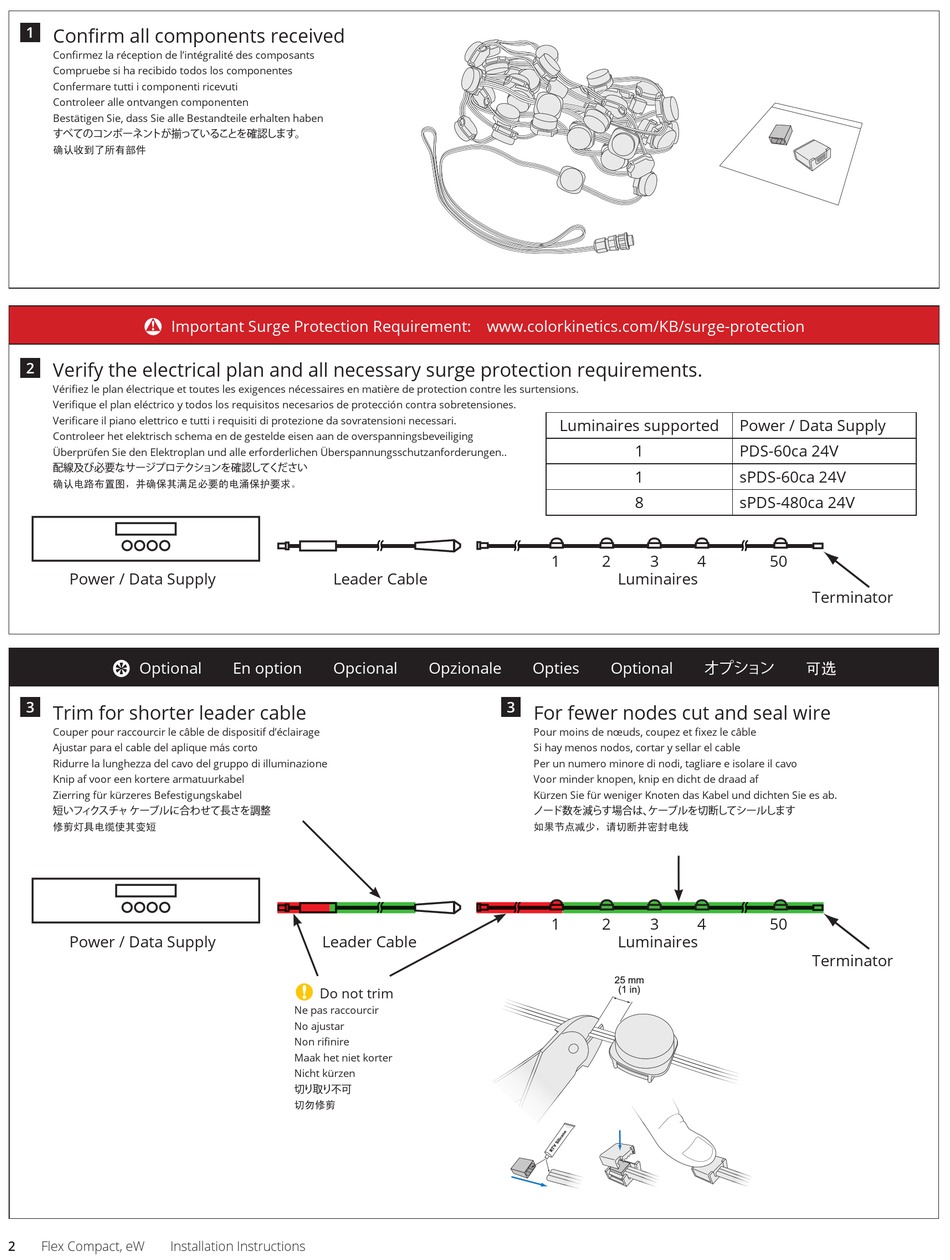

Color Kinetics eW Flex Compact Installation Instructions Manual page 2

1
Confirm all components received
Confirmez la réception de l'intégralité des composants
Compruebe si ha recibido todos los componentes
Confermare tutti i componenti ricevuti
Controleer alle ontvangen componenten
Bestätigen Sie, dass Sie alle Bestandteile erhalten haben
すべてのコンポーネントが揃っていることを確認します。
确认收到了所有部件
B Important Surge Protection Requirement: www.colorkinetics.com/KB/surge-protection
Verify the electrical plan and all necessary surge protection requirements.
2
Vérifiez le plan électrique et toutes les exigences nécessaires en matière de protection contre les surtensions.
Verifique el plan eléctrico y todos los requisitos necesarios de protección contra sobretensiones.
Verificare il piano elettrico e tutti i requisiti di protezione da sovratensioni necessari.
Controleer het elektrisch schema en de gestelde eisen aan de overspanningsbeveiliging
Überprüfen Sie den Elektroplan und alle erforderlichen Überspannungsschutzanforderungen..
配線及び必要なサージプロテクションを確認してください
确认电路布置图，并确保其满足必要的电涌保护要求。
Power / Data Supply
E Optional En option Opcional Opzionale Opties Optional オプション 可选
3
Trim for shorter leader cable
Couper pour raccourcir le câble de dispositif d'éclairage
Ajustar para el cable del aplique más corto
Ridurre la lunghezza del cavo del gruppo di illuminazione
Knip af voor een kortere armatuurkabel
Zierring für kürzeres Befestigungskabel
短いフィクスチャ ケーブルに合わせて長さを調整
修剪灯具电缆使其变短
Power / Data Supply
2 Flex Compact, eW Installation Instructions
Leader Cable
Leader Cable
C Do not trim
Ne pas raccourcir
No ajustar
Non rifinire
Maak het niet korter
Nicht kürzen
切り取り不可
切勿修剪
Luminaires supported
1
1
8
1 2 3
Luminaires
3
For fewer nodes cut and seal wire
Pour moins de nœuds, coupez et fixez le câble
Si hay menos nodos, cortar y sellar el cable
Per un numero minore di nodi, tagliare e isolare il cavo
Voor minder knopen, knip en dicht de draad af
Kürzen Sie für weniger Knoten das Kabel und dichten Sie es ab.
ノード数を減らす場合は、 ケーブルを切断してシールします
如果节点减少，请切断并密封电线
1 2 3
Luminaires
25 mm
(1 in)
Power / Data Supply
PDS-60ca 24V
sPDS-60ca 24V
sPDS-480ca 24V
4 50
Terminator
4 50
Terminator
