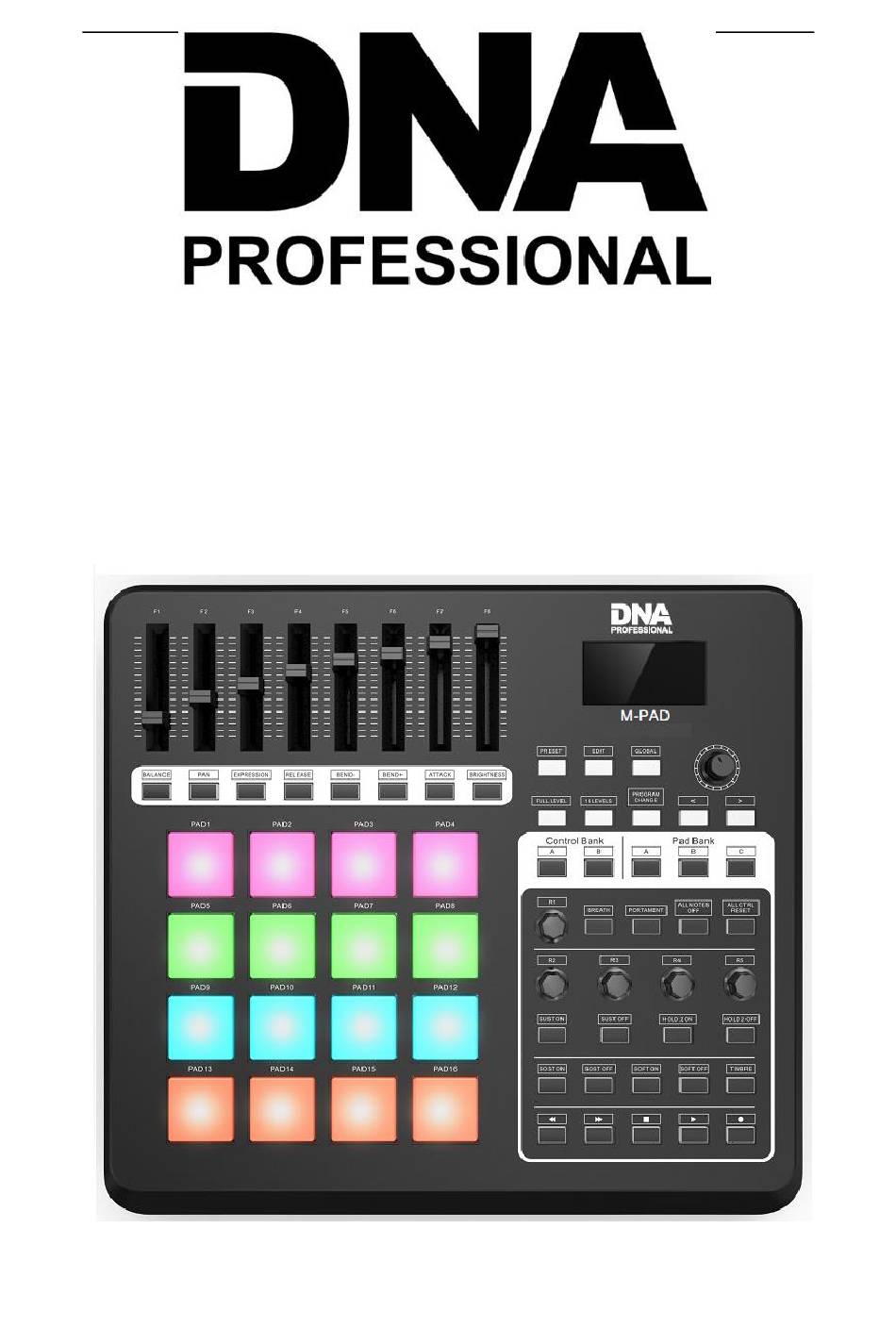

1
M-PAD
USER'S MANUAL
INSTRUKCJA OBSŁUGI

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M-PAD and is the answer not in the manual?

Questions and answers

Summary of Contents for DNA M-PAD

  • Page 1 M-PAD USER’S MANUAL INSTRUKCJA OBSŁUGI...

  • Page 2: Table Of Contents

    ENGLISH Contents FEATURES ........................3 FRONT PANEL OVERVIEW ..................4 REAR PANEL OVERVIEW ..................7 HOOKUP DIAGRAM ....................7 OPERATION ........................9 1. FULL LEVEL ......................9 2. 16 LEVELS ......................9 3. PAD BANK ......................10 4. PRESET ....................... 10 5.

  • Page 3: Features

    FEATURES 16xHigh quality velocity & pressure sensitive performance trigger pads with RGB ⚫ backlit. 5xAssignable Dials. ⚫ 8xAssignable Slider, each slider can be edit by user. ⚫ 26xLED backlit Assignable Buttons. ⚫ Function buttons, providing functions like, EDIT, GLOBAL, LEVELS, PRESET, PAD ⚫...

  • Page 4: Front Panel Overview

    FRONT PANEL OVERVIEW 1. LCD – The display is used for navigating menus, displaying data, and affecting change on M-PAD’s options and parameters. 2. [VALUE] (Push to Enter) –This dial is used for incrementing and decrementing Presets, parameter values and settings. This dial also functions as an [ENTER] button when it is pressed down.
  • Page 5 10. [CONTROL BANK]. The M-PAD features 2 independent banks of continuous controllers. Effectively, this allows you to control up to 78 independent parameters with the knob, faders and buttons on the M-PAD. The [CONTROL BANK] button is used to switch among the 2 banks.

  • Page 6: Rear Panel Overview

    MIDI data from your computer to a device attached to the MIDI OUT port of the M-PAD. 3. MIDI OUT – Use a five-pin MIDI cable to connect the MIDI OUT of the M-PAD to the MIDI IN of an external device.

  • Page 7: Hookup Diagram

    HOOKUP DIAGRAM Please refer to the following scenario for connecting the M-PAD. 1. Connect a USB cable from your computer to the M-PAD. The unit will be powered through the USB connection. Alternatively, if you do not wish to use a computer in your setup or if you wish to power the M-PAD externally, please plug in the included 9V-1A DC power adapter.
  • Page 8 M-PAD as an available device. In your software application, you will need to set the M-PAD as a default MIDI input device. This is usually done in the MIDI section of the Preferences menu.

  • Page 9: Operation

    OPERATION 1. FULL LEVEL When the [FULL LEVEL] button is activated, the M-PAD pads always play back at maximum velocity (127). This way, no matter how hard or soft you hit a pad, the v will always trigger the sound at its maximum velocity (volume).

  • Page 10: Pad Bank

    regardless of how hard you hit each pad. 3. PAD BANK These 3 buttons switch between pad banks A, B, C. You can store different sounds in each one of the 3 different banks, giving you access of up to 48 different sounds you can trigger.

  • Page 11: Program Change

    preset will be displayed on the screen, pressing [ENTER] loads the selected Preset. 5. PROGRAM CHANGE You can use this button to change the program. *SET PROGRAM CHANGE: You can set which Program Change Number the pad will transmit when it is pressed. Use [ < ] or [ > ] button to select Program Change field. While in ProgramChange field, use [VALUE] dial to select desired Program Change Number.

  • Page 12: Edit

    6. EDIT When you press[EDIT] button， The LCD displays‘CTLdata1’and the EDIT MODE is activated. In this mode, you can change the parameters of the pads, knobs and sliders. The EDIT MODE allows you to fully customize and optimize your controller for the best desired performance.

  • Page 13: Pad Edit

    6.1 PAD EDIT The pads can either be set to transmit Note information. Press the pad that you would like to edit, and use [ < ] or [ > ] button to select Note field. The LCD displays ‘Pad_note’, turn the [VALUE] dial to select ‘NOTE’. Press [ENTER] to confirm the ‘Note’.

  • Page 14: Midi Common Channel

    7.1 Page1-MIDI COMMON CHANNEL Use [ > ] or [< ]button to select MIDI Common Channel page in GLOBAL MODE. Turn [VALUE] dial to select desire MIDI Channel. The array of the MIDI Channel is 0~15. Press [ENTER] set MIDI Channel. 7.2 Page2-PAD VELOCITY CURVE Use [ >...

  • Page 15: Select The Backlit Rgb Color Of 8 Pads

    7.3 Select the Backlit RGB Color of 8 Pads Press “GLOBAL” and “>” button and the LCD displays “RGB OFF”, then press “VALUE” button to adjust RGB color for the pads when the LCD displays “RGB ON”. The Faders F1, F2 and F3 are used for RGB color. F1 is for red color. F2 is for blue color and F3 is for green color.

  • Page 16: Page-4 Reset

    7.5 Page-4 Reset Reset the all the controller, include the pads, knobs, buttons and sliders. 7.6 Page4-SAVE GLOBAL Use [ > ] or [< ]button to select SAVE GLOBAL page in GLOBAL MODE. You will see ‘SAVE_ALL’ displayed on the screen. Press [ENTER] to save all the global settings. 7.7 Page5-Pad note output type In Note_TP1 mode, when striking the pad, the NOTE OFF message is send immediately after the NOTE ON message is sent.
  • Page 17 Question: Do I need to use a power adapter if I am using the M-PAD with a computer? Answer: No. The M-PAD will draw power directly from the USB port. However, if your USB port does not supply enough power or if you are using a USB hub, it may be necessary to use a power adapter.
  • Page 18 Answer: The M-PAD features the same pads as the MPC2500. Question: Are the knobs on the M-PAD endless? Answer: The knobs on the M-PAD are endless pots. This allows you to limit the range of the knobs, as well as use them as increment/decrement controls. Please note that your software application must be able to receive and recognize NRPNs for Increment/decrement functions to work.

  • Page 19: Troubleshooting

    M-PAD is recognized. If necessary, replug the M-PAD properly connection and restart your connected. computer. If controlling an external hardware module, make sure that the M-PAD’s MIDI OUT is connected to the device’s MIDI IN port.
  • Page 20 MIDI source in your application. Usually, the MIDI settings can be accessed through the application’s Preferences menu. M-PAD’S MIDI channel Make sure that the M-PAD is not the same as sending MIDI information on application’s incoming the channel that the target MIDI channel.
  • Page 21 MMC messages, send MIDI messages instead. MIDI START/STOP or the Make sure that the Transport MIDI CC mode. mode on the M-PAD matches the receive mode of your software. I am only hearing one 16 Level function is When engaged, the 16 Level sound when I hit engaged.

  • Page 22: Technical Specifications

    TECHNICAL SPECIFICATIONS GENERAL Display custom LCD w/backlight Dimensions (WxDxH) 330mmx300mmx50mm Weight 1.8kg ~100mA, 5V DC via USB Power ~1A,9V DC via external adaptor MIDI output channels over USB MIDI output channels from 5-pin MIDI Drum pads 16(velocity and pressure sensitive) Drum pad banks Faders 360 degree knobs...
  • Page 23 POLSKI Spis treści CECHY ........................... 24 PANEL PRZEDNI ..................... 25 PANEL TYLNI ......................28 DIAGRAM POŁĄCZEŃ .................... 28 UŻYTKOWANIE ......................30 1. PEŁNY POZIOM ....................30 2. 16 POZIOMÓW ....................30 3. BANKI PADÓW ....................31 4. PRESETY ......................31 5.

  • Page 24: Cechy

    CECHY 16 Wysokiej jakości, czułych na siłę I szybkość nacisku padów z podświetleniem RGB ⚫ 5x Przypisywalnych pokręteł ⚫ 8x Przypisywalnych suwaków, każdy z możliwością edycji przez użytkownika ⚫ 26x Przypisywalnych przycisków z podświetleniem LED ⚫ Przyciski funkcyjne z opcjami takimi jak EDIT, GLOBAL, LEVELS, PRESET, PAD ⚫...

  • Page 25: Panel Przedni

    Panel przedni 1. LCD – wyświetlacz służy do nawigowania w menu, wyświetlania ustawianych wartości oraz zmian w parametrach Twojego M-PAD’a. 2. [VALUE] (wciśnij aby wejść) – to pokrętło jest używane do zwiększania i zmniejszania presetów, wartości parametrów i ustawień. Działa również jako ‘Enter’...
  • Page 26 9．[16 LEVEL]. Kiedy funkcja [16 LEVEL] jest aktywna możesz użyć 16 padów do zmiany czułości wybranego dźwięku w 16 krokach. 10. [CONTROL BANK]. M-PAD zapewnia 2 niezależne banki ciągłych kontrolerów. Dzięki temu możesz kontrolować do 78 niezależnych parametrów za pomocą...

  • Page 27: Panel Tylni

    MIDI. PANEL TYLNI 1. DC IN – Do podłączenia zasilacza 9V–1A DC, jeśli nie chcesz aby M-PAD był zasilany z portu USB. 2. USB – Gniazdo to służy do podłączenia regularnego przewodu USB, którym łączysz się...
  • Page 28 SCHEMAT POŁĄCZEŃ Prosimy o zapoznanie się z poniższym schematem w celu poprawnego podłączenia M-PADa. 1. Podłącz przewód USB ze swojego komputera do M-PADa. Urządzenie zostanie zasilone z portu USB. Możesz również podłączyć zasilanie z zasilacza 9V jeśli nie chcesz aby pobierał napięcie z komputera. 2.

  • Page 29: Użytkowanie

    WSKAZÓWKA UŻYWANIA M-PADA Z OPROGRAMOWANIEM Upewnij się, że M-PAD i inne zewnętrzne urządzenia są połączone, a przewód USB jest poprawnie podłączony do komputera przed otwarciem jakichkolwiek aplikacji sterujących. Jeśli urządzenie nie zostanie wpięte przed włączeniem oprogramowania, może ono nie wykryć urządzenia.
  • Page 30 1. FULL LEVEL Kiedy przycisk [FULL LEVEL] jest aktywny pady zawsze reagują z maksymalną czułością (127), niezależnie od tego z jaką siłą je wciśniesz. 2. 16 LEVELS Kiedy funkcja [16 LEVEL] jest aktywna możesz użyć 16 padów do zmiany czułości wybranego dźwięku w 16 krokach.

  • Page 31: Presety

    wyświetlaczu, a wartość nutowa poszczególnych padów zmieniona. Kiedy edytujesz dane pada wejdź w ustawienia globalne i wybierz Save Global. Wszystkie ustawienia zostaną zapisane do danego pada. 4. PRESET Kiedy przycisk [PRESET] jest aktywny, uruchamia się tryb Preset. Różne predefiniowane programy mogą zostać wybrane i przywołane. Preset to zbiór informacji o tym jak różne suwaki, pokrętła i pady będą...
  • Page 32 *Ustawianie BANK M: Użyj przycisków [ < ] lub [ > ] aby wybrać pole Bank M. Kiedy jesteś w tym polu użyj pokrętła [VALUE] aby wybrać pożądaną wartość. Wciśnięcie [ENTER] potwierdza wartość. *Ustawianie BANK L: Użyj przycisków [ < ] lub [ > ] aby wybrać pole Bank L. Kiedy jesteś...
  • Page 33 Różne parametry, które możesz edytować są zorganizowane na dwóch różnych Stronach wyświetlacza i są opisane poniżej. W zależności od tego jaką funkcję wybierzesz na stronie pierwszej (Page 1) otrzymasz inne parametry do edycji na stronie drugiej (Page 2). Aby wybrać kontroler, który chcesz edytować, porusz nim – to spowoduje wyświetlenie na wyświetlaczu aktualnych ustawień.

  • Page 34: Globalne

    7. GLOBALNE Kiedy wciśniesz przycisk [GLOBAL] tryb GLOBAL jest aktywowany, w tym trybie są 4 strony. Tabela 1 pokazuje funkcje odpowiadające każdej stronie. Strona 1 KANAŁY MIDI Strona 2 KRZYWE CZUŁOŚCI PADÓW Strona 3 MUTE Strona 4 RESET Strona 5 SAVE GLOBAL Strona 6 TYP WIADOMOŚCI NUTOWYCH...

  • Page 35: Wybór Podświetlenia Rgb

    7.3 Wybór podświetlenia RGB Wciśnij przycisk “GLOBAL”oraz „>”, wyświetlacz pokaże “RGB OFF”, następnie wciśnij „VALUE”aby określić podświetlenie padów gdy wyświetlacz pokazuje „RGB ON”. Suwaki F1, F2 i F3 są używane do kolorów RGB. F1 jest przypisany do koloru czerwonego, F2 zielonego, a F3 niebieskiego. Wciśnij Pad, w którym chcesz zmienić podświetlenie i użyj suwaków by wyregulować...

  • Page 36: Strona-4 Reset

    7.5 Strona-4 RESET Resetuje ustawienia wszystkich kontrolerów, włącznie z padami, pokrętłami, przyciskami i suwakami. 7.6 Strona 4-SAVE GLOBAL Użyj [ > ] lub [< ] aby wybrać stronę SAVE GLOBAL w trybie GLOBAL MODE. Na wyświetlaczu pojawi się napis‘SAVE_ALL’. Wciśnij [ENTER] aby zapisać wszystkie ustawienia globalne.
  • Page 37 Pytanie: Czy M-PAD posiada wbudowane dźwięki? Odpowiedź: Nie. M-PAD to kontroler MIDI, nie posiada on więc żadnych wbudowanych dźwięków. Służy do kontroli innych urządzeń dźwiękowych, jak moduły brzmieniowe w formie fizycznej lub oprogramowania, za pomocą których wyzwala ich dźwięki. Pytanie: Czy muszę używać zasilacza w momencie gdy używam M-PADa z komputerem? Odpowiedź: Nie, M-PAD pobierze zasilanie bezpośrednio z portu USB.
  • Page 38 Pytanie: Na pokładzie jest 5 pokręteł, 8 suwaków, 26 przycisków i 16 padów. To wszystko co posiada M-PAD? Odpowiedź: Nie, M-PAD posiada wiele banków dla kontrolerów i padów, do których masz dostęp za pomocą przycisków [PAD BANK] i [CONTROL BANK].

  • Page 39: Rozwiązywanie Problemów

    ROZWIĄZYWANIE PROBLEMÓW PROBLEM PRZYCZYNA ROZWIĄZANIE Upewnij się, że M-PAD jest podłączony do komputera, a Wyświetlacz się nie Brak zasilania. komputer ma włączone podświetla zasilanie. Jeśli używasz zasilacza upewnij się, że jest on podłączony do odpowiedniego i aktywnego źródła zasilania. Sprawdź podłączenie do portu USB i czy system rozpoznał...
  • Page 40 MIDI Footswitch został Wyłącz urządzenie, odczekaj Dźwięki pozostawiają podłączony po chwilę i włącz je ponownie efekt sustain po uruchomieniu M-PADa puszczeniu klawisza Niekompletne dane Wyłącz urządzenie, odczekaj MIDI chwilę i włącz je ponownie Footswitch działa Footswitch został Wyłącz urządzenie, odczekaj odwrotnie podłączony po chwilę...

  • Page 41: Specyfikacja Techniczna

    SPECYFIKACJA TECHNICZNA OGÓLNE Wyświetlacz Wymiary (Sz x Gł x Wys) 330mmx300mmx50mm Waga 1.8kg ~100mA, 5V DC przez USB Zasilania ~1A,9V DC przez zewnętrzny zasilacz Kanały wyjściowe MIDI przez USB Kanały wyjściowe MIDI przez 5-pin MIDI Pady perkusyjne 16 (czułe na siłę i dynamikę nacisku) Banki padów Suwaki Pokrętła...
