1. НазНачеНие
На калитках, врезанных в полотно секционных, ворот возникает не-
обходимость установки устройства, которое предотвращало бы запуск
привода, когда калитка находится в открытом состоянии. Датчик откры-
той калитки WDKIT - магнитный бесконтактный датчик, разработанный
для установки в профиль калитки, врезанной в полотно секционных во-
рот. Безопасность достигается за счет использования магнита и считыва-
теля, подключенных к внешнему блоку управления. Магнит (слева) уста-
навливается на створку калитки, считыватель (справа) - в алюминиевый
профиль ворот. При закрытой калитке магнит и считыватель совмещены,
контакт в блоке управления замкнут, и ворота возможно открывать с
помощью привода. При открытии калитки магнит и считыватель смеща-
ются относительно друг друга, контакт размыкается, и блок управления
запрещает запуск привода.
2. ТехНичеСКие хараКТериСТиКи
Питающее напряжение
рабочая температура
Тип выходных контактов
Степень защиты
3. МоНТаж
1. Установите датчик открытой калитки внутри полотна внизу калитки
(см. схему установки датчика открытой калитки)
2. Напротив датчика, на калитке установите магнит.
3. Установите одну клеммную коробку на полотне ворот и вторую
клеммную коробку на стене, как показано на нижеприведенной схеме.
4. Проведите проводку от датчика открытой калитки до клеммной ко-
робки установленной на полотне ворот.
5. Соедините две клеммные коробки витым провод из комплекта.
6. Подключите контакты управления электроприводом к выходам на
клеммной коробке установленной на стене.
Датчик открытой калитки
с кабелем (3 метра)

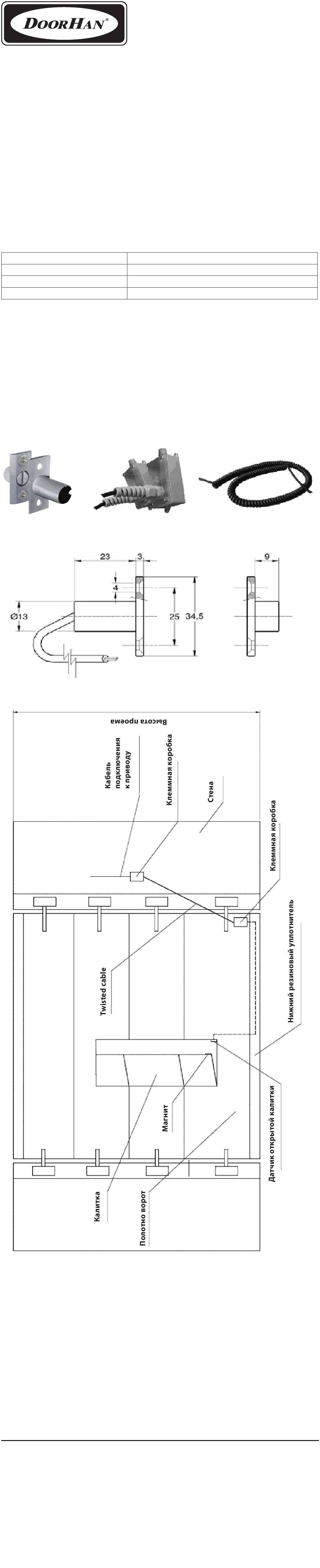

СхеМа ПоДКлючеНия ДаТчиКа оТКрыТой КалиТКи
Компания "DoorHan" благодарит Вас за приобретение нашей про-
дукции. Мы надеемся, что Вы останетесь довольны качеством данного
изделия. По вопросам приобретения, дистрибьюции и технического
обслуживания обращайтесь в офисы региональных представителей или
центральный офис компании по адресу:
россия, 143002 Московская обл., одинцовский район,
с. акулово, ул. Новая, д. 120
Тел: +7 (495) 933–2400, 981–1133
E-mail: Info@doorhan.ru
www.doorhan.ru
иНСТруКция По МоНТажу ДаТчиКа
оТКрыТой КалиТКи WDKIT
Две клеммные коробки
для установки на ворота
24V DC/AC
от -40° до +75°С
NC
IP 68
Витой кабель для под-
ключения к приводу
