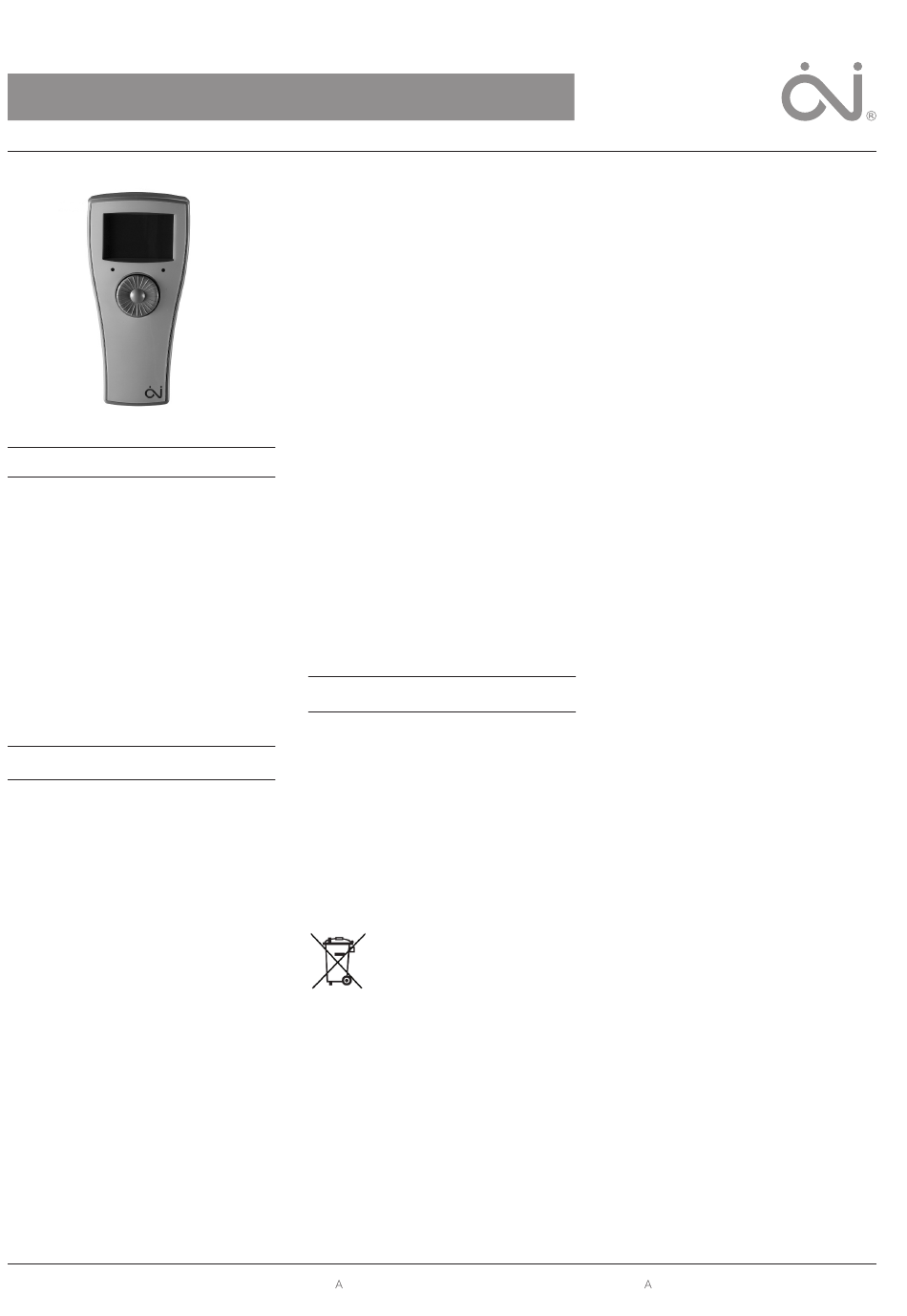

FC-håndterminalen anvendes til indstilling af FC
frekvensomformere. Med håndterminalen kan
frekvensomformerens parametre tilpasses den
aktuelle ventilator. De ændrede indstillinger kan
gemmes i to forskellige brugeropsætninger, og
der er mulighed for at genkalde den oprindelige
fabriksopsætning, som ikke kan ændres.
Frekvensomformerens kan tvangsstyres
samtidigt med at aktuelle driftsværdier som
f.eks. frekvens, strøm og effekt udlæses på
håndterminalen.
PRODUKTPROGRAM
Type
FC-HTERM Håndterminal til
FC frekvensomformere
FUNKTION
Håndterminalen kommunikerer direkte med FC
frekvensomformeren vha. Modbus kommandoer.
Fabriks- og brugeropsætninger er lagrede i
frekvensomformeren, og indstillingerne huskes
selvom netspænding eller håndterminal
afbrydes. Hvis håndterminalen er ubenyttet i
mere end 10 minutter, skiftes automatisk tilbage
til hovedmenu, så risikoen for fejlbetjening
reduceres. Indstillingsmuligheder og visninger
fremgår af tabel 1.
Der bladres op/ned i menuen ved at dreje på
håndterminalens knap, og valg foretages ved at
trykke på knappen. Valgte værdier redigeres
ved at dreje. Forlad menuen ved tryk på
knappen.
CE-MÆRKNING
OJ Electronics A/S erklærer under ansvar, at
dette produkt opfylder Rådets Direktiv 92/31 og
efterfølgende ændringer om elektromagnetisk
kompatibilitet samt Rådets Direktiv 73/23 om
elektrisk materiel bestemt til anvendelse inden
for visse spændingsgrænser.
Anvendte standarter
EN-61800-2 "Elektriske motordrev med variabel
hastighed, generelle krav"
EN-61000-6-3 og EN-6100-6-2
"Elektromagnetisk kompatibilitet (EMC)"
Produktet må kun tages i anvendelse når hele
installationen opfylder gældende direktivkrav.
TEKNISKE DATA
Forsyningsspænding . .Fra FC frekvensomformer
Modbus RTU . . . . . . . .2 x RJ12/6-polet RS485
Tæthedsklasse . . . . . . . . . . . . . . . . . . . . . .IP21
Luftfugtighed . . . .10-95% ikke kondenserende
Omgivelsestemperatur . . .-30 - +50°C (opstart)
Dimensioner . . . . . . . . . . . 171 x 82 x 38,5 mm
Vægt . . . . . . . . . . . . . . . . . . . . . . . . . 150 g
MONTERING
FC-håndterminalen kan hænges på det
medfølgende vægbeslag (fig. 2), som monteres
på en plan overflade.
Håndterminalen løftes ud af vægbeslaget ved at
skubbe håndterminalen op, og derefter trække
den ud.
TILSLUTNING
Håndterminalen tilsluttes FC-frekvens-
omformeren vha. et buskabel med RJ12/6 stik i
begge ender (fig. 3).
I frekvensomformeren skal jumperen "Ext.
Supply" indstilles som vist i fig. 3.
Se FC instruktionen for yderligere information
om frekvensomformeren.
LED visninger
Håndterminalen har indbygget to lysdioder
(fig. 4) som har flg. funktion:
On
Rød LED
Grøn LED OK
Alarmer
Aktuelle alarmer udlæses som vist i tabel 1.
Alarmer resettes automatisk hvis fejlen
forsvinder, og frekvensomformeren starter op
igen. Hvis det maksimale antal genstarter er
overskredet, skal alarmen resettes ved at vælge
"Reset Alarm" i alarmmenu. Alternativt kan
"Alarm reset" indgangen kortsluttes til stel
(fig. 5), eller forsyningsspændingen afbrydes.
Miljø og genbrug
Hjælp med at beskytte miljøet, ved at bortskaffe
emballage og brugte produkter, på en miljørigtig
måde.
Bortskaffelse af produktet
Produkter med dette mærke, må
ikke bortskaffes som almindeligt
husholdningsaffald, men skal
indsamles særskilt i henhold til de
gældende lokale regler.
Figurer
Figur 1: Dimensioner
Figur 2: Vægbeslag
Figur 3: Tilslutning til frekvensomformer
Figur 4: Lysdiode indikeringer
Figur 5: Alarm reset indgang
Figur 6: Indstilling af max/min udgangsfrekvens
Figur 7: Indstilling af rampe op/ned tid
Figur 8: Udgangsfrekvens i procent
