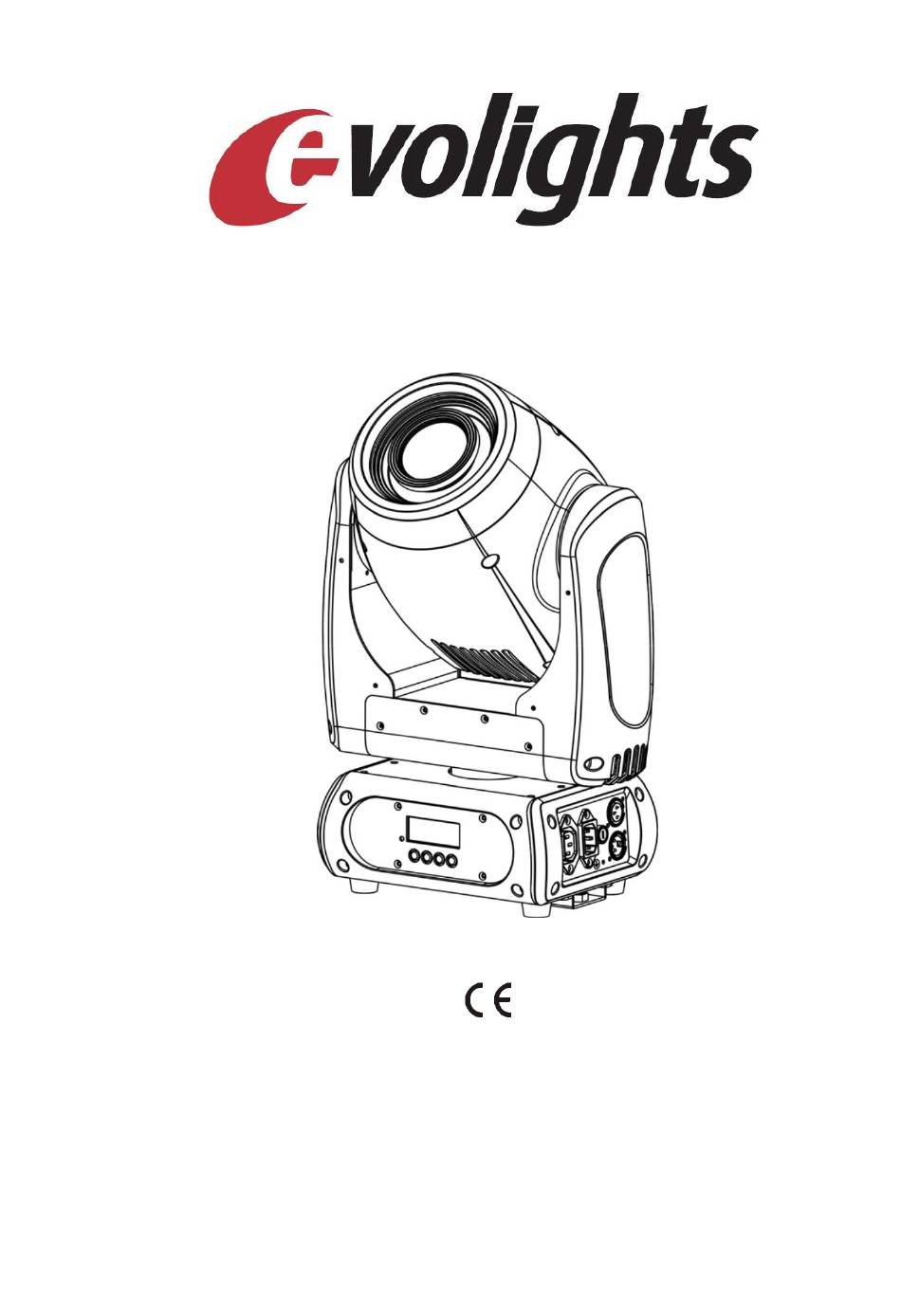

Page 1 INSTRUKCJA OBSŁUGI USER MANUAL...
Page 2: Product Introduction
ENGLISH 1. Product Introduction: 1.1 Before unpack the fixture, pls make sure that the packing is in good condition, following items will be found in the box: ‐The fixture ‐This users guide ‐3m DMX cable ‐1.5m power cable with powercon ‐Omega bracket for hanging installation ‐Safety chain 1.2 Specification...
Page 3: Operation Button
 Back‐up communicating IC 1.3 Description of the Device 1. Project lens 2. Head 3. Arm 4. Base 5. Display 6. Foot stand 7. Operation button 8. Handle 9. Mic MODE/ESC button Down button Up buttom Enter button 14. Powercon in 15.
Page 4 1.4 Colors and Gobos Open Blue Green Yellow Pink Sky blue Orange Magenta Rotating gobo wheel (slot‐in‐out gobos)
Page 5: Safety And Maintenance Information
2. Safety and maintenance Information 2.1 Safety Info Before operate this unit, please carefully read this users guide and keep if needed in future. It’s necessary to respect following rules. The disposal of the device after lifecycle could damage the environment, need to take it to special company for recycling or return to authorized dealer.
Page 6: Troubleshooting
2.2.5. Trouble Shooting Problems Possible reasons Checking or solutions Device not power up Powercon or power cable damaged Change a good power cable to try Faulty power supply Replace new power supply Pan/Tilt error or vibrate Faulty Pan/Tilt PCB Replace MO007 PCB Faulty opto sensor Replace opto sensor MO007 Cable loosen...
Page 7: Control Menu
3.3 How to do mounting installation. Step one: Installation the clamp onto the omega bracket; Step two: Install the clamp and bracket on the bottom of panel, fasten the quick‐locks; Step three: Install the whole device onto appropriate truss and fasten the clamps, tight the safety rope with the truss or other fixing point at a suitable position that drop down distance not exceed 20 cm.
Page 8 Movment Pan Reverse① ON/OFF Pan Reverse Tilt Reverse①Enco ON/OFF Tilt Reverse Pan Degree① 630/540 Choose Pan Degree Encoders① ON/OFF Encoder wheel on/off Stand/Smooth Choose pan/tilt mode Move Mode① Mic Sens. ③ UI Set Sensitivity of Mic 0~99%（60%） Close/Hold/Auto/Music Mode when no signal No Signal①...
Page 9 5.1.3 The termination is prepared by soldering a 120Ω resistor between pins 2 and 3. 5.1.4 Connection: us DMX cable with 3‐pin XLR‐plugs to connect the controller with the fixture or one fixture with another. 5.2 DMX chart Channel name function Min DMX Max DMX...
Page 10 Position 2 ~ Position 18 Indexed With Bounce Position 1 Position 2 ~ Position 10 Forward Wheel Spin Stop to fastest Reverse Wheel Spin Stop to fastest Indexed Position 1 (Open) Position 2 ~ Position8 Indexed With Backout Position 1 (Open) Position 2 ~ Position8 Rot Gobo Indexed With Shake...
Page 11: Unique Features
Other Reset Display Off Display On Hibernation 6. Unique Features 6.1 RDM, stand for “Remote Device Management”, with this function, users can realize remote control of the device, such as remotely changing DMX address, reverse pan/tilt setting, check a lot of useful information such as temperature, power consumption, fan speed.
Page 12: Technical Specification
9. Technical specification Power supply 100-240 V AC, 50/60 Hz ~ Power consumption 160W Advanced 150w white led DMX channels 11/14 modes Beam angle 9° to 15° Luminous flux 4031lumen, 18600lux@3m Fuse T 3.15 A, 250 V Device dimensions 299x252x431mm Net Weight 10KG...
Page 13 POLSKI 1. Wprowadzenie: 1.1 Przed rozpakowaniem urządzenia prosimy o upewnienie się, że opakowanie jest nie uszkodzone i zawiera następujące elementy: -urządzenie -instrukcja obsługi -przewód zasilający PowerCon 1,5m -uchwyt omega do instalacji -linka bezpieczeństwa 1.2 Specyfikacja Źródło  Źródło światła: Biała dioda LED 150W ...
Page 14 1.3 Opis urządzenia 1. Soczewki 2. Głowica 3. Ramię 4. Podstawa 5. Wyświetlacz 6. Nóżki 7. Przyciski operacyjne 8. Uchwyt 9. Mikrofon 10. Przycisk MODE/ESC Przycisk Down Przycisk Up Przycisk Enter 14. Wejście zasilania 15. Wyjście zasilania 16. Bezpiecznik 17. Wyjście DMX 18.
Page 15 1.4 Kolory i gobo Open Czerwony Niebieski Zielony Żółty Różowy Jasny niebieski Pomarańczowy Magenta Rotacyjne gobo...
Page 16 2. Informacje konserwacji i bezpieczeństwa 2.1 Informacje bezpieczeństwa Przed użyciem prosimy o szczegółowe zapoznanie się z tą instrukcją obsługi. Prosimy również o zachowanie jej na przyszłość. Jest ona niezbędna w przestrzeganiu zawartej w niej zasad. Wyrzucenie urządzenia po zużyciu może być szkodliwe dla środowiska, należy więc oddać urządzenie do specjalnej placówki recyklingowej.
Page 17 2.2.6 Wymiana bezpiecznika Bezpiecznik należy wymienić na drugi o identycznych parametrach. Krok 1: Odłącz przewód zasilający. Krok 2: Odkręć pokrywę bezpiecznika śrubokrętem. Krok 3: Wyjmij uszkodzony bezpiecznik i zamień go na drugi o takich samych parametrach. Krok 4: Przykręć pokrywę bezpiecznika i podłącz zasilanie. 3.
Page 18 4. Menu kontroli 4. Menu kontroli 4.1 Oznaczenie ikon na wyświetlaczu Połączenia Światło Informacje Ustawienia Program 4.2 Struktura menu Ustawienia fabryczne zaznaczone na szaro. Z oznaczeniem ① mogą być przywrócone jako podstawowe, ② przywrócone programowo, ③ przywrócone jako prywatne. DMX Addr① Ustawienie adresu DMX Slave Rece Wybór trybu Slave...
Page 19 Movment Pan Reverse① ON/OFF Odwrócenie Pan ON/OFF Odwrócenie Tilt Tilt Reverse①Enco 630/540 Wybór zakresu Pan Pan Degree① ON/OFF Koło koderów on/off Encoders① Stand/Smooth Wybór trybu Move Mode① Mic Sens. ③ UI Set Czułość mikrofonu 0~99%（60%） Close/Hold/Auto/Music Tryb przy braku sygnału No Signal①...
Page 20 5.1.4 Połączenia: urządzenia łączymy szeregowo przewodem DMX, a następnie do sterownika. 5.2 Struktura DMX Kanał Nazwa Funkcja Zakres min Zakres max Pan fine Pan Fine Tilt Tilt Tilt fine Tilt Fine Szybkość Szybko-wolno Ruchów Zamknięcie Brak funkcji (przesłona otwarta) Stroboskop wolno-szybko Brak funkcji (przesłona otwarta) Przesłona Efekt pulsacji w sekwencjach...
Page 21 Pozycja 2 ~ Pozycja 18 Indeksowanie w bounce Pozycja 1 Pozycja 2 ~ Pozycja 10 Color Scroll Wolno-szybko Odwrócony spin Wolno-szybko Wybór gobo Pozycja 1 (Open) Pozycja 2 ~ Pozycja 8 Indeksowanie w blackout Pozycja 1 (Open) Pozycja 2 ~ Pozycja 8 Rotacja Gobo Indeksowanie w shake...
Page 22 Reset pozostałych Wyłączenie wyświetlacza Włączenie wyświetlacza Brak funkcji Hibernacja Brak funkcji 6. Unikatowe funkcje 6.1 Uaktualnienie oprogramowania poprzez przewód DMX. Jeśli pojawi się nowy firmware dla tego urządzenia, łatwo można je zaktualizować, nie trzeba zmieniać żadnych elementów. W zestawie nie ma pakietu instalacyjnego, w celu aktualizacji oprogramowania należy skontaktować...
Page 23: Specyfikacja Techniczna
9. Specyfikacja techniczna Zasilanie 100-240 V AC, 50/60 Hz ~ Zużycie energii 160W Źródło światła Biała dioda LED Kanały DMX 11/14 Kąt świecenia 9° do 15° Strumień świetlny 4031lumen, 18600lux@3m Bezpiecznik T 3.15 A, 250 V Wymiary 299x252x431mm Waga 10kg...
