IT Works CPL500W User Manual

500 mbps kit 2 powerline wifi adapters
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

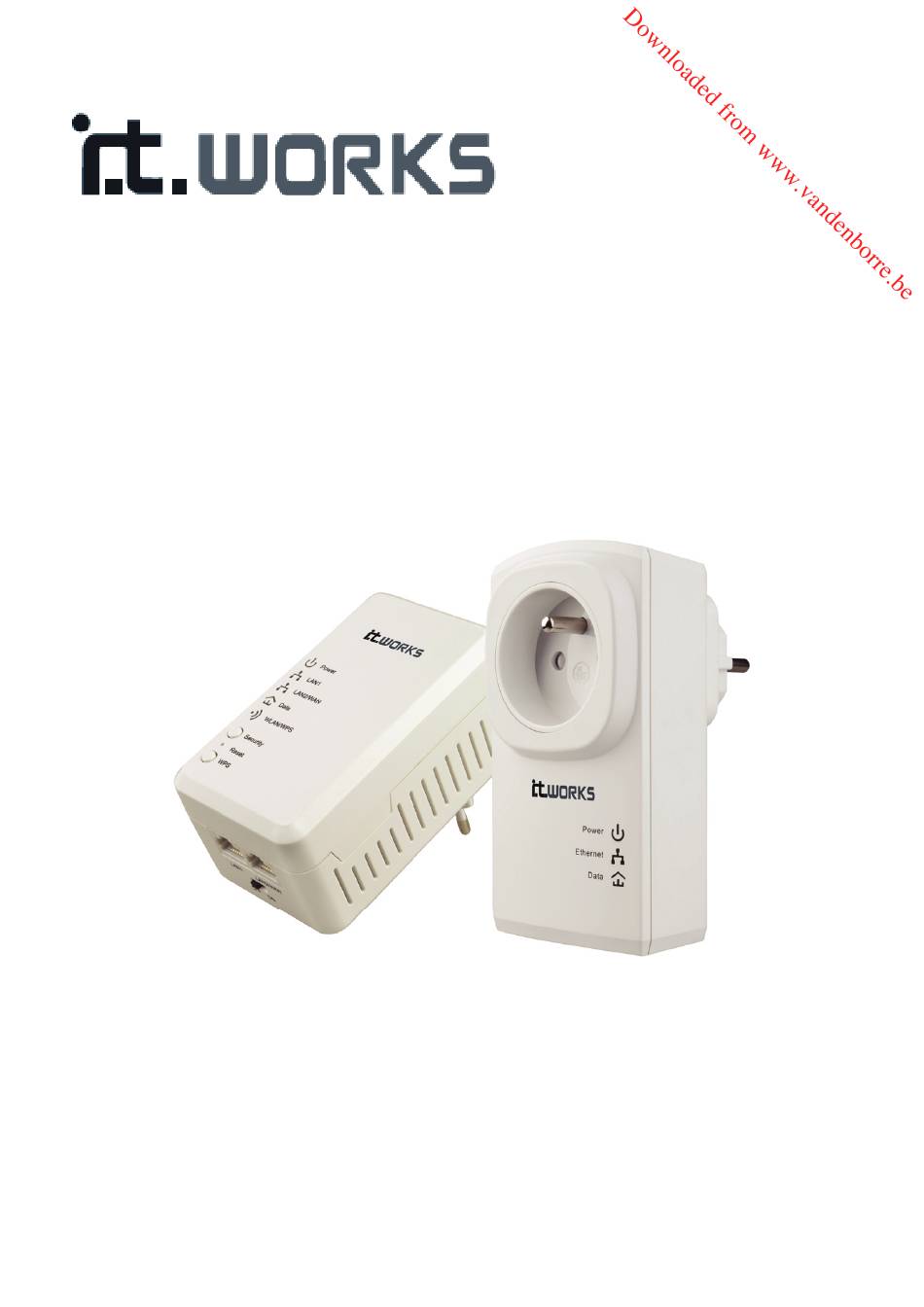

500 Mbps
Kit 2 Powerline WiFi Adapters
MODEL: CPL500W
USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CPL500W and is the answer not in the manual?

Questions and answers

Related Manuals for IT Works CPL500W

Summary of Contents for IT Works CPL500W

  • Page 1 500 Mbps Kit 2 Powerline WiFi Adapters MODEL: CPL500W USER MANUAL...

  • Page 2: Table Of Contents

    Table of Contents FEATURES..............................3 SAFETY PRECAUTIONS ..........................3 OVERVIEW ..............................4 Product Introduction........................4 Packing List ........................... 4 HARDWARE DESCRIPTION AND DEVICE CONNECTION ................4 LED Status Description and Pushbutton Description ..............4 Interface Description........................6 Hardware Installation........................6 System requirements....................
  • Page 3 Status............................25 Device information........................25 Logout............................25 USING THE SECURITY PUSHBUTTON ......................25 Forming a HomePlug AV Logical Network.................. 25 Joining an AVLN Network ......................26 Leaving an AVLN Network ......................26 TROUBLESHOOTING ........................... 27 SPECIFICATIONS............................28 DISPOSAL ..............................29...

  • Page 4: Features

    FEATURES PLC Features • Power voltage range is 100 to 240 V AC 50/60 Hz. • Support the HomePlug AV protocol and the IEEE1901 protocol. • PLC physical link rate is up to 500 Mbps. • Support the following modulation schemes: OFDM QAM 4096/1024/256/64/16/8, QPSK, BPSK, and ROBO. •...

  • Page 5: Overview

    − If liquid has been spilled into the product; − If the product has been exposed to rain or water; − If the product does not operate normally when the operating instructions are followed; − If the product exhibits a distinct change in performance. This mark is applied to show the equipment conforms to European safety and electro-magnetic compatibility standards.
  • Page 6 LED indicator Colour Status Description Green System runs normally. System is resetting. Power Green Flash System is in the process of password synchronisation. Device is powered off or system is down. Green Connection via the LAN1 interface succeeds. LAN1 Green Flash Data is being transmitted via the LAN1 interface.

  • Page 7: Interface Description

    Interface Description The following table describes interfaces on the PLC wireless adapter: Interface Description LAN1 RJ45 LAN interface, for connecting a hub, switch, or computer on a LAN. LAN2/WAN OFF ON Turn on or turn off the device. Hardware Installation System requirements Before installing the device, please ensure that the following items are ready: •...

  • Page 8: Operation Range

    Step 1 Connect one end of the RJ45 cable to the LAN interface of the PLC wireless adapter. Step 2 Connect the other end of the RJ45 cable to your PC. Step 3 Insert the power plug of the device into the wall socket directly. Operation Range The operation range of the PLC wireless adapter depends on the actual environment.
  • Page 9 Step 2 Right-click the network adapter icon and choose Properties from the menu. The Local Area Connections Properties window appears. Note: If multiple network cards are installed on your PC, a window other than the Local Area Connections Properties window may appears.

  • Page 10: Web Configuration

    Step 5 Ping the default IP address of the PLC wireless adapter, to check whether the current connection between your PC and the PLC wireless adapter is normal. Choose Start > Run from the desktop and enter ping 192.168.1.1. See the following figure: Note: 192.168.1.1 in the ping command is the default IP address of the LAN interface.

  • Page 11: Logging In To The Plc Wireless Adapter

    Logging In to the PLC Wireless Adapter If you log in to the PLC wireless adapter for the first time, do as follows: Step 1 Open the IE browser, and enter http://192.168.1.1 in the address bar. Step 2 On the login page, enter the user name and password. Note: •...
  • Page 12 Note: When you order the broadband service, pay attention to the Internet connection type. The PLC wireless adapter adopts Ethernet connection. Technical parameters of Internet connection properties are provided by your Internet service provider (ISP). For example, your ISP should tell you whether the Internet connection mode is static IP or dynamic IP, and whether the protocol used for Internet communication is DHCP or PPPoE.
  • Page 13 Step 5 On this page, you can configure the wireless parameters of the adapter. The following table describes parameters on this page: Field Description Enable Wireless Interface Enable or disable the wireless interface. Wireless Network Name The wireless network name (SSID) can contain up to 32 characters and can be letters, (SSID) numerals, underlines, and any combinations of them.
  • Page 14 Select None from the drop-down list to display the following page. None means data encryption is not adopted, the network is not secure, and any station can access the network. This option is not recommended. Select WEP from the drop-down list of wireless security mode to display the following page. The following table describes parameters related to the WEP mode: Field Description...
  • Page 15 WPA-PSK Select WPA-PSK from the drop-down list of wireless security mode to display the following page. The following table describes parameters related to the WPA mode: Field Description WPA Mode Only WPA-Personal is available. Encryption Mode Only TKIP is available. Pre-shared Key Set the pre-shared key.
  • Page 16 The following table describes parameters related to the WPA2 mode: Field Description WPA Mode Only WPA2-Personal is available. Encryption Mode Only AES is available. Pre-shared Key Set the pre-shared key. The PLC wireless adapter uses this key to authenticate the identity of workstation.

  • Page 17: Wireless Setup

    Step 9 On this page, you can view the configuration information of the PLC wireless adapter. If you want to modify some settings, click Back. If you want to make the settings take effect, click Complete. Note: In any configuration page of Wizard, you can click Back to modify the previous settings, or click Cancel to exit the page. Wireless setup Choose SETUP >...
  • Page 18 B. WPS WPS refers to Wi-Fi Protected Setup. You can use the WPS setup function to add a wireless client to a network, without setting some specific parameters, such as SSID, security mode, and password. To use this function, a wireless client must support WPS. If the wireless client does not support WPS, you must manually configure the wireless settings of wireless client, and ensure that its SSID and other wireless security settings are the same as that of the PLC wireless adapter.
  • Page 19 Press the WPS button on the network card or click the PBC button in the configuration utility page of network card within two minutes to start WPS connection. After WPS connection is established, the following page appears. The client can now visit the LAN.

  • Page 20: Plc Setting

    • AP-PIN mode Select AP-PIN from the WPS mode dropdown list. Enter the PIN value of the network card on the WPS page (refer to the client of the network card), and click the AP-PIN button on the right configuration utility page of network card within two minutes to start WPS connection. PLC Setting Choose SETUP >...

  • Page 21: Lan Setup

    Click Refresh to refresh the page. Click Add Member to add new device information. Enter the member information and click Apply to save the settings. LAN setup Choose SETUP > LAN Setup, and the following page appears. This page displays the LAN setting of your adapter. Advanced Settings Advanced wireless Choose ADVANCED >Advanced Wireless >...

  • Page 22: Access Control

    Field Description The wireless network name (SSID) can contain up to 32 characters and can be letters, Wireless Name (SSID) numerals, underlines, and any combinations of them. The SSID is case-sensitive. If Visible is selected, the PLC wireless adapter broadcasts its SSID on the wireless network.

  • Page 23: Advanced Security

    The following table describes parameters in this page: Field Description Enable Access Control You can enable or not enable the access control. You can select black list or white list. The white list means that if a MAC address of a LAN device Access Control Mode is consistent with the specified MAC address, the PLC wireless adapter will assign the bound IP address to the device.

  • Page 24: Maintenance

    For the parameters in this page, refer to Wizard. MAINTENANCE Device Management Choose MAINTENANCE > Device Management, and the following page appears. On this page, you can modify the password for logging in to the PLC wireless adapter. The following table describes parameters on this page: Field Description Old Password...

  • Page 25: Firmware Update

    • Restore Click Restore to restore the factory default settings of the adapter. You may also press the Reset pushbutton on the front panel for 3 seconds to restore the factory default settings of the adapter. Caution: When operating on this page, do not press the Reset pushbutton. Firmware update Choose MAINTENANCE >...

  • Page 26: Status

    Status Device information Choose STATUS > Device Info to display the following page. This page displays device information, including system information, PLC status, LAN information and WLAN information. Click Refresh to refresh the page. Logout Click Logout to log out from the Web configuration page. USING THE SECURITY PUSHBUTTON This chapter describes how to add new devices to, or remove old devices from a HomePlug AV logical network (AVLN).

  • Page 27: Joining An Avln Network

    The Power LED indicators on both devices will flash evenly at 1-second interval until the operation succeeds or fails. If the connection is successful, the Power and Data LED indicators on both devices illuminate steadily. If the connection is failed, the Power LED indicators on both devices still illuminate steadily, but the Data LED indicators on both devices go out.

  • Page 28: Troubleshooting

    Assume that a network exists. If you want to remove one device, the ‘leaver’ from an AVLN network, or remove the device from the existing network and have it join another logical network, do as follows: Step1 Press the Security pushbutton on the ‘leaver’ for more than 10 seconds. The device will reset and restart with a random NMK.

  • Page 29: Specifications

    (2) The default IP address of the PLC wireless adapter is 192.168.1.1 and the subnet mask is 255.255.255.0. (3) The user name and password of the super user are admin. SPECIFICATIONS Homeplug AV compliant Up to 500 Mbps PLC data transmission rate 128-bit AES Link Encryption with key management 2 internal antennas 802.11b+g+n...

  • Page 30: Disposal

    DISPOSAL As a responsible retailer we care about the environment. As such we urge you to follow the correct disposal procedure for the product, packaging materials and if applicable, accessories. This will help conserve natural resources and ensure that the materials are recycled in a manner that protects health and the environment.
  • Page 32 EUROPEAN FRENCH...
  • Page 33 500 Mbps Kit 2 adaptateurs CPL-WiFi MODÈLE : CPL500W MODE D’EMPLOI...
  • Page 34 Table des matières CARACTÉRISTIQUES ............................3 MISES EN GARDE ............................3 DESCRIPTION ..............................4 Présentation du produit ....................... 4 Contenu de l'emballage........................ 4 DESCRIPTION DU MATÉRIEL ET BRANCHEMENTS ..................4 Description des boutons et de l'état des témoins LED ..............4 Description des interfaces......................
  • Page 35 Mise à jour du micrologiciel ....................... 29 État ............................. 30 Infos périphérique ..........................30 Déconnexion............................30 UTILISATION DU BOUTON SECURITY (sécurité)..................30 Création de réseau logique HomePlug AV ................. 30 Rejoindre un réseau AVLN ......................31 Quitter un réseau AVLN ......................32 DÉPANNAGE ...............................

  • Page 36: Caractéristiques

    CARACTÉRISTIQUES Caractéristiques CPL • Plage de tension: 100-240V AC 50/60 Hz. • Compatible avec les protocoles HomePlug AV et IEEE1901. • Débit de liaison physique CPL: jusqu'à 500 Mbps. • Compatible avec les modulations suivantes: OFDM QAM 4096/1024/256/64/16/8, QPSK, BPSK et ROBO •...

  • Page 37: Description

    • Cet appareil ne doit pas être relié à la prise de courant par l'intermédiaire d'une rallonge. • Seul un technicien dûment qualifié est habilité à réparer cet appareil. N'essayez en aucun cas d'ouvrir l'appareil ou d'enlever des panneaux: vous risqueriez entre autres une dangereuse exposition à des pièces sous tension. •...
  • Page 38 Le tableau suivant décrit les différents états des témoins LED du panneau avant. Témoin LED Couleur État Description Vert Allumé Le système fonctionne normalement. Le système est en train de se réinitialiser. Alimentation Vert Clignotant Le système est en train de synchroniser le mot de passe. Éteint L'appareil est éteint ou le système est désactivé.

  • Page 39: Description Des Interfaces

    Le tableau suivant décrit les boutons situés sur le panneau avant. Bouton Description Permet de définir le statut des périphériques membres. • Maintenez enfoncée la touche Security pendant au moins 10 secondes pour quitter Security le réseau actuel et créer un mot de passe aléatoire de membre de réseau. (sécurité) •...

  • Page 40: Avant De Commencer

    • Au moins 1 câble Ethernet RJ45 (10Base-T/100Base-T) • 1 adaptateur CPL sans fil • 1 adaptateur CPL intermédiaire pour la communication CPL • Un PC installé avec le protocole TCP/IP et pouvant accéder à Internet. Avant de commencer Avant de procéder à l'installation, veuillez noter les points suivants: •...

  • Page 41: Configuration Du Pc Lan

    CONFIGURATION DU PC LAN Le serveur DHCP est activé par défaut. L'adresse IP LAN de l'adaptateur CPL sans fil est 192.168.1.1, et le masque de sous-réseau est 255.255.255.0. Remarque: Les étapes et les illustrations de la procédure de configuration sont valables pour Windows XP et ne sont données qu'à titre d'exemple.
  • Page 42 Remarque: Si plusieurs cartes réseau sont installées sur votre PC, vous verrez peut-être apparaître une autre fenêtre que Propriétés de la connexion au réseau local. Étape 3 Faites un double clic sur Protocole Internet (TCP/IP); la fenêtre Propriétés du protocole Internet (TCP/IP) apparaît. Étape 4 Allez dans Utiliser l'adresse IP suivante puis tapez l'adresse IP de l'adaptateur réseau.

  • Page 43: Configuration Web

    Étape 5 Testez l'adresse IP par défaut de l'adaptateur CPL sans fil afin de vous assurer que la connexion actuelle entre l'adaptateur et votre PC est normale. Sur le bureau, allez dans Démarrer > Exécuter et tapez ping 192.168.1.1. Voir image ci-dessous: Remarque: Dans la commande...

  • Page 44: Réglages

    Étape 2 Dans la page de connexion, tapez le nom d'utilisateur et le mot de passe. Remarque: • Le mot de passe par défaut est admin. • La langue se change en haut à droite de l'écran (anglais et français disponibles). Étape 3 Cliquez sur Connexion;...
  • Page 45 Étape 1 Allez dans CONFIGURATION > Assistant; l'écran suivant apparaît. Remarque: Lorsque vous commandez un service de bande passante, faites attention au type de connexion Internet. L'adaptateur CPL sans fil utilise la connexion Ethernet. Les paramètres techniques des propriétés de la connexion Internet sont fournis par votre fournisseur d'accès Internet (ISP).
  • Page 46 Remarque: Le mot de passe par défaut de cet adaptateur est admin. Pour la sécurité de votre réseau, nous vous conseillons de changer le mot de passe. Étape 4 Sur cette page, vous pouvez changer le mot de passe de l'adaptateur CPL sans fil. Si vous ne souhaitez pas changer le mot de passe, cliquez sur Suivant ou sur Ignorer.
  • Page 47 Champ Description Activer l'interface sans fil Activer ou désactiver l'interface sans fil. Nom de réseau sans fil Le nom de réseau sans fil (SSID) peut contenir jusqu'à 32 caractères (lettres, chiffres ou (SSID) tirets bas, seuls ou mélangés). Le SSID prend en compte les majuscules. Si vous choisissez Visible, l'adaptateur CPL sans fil diffuse son SSID sur le réseau sans fil.
  • Page 48 (1) Aucun Si vous choisissez Aucun dans le menu déroulant, la page suivante s'affiche. Aucun signifie que les données ne sont pas cryptées, que le réseau n'est pas sécurisé et que n'importe quelle station peut donc accéder au réseau. Cette option n'est pas conseillée. Si vous choisissez WEP dans le menu déroulant des modes de sécurité...
  • Page 49 Le tableau ci-dessous décrit les paramètres en rapport avec le mode WEP: Champ Description Longueur de la Choisir la longueur de cryptage de la clé WEP. Les options sont les suivantes: 64 bit ou 128 bit. clé WEP Clé Tx par défaut Choisir l'une des quatre clés comme clé...
  • Page 50 WPA2-PSK Si vous choisissez WPA2-PSK dans le menu déroulant des modes de sécurité sans fil, la page suivante s'affiche. Le tableau ci-dessous décrit les paramètres en rapport avec le mode WPA2: Champ Description Mode WPA Seul le mode WPA2-Personnel est disponible. Mode de cryptage Seul le mode AES est disponible.
  • Page 51 Le tableau ci-dessous décrit les paramètres en rapport avec le mode WPA/WPA2 mixte: Champ Description Mode WPA Seul le mode WPA/WPA2 mixte-personnel est disponible. Mode de cryptage La seule option possible est Les deux. Clé pré-partagée Définir la clé partagée. Cette clé permet à l'adaptateur d'authentifier l'identité du poste de travail.

  • Page 52: Configuration Sans Fil

    Étape 9 Sur cette page, vous pouvez vérifier les informations de configuration de l'adaptateur. Si vous souhaitez modifier certains des paramètres, cliquez sur Retour. Si vous souhaitez appliquer les paramètres, cliquez sur Terminer. Remarque: Sur chacune des pages de configuration de l'assistant, vous avez la possibilité de cliquer sur Retour pour modifier les paramètres précédents, ou sur Annuler pour quitter la page.
  • Page 53 Sur cette page, vous pouvez configurer les paramètres sans fil de base. Le tableau ci-dessous décrit les paramètres de cette page: Champ Description Activer l'interface sans fil Activer ou désactiver l'interface sans fil. Nom de réseau sans fil Le nom de réseau sans fil (SSID) peut contenir jusqu'à 32 caractères (lettres, chiffres ou (SSID) tirets bas, seuls ou mélangés).
  • Page 54 Attention: Si vous souhaitez utiliser la fonction WPS, vous devez choisir le mode WPA-PSK/WPA2-PSK et le SSID doit être diffusé. Les modes WPS sont les suivants: PBC, PIN et AP-PIN. • Mode PBC Choisissez PBC dans le menu déroulant des modes WPS puis cliquez sur PBC dans la page WPS, ou appuyez sur la touche WPS de l'adaptateur pour lancer la connexion WPS.
  • Page 55 • Mode PIN Choisissez PIN dans le menu déroulant des modes WPS. Tapez la valeur PIN de la carte réseau dans la page WPS (en vous référant au client de la carte réseau), puis cliquez sur le bouton PIN dans la page droite de l'utilitaire de configuration de la carte réseau dans les deux minutes qui suivent; la connexion WPS se lance.

  • Page 56: Configuration Cpl

    Tapez la valeur PIN de la carte réseau dans la page WPS (en vous référant au client de la carte réseau), puis cliquez sur le bouton AP-PIN dans la page droite de l'utilitaire de configuration de la carte réseau dans les deux minutes qui suivent; la connexion WPS se lance.

  • Page 57: Configuration Lan

    Cliquez sur Rafraîchir pour rafraîchir la page. Cliquez sur Ajouter un membre pour entrer les informations d'un nouveau périphérique. Tapez les informations du nouveau membre puis cliquez sur Appliquer pour les sauvegarder. Configuration LAN Allez dans CONFIGURATION > Configuration LAN; l'écran suivant apparaît. Cette page contient les paramètres LAN de votre adaptateur.

  • Page 58: Réglages Avancés

    Réglages avancés Sans fil avancé Allez dans AVANCÉ >Sans fil avancé > Avancé dans le panneau de gauche ou cliquez sur Avancé dans la page Sans fil avancé; l'écran suivant apparaît. Le tableau ci-dessous décrit les paramètres de cette page: Champ Description Le nom de réseau sans fil (SSID) peut contenir jusqu'à...

  • Page 59: Contrôle D'accès

    Champ Description OFF signifie que les ordinateurs connectés sans fil au même SSID peuvent communiquer entre eux. Cette fonction n'est pas disponible. Si cette fonction est désactivée, l'adaptateur adopte le Activer WMM (QoS sans fil) WMM pour marquer les priorités et définir l'ordre de la file d'attente pour le réseau WiFi. L'intervalle de balise indique la fréquence avec laquelle l'adaptateur envoie la trame de Clients Max balise.

  • Page 60: Sécurité Avancée

    Cliquez sur Ajouter pour passer à la page suivante. Tapez l'adresse MAC et les commentaires du filtre MAC d'entrée, puis cliquez sur Appliquer pour sauvegarder la configuration. Sécurité avancée Allez dans Sans fil avancé >Sécurité avancée dans le panneau de gauche ou cliquez sur Sécurité avancée dans la page SANS FIL AVANCÉ...

  • Page 61: Entretien

    Pour les paramètres de cette page, référez-vous à l'Assistant. ENTRETIEN Gestion du périphérique Allez dans ENTRETIEN > Gestion du périphérique; l'écran suivant apparaît. Sur cette page, vous pouvez changer le mot de passe d'accès à l'adaptateur. Le tableau ci-dessous décrit les paramètres de cette page: Champ Description Ancien mot de passe...

  • Page 62: Mise À Jour Du Micrologiciel

    Dans cette page, vous pouvez redémarrer l'adaptateur et rétablir tous ses paramètres par défaut. • Redémarrer Cliquez sur Redémarrer pour redémarrer l'adaptateur. • Réinitialiser Cliquez sur Réinitialiser pour rétablir tous les paramètres par défaut de l'adaptateur. Pour réinitialiser l'adaptateur, vous pouvez également appuyer sur le bouton Reset du panneau avant pendant 3 secondes.

  • Page 63: État

    État Infos périphérique Allez dans ÉTAT > Infos périphérique; l'écran suivant apparaît. Cette page contient les informations en rapport avec le périphérique: infos système, état CPL, infos LAN et WLAN. Cliquez sur Rafraîchir pour rafraîchir la page. Déconnexion Cliquez sur Déconnexion pour vous déconnecter de la page de configuration web. UTILISATION DU BOUTON SECURITY (sécurité) Cette section explique comment ajouter de nouveaux périphériques ou enlever un périphérique existant dans un réseau logique HomePlug AV (AVLN).

  • Page 64: Rejoindre Un Réseau Avln

    Étape 1 Appuyez sur le bouton Security du périphérique A ou B pendant au moins 10 secondes. Le périphérique redémarre et se réinitialise avec une valeur NMK aléatoire. Étape 2 Appuyez sur le bouton Security du périphérique A pendant moins de 3 secondes. Étape 3 Appuyez sur le bouton Security du périphérique B pendant moins de 3 secondes.

  • Page 65: Quitter Un Réseau Avln

    Quitter un réseau AVLN Imaginons un réseau existant. Si vous souhaitez enlever un périphérique (dit "le sortant") d'un réseau AVLN ou le sortir d'un réseau existant pour ensuite l'intégrer à un réseau logique, procédez de la manière suivante: Étape 1 Appuyez sur le bouton Security du "sortant" pendant au moins 10 secondes. Le périphérique redémarre et se réinitialise avec une valeur NMK aléatoire.

  • Page 66: Spécifications

    (1) Vérifiez la connexion entre l'adaptateur et l'ordinateur (ou le hub, ou le commutateur le cas échéant). (2) Vérifiez l'état de fonctionnement de votre ordinateur (ou hub, ou commutateur, le cas échéant); peut-être ne fonctionne-t-il pas normalement. (3) Vérifiez le câble réseau reliant l'adaptateur aux autres périphériques. Je n'arrive pas à...

  • Page 67: Mise Au Rebut

    MISE AU REBUT En tant que distributeurs responsables, nous sommes soucieux de l’environnement. Nous vous prions donc de bien vouloir respecter la procédure de mise au rebut de votre produit, de l’emballage et, le cas échéant, des accessoires, afin de contribuer à la préservation des ressources naturelles et de garantir le recyclage des matériaux d’une manière respectueuse de la santé...
  • Page 69 DUTCH...
  • Page 70 500 Mbps Set van 2 Powerline draadloze adapters MODEL: CPL500W GEBRUIKSAANWIJZING...
  • Page 71 Inhoudstabel KENMERKEN ..................................3 VEILIGHEIDSMAATREGELEN ...............................3 OVERZICHT..................................4 LEER UW TOESTEL KENNEN..........................4 Verpakkingslijst ..............................4 HARDWAREBESCHRIJVING EN AANSLUITING VAN HET APPARAAT ...................4 Benamingen LED Status en Druktoetsen......................4 Interfacebeschrijving............................6 Hardware Installatie ............................6 Systeemvereisten:..........................6 Vooraleer U Begint..........................7 Het Apparaat Aansluiten........................7 Werkbereik...............................
  • Page 72 Reboot and Restore (Opnieuw Starten en Herstellen) .................. 28 Firmware update ..............................29 Status................................30 Apparaatinformatie............................30 Logout (Afmelden)............................31 DE BEVEILIGING-DRUKTOETS GEBRUIKEN........................31 Een HomePlug AV Logisch Netwerk Vormen ....................31 Verbinding met een AVLN Netwerk Maken ....................31 Een AVLN Netwerk Verlaten .......................... 32 PROBLEEMGIDS ................................33 TECHNISCHE GEGEVENS ..............................33 VERWIJDERING .................................34...

  • Page 73: Kenmerken

    KENMERKEN PLC Kenmerken • Het bereik van de voedingsspanning is 100 tot 240V AC 50/60 Hz. • Ondersteunt het HomePlug AV protocol en het IEEE1901 protocol. • De ratio van de PLC fysieke verbinding bedraagt tot 500 Mbps. • Ondersteunt de volgende modulatieschema's: OFDM QAM 4096/1024/256/64/16/8, QPSK, BPSK, en ROBO. •...

  • Page 74: Overzicht

    • Plaats dit apparaat niet nabij water. • Plaats dit apparaat niet nabij een radiator of een warmtebron. • Gebruik geen verlengsnoer tussen het apparaat en het stopcontact. • Enkel een gekwalificeerde technieker mag dit toestel herstellen.. Het openen of verwijderen van de behuizingen kan resulteren in blootstelling aan gevaarlijke spanningspunten of andere risico's.
  • Page 75 De volgende tabel beschrijft de status van de LED indicatoren op het voorste paneel. LED indicator Kleur Status Beschrijving Groen Systeem functioneert normaal. Systeem wordt opnieuw opgestart. Voeding Groen Knipperen Paswoordsynchronisatie van het systeem is aan de gang. Toestel of systeem is uitgeschakeld. Groen Aansluiting via de LAN1 interface is succesvol.

  • Page 76: Interfacebeschrijving

    De volgende tabel beschrijft de druktoetsen op het voorste paneel. Toets Beschrijving Wordt gebruikt om de status in te stellen van de apparaatleden. • Houd de Security (Beveiliging) toets langer dan 10 seconden ingedrukt om het huidige netwerk te verlaten en een willekeurig paswoord te genereeren voor een Beveiliging netwerklid.

  • Page 77: Vooraleer U Begint

    • Tenminste één Ethernet Rj45 kabel (10Base-T/100Base-T) • Een draadloze PLC adapter • Een doorvoer PLC adapter voor PLC communicatie • Een PC waarop het TCP/IP protocol is geinstalleerd en die verbinding kan maken met het Internet. Vooraleer U Begint Let op de volgende zaken voordat U het apparaat installeert: •...

  • Page 78: De Lan Pc Configureren

    DE LAN PC CONFIGUREREN De DHCP server is standaard ingeschakeld. Het LAN IP adres van de draadloze PLC adapter is 192.168.1.1 en het subnet mask is 255.255.255.0. Opmerking: De configuratiestappen en illustraties omtrent Windows XP worden als voorbeeld gegeven. De configuratieprocedure kan verschillen afhankelijk van het besturingssysteem van uw PC.
  • Page 79 Opmerking: Indien meerdere netwerkkaarten zijn geinstalleerd op uw PC dan kan er mogelijks een ander venster verschijnen dan het Local Area Connections Properties (Eigenschappen Local Area Verbindingen). Stap 3 Dubbelklik Internet Protocol (TCP/IP) en het venster Eigenschappen Internet Protocol (TCP/IP) zal verschijnen.
  • Page 80 Stap 4 Selecteer Gebruik het volgende DNS-server adres en voer het IP adres van de netwerkadapter in. Stel het IP adres in op 192.168. 1 .X (‘X’ is een nummer tussen 2 en 254) en stel het subnetmasker in op 255.255.255.0. Configureer de standaard gateway en IP adressen van de DNS servers overeenkomstig met uw plaatselijk netwerk of laat ze leeg.

  • Page 81: Web Configuratie

    WEB CONFIGURATIE Dit hoofdstuk beschrijft hoe U kan inloggen op de draadloze PLC adapter als supergebruiker en hoe U de parameters in de Webpagina's kan configureren. Een draadloze PLC adapter Ga als volgt te werk indien U de eerste keer inlogt op de draadloze PLC adapter: Stap 1 Open de IE browser en voer http://192.168.1.1 in in de adresbalk.

  • Page 82: Instellen

    Instellen Wizard U kan de basis netwerkparameters instellen om verbinding te maken met het Internet door deze Wizard te volgen. Ga als volgt te werk om de wizard te configureren: Stap 1 Selecteer SETUP > Wizard, en de volgende pagina zal verschijnen. Opmerking: Wanneer U een breedbanddienst bestelt, let dan op het Internet-verbindingstype.
  • Page 83 Opmerking: Het standaard paswoord van deze adapter is admin. Om uw netwerk te beveiligen is het aangeraden om een nieuw paswoord in te stellen. Stap 4 Op deze pagina kan U het paswoord van de draadloze PLC adapter veranderen. Indien U het paswoord wil veranderen klik dan op Next (Volgende) of Skip (Overslaan) Nadat U het nieuwe paswoord heeft ingesteld klikt U op Next (Volgende) om de volgende pagina weer te geven: Stap 5 Op deze pagina kan U de draadloze parameters van de adapter configureren.
  • Page 84 Veld Beschrijving (SSID) (Draadloze nummers, onderstrepen of een combinatie daarvan zijn. De SSID is hoofdlettergevoelig. Netwerknaam) Indien Visible (zichtbaar) is geselecteerd dan zal de draadloze PLC adapter zijn SSID uitzenden op Visibility Status het draadloze netwerk. (Zichtbaarheidstatus) Indien Invisible (onzichtbaar) is geselecteerd dan zal de draadloze PLC adapter zijn SSID niet uitzenden op het draadloze netwerk.
  • Page 85 Stap 7 Op deze pagina kan U de draadloze beveiligingsmodi instellen. De draadloze PLC adapter voorziet de volgende 5 types draadloze beveiligingsmodi: Geen, WEP, WPA-PSK, WPA2-PSK en WPA/WPA2-PSK. (1) None (Geen) Selecteer None (Geen) uit het vervolgmenu om de volgende pagina weer te geven. None (Geen) betekent dat geen dataencryptie wordt gebruikt.
  • Page 86 De volgende tabel beschrijft de parameters met betrekking tot de WEP modus: Veld Beschrijving WEP Key Length(Lengte Selecteer de encrypielengte van de WEP sleutel. U kan 64 bit of 128 bit selecteren. WEP Sleutel) Default Tx Key (Standaard Selecteer een van de vier sleutels als standaardsleutel van het draadloze netwerk. Tx Sleutel) •...
  • Page 87 WPA2-PSK Selecteer WPA2-PSK uit het vervolgmenu van de draadloze beveiligingsmodi om de volgende pagina weer te geven. De volgende tabel beschrijft de parameters met betrekking tot de WPA2 modus: Veld Beschrijving WPA Mode (WPA Enkel WPA2-Personal is beschikbaar. Modus) Encryption Modus Enkel AES is beschikbaar.
  • Page 88 De volgende tabel beschrijft de parameters met betrekking tot de WPA/WPA2 Mixed modus: Veld Beschrijving WPA Mode (WPA Enkel WPA/WPA2 Mixed-Personal is beschikbaar. Modus) Encryption Modus U kan enkel Both (Beide) selecteren. (Encryptiemodus) Pre-shared Key Stel de vooraf gedeelde sleutel in. De draadloze PLC adapter gebruikt deze sleutel (Vooraf Gedeelde om de identiteit van het werkstation te identificeren.

  • Page 89: Wireless Setup (Draadloze Instelling)

    Stap 9 Op deze pagina kan U de configuratieinformatie bekijken van de draadloze PLC adapter. Indien U enkele instellingen wil aanpassen klikt U op Back (Terug). Indien U wil dat de instellingen van kracht gaan klikt U op Complete (Voltooien). Opmerking: Op elke configuratiepagina van de Wizard kan U op Back (Terug) klikken om de vorige instellingen aan te passen of op Cancel (Annuleren) om de pagina te verlaten.
  • Page 90 Veld Beschrijving Enable Wireless Interface De draadloze interface in- of uitschakelen. (Draadloze Interface Inschakelen) Wireless Network Name (SSID) De draadloze netwerknaam (SSID) kan tot 32 tekens bevatten. Dit kunnen letters, nummers, (Draadloze Netwerknaam) onderstrepen of een combinatie daarvan zijn. De SSID is hoofdlettergevoelig. Wireless Security Mode Er zijn 5 types draadloze beveiligingsmodus: None (Geen), WEP, WPA-PASK, WPA2-PSK en (Draadloze Beveiligingsmodus)
  • Page 91 Opgepast: Indien U WPS wil gebruiken moet U de WPA-PSK/WPA2-PSK modus selecteren en moet het SSID uitgestuurd worden. WPS modi bevatten PBC modus, PIN modus en AP-PIN modus. • PBC Mode Selecteer PBC in het vervolgmenu van de WPS modus en klik op de PBC toets op WPS pagina of druk op de WPS toets op de draadloze PLC adapter om de WPS verbinding te starten.
  • Page 92 Klik op Apply (Toepassen) om uw configuratie te bewaren. • PIN Mode Selecteer PIN uit het WPS modus vervolgmenu. Voer de PIN waarde van de netwerkkaart in op de WPS pagina (referereer naar de client van de netwerkkaart) en klik vervolgens binnen de twee minuten op de PIN toets in de rechter configuratiepagina van de netwerkkaart om de WPS verbinding te starten.

  • Page 93: Plc Setting (Plc Instelling)

    Voer de PIN waarde van de netwerkkaart in op de WPS pagina (referereer naar de client van de netwerkkaart) en klik vervolgens binnen de twee minuten op de AP-PIN toets in de rechter configuratiepagina van de netwerkkaart om de WPS verbinding te starten.

  • Page 94: Lan Setup

    Klik Refresh (vernieuwen) om de pagina te hernieuwen. Klik op Add Member (Lid Toevoegen) om nieuwe apparaatinformatie toe te voegen. Voeg de informatie van het lid toe en klik op Apply (Toepassen) om de instellingen te bewaren. LAN setup Selecteer SETUP > LAN Setup (SETUP > LAN Instelling) en de volgende pagina zal verschijnen. Deze pagina geeft de LAN instelling van uw adapter weer.

  • Page 95: Advanced Settings (Geavanceerde Instellingen)

    Advanced Settings (Geavanceerde Instellingen). Advanced wireless (Geavanceerd Draadloos) Selecteer ADVANCED >Advanced Wireless > Advanced (GEAVANCEERD > Geavanceerd Draadloos > Geavanceerd) in het linkerdeelvenster of klik op Advanced (Geavanceerd) op de Advanced Wireless pagina om de volgende pagina weer te geven. De volgende tabel beschrijft de parameters op deze pagina: Veld Beschrijving...

  • Page 96: Access Control (Toegangsbeheer)

    Veld Beschrijving 802.11enkel b: De maximumsnelheid is 11Mbps 802.11g enkel: De maximumsnelheid is 54Mbps 802.11n enkel: Bij 20M bandbreedte is de maximum snelheid 130Mbps (150Mbps voor korte preambule); bij 40M Upper (+) of 40M Lower (-) bandbreedte is de maximumsnelheid is 270Mbps (300Mbps voor korte preambule).

  • Page 97: Advanced Security (Gevanceerde Beveiliging)

    Veld Beschrijving Add (Toevoegen) Voeg nieuwe WLAN filters toe. Klik op Add (Toevoegen) om de volgende pagina weer te geven. Voer het MAC adres in en opmerking bij de inkomende MAC fitler en klik op Apply (Toepassen) om de configuratie te bewaren. Advanced Security (Gevanceerde Beveiliging) Selecteer Advanced Wireless >...

  • Page 98: Maintenance (Onderhoud)

    Wat betreft de parameters op deze pagina, zie de Wizard MAINTENANCE (ONDERHOUD) Device Management (Apparaatbeheer) Selecteer MAINTENANCE > Device Management (ONDERHOUD > Apparaatbeheer) en de volgende pagina zal verschijnen. Op deze pagina kan U het paswoord aanpassen om in te loggen op de draadloze PLC adapter. De volgende tabel beschrijft de parameters op deze pagina: Veld Beschrijving...

  • Page 99: Firmware Update

    Op deze pagina kan U de adapter opnieuw starten en de standaardinstellingen van de adapter herstellen. • Reboot Klik Reboot om de adapter opnieuw te starten. • Restore Klik op Restore om de standaardinstellingen van de adapter te herstellen. U kan ook de Reset druktoets op het voorste paneel indrukken gedurende 3 seconden om de standaardinstellingen van de adapter te herstellen.

  • Page 100: Status

    Op deze pagina kan U de firmwareversie van de draadloze PLC adapter bijwerken. De volgende tabel beschrijft de parameters op deze pagina: Veld Beschrijving Firmwareversie Geeft de huidige firmwareversie weer. Select File (Bestand Selecteren) Klik op Browse... (Bladeren...) om de laatste firmware te localiseren. Indien U Clear Config (Config Wissen) aanvinkt dan zal de PLC adapter de Clear Config (Config Wissen) standaardinstellingen herstellen na de upgrade.

  • Page 101: Logout (Afmelden)

    Deze pagina geeft apparaatinformatie weer, waaronder systeeminformatie, PLC status, LAN informatie en WLAN informatie. Klik Refresh (vernieuwen) om de pagina te hernieuwen. Logout (Afmelden) Klik op Logout (Afmelden) om de huidige Web-configuratiepagina te verlaten. DE BEVEILIGING-DRUKTOETS GEBRUIKEN Dit hoofdstuk beschrijft hoe U nieuwe apparaten kan toevoegen aan of oude apparaten kan verwijderen van een HomePlug AV logisch netwerk (AVLN) Beide kunnen voltooid worden door een Beveiligings-druktoets (NMK) te gebruiken.

  • Page 102: Een Avln Netwerk Verlaten

    Stap1 Druk de Beveiligings-druktoets op het ‘verbindingspunt' tenminste 10 seconden in. Het apparaat zal resetten en opnieuw starten met een random NMK. Stap2 Druk de Beveiligings-druktoets op het 'verbindingspunt' minder dan 3 seconden in. Stap3 Druk de Beveiligings-druktoets op eender welk netwerkapparaat minder dan 3 seconden in waardoor het de 'toevoeger' wordt.

  • Page 103: Probleemgids

    PROBLEEMGIDS Waarom zijn alle LED indicatoren uitgedoofd? (1) Controleer de verbinding tussen stroomadapter en het stopcontact. (2) Controleer of het apparaat is ingeschakeld; Waarom is de Ethernetindicator uitgeschakeld? (1) Controleer de verbinding tussen uw draadloze PLC adapter en computer, hub of schakelaar. (2) Controleer de verwerkingsstatus van uw computer, hub of schakelaar en controleer of ze naar behoren werken of niet.

  • Page 104: Verwijdering

    VERWIJDERING Als een verantwoordelijke verdeler hechten wij waarde aan het milieu. Daarom raden wij U aan om de correcte verwijderingsprocedure voor uw product, verpakkingsmaterialen, en indien van toepassing, accessoires te volgen. Hierdoor zal U bijdragen tot het behouden van natuurlijke rijkdommen en ervoor zorgen dat de materialen gereycleerd worden op een manier die de gezondheid en het milieu ten goede komen.
