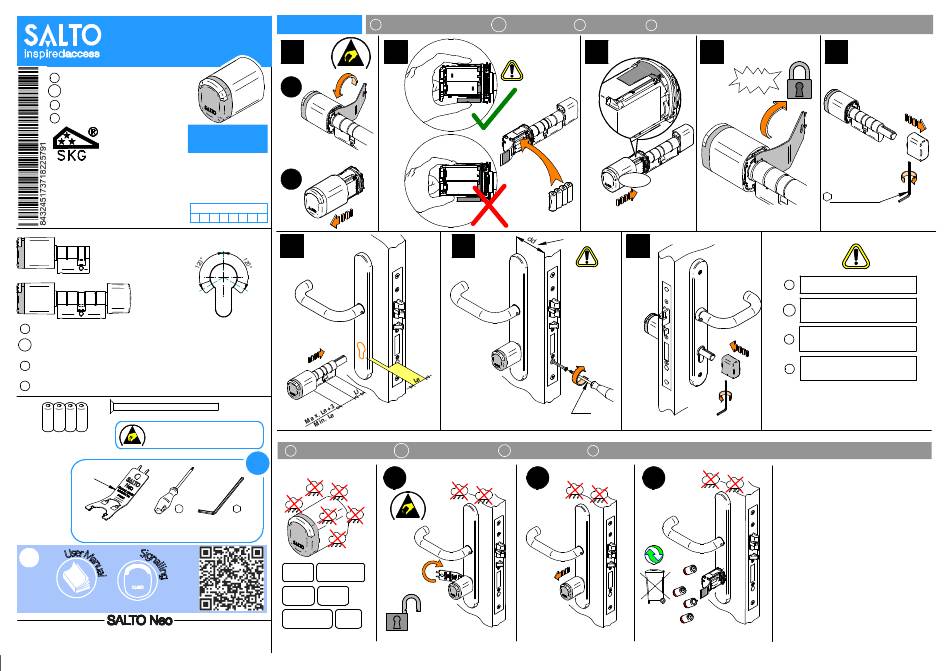

Salto Neo E1 Series Installation Manual

SALTO Neo Europe or UK
profile cylinder PANIC
function
Montageanleitung
D
Installation guide
Eng
Installatiehandleiding
NL
Guía de instalación
E
N x E1 1...
N x E2 1...
1 6 B 3 A F 3 2
PANIC FUNCTION A
E1
E2
Der Antipanik Zylinder verfügt über einen Mechanismus der die
D
Schließnase in eine definierte Position zurück stellt.
The cylinder has a mechanism to ensure that the cylinder cam resets to
Eng
a position where it doesn't interfere in the lock operation.
De cilinder is voorzien van een mechanisme dat er voor zorgt dat de
meenemer in een neutrale stand komt, voor het gebruik met
NL
anti-panieksloten.
El cilindro tiene un mecanismo que asegura que la excéntrica vuelve a
E
una posición en la que no interfiere con la cerradura.
Danger for electronic components
SALTO Recommended
due to electrostatic discharge.
Batteries SP01926-5
SP225542
+
PH2
Non inclus/ No incluido
Not included/ Nicht enthalten/
Niet inbegrepen/ Non incluso/ Não incluso
i
www.saltosystems.com/en/quick-links/manuals-and-guides/
© 2020 SALTO Systems S.L. 225791-ED.- 24/06/2020
All contents current at time of publication. SALTO Systems S.L. reserves the right to
change availability of any item in this catalog, its design, construction, and/or materials.
E1 E2 D
1
1.1
A
series
A
1.2
EN15684: 2012
6
12 h
PH2 (x1)
D Batterie tauschen
i
2,5mm
DRY!
TROCKEN!
DROG! SECO!
ASCIUTTO! SEC!
Montageanleitung Installation
Eng
2
+
+
7
If dd > 70mm:
L screw = backset + 5mm.
Battery change Batterijwissel
Eng NL
1 2
Montage Instalación
NL E
3
4
click!
Push!
max. 70mm
8
PH2
E Sustitución de pilas
3
5
2.5 mm
TÜR, NICHT SCHLIESSEN.
D
ZUERST SCHLOSS PROGRAMMIEREN
AT THIS POINT DO NOT
Eng CLOSE THE DOOR
PROGRAM THE CYLINDER FIRST
SLUIT DE DEUR NOG NIET!
NL PROGRAMNEER EN TEST DE CILINDER
OP EEN CORRECTE WERKING
EN ESTE PUNTO NO CIERRE LA
E PUERTA, PROGRAME PRIMERO EL
CILINDRO
1/2
