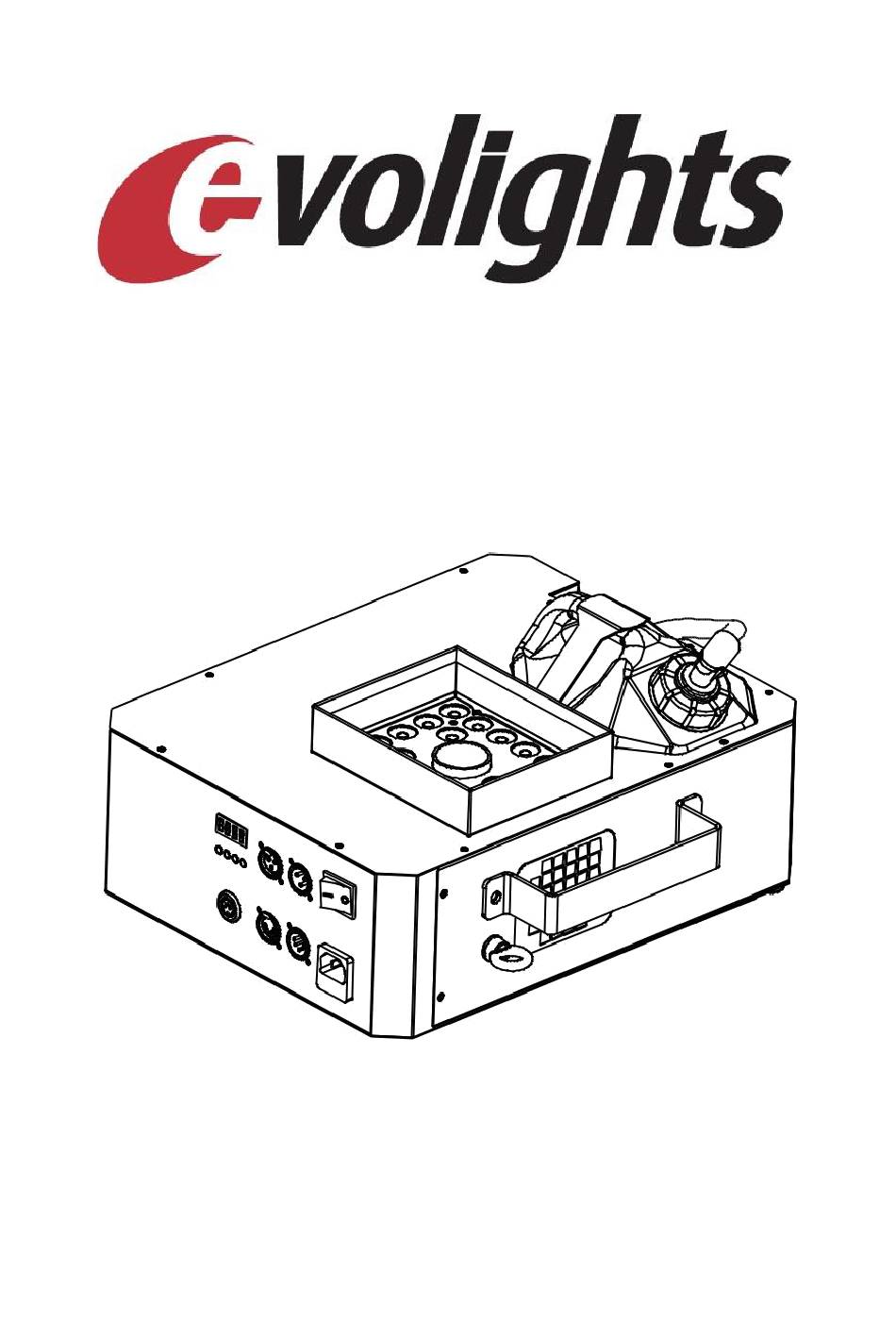

- Page 1 DF-1500VA Pionowa wytwornica dymu Vertical fog machine INSTRUKCJA OBSŁUGI USER MANUAL...
- Page 2 żywotność wytwornicy. Wprowadzenie DF-1500VA to kompaktowa wersja pionowej wytwornicy dymu, która za pomocą 21 mocnych 3-watowych diod dodaje dodatkowego efektu podświetlając emitowany słup dymu. Ta maszyna wykorzystująca płyny na bazie wody jest w stanie wytworzyć wiązkę pary o wysokości nawet 6-8 metrów, a dzięki diodom RGB podświetlić...
- Page 3 Upewnij się, że urządzenie jest w dobrym stanie po otworzeniu opakowania. Jeśli zauważysz jakiekolwiek uszkodzenia skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do prądu. W zestawie: 1. Wytwornica dymu DF-1500VA 2. Bezprzewodowy pilot W-2 3. Przewód zasilający 4. Instrukcja obsługi Użytkowanie...
- Page 4 3. Podłącz wtyczkę zasilania, przed podłączeniem do prądu upewnij się, że źródło jest zgodne z parametrami urządzenia. 4. Włącz wytwornicę, zacznie się nagrzewać, a na wyświetlaczu pojawi się komunikat HEAT 5. Czas nagrzewania to około 4 minuty. Po nagrzaniu napis na wyświetlaczu zmieni się na “CH- 1”, wytwornica jest gotowa.
- Page 5 Prosimy o postępowanie zgodnie z poniższymi krokami aby obsługiwać pilota W-2 1.Podłącz wtyczkę odbiornika do urządzenia, do 5-cio pinowego gniazda z oznaczeniem “Wireless Controller” 2. Na nadajniku znajdują się 4 przyciski, które odpowiadają za sterowanie wytwornicą. Do poszczególnego przycisku można przypisać jedną wytwornicę. Aby tego dokonać należy ustawić...
- Page 6 Specyfikacja techniczna Zasilanie AC 220V-240V 50/60Hz Bezpiecznik 8A/250V Zużycie energii 1500W Źródło światła 3W X 21 Kolory diod Czas nagrzewania 4min Wydajność 900m /min Zużycie płynu 6,3min/L Wysokość wydmuchu 6-8m Sterownik bezprzewodowy Pojemność zbiornika 2.5L Waga 8,7kg Wymiary 408/264/196(mm) Budowa wytwornicy 1.
- Page 7 12. Wlot powietrza 13. Uchwyt 14. Pierścień bezpieczeństwa Analiza problemu z wylatującym z dyszy płynem i blokowaniem systemu grzewczego. Prosimy o używanie oryginalnych płynów, chroń swoje zdrowie i urządzenie. Problem z wylatującym płynem: odnosi się do nieodpowiedniego płynu znajdującego się w grzałce. Temperatura grzałki jest niewystarczająca na atomizację całego pobieranego płynu.
- Page 8 Introduction As global-first updated vertical fog machine, DF-1500VA produces brighter and higher fog jet. New added creative patented technology enables independent color changes for flame core, which shows the amazing two color jet! 21pcs RGB 3W LEDs allow optional color changes, suitable for indoor and outdoor.
- Page 9 Safety use 1、Keep the fixture dry. For indoor and outdoor used. 2、Use grounded electrical outlet. Prior to use, make sure that unit is installed at the rated voltage. 3、Turn off or unplug when not using it. 4、This machine is not water-proof. Please keep it away from moisture and water. If moisture, water, or fluid gets inside the housing, stop using it.
- Page 10 2. Press the button on the remote controller, and the fog machine will create fog momentarily according to the time you press the button The following parts should be included when you receive the package 1、One DF-1500VA machine 2、One W-2 Wireless Remote Controller 3、One power cord 4、One user manual...
- Page 11 4、Turn on the machine, it will immediately start heating up, the digital display will show “HEAT”. 5、It takes about 4 minutes for DF-1500VA to heat up completely. The digital display will change to “ADDR” when it is ready. Press the on board fog button on the machine’s rear panel or the any button on the remote to create fog.
- Page 12 When it shows ADDR, press ENTER button to enter into the setting page of DMX address. Press UP or DOWN to increase or decrease the address value. After finished setting, press ENTER button again to back to page ADDR. 2、LED color setting page When it shows “CH-1”...
- Page 13 After setting the above color, the LED will show the corresponding color when press the button A on the remote(CH-1 matches with button A). c). Under Random mode, the LED will change color freely, the interval is 1s. Note: Under DMX control, the LED's color would be controlled by DMX controller instead of this color setting page.
- Page 14 Channel 4: LED blue, (0-9) OFF, (10-255) 0-100%. Channel 5: Color mixing, (0-9) OFF, (10-255) Color mixing. Channel 6: LED color changing speed (0-9) OFF, (10-255) changing speed slow to fast Channel 7: LED strobe ( 0-9 ) OFF, ( 10-255 ) strobe, slow to faster. Channel 8: Dimmer (0-9) OFF, (10-255) 0-100%.
- Page 15 Diagram 1. Diodes 2. Nozzle 3. Socket DMX 3-pin 4. Display 5. S5 needle socket 6. Socket DMX 5-pin 7. Power socket 8. Power switch 9. Fixed plate 10. Oil Tube 11. Fluid tank 12. Wind inlet 13. Handle 14. Hanging ring Fog machine fluid blowout and heater blocking phenomenon analysis Please use the original consumables, protect your health and life of machine A.
- Page 16 Reason: heater blocked is because used inferior fog fluid or not maintenance for a long time. Have nothing to do with the quality of machine. Like a car with poor quality gasoline produce poor fluid circuit failure or long-time no maintenance the car will inevitably appear bigger problems.
