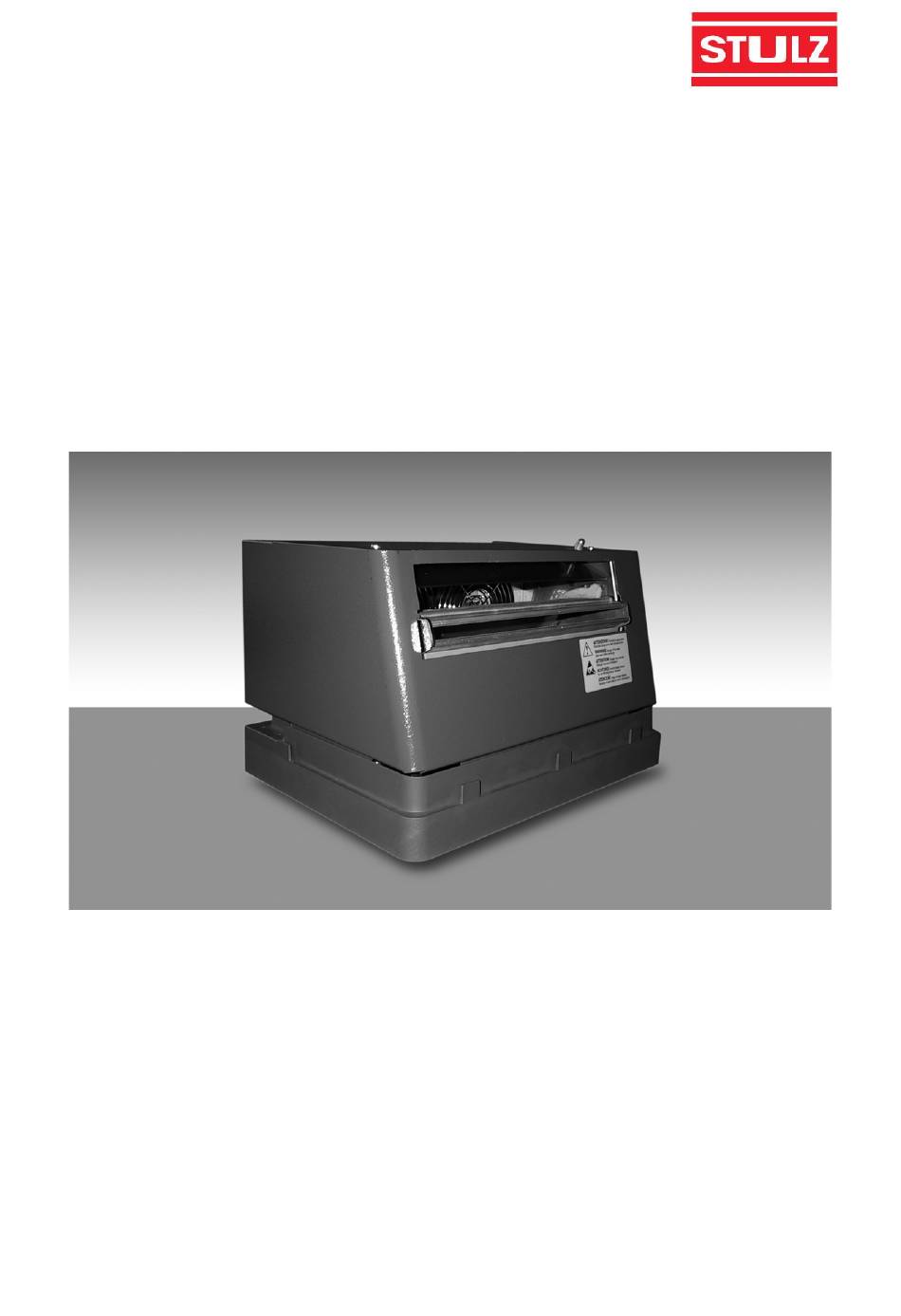

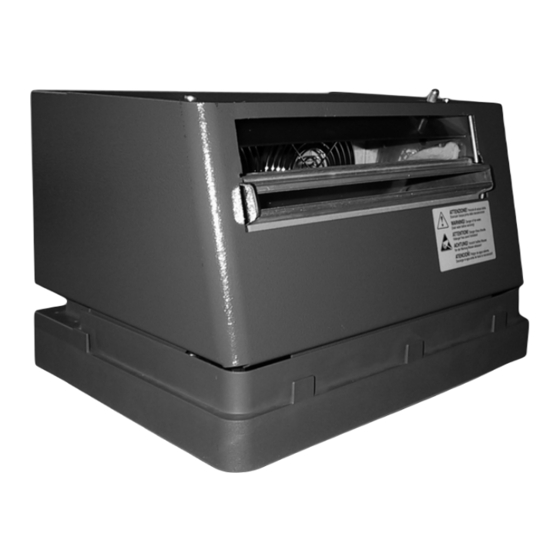

- Page 1 Dampfgebläse für SupraSteam Befeuchter Ventilated steam distributor Deutsch / English Version 06/09 © STULZ GmbH, Hamburg...
- Page 2 © STULZ GmbH, Hamburg...
- Page 3 Gefahren bei Nichtbeachtung der Sicherheitshinweise Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personal als auch für die Umwelt und der Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust jeglicher Schadensersatzansprüche führen. © STULZ GmbH, Hamburg...
- Page 4 Maßnahmen zu beachten. Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen der Anlage sind nur nach Absprache mit der Firma STULZ zulässig. Originalersatzteile und von der Firma STULZ zulässige Ersatzteile/Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus entstehenden Folgen aufheben.
-
Page 5: Table Of Contents
5.2 Installation auf dem Befeuchter..........3 5.3 Externe Installation ..............4 6 Elektrische Anschlüsse ..............5 6.1 Konfiguration des elektrischen Anschlusses......5 7 Inbetriebnahme .................. 5 8 Technische Daten................6 9 Abmessungen ..................6 10 Ersatzteilliste ..................6 © STULZ GmbH, Hamburg... -
Page 6: Überblick
Beschreibung Vollständiges Kit für die externe Wandmontage mit den zugehörigen Schrauben und Dübeln Geruchsfreier Dampfschlauch (Ø = 30 mm) innen Kondensatschlauch (Ø = 7 mm) innen Luftfilter für den Belüftungskopf 120 x 335 mm Tabelle 3.2 © STULZ GmbH, Hamburg... -
Page 7: Demontage Des Schutzgehäuses
3. Das Schutzgehäuse vertikal mit einer leichten Drehung zur Vorderseite abnehmen, um es von der Verteileröffnung abzulösen. Zur Wiederanbringung des Schutzgehäuses die Schritte in umgekehrter Reihenfolge ausführen. Befestigungsschrauben Zum Abnehmen des Gehäuses, dieses anheben und drehen Abb. 4.1 © STULZ GmbH, Hamburg... -
Page 8: Montage Des Dampfgebläses
11. Das Versorgungskabel durch die Bohrung „B“ führen und an die Klemme „X1“ und „X2“ des Befeuchters anschließen. 12. Das Schutzgehäuse des Dampfgebläses und die Fronthaube des Befeuchters montieren. SEH0053 … 0083 Modell SEH0103 … 0153 H40E2 H40E2 Leistung [kg/h] 5,0 … 8,0 10,0 … 15,0 Länge [mm] Tabelle 5.1 © STULZ GmbH, Hamburg... -
Page 9: Externe Installation
16. Das Schutzgehäuse des Dampfgebläses montieren (siehe Kapitel 4). 17. Die Fronthaube des Befeuchters montieren (siehe Handbuch des Befeuchters). WICHTIGER HINWEIS: Eine korrekte Installation des Dampfgebläses Dampf- und Kondensatschlauches ist für die volle Funktionstüchtigkeit des Gerätes unabdingbar. © STULZ GmbH, Hamburg... -
Page 10: Elektrische Anschlüsse
Filters (Reinigung und/oder Austausch) beeinträchtigt die Funktionstüchtigkeit des Dampfgebläses stark. Für die Wartung hat der Bediener zu sorgen. Sie muss mindestens einmal im Jahr und jedenfalls Abb. 7.1 in Abhängigkeit der Staubmenge in der Luft durchgeführt werden. © STULZ GmbH, Hamburg... -
Page 11: Technische Daten
Höhe (Installation auf dem Befeuchter / externe Installation) [mm] 160 / 275 Gewicht [kg] 9 Abmessungen 10 Ersatzteilliste Ersatzteile Code Ventilator 1312545AXX Sicherungshalter 0605666AXX Sicherung 0605620AXX Luftfilter 13C477A007 Klixon 6132703AXX Kondensatschlauch 1312353APG Dampfschlauch 1312365AXX Stromversorgungskabel 10C477A061 Dichtungs-Kit VSDGUAR000 © STULZ GmbH, Hamburg... - Page 12 © STULZ GmbH, Hamburg...
- Page 13 Hazards resulting from non-compliance with the notes on safety Non-compliance with the notes on safety can endanger personnel and the environment and the system. Non-compliance with the notes on safety may result in the loss of any claims for damage. © STULZ GmbH, Hamburg...
- Page 14 Commissioning” instructions are to be complied with. Independent conversion and replacement parts manufacture The system may only be converted or modified after consultation with STULZ. Original replacement parts and replacement parts/accessories authorized by STULZ help safety. The use of other parts may invalidate the equipment warranty.
- Page 15 5.2 Installation on top of the humidifier ......... 3 5.3 Remote installation ..............4 6 Electrical connections ............... 5 6.1 Configuration for electrical connection ........5 7 Start up....................5 8 Technical specifications..............6 9 Dimensions..................6 10 Table of spare parts ................6 © STULZ GmbH, Hamburg...
-
Page 16: Overview
This product is designed and built to distribute steam into the room being treated, is suitable for immersed ® electrode humidifier model STULZ SupraSteam from 5,0 to 15 kg/h. The ventilated steam distributor is powered at 24 VAC and may be installed on top of the humidifier or in a remote position by using a kit. -
Page 17: Dismantling The Guard
3. Remove the guard vertically, rotating it slightly forwards to release it from the outlet. To place the guard back in position, perform the same operations in reverse. Fastening screws Lift and rotate when dismantling Fig 4.1 © STULZ GmbH, Hamburg... -
Page 18: Assembling The Ventilated Steam Distributor
12. Replace the protective guard on the ventilated steam distributor and the front cover on the humidifier. SEH0053 … 0083 Model SEH0103 … 0153 H40E2 H40E2 Capacity [kg/h] 5,0 … 8,0 10,0 … 15,0 Length [mm] Table 5.1 © STULZ GmbH, Hamburg... -
Page 19: Remote Installation
17. Replace the front cover on the humidifier (see the humidifier manual). IMPORTANT WARNING: Proper installation of the ventilated steam distributor and the steam and condensate drain pipes is essential for the correct operation of the appliance. © STULZ GmbH, Hamburg... -
Page 20: Electrical Connections
The user of the unit is responsible for maintenance, which has to be Abb. 7.1 performed at least once a year and in any case, according to the amount of dust in the air. © STULZ GmbH, Hamburg... -
Page 21: Technical Specifications
9 Dimensions 10 Table of spare parts Spare part Code 1312545AXX Fuse holder 0605666AXX Fuse 0605620AXX Air filter 13C477A007 Klixon 6132703AXX Condensate drain pipe 1312353APG Steam pipe 1312365AXX Electrical power supply cable 10C477A061 Gasket kit VSDGUAR000 © STULZ GmbH, Hamburg...
