ArchWork ARCSTREAM18 User Manual

Architectural colour-washer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ARCSTREAM18
ARCHITECTURAL
COLOUR-WASHER
Manuale Utente
User Manual
IT
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCSTREAM18 and is the answer not in the manual?

Questions and answers

Related Manuals for ArchWork ARCSTREAM18

Summary of Contents for ArchWork ARCSTREAM18

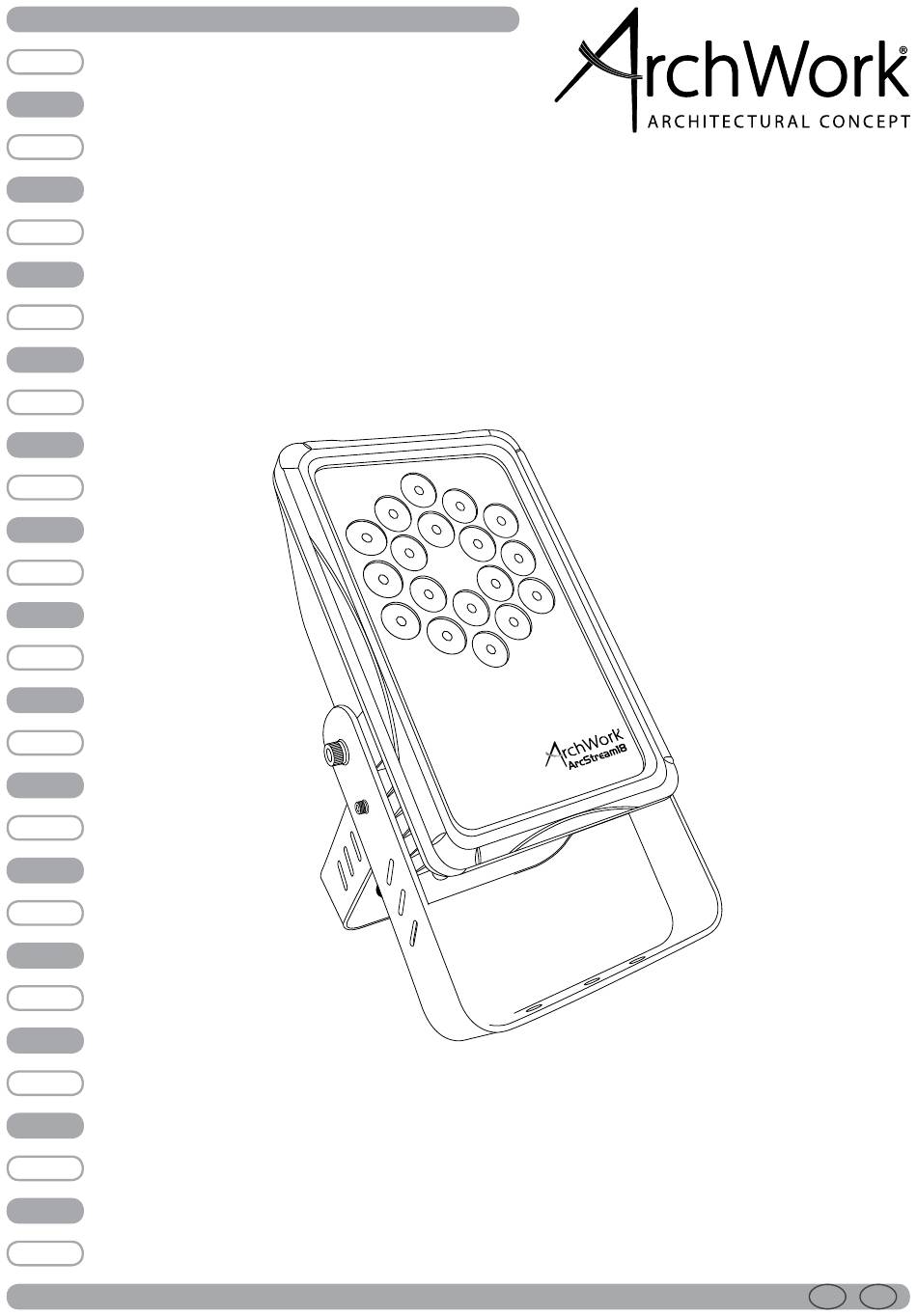

  • Page 1 ARCSTREAM18 ARCHITECTURAL COLOUR-WASHER Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 14 Costruzione del terminatore DMX 3. 15 Tabella canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • ARCSTREAM18 • Staffa di fissaggio (2pz.) • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    ARCSTREAM 18 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    ARCSTREAM 18 INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. Garanzie e resi Il prodotto è...

  • Page 6: Introduzione

    ARCSTREAM18 è un cambia-colori professionale concepito per ospitare 18 LEDs 3W RGB Full Color all’in- terno di un’unica matrice. ARCSTREAM18 è stato progettato per offrire un design slim , garantendo un grado di isolamento IP66 per applicazioni in progetti di luce outdoor, dove sia richiesta un’omogenea sintesi colore anche in proiezioni a corto raggio.

  • Page 7: Elementi Di Comando E Di Collegamento

    ARCSTREAM 18 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Vista Frontale Vista Posteriore Fig.1 1. VITE DI FISSAGGIO per la staffa di montaggio 2. STAFFA DI MONTAGGIO 3. POWER IN per il collegamento ad una presa di rete (100-240V~/50-60Hz) tramite il cavo di rete in dotazione.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il proiettore ARCSTREAM18 può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fis- saggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    Per spegnere l’ARCSTREAM18, staccare la spina dalla presa di rete. Per maggiore como- dità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE Il proiettore ARCSTREAM18 dispone di un LED touch display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.3). Fig.3...

  • Page 10: Struttura Menu

    ARCSTREAM 18 3.3 STRUTTURA MENU MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION C-01 C-02 Green C-03 Blue Static Color C-04 Cyan C-05 Magenta C-06 Yellow C-07 White P--1 Fade transition (Red, Green, Blue, Cyan, Yellow, Purple, White) 0% - 100% - 0% P--2 Fade transition (Red, Green, Blue, Cyan, Yellow, Purple, White) 0% - 100% P--3...

  • Page 11: Preset Color

    Per questa modalità è necessatirio impostare correttamente le unità: IMPOSTAZIONE UNITÀ MASTER • Servirsi dei connettori DMX del ARCSTREAM18 e di un cavo XLR per formare una catena di unità. • Impostare una delle modalità standalone per l’unità master. IMPOSTAZIONE UNITÀ SLAVE...

  • Page 12: Collegamento

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indiriz- zo 33 per comandare la funzione del primo canale DMX, si deve impostare sul ARCSTREAM18 l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue...

  • Page 13: Collegamenti Della Linea Dmx

    ARCSTREAM 18 3.13 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT DMX - OUTPUT Spina XLR...

  • Page 14: Tabella Canali Dmx

    ARCSTREAM 18 3.15 TABELLA CANALI DMX CH Function in CH3 mode Value 0% - 100% 000 - 255 GREEN 0 - 100% 000 - 255 BLUE 0 - 100% 000 - 255 CH Function in CH4 mode Value DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255...
  • Page 15 ARCSTREAM 18 CH Function in CH9 mode Value CH Function in CH9 mode Value DIMMER SPEED PROGRAM 0% - 100% 000 - 255 Speed of auto program (slow-fast) 000 - 255 DIMMER 0 - 100% 000 - 255 Default dimmer speed 000 - 051 Linear dimmer 052 - 101...

  • Page 16: Manutenzione

    ARCSTREAM 18 - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. • Tutte le viti utilizzate per l’installazione dell’unità...
  • Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 19 3. 13 Connection of the DMX line 3. 14 Construction of the DMX termination 3. 15 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting Warranty Packing content • ARCSTREAM18 • Power cord • Mount bracket (2pc.) • User manual...

  • Page 20: General Instructions

    ARCSTREAM 18 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 21: General Information

    ARCSTREAM 18 GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 22: Introduction

    LEDs in a single matrix. The projector is built inside a super-slim aluminium case which allows an IP66 protection rate for outdoor lighting projects and provides homogeneous colour synthesis even in short distance. ARCSTREAM18 employs a touch-capacitive display to arrange settings in a quick and easy way without external coder.

  • Page 23: Operating Elements And Connections

    ARCSTREAM 18 1.3 OPERATING ELEMENTS AND CONNECTIONS Front view Rear view Fig.1 1. SCREW KNOB for the mounting bracket. 2. MOUNTING BRACKET 3. POWER IN for connection to a socket (100-240V~/50-60Hz) via the supplied mains cable 4. POWER OUT (max 24 units) 5.

  • Page 24: Installation

    2.1 MOUNTING ARCSTREAM18 may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 25: Functions And Settings

    ARCSTREAM 18 - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 26: Menu Structure

    ARCSTREAM 18 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION C-01 C-02 Green C-03 Blue Static Color C-04 Cyan C-05 Magenta C-06 Yellow C-07 White P--1 Fade transition (Red, Green, Blue, Cyan, Yellow, Purple, White) 0% - 100% - 0% P--2 Fade transition (Red, Green, Blue, Cyan, Yellow, Purple, White) 0% - 100% P--3...

  • Page 27: Static Color

    ARCSTREAM 18 • Press MENU until [S000 - S100] appears on the LED screen. • Press ENTER button. • Using UP/DOWN button, select the desired run speed (slow~fast) • Press the button ENTER to save the setting. 3.5 STATIC COLOR This fixture has preprogrammed, static looks that may be triggered without a controller.

  • Page 28: Linking

    3.11 DMX ADDRESSING To able to operate the ARCSTREAM18 with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ARCSTREAM18.

  • Page 29: Connection Of The Dmx Line

    ARCSTREAM 18 3.13 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative...

  • Page 30: Dmx Control

    ARCSTREAM 18 3.15 DMX CONTROL CH Function in CH3 mode Value 0% - 100% 000 - 255 GREEN 0 - 100% 000 - 255 BLUE 0 - 100% 000 - 255 CH Function in CH4 mode Value DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255...
  • Page 31 ARCSTREAM 18 CH Function in CH9 mode Value CH Function in CH9 mode Value DIMMER SPEED PROGRAM 0% - 100% 000 - 255 Speed of auto program (slow-fast) 000 - 255 DIMMER 0 - 100% 000 - 255 Default dimmer speed 000 - 051 Linear dimmer 052 - 101...

  • Page 32: Maintenance

    ARCSTREAM 18 - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.
  • Page 33 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 36 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
