Helvex TH-064 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
TH-064
TH-065
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Instalación para Lavabo con Rebosadero / Installation in a Washbasin with Overflow
Desarme la contra desagüe como se
1
indica en la figura. / Disassemble the
drain as shown in the figure.
protector
protector
contra de
push drain
tuerca
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE INSTALLATION GUIDE
01800 909 2020
01(55)53339431
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability are at its highest quality! The comprehensive support will grant full satisfaction for years,
reflecting the commitment to quality, innovation and the environment as part Helvex.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Este instructivo aplica al producto en cualquier acabado. / This instructive applies
Herramienta Requerida / Required Tools
llave inglesa
wrench
Coloque el empaque e inserte la
2
contra.
drain.
push
empaque
gasket
nut
Refacciones Originales:
Original Spare Parts:
refacciones@helvex.com.mx
ADVERTENCIA
to the product in any finish.
/ Place the gasket and insert the
Alinear la insignia
con el lavabo.
Align Logo with sink.
1-02- 1966-2

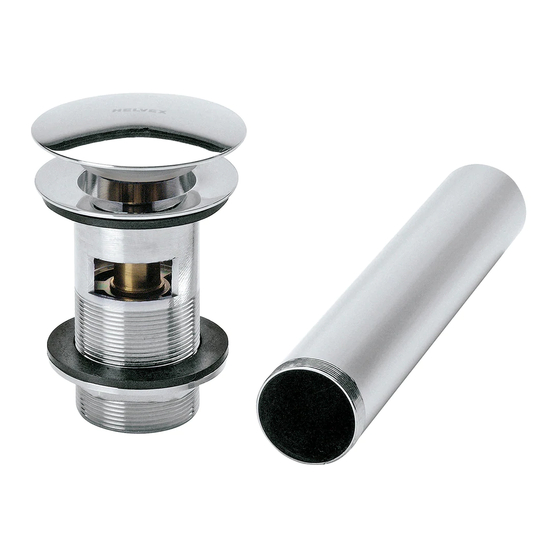

TH-064
Contra para Desagüe con Sistema
Push con Rebosadero /
with Overflow
TH-065
Contra para Desagüe con Sistema
Push sin Rebosadero /
without Overflow
01 800 890 0594
01 (55) 53 33 94 00
Ext. 5068, 5815 y 5913
/ WARNING
teflón
teflon
tape
Inserte el empaque cónico, rondana y
3
apriete la tuerca. / Insert the conical
gasket, washer and tighten the nut.
Push Drain
Push Drain
53 33 94 21
empaque
cónico
conical gasket
rondana
washer
tuerca
nut
