Summary of Contents for NOVUM EDGE FR217/J3.0

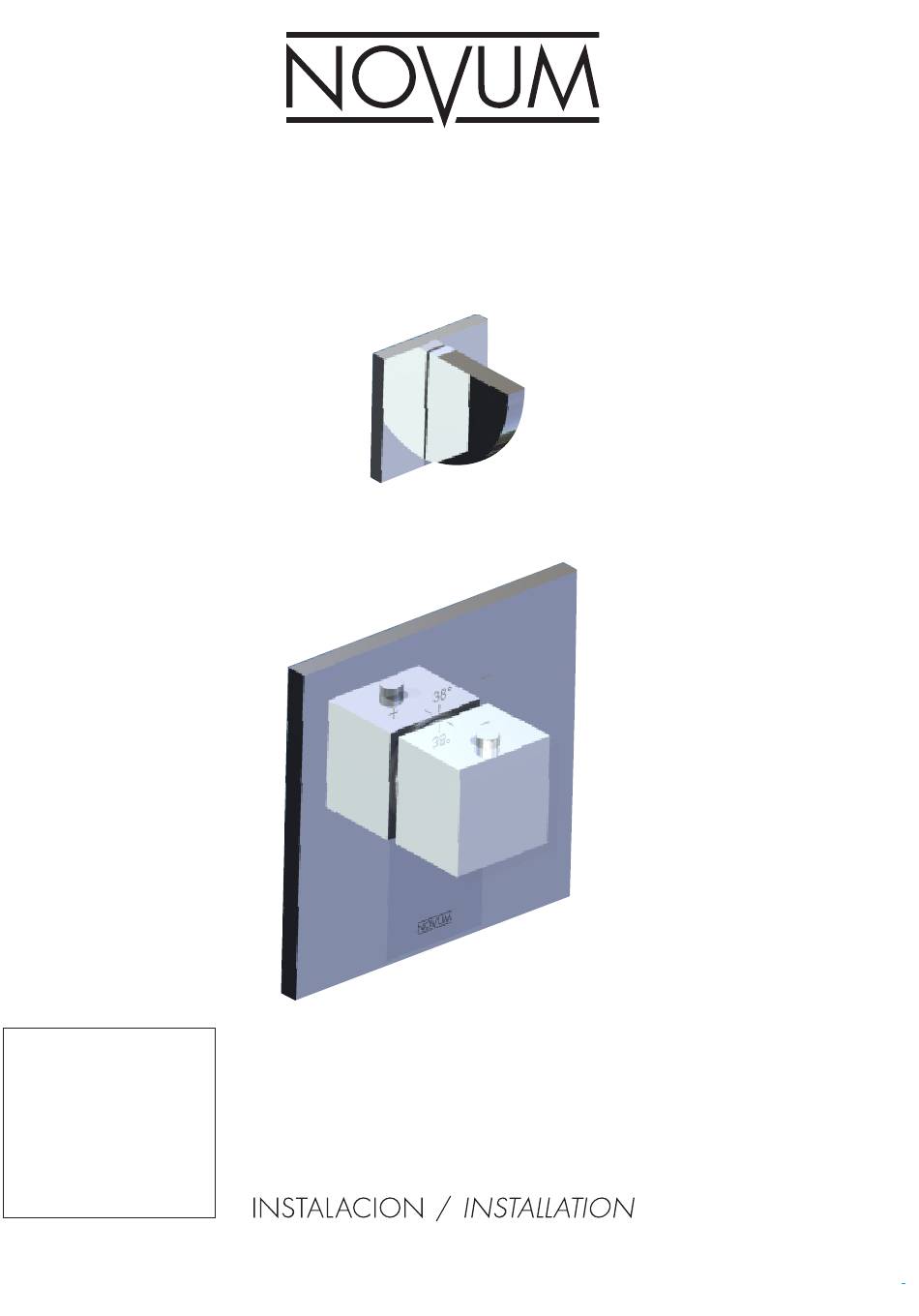

- Page 1 LINEA EDGE Solo apto para uso con termotanque...
- Page 2 FELICITACIONES ! ESTE PRODUCTO ESTA SUJETO A RIGUROSAS PRUEBAS PARA SU CALIDAD, PERFORMANCE Y ACABADOS. LE GARANTIZAMOS AÑOS DE FUNCIONAMIENTO SIN INCONVENIENTES. AGRADECEMOS LA ELECCION QUE HA HECHO Y, POR SOBRE TODAS LAS COSAS, LA CONFIANZA DEPOSITADA EN NOSOTROS. ELLA ES LA QUE NOS MOTIVA A MEJORAR DIA A DIA EN NUESTRO TRABAJO.
- Page 3 LINEA J3 / LINE J3 DESPIECE/ EXPLODED VIEW FR217/J3.0 FR217/J3D.0 Vista para kit termostático 3/4" Trim for thermostatic kit 3/4" Llave de paso Volume control Incluido adentro de FR217.BASE Provided in FR217.BASE Buje roscado Theaded bushing Buje estriado Splined hub Direccion del flujo Volante Handle...
- Page 4 LINEA J3 / LINE J3 MEDIDAS / MEASURES FR217/J3.0 FR217/J3D.0 Vista para kit termostático 3/4" Trim for thermostatic kit 3/4"...
- Page 5 LINEA J3 / LINE J3 CALIBRACIÓN / CALIBRATION Remover la protección de instalación. Remove installation covers. Volver a colocar el tornillo /Place the screw back...
- Page 6 LINEA J3 / LINE J3 CALIBRACIÓN / CALIBRATION Calibración de temperatura de la válvula termostática: .La válvula termostática viene calibrada de fábrica para funcionar a la temperatura correcta, sin embargo, hay circunstancias como el flujo de agua y las diferencias de presión entre el lado frío y caliente de las tuberías que pueden causar una diferencia de temperatura en el agua.
- Page 7 LINEA J3 / LINE J3 INSTALACIÓN / INSTALLATION Instalación vista termostática. Thermostatic trim installation. Opcional Optional...
- Page 8 LINEA J3 / LINE J3 INSTALACIÓN / INSTALLATION Instalación vista llave de paso. Volume control trim installation. Marcar y cortar Mark and cut Cortar al ras de la pared Cut flush with the wall Marca de nivel de pared Wall level mark...
- Page 9 LINEA J3 / LINE J3 INSTALACIÓN / INSTALLATION...
- Page 10 LINEA J3 / LINE J3 INSTALACIÓN / INSTALLATION...
- Page 11 LINEA J3 / LINE J3 INSTALACIÓN / INSTALLATION...
- Page 12 LINEA J3 / LINE J3 Instalación finalizada. Finished installation.
- Page 15 LINEA J3 / LINE J3...
- Page 16 LINEA J3 / LINE J3 novum.fvsa.com...
