NOTICE D' INSTALLATION
ET DE CABLAGE
INSTALLATION AND CABLING
DESCRIPTION /DESCRIPTION :
Ce boîtier est composé de :
Coffret
Couvercle
Guide passe-fil (7)
Entrée de câble à gradins (7)
Cassette (3)
- Une pochette plastique contenant :
Peigne mousse pour fibre.(6)
Collier plastique.(14).
20168737
25, avenue Jean Jaurès - BP 11 - 08330 - Vrigne-aux-Bois - FRANCE
Téléphone :+33 (0) 3.24.52.61.61
This equipment is composed of :
Hauteur/ Height :...........384mm
Largeur/ Width :............374mm
Epaisseur/Thickness:......47mm
NEXANS INTERFACE
Spécification : ABS1128
Code : 20168737
Date : 02 Mars 2009 (Ind.B)

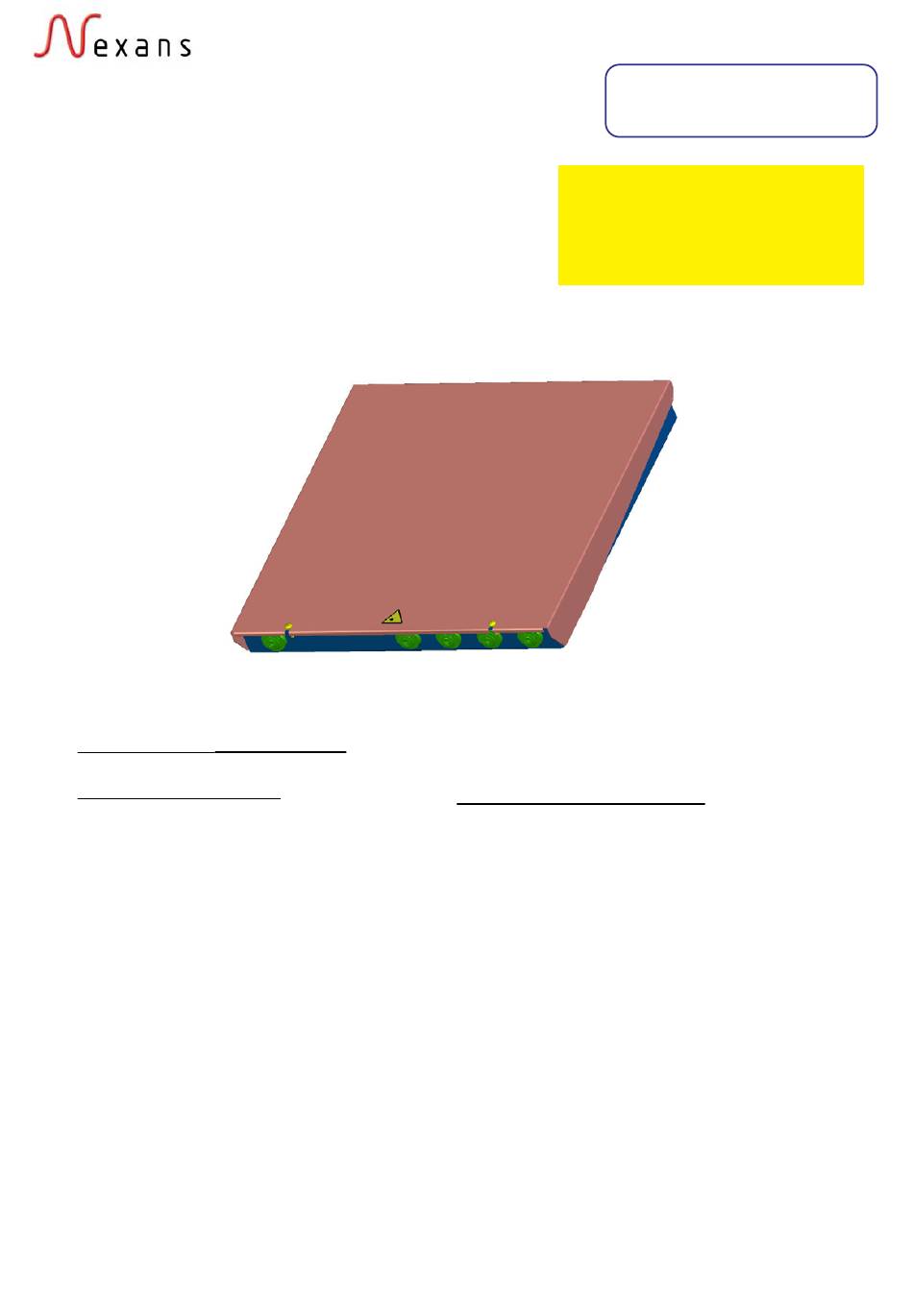

BOITIER BPI 144 STANDARD
STANDARD BPI 144 BOX
Box
Cover
Cable guide (7pces)
Stepped cable entry (7pces)
Cassette (3pces)
- A kit composed of :
Foam comb for fibre (6 pces )
Plastic collar (14 pces)
Fax : +33 (0) 3.24.52.61.66
BPI 144 Standard
ABS1128
1/8
Advertisement
Table of Contents
Summary of Contents for Nexans BPI 144 Standard
- Page 1 Spécification : ABS1128 Code : 20168737 ET DE CABLAGE Date : 02 Mars 2009 (Ind.B) INSTALLATION AND CABLING BOITIER BPI 144 STANDARD STANDARD BPI 144 BOX DESCRIPTION /DESCRIPTION : Ce boîtier est composé de : This equipment is composed of :...
- Page 2 BPI 144 Standard NEEDED TOOLS OUTILLAGE A PREVOIR : Tournevis cruciforme Phillips ® PH.1 (Ø5) Screwdriver Phillips ® PH.1 (o.d.5 mm ) Cutter . Cutting tool pince à dénuder . Wire stripper MODE D’OUVERTURE DU CAPOT : Pour retirer le couvercle : - Devisser les deux vis cruciformes du capot sans les retirer complètement .
- Page 3 BPI 144 Standard - Ajuster à l’aide d’un outil coupant, les entrées de câble à gradins en fontion du diamètre du câble . Cut the stepped cable entries ,using a cutting tool, according the cable diameter . Préparation des câbles Cables preparation - Engager le cable dans son entrée de câble jusqu’à...
- Page 4 BPI 144 Standard - Déposer le couvercle translucide de protection de la cassette supérieure. Remove the upper translucent cassette cover . - Localiser et détacher les 2 volets (V1 et V2) de chaque cassette. Locate and remove the 2 shutters (V1 and V2) on each cassette.
- Page 5 BPI 144 Standard - Positionner les tubes dans les guides jusqu’aux peignes en mousse (voir P6/8 ) . - Root the tubes throw the cable guides up to the foam comb (see P6/8 ) . - Réaliser les épissures-fusion .
- Page 6 BPI 144 Standard Réaliser le lovage des fibres selon le shéma suivant . - Realize the coiling of the fibers according to the following diagram. fibre nue . bare fibre 10 mm NEXANS INTERFACE 20168737 ABS1128 25, avenue Jean Jaurès - BP 11 - 08330 - Vrigne-aux-Bois - FRANCE Téléphone :+33 (0) 3.24.52.61.61...
- Page 7 BPI 144 Standard NE PAS OUBLIER: DO NOT FORGET TO: Replacer les couvercles translucides. Replace the translucents covers. Reposer le capot. Replace the cover. Serrer les deux vis. Tighten the two screws. NEXANS INTERFACE 20168737 ABS1128 25, avenue Jean Jaurès - BP 11 - 08330 - Vrigne-aux-Bois - FRANCE Téléphone :+33 (0) 3.24.52.61.61...
- Page 8 BPI 144 Standard Spécification : ABS1128 Code : 20168737 Date : 02 Mars 2009 (Ind.B) NEXANS INTERFACE 20168737 ABS1128 25, avenue Jean Jaurès - BP 11 - 08330 - Vrigne-aux-Bois - FRANCE Téléphone :+33 (0) 3.24.52.61.61 Fax : +33 (0) 3.24.52.61.66...
