Summary of Contents for WireLogic WFM-2665A

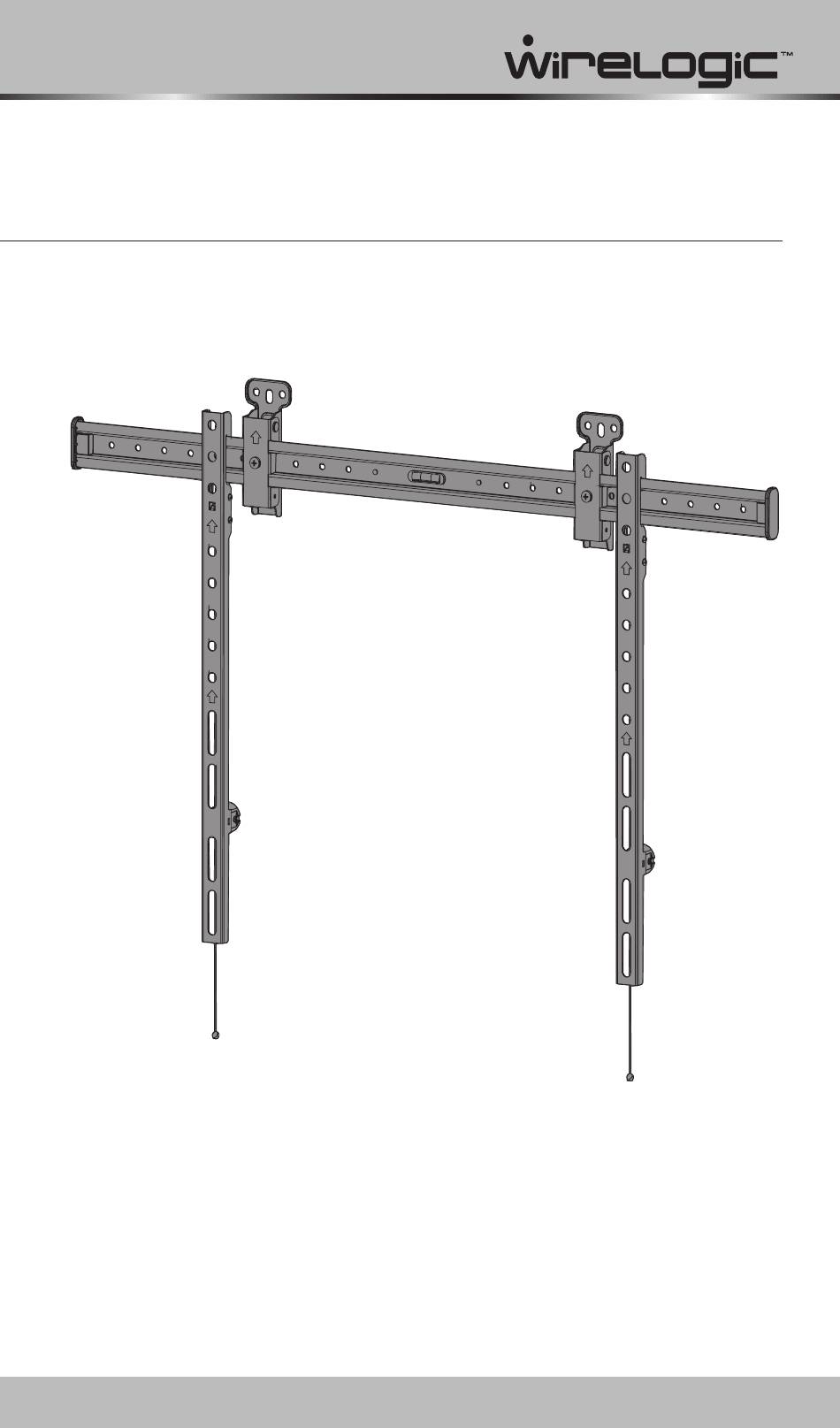

- Page 1 INSTALLATION GUIDE Ultra-Slim Wall Mount WFM-2665A Model. VESA: Horizontal - 200/300/400/600 Vertical - 200/300/400...
-
Page 2: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS WARNING STATEMENTS WIRELOGIC DOES NOT WARRANT AGAINST DAMAGE CAUSED BY THE USE OF ANY WIRELOGIC PRODUCT FOR ANY PURPOSES OTHER THAN THOSE FOR WHICH IT WAS DESIGNED, OR FOR DAMAGE CAUSED BY UNAUTHORIZED ATTACHMENTS OR MODIFICATIONS, AND IS NOT... - Page 3 3. For the sake of safety, make sure to specify the installation position and ensure that the wall can bear the weight of the television and bracket. Measures should be taken to make the installation strong enough to withstand an earthquake, excess vibration or other external forces. Line up stud to mount No pasteboard wall...
-
Page 4: Parts & Installation
PARTS & INSTALLATION INSTALLATION 1. Separate the individual pieces of the mount assembly. 2. Lay the TV on a safe, flat surface with the monitor side facing down as shown. 3. Place the two mounting brackets on the back of the TV, with the arrows pointing to the top of the TV, and evenly over the TV’s mounting screw holes. - Page 5 THREAD DEPTH INDICATOR (Not included) a. Insert a thread depth indicator through the thread inserts found on the back of the flat panel. Make sure the inserts measure the same full depth. Mark the depth. b. Locate the correct diameter screw for the thread insert. Match your marked length to the screws. c.
- Page 6 Arrows point upwards Bubble level Dry-wall mounting No expansion pipe in the middle Concrete wall Use expansion pipe mounting 5. Install the wall plate at the desired wall location for the TV. a. Dry-wall mounting Note: Dry-wall must be thicker than 1.5” (39mm) and wall studs must be more than 2.75” (70mm) thick. Unscrew the two screws on the wall mount bracket. This will allow access to the bottom mounting later.
- Page 7 Mount the display onto the wall mount WARNING: IT IS RECOMMENDED THAT TWO PEOPLE MOUNT THE DISPLAY, AS THE UNIT IS HEAVY AND, IF DROPPED, WILL DAMAGE THE MOUNT, THE DISPLAY, AND/OR PERSONNEL. a. With another person to help, pick up the TV and line up the installed plate’s hooks with the top of the extended wall mount.
-
Page 9: Guide D'installation
GUIDE D’INSTALLATION ultra-mince Support Mural WFM-2665A Modèle. VESA: Horizontal - 200/300/400/600 Vertical - 200/300/400... -
Page 10: Consignes De Sécurité Importantes
WIRELOGIC N’OFFRE AUCUNE GARANTIE CONTRE LES DOMMAGES RÉSULTANT DE L’UTILISATION DE QUELQUE PRODUIT WIRELOGIC POUR UN USAGE AUTRE QUE CELUI POUR LEQUEL IL A ÉTÉ CONÇU, OU CONTRE LES DOMMAGES RÉSULTANT DE FIXATIONS OU DE MODIFICATIONS NON AUTORISÉES, ET N’EST AUCUNEMENT RESPONSABLE DE QUELQUE DOMMAGE, RÉCLAMATION, DEMANDE, POURSUITE, ACTION OU CAUSE D’ACTION DE... - Page 11 3. Par souci de sécurité, déterminez la position d’installation et assurez-vous que le mur peut sup- porter le poids du téléviseur et du support. Des mesures doivent être prises pour que l’installation soit suffisamment solide pour résister à un tremblement de terre, à des vibrations excessives ou à toute autre force externe.
- Page 12 PIÈCES ET INSTALLATION Vis (M6x55) x 5 Cheville d'expansion x 5 Clé hexagonale x 1 Vis (M4x12) x 4 Support mural x 1 Vis (M5x15) x 4 Vis (M5x35) x 4 Vis (M6x16) x 4 Vis (M6x35) x 4 Support de téléviseur x 2 Vis (M8x12) x 4 Vis (M8x33) x 4 Espaceur (21mm) x 4...
- Page 13 INDICATEUR DE PROFONDEUR DE FILETAGE: (Pas inclus) a. Insérez l’indicateur de profondeur de filetage dans la douille filetée à l’arrière de l’écran plat. Assurez-vous que la douille filetée mesure la même profondeur totale. Marquez la profondeur. b. Repérez la vis de diamètre approprié pour la douille filetée. Transposez la longueur marquée sur les vis.
- Page 14 Flèches pointant vers le haut Niveau à bulle Montage sur Pas de chevilles au milieu cloison sèche Montage sur mur Utilisation de de béton chevilles 5. Posez la plaque murale à l’endroit où vous voulez installer le téléviseur. a. Montage sur cloison sèche Remarque : La cloison sèche doit avoir plus de 1,5 po (39 mm) d’épaisseur et les montants plus de 2,75 po (70 mm).
- Page 15 6. Posez l’écran sur la plaque de montage. MISE EN GARDE : IL EST RECOMMANDÉ QUE DEUX PERSONNES METTENT L’ÉCRAN EN PLACE, CAR IL EST LOURD ET S’IL DEVAIT VOUS GLISSER DES MAINS, VOUS RISQUERIEZ DE VOUS BLESSER ET/OU D’ENDOMMAGER LA PLAQUE MURALE ET L’ÉCRAN. a.
- Page 16 DIMENSIONS: Unit: mm | Unité : mm ©2012 WireLogic • Irvine, CA 92614 • 877.444.2488 www.wirelogic.us...
