Summary of Contents for KLAROFIT Strongbase

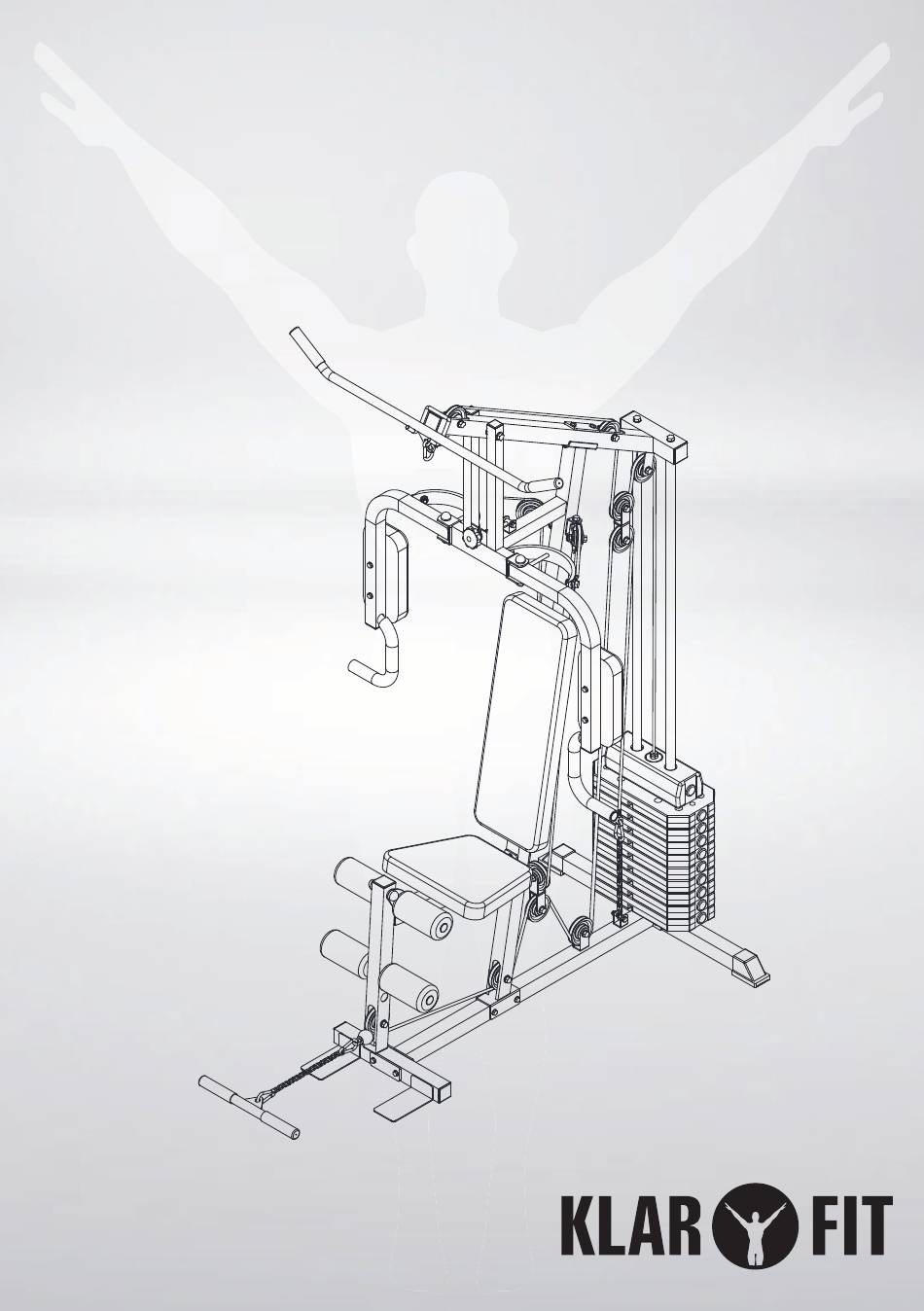

- Page 1 Strongbase 10031408...
- Page 2 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missach- tung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Inhalt Liste der Teile .
- Page 3 Liste der Teile Hauptsockel Frontsockel Hinterer Sockel Hauptträger Zuggabel Front Base Tube Rear Base Tube Press Bar Main Base Tube Main Support Tube Mutter M10 Linker Butterfly-Arm Rechter Butterfly-Arm Obere Querstrebe Right Butterfly Arm Upper Cross Beam Lat Bar Latzug-Stange Left Butterfly Arm M10 Nut 2PCS...
- Page 4 M12 Nylon Nut 50mm Square End Plug Pulley Bushing M10 Washer M10X25mm Hex Bolt 3PCS 2PCS 8PCS 38PCS 4PCS Sechskantbolzen Handgriff Verdrehte U-Halterung Rollenhalterung M10X70mm Hex Bolt Handle Grip Karabinerhaken Pothook Reverse U Pulley U x (M10x70) 4PCS 4PCS Griffbezug Abdeckkappen Sechskantbolzen Handle Foam...
- Page 5 M10X35mm Hex Bolt Selector Shaft M12 Washer Selector Shaft Bushing Selector Shaft Pin 2PCS 6PCS Abdeckkappe Unterlegscheiben Select Shaft End Cap Washer( ￠ 30X ￠ 10) für Gewichtsaufnahmerohr x (M30x10)
- Page 6 Montageanleitung Schritt 1 Die beiden Abdeckkappen (17) an den hinteren Sockel (3) stecken. Die beiden Sechskantbolzen (34) mit den beiden Unterlegscheiben(35) von der Ge- wichtsführungsstange (60) entfernen. Die Gewichtsführungsstange (60) in den hinteren Sockel (3) einführen und mit 2 Sechskantschrauben (34) und zwei Unterlegscheiben (35) befestigen. Den Hauptsockel (1) an den hinteren Sockel (3) anbringen.
- Page 7 Schritt 2 Schieben Sie die beiden Gummiringe (62) auf die Gewichtsführungsstange (60) Schieben Sie die 9 Plattengewichte (63) auf Gewichtsführungsstangen (60). Die Hülse (66) auf das Gewichtsaufnahmerohr (68) schieben. Mit dem Gewichtebolzen (67) am ersten Loch befestigen. Führen Sie das Gewichtsaufnahmerohr (68) durch die Löcher der Plattengewichte (63). Das oberste Plattengewicht (64) über das Gewichtsaufnehmerohr (68) schieben.
- Page 8 35 34 Schritt 3 Befestigen Sie den Hauptträger (4) am Hauptsockel (1). Verwenden Sie dazu 2 Sechs- kantbolzen (18), 4 Unterlegscheiben (19) und 2 Nylonmuttern. Nehmen Sie die beiden Sechskantschrauben (34) und die Unterlegscheiben (35) aus der Gewichtsführungsstange (60) heraus. Die obere Querstrebe (8) mit zwei Sechskantschrauben (34) und zwei Unterlegscheiben (35) an die Gewichtsführungsstangen anbringen.
- Page 9 19 20 Schritt 4 Bringen Sie die Sitzstütze (12) mit einer Montageplatte (23) am Hauptträger (4) an. Verwenden Sie 2 Sechskantbolzen (18), 4 Unterlegscheiben (19) und 2 Nylonmuttern (20). Bringen Sie die Beinstütze (11) an die Sitzstütze (12) an, indem Sie einen Sechskant- bolzen (38), zwei Unterlegscheiben (35), eine Nylonmutter (58) und 2 Schraubenkap- pen (52) verwenden.
- Page 10 16 16 Schritt 5 Hinweis: Die Schmierhülsen (30) sind an der oberen Querstrebe (8) und den Butterfly-Armen (6,7) vormontiert. Befestigen Sie die Zuggabel (5) an der oberen Querstrebe (8). Verwenden Sie dazu einen Sechskantbolzen (29), 2 Unterlegscheiben (69) und eine Nylonmutter (31). Bringen Sie den linken (6) und den rechten (7) Butterfly-Arm an der Zuggabel (5) an, indem Sie 2 Sechskantbolzen (48), 4 Unterlegscheiben (69), 2 Nylonmuttern (31) und 4 Schraubenkappen (51) verwenden.
- Page 11 NO.4 NO.2 NO.1 NO.3&12 NO.5&7 NO.6&10 59 1 20 19 NO.11 NO.8 NO.9...
- Page 12 5#&7# 10# 11#...
- Page 13 Schritt 6 Montage des oberen Stahlseils (54) a. Führen Sie das obere Stahlseil (54) durch die Kerbe der Rolle (27) über die obere Querstrebe (8). b. Schrauben Sie die Rolle #1 (27) und die beiden Rollenhülsen (32) an die obere Querstrebe.
- Page 14 Explosionszeichnung Hersteller: Chalt-Tec GmbH, Wallstr. 16, 10179 Berlin...
- Page 15 Strongbase 10031408...
- Page 16 Dear Customer, Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following hints on installation and use to avoid technical damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the operation and in- stallation instructions are not covered by our warranty and any liability.
- Page 17 Parts List Front Base Tube Rear Base Tube Press Bar Main Base Tube Main Support Tube Right Butterfly Arm Upper Cross Beam Lat Bar Left Butterfly Arm M10 Nut 2PCS Seat Cushion Backrest Cushion Leg Extension Tube Seat Support Tube Lower Bar M8 Nylon Nut 45mm Square End Cap...
- Page 18 M12 Nylon Nut 50mm Square End Plug Pulley Bushing M10 Washer M10X25mm Hex Bolt 3PCS 2PCS 8PCS 38PCS 4PCS M10X70mm Hex Bolt Handle Grip Pothook Reverse U Pulley U 4PCS 4PCS Handle Foam 25mm Round End Plug M8X55mm Hex Bolt Arm Cushion Lower Cable 2PCS...
- Page 19 M10X35mm Hex Bolt Selector Shaft M12 Washer Selector Shaft Bushing Selector Shaft Pin 2PCS 6PCS Select Shaft End Cap Washer( ￠ 30X ￠ 10)
- Page 20 Assembly Instructions Step 1 Tap two 45mm square end caps (17) to the rear base tube (3). Remove two M10X25mm hex bolts (34) and two M10 washers (35) from two weight guide tubes (60). Insert the weight guide tube (60) into the rear base tube (3), using two M10X25mm hex bolts (34) and two M10 washers (35).
- Page 21 Step 2 Slide two rubber rings (62) onto the weight guide tube (60). Slide nine weight plates (63) down two weight guide tubes (60). Slide the selector shaft bushing (66) down the selector shaft (68) at first hole fix with the selector shaft pin (67).
- Page 22 35 34 Step 3 Attach the main support tube (4) to the main base tube (1), using two M8x65mm hex bolts (18), four M8 washers (19) and two m8 nylon nuts (20). Remove two M10x25mm hex bolts (34) and two M10 washers (35) from two weight guide tube (60).
- Page 23 19 20 Step 4 Attach the seat support tube (12) and the plate (23) to the main support tube (4), using two M8x65mm hex bolts (18), four M8 washers (19) and two M8 nylon nuts (20). Attach the leg extension tube (11) to the seat support tube (12), using one M10x70mm hex bolt (38), two M10 washers (35), one M10 nylon nut (58) and two bolt caps (M10) (52).
- Page 24 16 16 Step 5 Note: oil bushings (30) have been pre-assembled into the upper cross beam (8) and thebutterfly arm (6&7). Attach the press bar (5) to the upper cross beam (8), using one M12x140mm hex bolt (29), two M12 washers (69) and one M12 nylon nut (31). Attach the left butterfly arm (6) and the right butterfly arm (7) to the press bar (5), using two M12x75mm hex bolts (48), four M12 washers (69), two M12 nylon nuts (31) and four bolt caps (M12) (51).
- Page 25 NO.4 NO.2 NO.1 NO.3&12 NO.5&7 NO.6&10 59 1 20 19 NO.11 NO.8 NO.9...
- Page 26 5#&7# 10# 11#...
- Page 27 Step 6 Assembly of the upper cable (54) a. With the upper cable (54) in groove of pulley (27), thread the upper cable (54) through the upper cross beam (8). b. Install pulley no.1 (27) And two pulley bushings (32) to the upper cross beam (8), using one M10x65mm hex bolt (24), two M10 washers (35) and one M10 nylon nut (58).
- Page 28 Exploded View Producer: Chalt-Tec GmbH, Wallstr. 16, 10179 Berlin. Germany...
