Summary of Contents for Tekpan NEO HC MODULAR Series

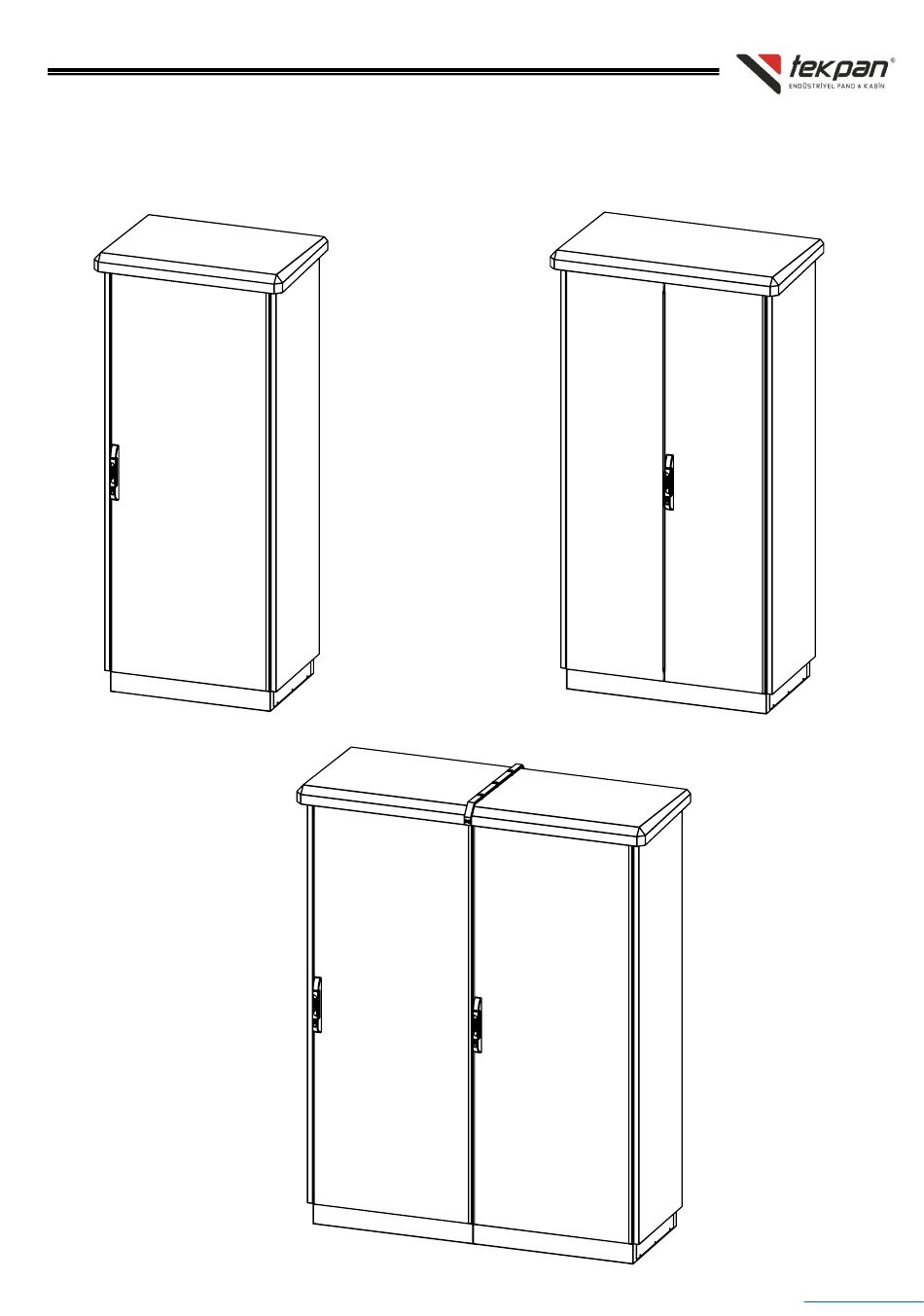

- Page 1 NEO HC MODÜLER SERİSİ NEO HC MODULAR SERIES www.tekpan.com.tr...
- Page 2 NEO HC MODÜLER SERİSİ www.tekpan.com.tr...
- Page 3 www.tekpan.com.tr...
- Page 4 www.tekpan.com.tr...
- Page 5 NEO HC MODULAR SERIES www.tekpan.com.tr...
- Page 6 www.tekpan.com.tr...
- Page 7 www.tekpan.com.tr...
- Page 8 MONTAJ PLAKASI MONTAJ MOUNTING PLATE ASSEMBLY www.tekpan.com.tr...
- Page 9 MONTAJ PLAKASI ARKA SABİT POZİSYON MOUNTING PLATE REAR FIXED POSITION SAĞ M5x10 www.tekpan.com.tr...
- Page 10 MONTAJ PLAKASI ARKA SABİT POZİSYON MOUNTING PLATE REAR FIXED POSITION www.tekpan.com.tr...
- Page 11 MONTAJ PLAKASI ARKA SABİT POZİSYON MOUNTING PLATE REAR FIXED POSITION M8x35 www.tekpan.com.tr...
- Page 12 MONTAJ PLAKASI HAREKETLİ POZİSYON MOUNTING PLATE MOVEABLE POSITION SAĞ M5x10 SAĞ www.tekpan.com.tr...
- Page 13 MONTAJ PLAKASI HAREKETLİ POZİSYON MOUNTING PLATE MOVEABLE POSITION www.tekpan.com.tr...
- Page 14 MONTAJ PLAKASI HAREKETLİ POZİSYON MOUNTING PLATE MOVEABLE POSITION M8x35 www.tekpan.com.tr...
- Page 15 YAN KAPAK MONTAJ SIDE PANEL ASSEMBLY M6x20 www.tekpan.com.tr...
- Page 16 2 FİLTRE BOŞALTMALI YAN KAPAK MONTAJ SIDE PANELS WITH 2 FILTERS CUT-OUTS ASSEMBLY M6x20 www.tekpan.com.tr...
- Page 17 4 FİLTRE BOŞALTMALI YAN KAPAK MONTAJ SIDE PANELS WITH 4 FILTERS CUT-OUTS ASSEMBLY M6x20 www.tekpan.com.tr...
- Page 18 ÇATI TEK MODÜL MONTAJ ROOF SINGLE MODULE ASSEMBLY M8x16 www.tekpan.com.tr...
- Page 19 ÇATI SOL MODÜL MONTAJ ROOF LEFT MODULE ASSEMBLY 3x7 POLIETILEN CONTA M8x16 3x7 POLYETHYLENE GASKET www.tekpan.com.tr...
- Page 20 ÇATI SAĞ MODÜL MONTAJ ROOF RIGHT MODULE ASSEMBLY 3x7 POLIETILEN CONTA M8x16 3x7 POLYETHYLENE GASKET www.tekpan.com.tr...
- Page 21 ÇATI ORTA MODÜL MONTAJ ROOF MIDDLE MODULE ASSEMBLY 3x7 POLIETILEN CONTA M8x16 3x7 POLYETHYLENE GASKET www.tekpan.com.tr...
- Page 22 BİRLEŞİM KİTİ MONTAJ BAYING KIT ASSEMBLY www.tekpan.com.tr...
- Page 23 BİRLEŞİM KİTİ MONTAJ BAYING KIT ASSEMBLY www.tekpan.com.tr...
- Page 24 2 ÇATI BİRLEŞİM MONTAJ ROOF ASSEMBLING FOR 2 UNITS M5x14 www.tekpan.com.tr...
- Page 25 3 ÇATI BİRLEŞİM MONTAJ ROOF ASSEMBLING FOR 3 UNITS M5x14 www.tekpan.com.tr...
- Page 26 KALDIRMA KANCASI MONTAJ EYEBOLT ASSEMBLY www.tekpan.com.tr...
- Page 27 TEK KAPI YÖN DEĞİŞTİRME CHANGING SINGLE DOOR OPENING DIRECTION KİLİT ARKA GÖRÜNÜM KİLİT ARKA GÖRÜNÜM BACK SIDE VIEW OF THE LOCK BACK SIDE VIEW OF THE LOCK www.tekpan.com.tr...
- Page 28 ÇİFT KAPI YÖN DEĞİŞTİRME CHANGING DOUBLE DOOR OPENING DIRECTION KİLİT ARKA GÖRÜNÜM KİLİT ARKA GÖRÜNÜM BACK SIDE VIEW OF THE LOCK BACK SIDE VIEW OF THE LOCK www.tekpan.com.tr...
- Page 29 BAZA KÖŞESİ MONTAJ PLINTH CORNER PARTS ASSEMBLY M12x30 M8x16 www.tekpan.com.tr...
- Page 30 BAZA ÖN & ARKA KAPAK MONTAJ PLINTH FRONT & BACK COVER PARTS ASSEMBLY M6x20 www.tekpan.com.tr...
- Page 31 BAZA YAN KAPAK MONTAJ PLINTH SIDE COVERS ASSEMBLY M5x10 www.tekpan.com.tr...
- Page 32 SABİT BAZA MONTAJ FIXED PLINTH ASSEMBLY M8x25 M12x30 www.tekpan.com.tr...
- Page 33 BLOK BAZA MONTAJ BLOCK PLINTH ASSEMBLY M8x25 M12x30 www.tekpan.com.tr...
- Page 34 BLOK BAZA YAN KAPAK MONTAJ BLOCK PLINTH SIDE COVER ASSEMBLY 100H / 200H x12 / x16 100H / 200H x12 / x16 www.tekpan.com.tr...
- Page 35 TAŞIMA BİLGİLERİ TRANSPORT INFORMATION www.tekpan.com.tr...
- Page 36 TAŞIMA BİLGİLERİ TRANSPORT INFORMATION * Kesilebilir atkı sistemi kullanılarak 500 kg. ek yük montaj edilebilir. * By using plug-in rail brackets and scissile rails inside the enclosure extra 500 kg. can be loaded. www.tekpan.com.tr...
- Page 37 YAĞMURLUK MONTAJ RAIN CANOPY ASSEMBLY 1 ADET YAĞMURLUK İÇİN FOR 1 PCS. RAIN CANOPY M5x10 www.tekpan.com.tr...
- Page 38 BLOK BAZA TABAN KAPAMA MONTAJ BLOCK PLINTH BASE COVER ASSEMBLY www.tekpan.com.tr...
