SOLAR CONTROL
COMBI
Zertifiziert nach
certified acc. to
EN ISO 9001:2008

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SOLAR CONTROL COMBI and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Praher Plastics SOLAR CONTROL COMBI

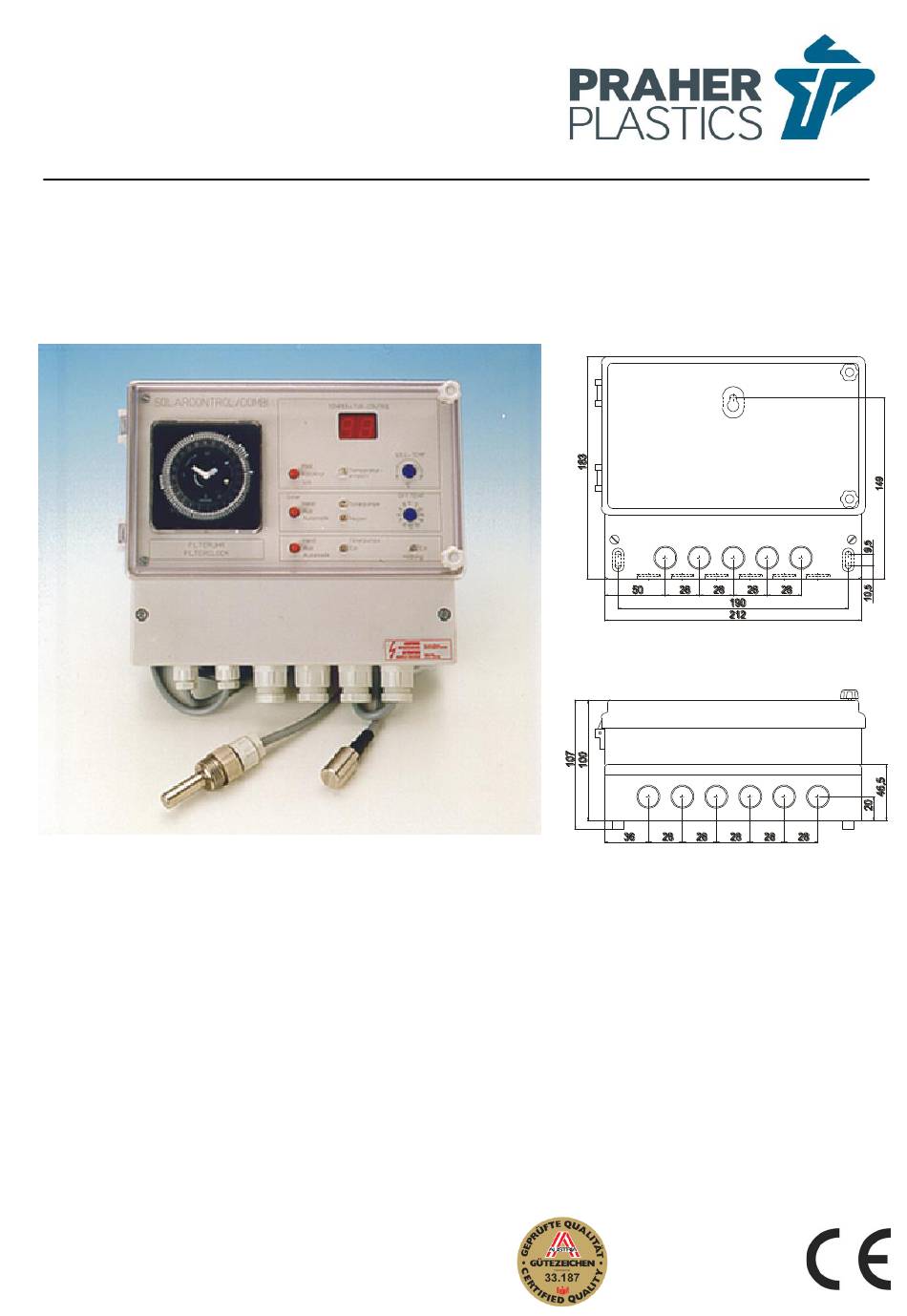

  • Page 1 SOLAR CONTROL COMBI Zertifiziert nach certified acc. to EN ISO 9001:2008...

  • Page 2: Table Of Contents

    SOLAR CONTROL COMBI INHALTSÜBERSICHT Urheberrecht Vorwort zu Bedienungsanleitung Gewährleistungs- und Haftungsansprüche Arbeitssicherheitshinweise Sicherheitshinweise Restrisiken Gefährdung durch Strom Gefährdung durch menschliches Fehlverhalten Gefährdung durch Strom bei Reinigungsarbeiten Allgemein Bestimmungsgemäße Verwendung Montage Funktionsschema Bedienelemente Inbetriebnahme Elektrischer Anschluss Technische Daten Fehlerbehebung www.praherplastics.com...

  • Page 3: Urheberrecht

    Urheberrecht Die Bedienungsanleitung enthält urheberrechtlich geschützte Informationen. Alle Rechte unter Vorbehalt der Praher Plastics Austria GmbH. Die Bedienungsanleitung ist für die Bedienperson bestimmt. Die Vervielfältigung, Reproduktion oder Übersetzung dieser Dokumente in andere Sprachen, ganz oder teilweise, bedarf der ausdrücklichen Genehmigung durch die Praher Plastics Austria GmbH.

  • Page 4: Gewährleistungs- Und Haftungsansprüche

    Gewährleistungs- und Haftungsansprüche Gewährleistungs- und Haftungsansprüche bei Personen- und Sachbeschädigung sind ausgeschlossen, wenn sie auf einen oder mehrere der folgenden Ursachen zurückzuführen sind.  Nicht bestimmungsgemäße Verwendung der SOLAR CONTROL COMBI  Unsachgemäßes Montieren, in Betrieb nehmen, Bedienen und Warten der SOLAR CONTROL COMBI ...
  • Page 5  Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise beachten, die in dieser Bedienungsanleitung enthalten sind.  Die Installationsarbeiten dürfen nur von einem befugten und konzessionierten Elektroinstallateur oder Elektrounternehmen durchgeführt werden.  Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/oder mangels Wissen benutzt zu werden, es sein denn, sie werden durch einen für ihre Sicherheit zuständigen Person beaufsichtigt oder erhielten von ihr...

  • Page 6: Restrisiken

    Reinigungsarbeiten an der SOLAR CONTROL COMBI dürfen nur im spannungslosen Zustand durchgeführt werden. Allgemein PRAHER PLASTICS Solarsteuerungen sind hochwertige technische Produkte, die mit großer Genauigkeit und nach modernsten technischen Fertigungsmethoden hergestellt werden. Sollten trotzdem berechtigte Beanstandungen vorhanden sein, werden diese natürlich schnellstmöglich behoben.

  • Page 7: Montage

    Montage Den Steuerkasten an den im Gerät befindlichen Befestigungslöchern montieren. Für die Installation der Verkabelung empfehlen wir Kabelschächte zu verwenden. Sollte eine Verlängerung der Kabel nötig sein, Ist im spannungsfreien Zustand das Kabel an einer geeigneten Stelle abzutrennen und in einer dafür im Handel erhältlichen Klemmverteiler bis auf max.

  • Page 8: Bedienelemente

    Bedienelemente www.praherplastics.com...

  • Page 9: Inbetriebnahme

    Inbetriebnahme Schalter [11] auf Pool Schalter [11] auf Kollektor die Pooltemperatur ist auf die Kollektortemperatur (Absorber) ist auf der Anzeige [2] zu sehen der Anzeige [2] zu sehen Schalter [11] auf SOLL Die eingestellte Solltemperatur für den Pool auf ist der Anzeige [2] zu sehen. Diese kann mit dem SOLL - Temperatur Drehnkopf [8] eingestellt werden Kontrolllampe [5] signalisiert ob die eingestellte Temperatur für den Pool erreicht ist.

  • Page 10: Elektrischer Anschluss

    Elektrischer Anschluss Versorgungsspannung: 230 VAC 50 / 60 Hz max. 14,3 A Filterpumpe: 230 VAC 50 / 60 Hz max. 8 A / 1840W Solarpumpe: 230 VAC 50 / 60 Hz max. 6,3 A / 1450W Kugelhahn: 230 VAC 50 / 60 Hz max. 6,3 A / 1450W X…...

  • Page 11: Technische Daten

    Niveauschalter (Trockenlaufschutz) potentialfrei: Bei Unterbrechung dieser Kontakte bleibt die Filterpumpe stehen (Wasserstand, Trockenlaufschutz,...). Dieser Anschluss funktioniert sowohl bei Hand- als auch bei Automatikbetrieb. Filteruhrüberbrückung (Zwangseinschaltung) potentialfrei: 11 12 Beim Schließen dieser Kontakte läuft die Filterpumpe sofort weg (Überlaufbehälter, Solaranlage, ..) Dieser Anschluss funktioniert sowohl bei Hand- als auch bei Automatikbetrieb.

  • Page 12: Fehlerbehebung

    Fehlerbehebung Betriebsanleitung sorgfältig durchlesen Gerät zeigt keine Funktion:  Sicherung prüfen  Betriebsspannung prüfen  Die angeschlossenen Geräte auf ihre Zustände und Funktion prüfen Pumpe oder Kugelhahn schaltet nicht ein  Sicherung prüfen  Uhrsegmente richtig gesetzt  Uhr Handschalter auf Mittelstellung ...
  • Page 13 Notes Notizen www.praherplastics.com...
  • Page 14 SOLAR CONTROL COMBI Table of Contents Copyrights Introduction to operation manual Warranty and liability Instructions for safety at work Safety instructions Residual Risk Hazard generated by current Hazard generated by human error Hazard generated by current during cleaning work General Directions for use Assembly Functional scheme...

  • Page 15: Copyrights

    This operation manual is designed for use by operating personnel only. Copying, reproduction or translation of the present document into other languages in whole or in part is subject to express written permission by Praher Plastics Austria GmbH. © 2016 Praher Plastics Austria GmbH Knowledge of the instructions contained in this operation manual is indispensable for preventing failure and ensuring faultless operation of the SOLAR CONTROL COMBI.

  • Page 16: Warranty And Liability

    Warranty and liability Warranty and liability claims in the context of damage to person or property shall be excluded where such damage results from one or several of the causes listed below:  Improper use of the SOLAR CONTROL COMBI ...
  • Page 17  This equipment is not intended for it by persons (including children) with reduced physical, sensory or mental abilities or for lack of experience and/or for lack of knowledge to be used it is, it by a person responsible for their security is supervised or received from it instructions, how the equipment is to be used.

  • Page 18: Residual Risk

    Residual Risk 6.1 Hazard generated by current Manipulation of the SOLAR CONTROL COMBI by operating staff is strictly prohibited and may only be performed by duly authorized staff, qualified for electrical work. Compliance with the corresponding instruction and prohibition signs is required. 6.2 Hazard generated by human error The operating staff must be instructed in regard to the residual danger resulting from electricity and familiarized with correct operation.

  • Page 19: Assembly

    Assembly Mount the control box, using the attachment bores provided in the device. Where an extension of the cables is necessary, disconnect the cable in the de-energized state and use a commercially available clamping splitter to properly make the extension up to no more than 30 meters (cross-sectional area: 1.5 mm²).

  • Page 20: Control Elements

    Control elements www.praherplastics.com...

  • Page 21: Start.up

    Start.up Switch [11] set to Pool: Switch [11] set to Collector: You can see the pool temperature You can see the collector temperature on the display [2] on the display [2] Switch [11] set to Set: The Set temperature of the rotary switch [8] is shown on the display [2]. The control lamp [5] indicates if the pool temperature has been reached.

  • Page 22: Electrical Connections

    Electrical connections Supply voltage: 230 VAC 50/60 Hz 14,3 A max. Filter Pump: 230 VAC 50/60 Hz max. 8 A / 1840W Solar Pump: 230 VAC 50/60 Hz max. 6,3 A / 1450W Ball valve: 230 VAC 50/60 Hz max. 6,3 A / 1450W X…...

  • Page 23: Technical Specifications

    Level switch (protection against dry running), potential-free: If these contacts are opened, the filter pump will stop (water level, dry-running protection,...). It works in manual and automatic mode Filter clock override (forced activation), potential-free: 11 12 If these contacts are closed, the filter pump start immediately (overflow tank, solar system...).

  • Page 24: Troubleshooting

    Troubleshooting Read the manual thoroughly! The device is not ready to operate:  Check operating voltage  Check fuse Pump or ball valve does not switch:  Check fuse  Clock segments set correctly  Manual switch of clock set to central position ...
  • Page 25 Notes Notizen www.praherplastics.com...
  • Page 26 Notizen www.praherplastics.com...
  • Page 27 Notizen www.praherplastics.com...
