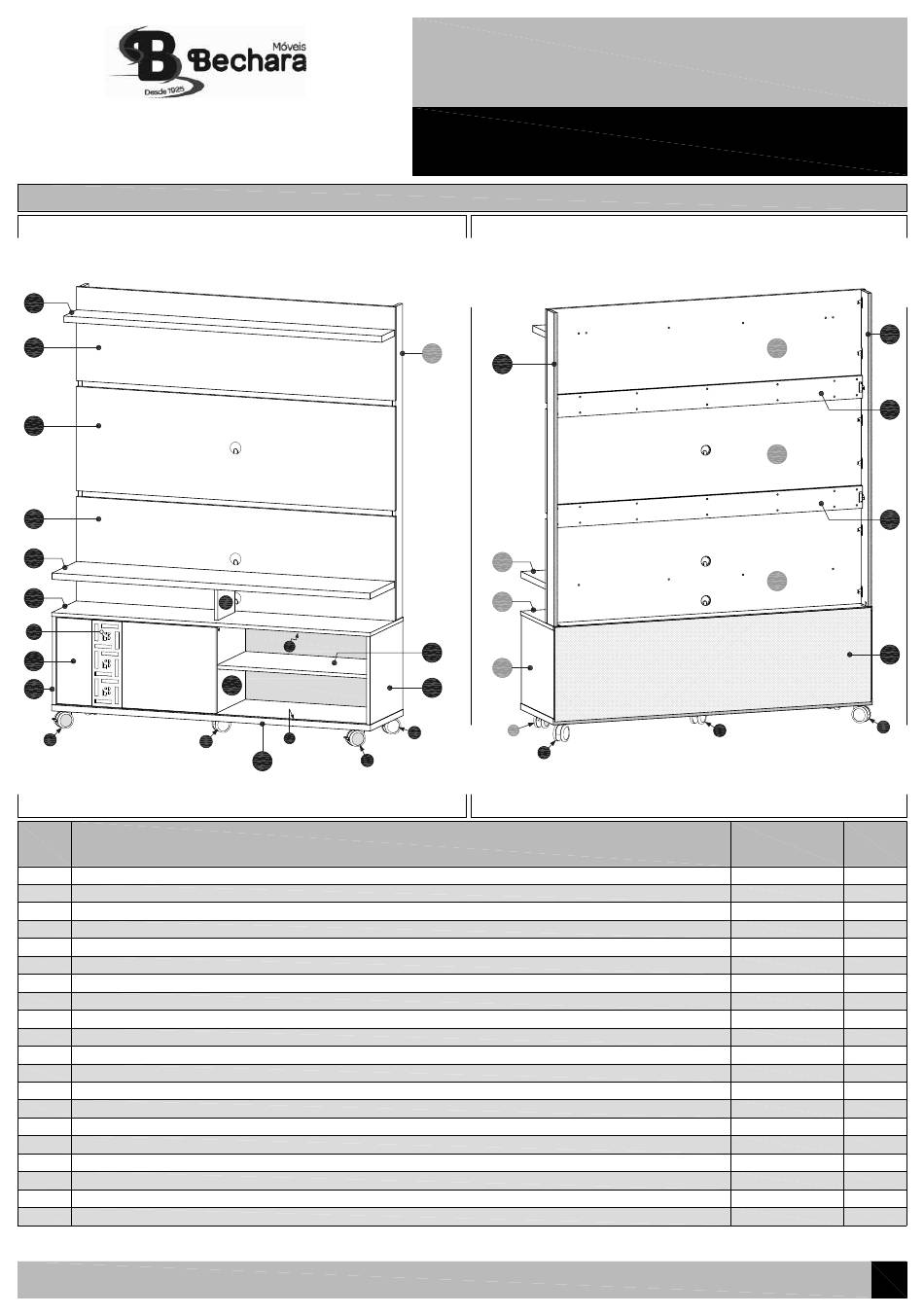

IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION
14
10
09
08
13
07
20
05
02
18
N.° ID
Descrição / Descripción / Description
01
Base / Base / Base
02
Lateral esquerda / Panel lateral izquierdo / Left Side Panel
03
Lateral direita / Panel lateral derecho / Right Side Panel
Divisória / Partición / Partition
04
05
Porta deslizante / Puerta deslizante / Sliding Door
Montante central / Soporte central / Middle Support
06
07
Prateleira central / Repisa central / Middle Shelf
Painel inferior / Panel inferior / Lower Panel
08
Painel central / Panel central / Middle Panel
09
Painel superior / Panel superior / Upper Panel
10
Barra traseira / Barra trasera / Rear Bar
11
12
Coluna traseira / Columna trasera / Rear Column
13
Tampo / Tablero / Top Panel
14
Prateleira superior / Repisa superior / Upper Shelf
15
Fundo / Panel trasero / Back Panel
16
Prateleira móvel / Repisa extraíble / Removable Shelf
17
Perfil-trilho de plástico 1324mm / Perfil carrile de plástico 1324mm / Plastic rail profile 1324mm
18
Rodízio RD60 cromado, com trava / Rueda RD60 cromada, con freno / Chromed Caster RD60, with lock
Rodízio RD60 preto, sem trava / Rueda RD60 negra, sin freno / Black Caster RD60, without lock
19
20
Aplique decorativo / Placa decorativa / Decorative plate
A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
06
17
04
17
19
01
18
Estante/Home theater stand 1750 x 1360 x 385mm
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
VISTA TRASEIRA / VISTA POSTERIOR / REAR VIEW
12
12
13
07
16
03
03
18
19
19
© Desenvolvimento e Projeto de Produto - Móveis Bechara. Proj. 734, Ed. 001 - Jul./2019 .
PÉROLA
12
10
11
09
11
08
15
19
19
Dimensões (mm)
Quantidade
Dimensiones (mm)
Cantidad
Dimensions (mm)
Quantity
1360 x 384 x 25
1
360 x 382 x 15
1
360 x 382 x 15
1
360 x 350 x 15
1
680 x 350 x 15
1
136 x 200 x 15
1
1360 x 384 x 15
1
1358 x 424 x 15
1
1358 x 424 x 15
1
1358 x 382 x 15
1
1324 x 92 x 15
2
1276 x 80 x 15
2
1356 x 288 x 25
1
1356 x 150 x 25
1
1350 x 384 x 3
1
655 x 340 x 15
1
-
2
-
2
-
3
350 x 128 x 2,8
1
1
