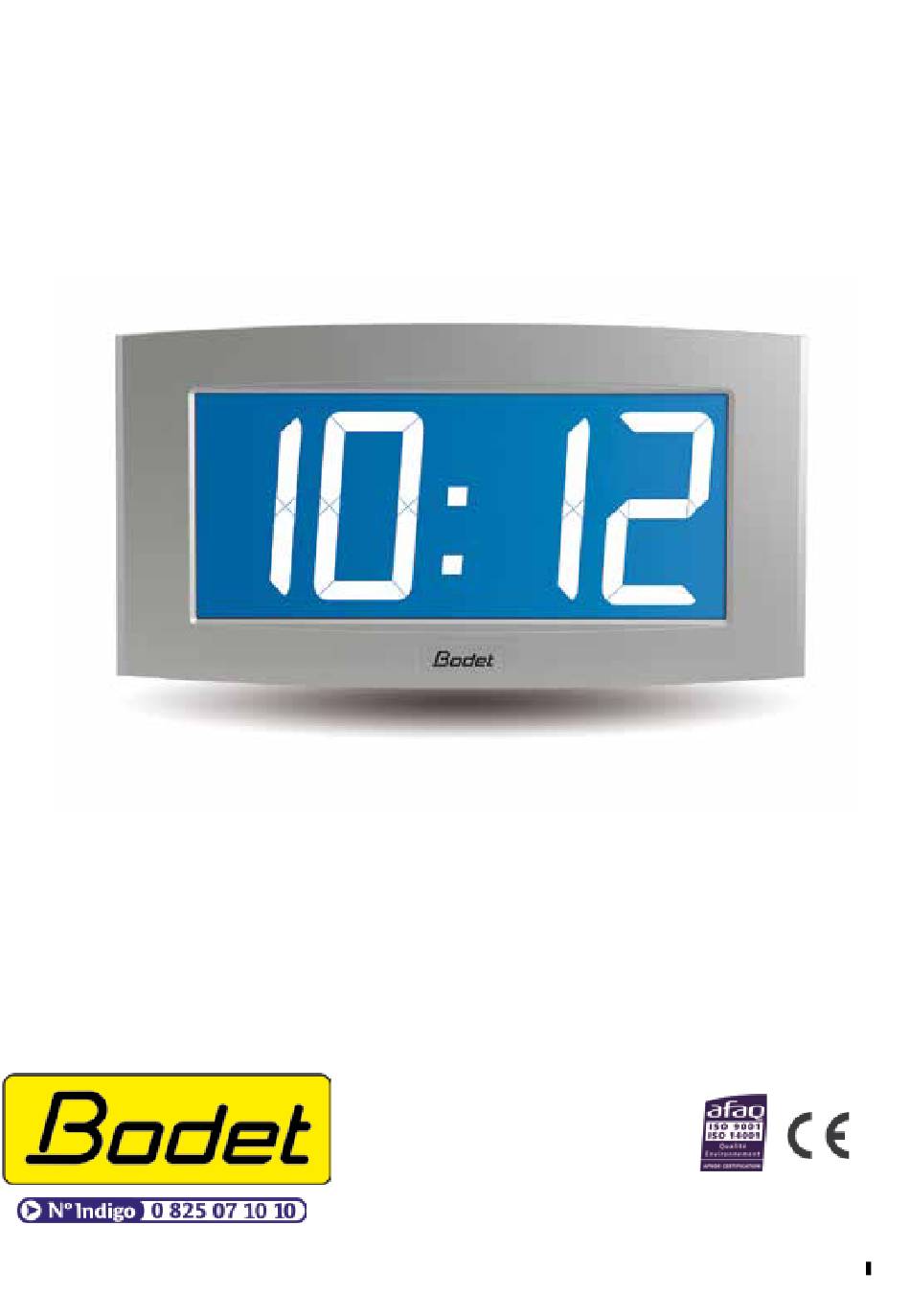

Cristalys Opalys 14
INSTRUCTIONS DE MISE EN SERVICE ET D'UTILISATION
INSTALLATION AND OPERATING INSTRUCTIONS
s'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur
s'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur
Upon receipt, always check the product for damage during shipment. If any is found, you may fi le a damage
NTP
B.P. 1
49340 TRÉMENTINES
FRANCE
Tél. : 02 41 71 72 00
Fax : 02 41 71 72 01
www.bodet.fr
claim with the carrier.
Réf.: 606715 E
1
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Cristalys Opalys 14 NTP and is the answer not in the manual?

Questions and answers

Summary of Contents for Bodet Time Cristalys Opalys 14 NTP

  • Page 1 Cristalys Opalys 14 INSTRUCTIONS DE MISE EN SERVICE ET D’UTILISATION INSTALLATION AND OPERATING INSTRUCTIONS B.P. 1 49340 TRÉMENTINES FRANCE Tél. : 02 41 71 72 00 Fax : 02 41 71 72 01 www.bodet.fr Réf.: 606715 E s’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur s’assurer à...

  • Page 2: Table Of Contents

    Table des matières FRANÇAIS I - VÉRIFICATION INITIALE 1.1 Déballage de l’horloge 1.2 Sauvegarde des données II-PRÉSENTATION DES HORLOGES CRISTALYS ET OPALYS III - MISE EN SERVICE - INSTALLATION 3.1 Connexion 3.2 Installation IV - MENU MISE À L’HEURE 4.1 Horloge NTP 4.2 Horloge indépendante quartz V - MENU CONFIGURATION Fonctions avancées...
  • Page 3 Table of contents ENGLISH I - INITIAL VERIFICATION 1.1 Unpacking the clock 1.2 Backup II - INTRODUCTION TO THE CRISTALYS AND OPALYS CLOCKS III - SETTING IN OPERATION - INSTALLATION 3.1 Connection 3.2 Installation IV - TIME SETTING MENU 4.1 NTP clock 4.2 Independent quartz clock V - CONFIGURATION MENU VI - PRINCIPLE OF TIME SETTING...

  • Page 4: Français

    I - VÉRIFICATION INITIALE I - VÉRIFICATION INITIALE Nous vous remercions d’avoir choisi une horloge BODET. Ce produit a été conçu avec soin pour votre satisfaction d’après les bases qualité ISO9001. Nous vous recommandons, de lire attentivement ce manuel avant de commencer à manipuler l’horloge.

  • Page 5: Ii-Présentation Des Horloges Cristalys Et Opalys

    II-PRÉSENTATION DES HORLOGES CRISTALYS ET OPALYS II-PRÉSENTATION DES HORLOGES CRISTALYS ET OPALYS Les horloges Cristalys ou Opalys 14 sont des horloges pour l’intérieur. Elles affi chent les heures (en mode 12 h ou 24 h) les minutes, la date et la température. Elles gèrent automatiquement les changements d’horaires été-hiver.

  • Page 6: Installation

    Catégorie du câble Ethernet : 4, 5 ou 6 (bâtiments). Dans ce dernier cas, utilisation d’une prise murale femelle avec un petit cordon RJ45 mâle/mâle souple Le type de synchronisation devra être paramétré dans le menu technicien (voir page 14), notamment l’adresse multicast qui doit être identique à celle du serveur (par défaut 239.192.54.01).

  • Page 7: Horloge Indépendante Quartz

    Remarque : voir le chapitre “Menu technicien” page 14 pour le paramétrage de la synchronisation horaire. Attention : s’il n’y a pas de réception de messages NTP : - à la mise en service, l’horloge affi che uniquement les 2 points. - Il est toujours possible de modifi...

  • Page 8: Menu Configuration

    V - MENU CONFIGURATION V - MENU CONFIGURATION Ce menu permet le choix des différents modes : 12/24H, Eco, Type d’affi chage, zone horaire été-hiver et décalage horaire. Pour programmer votre horloge, choisir l’option d’affi chage ci-dessous puis aller dans le paragraphe “Fonctions avancées”...

  • Page 9: Fonctions Avancées

    Fonctions avancées Pour passer en mode Confi guration, appuyer sur le bouton [Sel] puis en le maintenant enfoncé, presser [+] pendant plus de 3 secondes. Le menu 12/24 est affi ché. Presser sur [+] pour choisir entre le mode “12h” (affi chage anglo-saxon des heures AM/PM de 1 h à 12 h.) ou le mode “24 h”...
  • Page 10 d’affi chage de la date : - Affi chage “jour du mois/ mois” : - Affi chage “mois/ jour du mois” : - Affi chage du numéro de la semaine : - Affi chage de l’année : Rappel : À n’importe quel moment en maintenant la touche [Sel] enfoncée puis en pressant la touche [+] de façon brève, il est possible de sortir du menu de confi...
  • Page 11 Zone Est USA “mode_usae” (New York, Toronto, etc). Heure d’hiver vers l’été = second dimanche de mars à 2 h 00, heure locale. Heure d’été vers l’hiver = premier dimanche de novembre à 2 h 00, heure locale. Zone Central USA “mode_usac” (Chicago). Heure d’hiver vers l’été...
  • Page 12 Changement saisonnier programmable sur “mode_prg” Ce menu permet de programmer les dates de changements d’horaire été/hiver. Il propose de déterminer le début de la période d’été (points 1 à 3) puis le début de la période d’hiver (point 4 et suivants) : 1) Se placer sur le mode_prg puis presser [Sel] : le numéro du mois clignote.

  • Page 13: Principe De Mise À Jour De L'heure

    VI - PRINCIPE DE MISE À JOUR DE L’HEURE VI - PRINCIPE DE MISE À JOUR DE L’HEURE 6.1 Réceptrices NTP 6.1 Réceptrices NTP 1. A la première mise sous tension, l’heure est initialisée à 00h00mn00ss du 01/01/2000. L’horloge cherche à la mise sous tension, après chaque modifi cation manuelle de l’heure, après un reset ou une reconfi...

  • Page 14: Menu Technicien

    VII - MENU TECHNICIEN VII - MENU TECHNICIEN L’accès au menu technicien s’effectue par l’intermédiaire des deux boutons poussoirs [SELECT] et [+] placés au dos de l’horloge. La touche [SELECT] est au-dessus de la touche [+]. Procéder en deux étapes. 1.
  • Page 15 5. Appuyer sur [SELECT] pour passer au menu de sélection des unités d’affi chage de la température. Ce menu permet de choisir entre l’affi chage de la température Celsius ou Fahrenheit. Appuyer sur [SELECT]. Réglage de l’offset de température. Variation, à l’aide de la touche [+] entre -9,5°C et +9,5°C par incrément de 0,5 (en sortie d’usine, un réglage peut être réalisé).

  • Page 16: Que Faire Si

    VIII - QUE FAIRE SI...? VIII - QUE FAIRE SI...? ...VÉRIFIER..VÉRIFIER. Que faire si...? … Vérifi er. ■ L’horloge n’affi che pas la date mais un ■ L’horloge est programmée en mode affi chage numéro. numéro semaine (revoir la notice page 9, § 4 ). ■...

  • Page 17: Caractéristiques Techniques

    IX - CARACTÉRISTIQUES TECHNIQUES IX - CARACTÉRISTIQUES TECHNIQUES Les horloges Cristalys et Opalys respectent la directive compatibilité électromagnétique 2004/108/CE & DBT 2006/95/CE. C’est un produit de classe A. Dans un environnement domestique, ce produit peut causer des interférences radios auquel cas l’utilisateur doit prendre des mesures adéquates.

  • Page 18: English

    TABLE OF CONTENTS I - INITIAL VERIFICATION I - INITIAL VERIFICATION Thank you for choosing a BODET clock. This product has been carefully designed for your satisfaction based on ISO9001 quality requirements. We advise you to read this manual thoroughly before attempting to manipulate the clock. thoroughly before attempting to manipulate the clock.

  • Page 19: Introduction To The Cristalys And Opalys Clocks

    II - INTRODUCTION TO THE CRISTALYS AND OPALYS CLOCKS II - INTRODUCTION TO THE CRISTALYS AND OPALYS CLOCKS The Cristalys or Opalys 14 clock are calendar clocks for indoor use. They displays the hours (in 12 hr or 24 hr mode), minutes, date and temperature. They automatically manages summer-winter time changeovers.

  • Page 20: Installation

    3.2 Installation Diag.: 2 Reset SELECT ∞ Anti-theft locking screw ■ Fit the wall bracket using the plugs and screws supplied (fi xing points (5)). ■ Clip the clock in place on the bracket and Reset secure with the anti-theft locking screw provided SELECT (see diag.2).

  • Page 21: Time Setting Menu

    IV - TIME SETTING MENU IV - TIME SETTING MENU 4.1 NTP clock The receiver (NTP) clocks set themselves to the correct time automatically. After a reset or time change, the NTP clocks wait for three coherent time messages before synchronising.
  • Page 22 b Press [+] until the required month is displayed. 5. a Press [SEL] to validate the month : the day fl ashes. b Press [+] until the chosen day is displayed (Scrolling of the days takes account of the month and year selected (leap years)). 6.

  • Page 23: Configuration Menu

    V - CONFIGURATION MENU V - CONFIGURATION MENU This menu enables you to select the different modes : 12 /24 hr, Eco, type of display, summer- winter time zone and time difference. To program your Cristalys or Opalys clock, select the display option below, then go to the “advanced functions”...
  • Page 24 Advanced functions To go to Confi guration mode, press the [SEL] button and while holding it down press [+] for more than 3 seconds. The 12 /24 menu is displayed. Press [+] to choose between “12 hr” mode (display of AM/PM from 1 hr to 12 hrs) or “24 hr” mode (display from 0,00 to 23.00 hrs).
  • Page 25 - “month / day of the month” : - the week number : - the year : Press [SEL] to validate. Reminder : At any time, by holding down [SEL] then pressing [+] quickly, it is possible to go to normal display mode and exit the confi guration menu. 5.a The Time mode menu appears.
  • Page 26 Winter to summer time = second Sunday of March at 2am local time. Summer to Winter time = fi rst Sunday of November at 2am local time. Mountain USA Zone “mode_usam” (Denver). Winter to summer time = second Sunday of March at 2am local time. Summer to Winter time = fi...
  • Page 27 always denotes the last week). The value “F” gives the choice of a fi xed date. 3) Having determined the Order, press [SEL] : the “number of the day” fl ashes. – Choice of a day of the week (Order from 1 to 7) : press [+] and select one of the values between 1 (Monday) and 7 (Sunday).

  • Page 28: Principle Of Time Setting

    VI - PRINCIPLE OF TIME SETTING VI - PRINCIPLE OF TIME SETTING 6.1 NTP receivers 1. When they are fi rst switched on, the time is initialized at 00:00:00 on 01/01/2000. The clock attempts to synchronise on switching on, after each manual time change, or after a reset or reconfi...

  • Page 29: Technician Menu

    VII - TECHNICIAN MENU VII - TECHNICIAN MENU Access to the technician menu is via the two push buttons [SELECT] and [+] located on the back of the clock. The [SELECT] button is above the [+] button. Proceed in two stages. 1.
  • Page 30 5. Press on [SELECT] to access to the setting of the temperature unit. This menu permits to choose between degree Cesius and Fahrenheit. Press the [SELECT] button. Adjusting the temperature offset. Variation, using the [+] button between –9.5°C and +9.5°C by increments of 0.5 (on leaving the factory, an adjustment can be made).

  • Page 31: What To Do If

    VIII - WHAT TO DO IF...? VIII - WHAT TO DO IF...? ...CHECK..CHECK. WHAT TO DO IF...? … CHECK. ■ The clock does not display the day ■ The clock is programmed in week number or day of the week but a number. number display mode (reread the note on page 25, §...

  • Page 32: Technical Features

    IX - TECHNICAL FEATURES IX - TECHNICAL FEATURES Cristalys and Opalys clocks comply with the electromagnetic compatibility directive 2004/108/ CE & DBT 2006/95/CE. This is a Class A product. In a domestic environment this product may cause radio frequency interference, in which case the user may be required to take adequate measures.
