Pepperl+Fuchs KC-LCD-24-24VDC Manual

Zähler

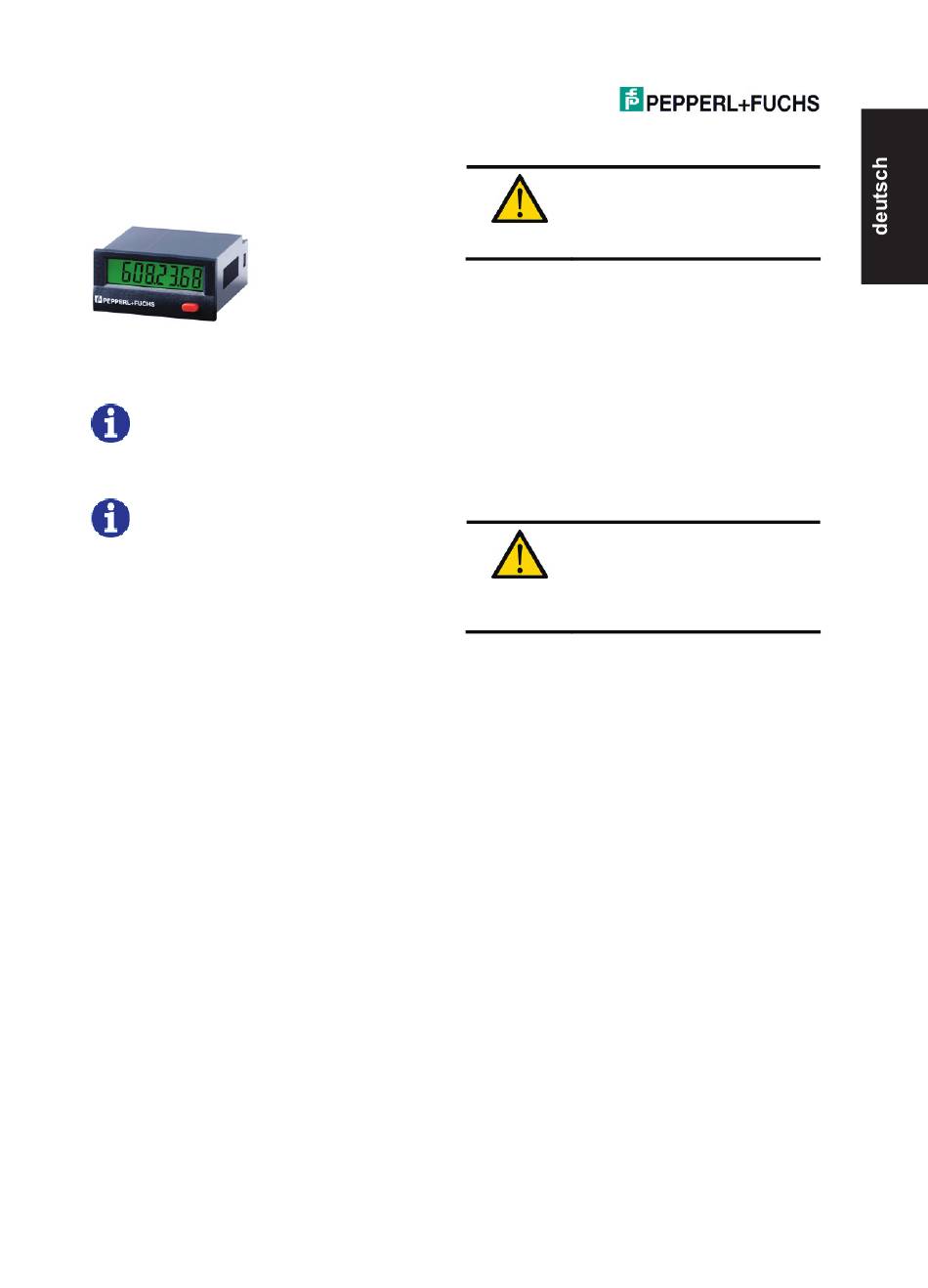

KC-LCD-24-24VDC
1 Vorwort
Lesen Sie vor der Montage und
Inbetriebnahme diese Bedienungs-
Anleitung.
2 Sicherheits- und Warnhinweise
Benutzen Sie das Gerät nur in
technisch einwandfreiem Zustand
bestimmungsgemäß sicherheits- und
gefahrenbewusst, unter Beachtung der
Bedienungsanleitung
2.1 Bestimmungsgemäßer
Gebrauch
Der Zähler KC-LCD-24-24VDC erfasst Impulse, bis
max. 8 kHz. Jeder darüber hinausgehende
Gebrauch gilt als nicht bestimmungsgemäß.
Der Einsatzbereich dieses Geräts liegt in
industriellen Prozessen und Steuerungen. In den
Bereichen von Fertigungsstraßen der Metall-, Holz-
Kunststoff-, Papier-, Glas- und Textilindustrie u.ä.
Überspannungen an den Schraubklemmen des
Geräts müssen auf den Wert der
Überspannungskategorie II begrenzt sein.
Das Gerät darf nur im ordnungsgemäß
eingebautem Zustand und entsprechend dem
Kapitel „Allgemeine technischen Daten" betrieben
werden.
Das Gerät ist nicht geeignet für den
explosionsgeschützten Bereich und den
Einsatzbereichen, die in EN 61010 Teil 1
ausgeschlossen sind.
Wird das Gerät zur Überwachung von Maschinen
oder Ablaufprozessen eingesetzt, bei denen infolge
eines Ausfalls oder Fehlbedienung des Gerätes
eine Beschädigung der Maschine oder ein Unfall
des Bedienungspersonals möglich ist, dann
müssen Sie entsprechende
Sicherheitsvorkehrungen treffen.
2.2 Schalttafeleinbau
Montieren Sie das Gerät entfernt
von Wärmequellen und vermeiden
Sie direkten Kontakt mit ätzenden
Flüssigkeiten, heißem Dampf oder
VORSICHT
ähnlichem.
Montage
1. Befestigungsrahmen vom Geräte abziehen.
2. Gerät von vorne in den Schalttafelausschnitt
einsetzen und auf korrekten Sitz der
Frontrahmendichtung achten.
3. Befestigungsrahmen von hinten auf das
Gehäuse aufschieben, bis die Federbügel
unter Spannung stehen und die Rastnasen
oben und unten eingerastet sind.
2.3 Elektrische Installation
Trennen Sie vor Installations- oder
Wartungsarbeiten das Gerät von
der Versorgungsspannung.
Installations- oder Wartungsarbeiten
VORSICHT
dürfen nur von einer Fachkraft
durchgeführt werden.
Hinweise zur Störsicherheit
Schützen Sie alle Anschlüsse vor äußeren
Störeinflüssen. Wählen Sie den Einsatzort so, dass
induktive oder kapazitive Störungen nicht auf das
Gerät oder dessen Anschlussleitungen einwirken
können! Vermeiden Sie Störeinflüsse durch eine
geeignete Kabelführung und Verdrahtung.
Erforderliche Maßnahmen:
Verwenden Sie für Signal- und Steuerleitungen nur
geschirmtes Kabel. Kabelschirm beidseitig
auflegen. Litzenquerschnitt der Leitungen
min. 0,14 mm².
Der Anschluss der Abschirmung an den
Potentialausgleich muss so kurz wie möglich und
großflächig (niederimpedant) erfolgen.
Verbinden Sie die Abschirmungen nur mit der
Schalttafel, wenn diese auch geerdet ist.
Das Gerät muss in möglichst großem Abstand von
Leitungen eingebaut werden, die mit Störungen
belastet sind.
Vermeiden Sie parallele Leitungsführungen zu
Energieleitungen.
