S
BRUKSANVISNING
Spiskåpa 251-16
SÅ HÄR ANVÄNDS SPISKÅPAN

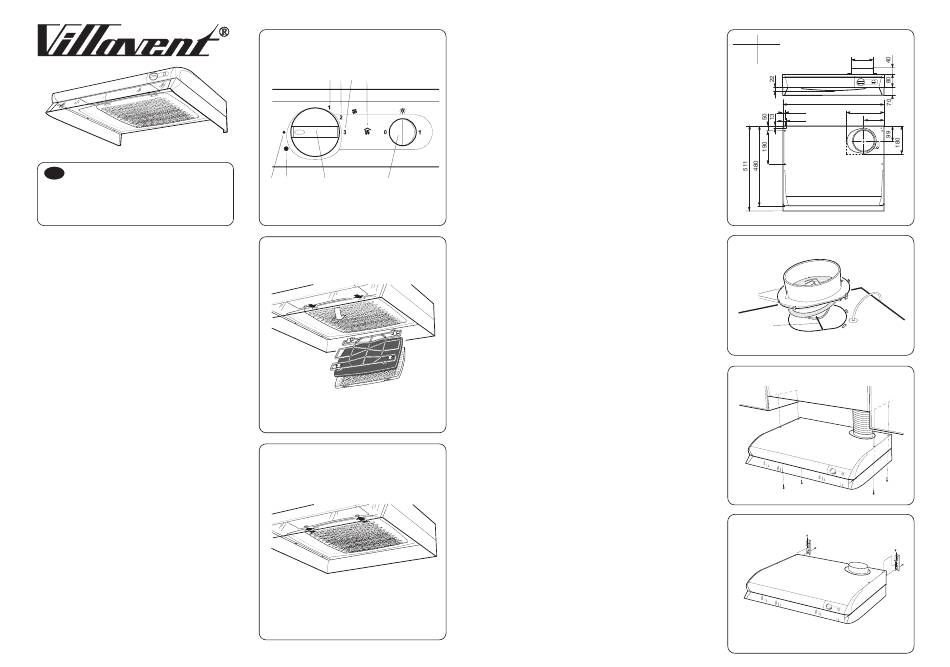

Funktion fig. 1
A - Vred för fläktmotor/spjäll
B - Tryckknapp för belysning.
1, 2, 3 - Fläktens tre hastigheter
4 - Grundläge allmän- och våtrumsventilation.
5 - Ökad allmän- och våtrumsventilation.
6 - Indikeringslampa som visar att ökad allmän- och
våtrumsventilation är inkopplad.
Att flambera under spiskåpan är inte tillåtet.
Tillräckligt med luft måste tillföras rummet när spiskåpan
används samtidigt med produkter som använder annan
energi, än elenergi t.ex. gasspis, gas/braskaminer,
ved/oljepannor etc.
SKÖTSEL / Rengöring
Spiskåpan torkas av med våt trasa och diskmedel.Filtret bör
rengöras ca 2 gånger i månaden vid normal användning.
Lossa filterkassetten genom att trycka in snäppena i
framkant, tag isär filtret och avlägsna filterduken genom att
lossa filterhållaren, fig 2 . Blötlägg filterduken och
filterkorgen i varmt vatten blandat med diskmedel.
Filterkassetten (med filter) kan även diskas i maskin.
Någon gång per år bör spiskåpan rengöras invändigt. Torka
invändigt med våt trasa och diskmedel. Sätt tillbaka
filterkassetten och tryck upp så att den låser fast i
snäppena.
Risken för brandspridning ökar om spiskåpan inte rengörs
så ofta som anges.
Byte av lysrör
Lampglaset lossas genom att snäppena trycks i pilens
riktning, fig.3. Lysröret är nu åtkomlig för byte.
( Lysrör sockel G 23 )
122648 / 0438
1
1 2 3 6
4 5 A B
2
1
1
2
3
2 / 4
OM SPISKÅPAN INTE FUNGERAR
Service
Kontrollera först att säkringen är hel. Prova belysning
och samtliga hastigheter så att Du vet vad som inte
fungerar. Du kan vända dig till Din leverantör eller
närmaste Systemair kontor.
Systemair AB, 0222/440 00
Produkten omfattas av gällande EHL-bestämmelser
TILLBEHÖR
Trumsats för anslutning till imkanal.
Fläktöverskåp. (Skåphöjd 110 cm.)
Konsolsats
TEKNISKA UPPGIFTER
Bredd: 50 och 60 cm
Övriga mått: se fig. 4.
Elanslutning: 230 V ~ med skyddsjord.
Belysning: Lysrör sockel G 23
11 W bredd 60 cm
9 W bredd 50 cm
Max anslutningseffekt: 300 W vid 230 V
Utgående spänning från
transformator: 80,100, 130 alt. 145 V.
Vid leverans är 100 V och 130 V
inkopplad.
Installation
Avledning av utblåsningsluften skall utföras i enlighet med
föreskrifter utfärdade av berörd myndighet. (Boverket)
Utblåsningsluften får inte ledas in i rökkanal som används
för avledning av rökgaser från t.ex gas/braskaminer,
ved/oljepannor etc.
Montering anslutningsstos med spjäll
Utluftdonet levereras inuti spiskåpan. Spjällaxeln A
placeras i öglan under spjäll-locket, fig 5 . Se till att
klackarna B hamnar under plåtkanten. Donet snäpper
fast.
Montering spiskåpa
Kåpan kan placeras under eller infälld i skåpraden, se
framsidan respektive fig 6. Avståndet mellan spis och
kåpa måste vara minst 40 cm. Vid gasspis ökas
avståndet till 65 cm. Kåpan kan även monteras med hjälp
av konsoler som kan köpas som tillbehör, fig 7.
Anvisning för montering av tillbehör medföljer dessa.
Elektrisk installation
Anslutningen skall göras fast och kåpan måste föregås av
en allpolig brytare. Utgående spänning kan ändras i
transformatorn (Se separat anvisning).
Installationen skall utföras av behörig fackman.
Injustering
Se separat anvisning.
122648 / 0438
Bredd A
4
500 498
125
600 598
A
9,5 220
126
16
5
B
A
6
7
