T-ABLE XL
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI:
MODELS:
411/78.1900.22X - T-Able XL 600
411/78.1910.22X - T-Able XL 900
411/78.1920.22X - T-Able XL 1200

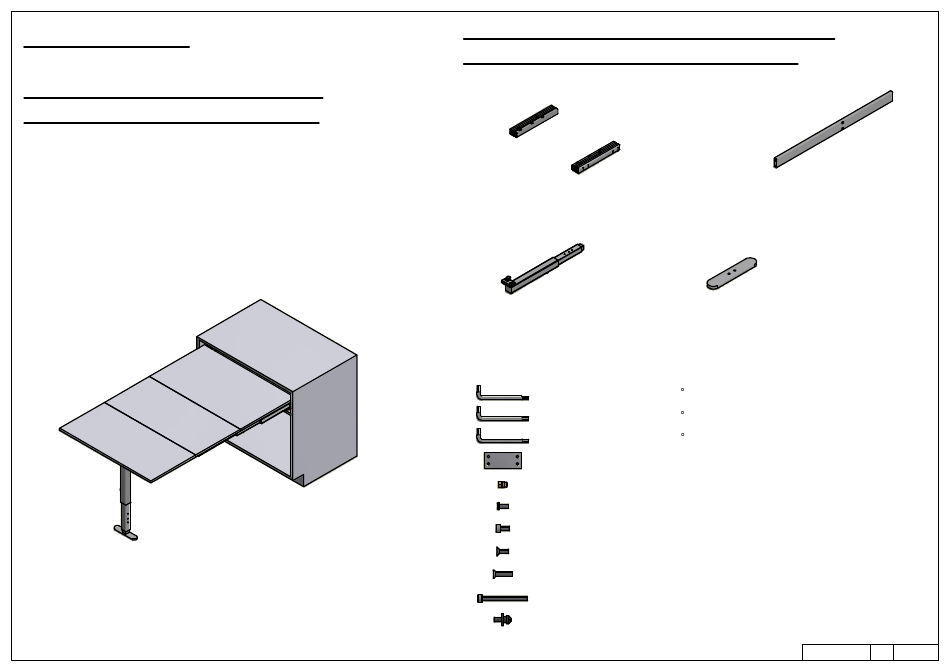

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE PREASSEMBLATE
PRE-ASSEMBLED SLIDES
GAMBA
LEG
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. n.3 - n 3 Allen key
B.
Chiave esa. n.4 - n 4 Allen key
C.
Chiave esa. n.5 - n 5 Allen key
D.
Distanziale per spalla - Side spacer (x 20)
E.
Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 12)
F.
Vite TCBCE M5x10 ISO 7380 - M5x10 ISO 7380 screw (x 8)
G.
Vite TCCE M6x12 - M6x12 socked head cap screw (x 12)
H.
Vite TPS M6x16 - M6x16 screw (x 2)
I.
Vite trilobata M6x25 - M6x25 self threading screw (x 2)
J.
Vite TCCE M6x60 - M6x60 socked head cap screw (x 4)
K.
Perno blocco piano - Pin for blocking plane (x 2)
TRAVERSO
CONNECTION BAR
PIEDINO
FOOT
1 / 8
25/01/2018
07
Advertisement
Related Manuals for Schreuder & Co T-ABLE XL Series
Summary of Contents for Schreuder & Co T-ABLE XL Series
- Page 1 T-ABLE XL CONTENUTO DELLA CONFEZIONE INCLUDED IN THE PACKAGING ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS MODELLI: MODELS: 411/78.1900.22X - T-Able XL 600 411/78.1910.22X - T-Able XL 900 GUIDE PREASSEMBLATE TRAVERSO 411/78.1920.22X - T-Able XL 1200 CONNECTION BAR PRE-ASSEMBLED SLIDES GAMBA PIEDINO FOOT SACCHETTO ACCESSORI - ACCESSORIES Chiave esa.
- Page 2 DIMENSIONI DI MASSIMA DIMENSIONI GENERALI MOBILE GENERAL DIMENSIONS GENERAL CABINET DIMENSIONS DIMENSIONE - DIMENSION SIMBOLO - SYMBOL MODULO - MODULE L1 - MIN/MAX (mm) L2 (mm) L3 (mm) L4 (mm) CODICE - CODE ALTEZZA - HEIGHT MIN: 150 411/78.1900.22X 560/570 395.5 PROFONDITA' - DEPTH MIN: 520...
- Page 3 POSIZIONE FORI FISSAGGIO MECCANISMO HOLES FOR MECHANISM POSITION 434,5 60,5 A: Posizione fori diam. 8x13 per bussole M6 Position of diam. 8x13 holes for M6 bushes B: Posizione scarichi da 10x5 per testa viti fissaggio distanziali Position of 10x5 holes for the heads of screws fixing the spacers Per spalle di spessore <...
- Page 4 DIMENSIONI E FISSAGGIO PIANI PLANES DIMENSIONS AND MOUNTING 63,5 VISTA DAL BASSO - BOTTOM VIEW 4 / 8 25/01/2018...
- Page 5 MONTAGGIO DEL MECCANISMO MOUNTING OF THE MECHANISM G. Vite TCCE M6x12 - M6x12 socked head cap screw (x 12) H. Vite TPS M6x16 - M6x16 screw (x 2) I. Vite trilobata M6x25 - M6x25 self threading screw (x 2) 5 / 8 25/01/2018...
- Page 6 REGOLAZIONE ALTEZZA GAMBA HEIGTH REGULATION LEG Le gambe sono premontate in POSIZIONE 1. Se hai bisogno di cambiare posizione, ecco i passaggi da fare: Misurare l'altezza del piano terra necessaria per avere un tavolo parallelo al pavimento. Scegli la posizione che ti serve. Avvitare i due grani nella posizione 1 su entrambe i lati con la chiave n 3.
- Page 7 PREPARAZIONE E FISSAGGIO DEI PIANI PLANES ASSEMBLY INCOLLARE IL PERNO "K" NEL FORO GLUE THE "K" PIN INTO THE HOLE C. Chiave esa. n.5 - n.5 Allen key E. Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 4) J.
- Page 8 SEQUENZA DI FUNZIONAMENTO FUNCTIONING SEQUENCE Per ruotare la gamba tirare il pomello nero To rotate the leg, pull the black knob CHIUSO APERTURA DELLE GUIDE SBLOCCO E ROTAZIONE DELLA GAMBA CLOSED SLIDES OPENING LEG RELEASE AND ROTATION Per far rientrare la parte inferiore della gamba spingere il pulsante indicato To close the inferior part of the leg, push the indicate button.
