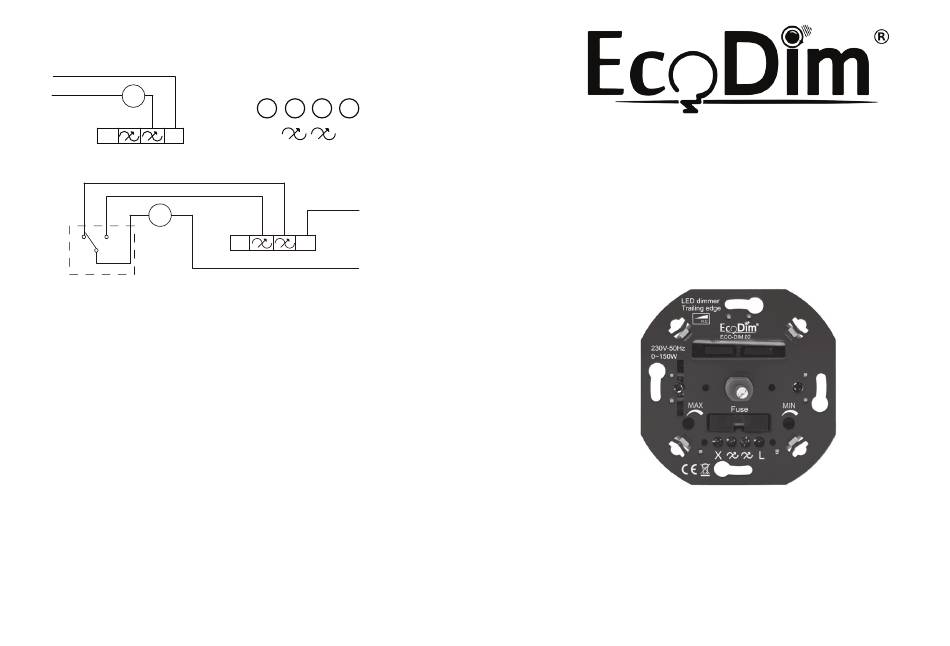

Aansluitschema

L Line

(Fasedraad, vaak bruin

LED

N Line

(schakeldraad,

Load

vaak zwart)

Wisselschakeling:

LED

Load

MIN/MAX instellen

Gebruik de MIN/MAX meters om het minimale en maximale lichtniveau en

-stabiliteit in te stellen.

Min. lichtniveau instellen:

Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as

zo ver mogelijk naar links (minimale lichtoutput). Gaan de lampen knipperen?

Draai dan met een schroevendraaier de MIN potmeter langzaam naar rechts

voor stabiel licht. Is het licht al stabiel? Draai de MIN dan langzaam naar links

voor een nog betere dimbaarheid, tot net vóór het punt de lampen gaan

knipperen. Dat is de beste dimbaarheid van deze led lampen.

Max. lichtniveau instellen:

Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer

as zo ver mogelijk naar rechts (maximale lichtoutput). Gaan de lampen

knipperen? Draai dan met een schroevendraaier de MAX potmeter langzaam

naar links, voor stabiel licht in de maximale lichtstand. Is het licht al stabiel?

Draai dan de MAX naar rechts voor de maximale lichtoutput van deze led

lampen.

Aansluitpunten

L Line

N Line

Handleiding

Led dimmer fase afsnijding / trailing edge

ECO-DIM.02

Let op:

- Het installeren van de dimmer op een netstroom van 230V dient te worden

uitgevoerd door een gediplomeerd vakman, rekening houdend met de nationale

voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is uitgeschakeld.

Table of Contents

Need help?

Do you have a question about the ECO-DIM.02 and is the answer not in the manual?

Questions and answers

Summary of Contents for EcoDim ECO-DIM.02

Page 1 (schakeldraad, Load Handleiding vaak zwart) Wisselschakeling: Led dimmer fase afsnijding / trailing edge L Line ECO-DIM.02 Load N Line MIN/MAX instellen Gebruik de MIN/MAX meters om het minimale en maximale lichtniveau en -stabiliteit in te stellen. Min. lichtniveau instellen: Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as zo ver mogelijk naar links (minimale lichtoutput).
Page 2 ECO-DIM.02 Installatie Artikelnummer: ECO-DIM.02 Rotary Knob Rotary Knob Type led dimmer: Trailing edge / Fase afsnijding 1 2 3 1 2 3 Secondary Plate Secondary Plate Vermogen: 0-150 Watt Front Panel Front Panel Bediening Druk/draaischakelaar Verpakking: Per stuk verpakt 1 2 3...
Page 3 Load (Switch wire, Manual often black) Multi-way switching: LED dimmer phase cut-off (R,C) L Line ECO-DIM.02 Load N Line MIN/MAX adjustment Use the MIN/MAX meter to set the minimum and maximum light output and light stability. Min. light output adjustment: Switch the light on using the dimmer shaft.
Page 4 ECO-DIM.02 Installation Article number: ECO-DIM.02 Rotary Knob Rotary Knob Type of LED dimmer: phase cut-off (R,C) 1 2 3 1 2 3 Secondary Plate Secondary Plate Power: 0-150 Watt Front Panel Front Panel Operation Pressure / rotary switch Packaging: Packed individually...
Page 5 (verbindungs- Load Handbuch leitung, oft schwarz) Umschaltschaltung: LED Dimmer Phasenabschaltung / Trailing edge Leiter ECO-DIM.02 Load N Leiter MIN/MAX Einstellen Verwenden Sie die MIN/MAX-Anzeigen, um die minimale und maximale Lichtleistung und Stabilität einzustellen. Min. Lichtleistung Einstellen: Schalten Sie die Beleuchtung mit dem Dimmer ein. Drehen Sie dann die Dimmerwelle so weit wie möglich nach links (minimale Lichtleistung).
Page 6 ECO-DIM.02 Installation Artikelnummer: ECO-DIM.02 Rotary Knob Rotary Knob Art des LED-Dimmers: Phasenabschaltung / Trailing edge 1 2 3 1 2 3 Secondary Plate Secondary Plate Leistung: 0-150 Watt Front Panel Front Panel Betrieb Druck / Drehschalter Verpackung: Einzeln verpackt 1 2 3...
