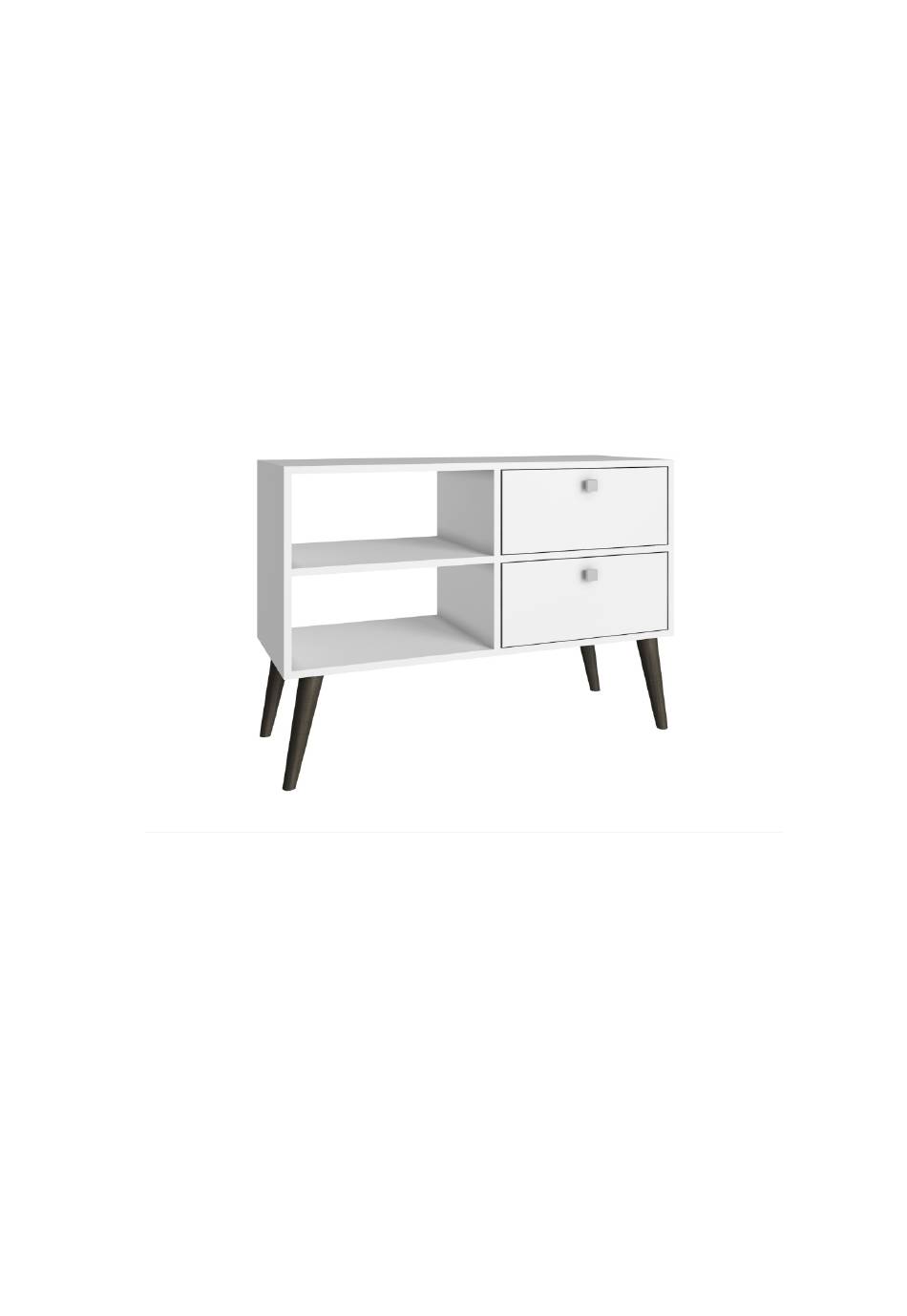

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BPP 21-129, BPP 21-126, BPP 21-161, BPP 21-173 COD US: 3AMC129, 3AMC127, 3AMC126, 3AMC161, 3AMC173...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja V : 07/18...
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 900 A: 630 P: 350 mm Dimensions: W: 35.43 H: 24.80 D: 13.78 inches Dimensiones: L: 900 A: 650 P: 350 mm UTILIZE ALCOOL PARA REMOVER O NUMERO DAS PEÇAS USE ALCOHOL TO REMOVE PART NUMBERS UTILICE ALCOHOL PARA ELIMINAR EL NUMERO DE LAS PIEZAS Para facilitar a montagem, utilize uma parafusadeira elétrica.
- Page 6 COD BR: BPP 21-129, BPP 21-126, BPP 21-161, BPP 21-173 COD US: 3AMC129, 3AMC127, 3AMC126 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIóN CANTIDAD TAMPO TAPA LATERAL DIREITA RIGHT SIDE LATERAL DERECHA FRENTE GAVETA FRONT DRAWER FRENTE CAJÓN Apenas 1 peça no BPP 21-127 Only 1 piece in 3AMC127 Sólo 1 pieza en el BPP 21-127...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000216 X 21 EF 000033 x 34 EF 000745 x 4 TAPA FUROS x 20 STICKER x 20 TAPAS PLÁSTICAS x 20 GIZ x 01 EF 000132 x 6 EF 000168 X 24...
- Page 8 = 3 KG - 6.61LB = 2 KG - 4.41LB PASSO 1 / STEP 1 / PASO 1 Insira a ferragem EF 000094 nas peças 01, 02, 07, 20 e 22. Insert hardware EF 000094 into pieces 01, 02, 07, 20 and 22. Añade el herraje EF 000094 en las piezas 01, 02, 07, 20 y 22.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Peça 11: apenas em BPP 21-127. Insira a ferragem EF 000094 nas peças 03 e 11. Piece 11: Only in 3AMC127. Insert hardware EF 000094 into pieces 03 and 07. Pieza 11: Sólo en BPP 21-127 Añade el herraje EF 000094 en las piezas 03 y 07.
- Page 10 PASSO 5 / STEP 5 / PASO 5 Antes de conectar as peças 02, 05 e 12, insira a ferragem EF 000247 na pré-furação das peças 05 e 12. Insira a ferragem EF 000216 e gire para apertar. Before connecting pieces 02, 05 and 12, insert hardware EF 000247 through the pre-drilled hole in pieces 05 and 12.
- Page 11 PASSO 8 / STEP 8/ PASO 8 Fixe as partes montadas nos passos 6 e 7 utilizando a ferragem EF 000132. Conecte a peça 01, insira a ferragem EF 000216 e gire para apertar. Attach parts assembled on step 6 and 7 using hardware EF 000132. Connect piece 01, insert hardware EF 000216 and turn to tighten.
- Page 12 PASSO 11 / STEP 11/ PASO 11 Encaixe a peça 08 entre os espaços específicos nas peças 20 e 22. Attach piece 08 at part assembled through the specific spaces in pieces 20 and 22. Fije la pieza 08 entre los espacios especificos en las piezas 20 y 22. PASSO 12 / STEP 12 / PASO 12 Insira a ferragem EF 000216 na peça 03 (Ou 11) e gire para apertar.
