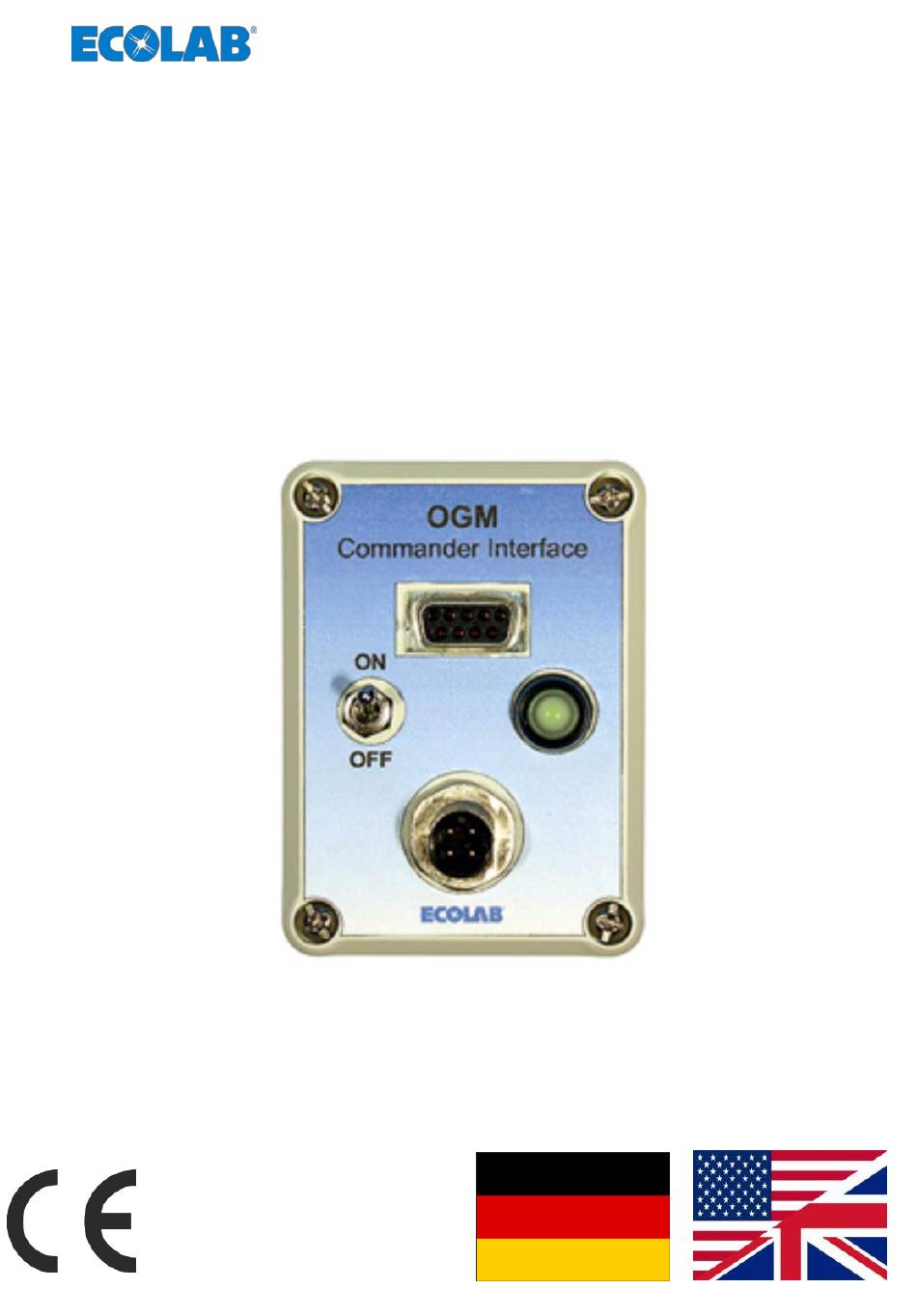

- Page 1 OGM Commander Interface PLUS Konfiguration PLUS Configuration 417101260 Rev. 01-01.2020 30.01.2020...
- Page 2 OGM Commander Interface Netzteil Verbindungskabel PLUS zwischen OGM und OGM Commander Verbindungskabel zwischen OGM Commander und PC (COM-Port) Bedienungsanleitung (Art. Nr. 417101260) Die jeweils aktuellste und komplette Betriebsanleitung wird im Internet zur Verfügung gestellt: https://www.ecolab-engineering.de/fileadmin/ download/bedienungsanleitungen/mess-und- regeltechnik/Ovalradz-hler-OGM-/ 417101260_OGM_Commander_Interface.pdf Rev. 01-01.2020...
- Page 3 Installation der OGM Commander-Software PLUS Um die Konfiguration des OGM zu ermöglichen wird die Software: „OGM Commander“ benötigt. Diese können Sie unter folgendem Link: https://www.ecolab-engineering.de/fileadmin/download/software/ OGM-Software/OGMCommander_1004.zip herunterladen. Softwaredownload: https://www.ecolab-engineering.de/fileadmin/ download/software/OGM-Software/ OGMCommander_1004.zip Nach erfolgreichem Download der gepackten Datei muss diese auf dem zu verwendenden PC entpackt und durch Ausführen der...
- Page 4 Verwendungszweck und Installation Plus Anschluss des OGM am OGM Commander-Interface 1 Interface 2 Anschluss PC 3 AN / AUS Schalter 4 LED 5 Anschluss OGM PLUS 6 Netzanschluss Das Interface (Pos 1) wird mit dem PC-Verbindungskabel mit einer freien COM-Schnittstelle des PC´s verbunden. Plus mit OGM-Verbindungskabel am OGM Commander (Pos.
- Page 5 Verwendungszweck und Installation Konfiguration der OGM Commander-Software HINWEIS! Die Software ist nur in englischer Sprache verfügbar! Plus Um mit dem OGM kommunizieren zu können muss die richtige COM-Schnittstelle (Abb. 1 , Pos. 9) in der Software eingestellt sein! 10 11 Abb.
- Page 6 Verwendungszweck und Installation COM Port des angeschlossenen OGM Commanders Auswählen (Pos. 9). PLUS Voreingestellte Einstellungen des OGM durch Drücken der [Receive] Taste (Abb. 1 , Pos. 10) auslesen. ð Der OGM Typ (Pos. 1), die Ausgangspolarität (Pos. 2) und die Kalibrierungen (Pos. 12) werden ausgelesen und angezeigt.
- Page 7 Konformitätserklärung Konformitätserklärung Abb. 2: Konformitätserklärung Rev. 01-01.2020...
-
Page 8: Scope Of Supply
Power supply unit Connection cable PLUS between OGM and OGM Connection cable between OGM Commander and PC (COM-Port) Operating Instructions (Art. No. 417101260) The latest and complete operating instructions are made available on the Internet: https://www.ecolab-engineering.de/fileadmin/ download/bedienungsanleitungen/mess-und- regeltechnik/Ovalradz-hler-OGM-/ 417101260_OGM_Commander_Interface.pdf Rev. 01-01.2020... - Page 9 PCMCIA-Plug in card (for laptops) Installation of OGM Commander-Software PLUS To configure the OGM , the software: ‘OGM Commander’ is required. This can be downloaded under the following link: https://www.ecolab-engineering.de/fileadmin/download/software/ OGM-Software/OGMCommander_1004.zip. Software download: https://www.ecolab-engineering.de/fileadmin/ download/software/OGM-Software/ OGMCommander_1004.zip After successful download of the packed file it must be unpacked on the PC to be used and installed by executing the ‘SETUP.EXE’...

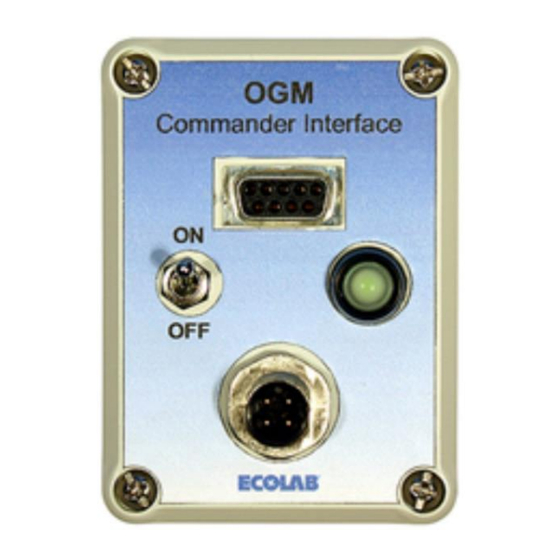

- Page 10 Intended use and installation Plus Installation of OGM at OGM Commander- Interface 1 Interface 2 Connection to PC 3 ON / OFF Switch 4 LED Connection to PLUS 6 Power supply The interface (Pos 1) is connected with the PC connection cable to a free COM interface of the PC.
- Page 11 Intended use and installation Configuration of OGM Commander-Software NOTICE! The software is only available in english language! Plus To communicate with the OGM , the correct COM interface (Fig. 1 , Pos. 9) must be set in the software! 10 11 Fig.
- Page 12 Intended use and installation Select the COM port of the connected OGM Commander (pos. 9). PLUS Read the preset settings of the OGM by pressing the [receive] button (Fig. 1 , pos. 10). ð The OGM type (pos. 1), the output polarity (pos. 2) and the calibrations (pos.
-
Page 13: Declaration Of Conformity
Declaration of Conformity Declaration of Conformity Fig. 2: Declaration of Conformity Rev. 01-01.2020... - Page 14 / revision: Letze Änderung: 30.01.2020 last changing: Copyright Ecolab Engineering GmbH, 2020 Alle Rechte vorbehalten All rights reserved Nachdruck, auch auszugsweise, nur mit Genehmigung der Firma Ecolab Engineering GmbH Reproduction, also in part, only with permission of Ecolab Engineering GmbH...
