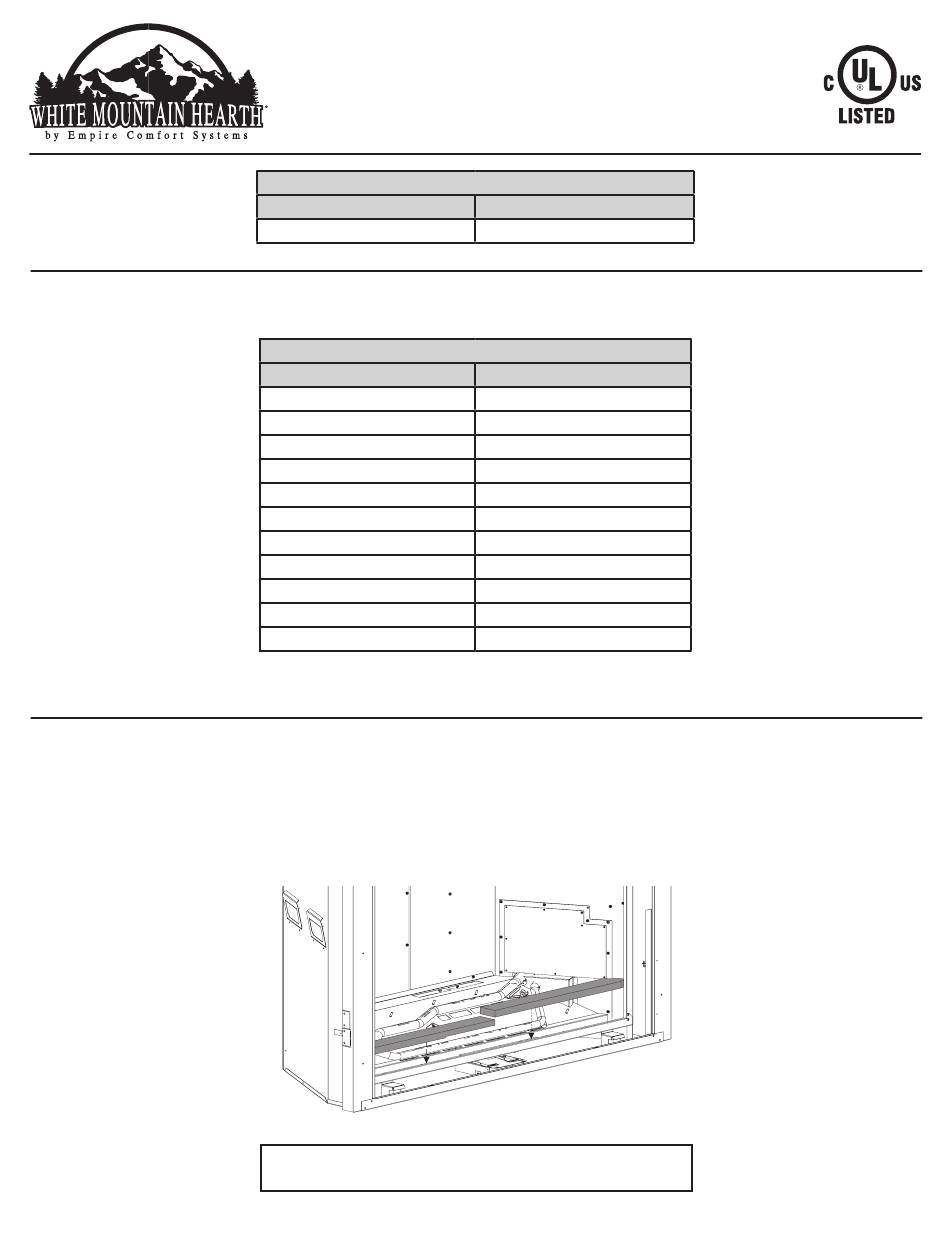

40353-2-0220
INSTALLATION INSTRUCTIONS
DVCT50 LINER KIT
CERAMIC FIBER LINERS
Model 50
DVP50PWS
LEAVE INSTRUCTIONS WITH THE HOMEOWNER.
CARTON CONTENTS
Description
Liner Front - Left
Liner Front - Right
Liner Side - Left
Liner Side - Right
Liner Rear - Bottom
Liner Rear - Top
Liner Top - Center
Liner Top - Left
Liner Top - Right
Bracket Liner
#10 X 1/2" Screw
TOOLS NEEDED: Phillips Screwdriver
INSTALL LINER
Installation of Front Liners
1.
Remove barrier screen and glass door.
(See the owner's manual for instructions.)
2.
Place the RIGHT and LEFT FRONT LINER
as shown in Figure 1.
NOTICE: Video of liner installation available on our
website at: www.empirecomfort.com.
Empire Comfort Systems Inc. • Belleville, IL
Description
Old World Stone
Quantity Supplied
1
1
1
1
1
1
1
1
1
1
4
Figure 1
GAS-FIRED
Page 1
Advertisement
Table of Contents
Related Manuals for White Mountain Hearth DVP50PWS
Summary of Contents for White Mountain Hearth DVP50PWS
- Page 1 INSTALLATION INSTRUCTIONS GAS-FIRED DVCT50 LINER KIT CERAMIC FIBER LINERS Model 50 Description DVP50PWS Old World Stone LEAVE INSTRUCTIONS WITH THE HOMEOWNER. CARTON CONTENTS Description Quantity Supplied Liner Front - Left Liner Front - Right Liner Side - Left Liner Side - Right...
- Page 2 Installation of Liner Place the LINER REAR - TOP on top of LINER REAR - BOTTOM and rest against right side of FIREBOX and LINER 1. Place LINER REAR - BOTTOM on the back of the firebox SIDE - RIGHT. See Figure 4. and hold with one hand. See Figure 2. NOTICE: Thicker rocks are installed towards the top.
- Page 3 CERAMIC FIBER LINER KIT EXPLODED VIEW AND PARTS LIST PART NUMBERS INDEX QUANTITY DESCRIPTION NUMBER SUPPLIED DVP50PWS 39962 Liner Front - Left 39963 Liner Front - Right 39964 Liner Side - Left 39965 Liner Side - Right 39966 Liner Rear - Bottom...
- Page 4 Empire Comfort Systems Inc. Belleville, IL If you have a general question about our products, please e-mail us at info@empirecomfort.com. If you have a service or repair question, please contact your dealer. www.empirecomfort.com Page 4 40353-2-0220...
- Page 5 INSTRUCTION D’INSTALLATION GAS-FIRED DE LA TROUSSE DE REVÊTEMENT DVCT50 REVÊTEMENTS EN FIBRE DE CÉRAMIQUE Modèle 50 Description DVP50PWS Pierre Romaine LAISSER LE FEUILLET D’INSTRUCTION AU PROPRIÉTAIRE. CONTENU DE L’EMBALLAGE Description Quantité fournie Revêtement Avant - Gauche Revêtement Avant - Droite Revêtement Côté...
- Page 6 Placer le REVÊTEMENT ARRIÈRE DU DESSUS sur le Montage des revêtements dessus du REVÊTEMENT ARRIÈRE DU BAS et l’appuyer Placer le PANNEAU DU BAS ARRIÈRE sur le mur du fond contre le côté droit de la CHAMBRE DE COMBUSTION et de la chambre de combustion en le maintenant en place LE CÔTÉ...
- Page 7 VUE ÉCLATÉE ET LISTE DE PIÈCES DE LA TROUSSE DE REVÊTEMENTS DE FIBRE DE CÉRAMIQUE NUMÉRO DE PIÈCE NUMÉRO DE REPÈRE DESCRIPTION QUANTITÉ FOURNIE DVP50PWS 39962 Revêtement Avant - Gauche 39963 Garniture Avant Droite 39964 Revêtement Côté - Gauche 39965 Revêtement Côté...
- Page 8 Empire Comfort Systems Inc. Belleville, IL Pour toute question générale concernant nos produits, veuillez nous envoyer un courriel à info@empirecomfort.com. Pour toute question d’entretien ou de réparation, veuillez contacter votre concessionnaire. www.empirecomfort.com Page 4 40353-2-0220...
