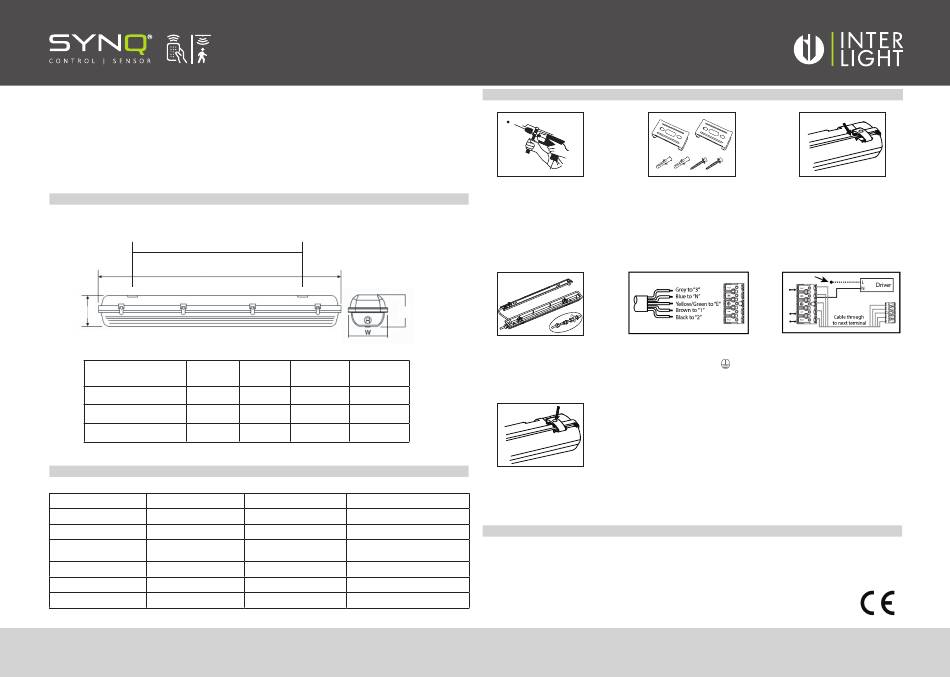

SYNQ WATERPROOF LEUCHTE
ANLEITUNG IL-WPS6020K4 / IL-WPS12040K4 / IL-WPS15060K4
Lesen Sie diese Anleitung vor Gebrauch aufmerksam durch und bewahren Sie diese für einen späteren
Gebrauch gut auf.
Abmessungen (mm)
B
L
H
Ausführung
L
IL-WPS6020K4
655
IL-WPS12040K4
1265
IL-WPS15060K4
1565
Technische Spezifikationen
Eigenschaft
Werte
Abmessungen (mm)
siehe Zeichnung
Leistung/W
20 / 40 / 60
Spannung
220 – 240Vac
Leistungsfaktor
0.9
CRI
>80
Chips
Samsung
H
H
W
B
150
88
420
150
88
905
150
88
905
Eigenschaft
Werte
Abstrahlwinkel
110° x 1 0°
Farbtemperatur
3000K / 4000K
Material
Aluminiumlegierung, optische
Materialien
IP-Bewertung
IP65
Lebensdauer
>50.000u
>85%
Oberflächengleichförmigkeit
Installation
Wählen Sie einen Montageort und
Installieren Sie die Halterungen mit
stellen sicher, dass die Oberfläche
den beiliegenden Schrauben an der
zur Befestigung der Leuchte geeig-
Decke.
net ist, bevor Sie die Montagelöcher
bohren. (Lochabstände finden Sie in
Spalte B).
Entnehmen Sie den Geräteträger
Verbinden Sie das Netzkabel mit
und führen Sie das Netzkabel durch
dem Anschluss gemäß "N"
die Kabelverschraubung zu den
"Phase 1,2 oder 3".
Anschlussklemmen.
Schließen Sie die Leuchte und verriegeln
Sie die Abdeckung mit den Clips um die
Installation zu beenden.
Allgemeine Informationen
• Ohne Fernbedienung IL-RC2 (separat erhältlich).
• Verwenden Sie ein trockenes oder leicht feuchtes Tuch zum Reinigen.
• Verwenden Sie keine Reinigungsmittel zur Reinigung.
• Schützen Sie sich vor einem elektrischen Schlag
• Schalten Sie den Stromkreis aus, bevor Sie mit der Installation beginnen.
ACHTUNG: Die Installation muss von einer elektrotechnischen Fachkraft erfolgen!
Drücken Sie die Leuchte in die Hal-
terungen. Öffnen Sie die Clips und
entfernen die Abdeckung.
Achtung: Dieses L-Kabel ist nicht
und
Standardmäßig angeschlossen, bitte
je nach Kabeldesign an Klemme L1
(braun), L2 (schwarz) oder L3 (grau)
anschließen.
