VCR
®
Split-Nut
Installation Instructions
Female VCR Split-Nut
1. Place two female split nut halves around the VCR
gland shaft so their ends are flush. Slide the split
halves against the back of the gland flange.
2. Thread the larger opening of the hex collar over the
split halves by turning it counterclockwise. Tighten
hex collar slightly using an 11/16 in. wrench on the
split nut halves and a 3/4 in. wrench on the hex col-
lar.
3. To remove, turn the hex collar clockwise.

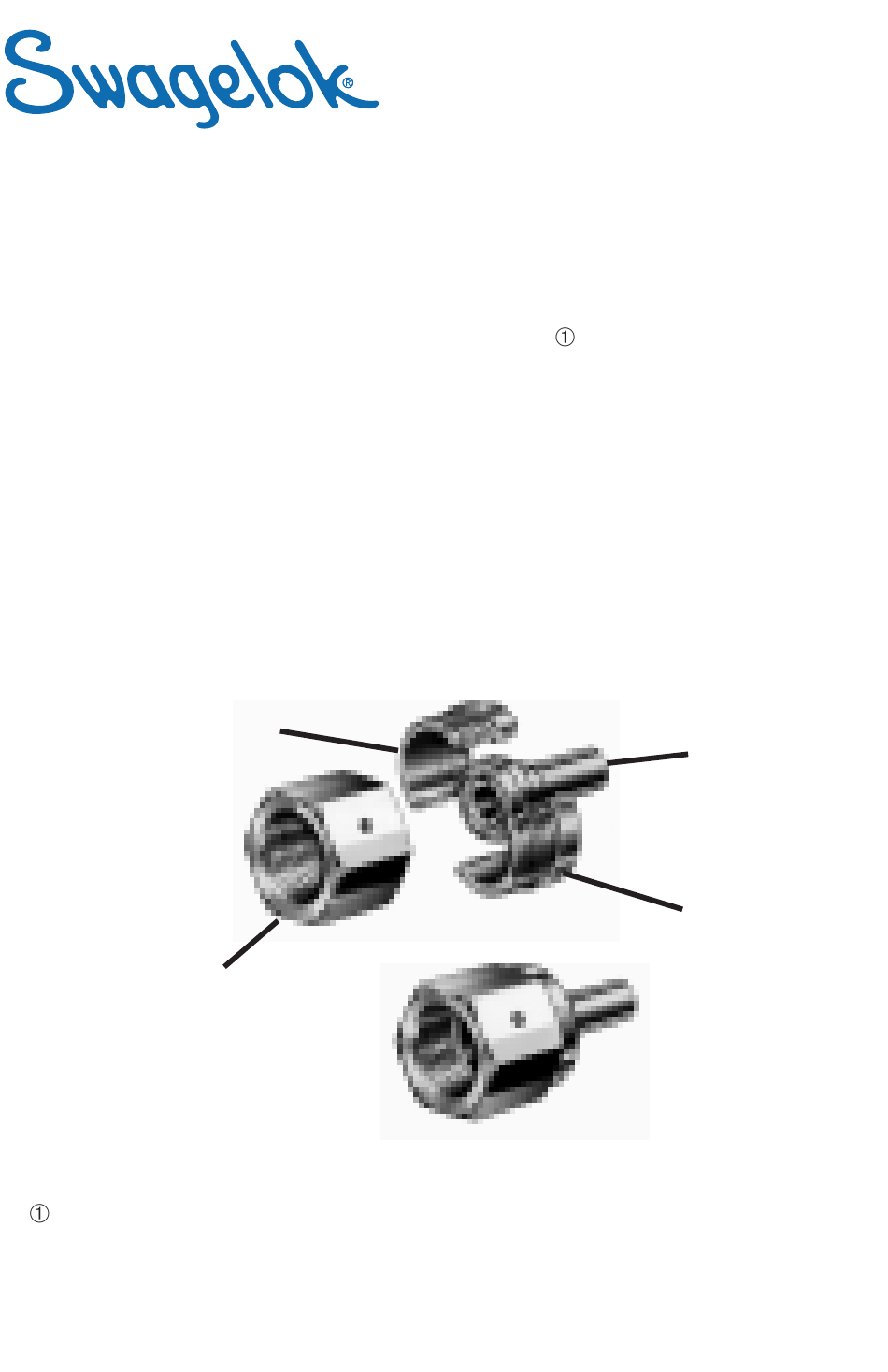

Split Half
Hex Collar
You must use a set with one split nut half marked
with the Swagelok logo and one split nut half
marked with the words "VCR PAT'D."
TM
VCR Gland
Split Half
www.swagelok.com
Advertisement
Subscribe to Our Youtube Channel
Summary of Contents for Swagelok VCR Split-Nut
- Page 1 3. To remove, turn the hex collar clockwise. Split Half VCR Gland Split Half Hex Collar You must use a set with one split nut half marked with the Swagelok logo and one split nut half marked with the words “VCR PAT’D.” www.swagelok.com...
-
Page 2: Instructions De Montage
3. Pour démonter, dévissez l'écrou femelle en le tournant dans le sens des aiguilles d'une montre. Demi-écrou Embout VCR Demi-écrou Ecrou femelle Vous devez utiliser un jeu composé d'un demi-écrou marqué avec le logo Swagelok et d'un demi-écrou marqué avec la mention "VCR PAT'D." www.swagelok.com.fr... - Page 3 Schraubenschlüssel ansetzen und leicht anziehen. 3. Den Sechskantbund mit einer Rechtsdrehung abschrauben. Split-Nut-Hälfte VCR Stutzen Split-Nut- Hälfte Sechskantbund Es muss immer ein Satz verwendet werden. Die eine Split- Nut-Hälfte ist mit dem Swagelok-Logo und die andere mit den Buchstaben „VCR PAT’D" gekennzeichnet. www.swagelok.de...
-
Page 4: Istruzioni Per L'installazione
3/4 in. per il collare esagonale. 3. Per rimuoverlo, ruotare il collare esagonale in senso orario. Metà Premistoppa Metà Collare esagonale Usare un set che comprende una metà contrassegnata dal logo Swagelok ed una metà contrassegnata da “VCR PAT’D.” www.swagelok.com... - Page 5 3. Para desmontarlo, girar el collar hexagonal en sentido horario. Mitad de tuerca Manguito VCR Mitad de tuer- Collar hexagonal Cada juego debe constar de una mitad marcada con el logotipo de Swagelok y la otra mitad marcada con las pal- abras "VCR PAT'D." www.swagelok.com...
- Page 6 ® Split-Nut www.swagelok.co.jp...
- Page 8 3. Para desmontarlo, separe las dos mitades usando un destornil- lador de punta plana. Mitad de tuerca Manguito VCR Mitad de tuerca Cada juego debe constar de una mitad marcada con el logotipo de Swagelok y la otra mitad marcada con las palabras "VCR PAT'D."...
- Page 9 2. Far scorrere le due metà verso il retro della flangia del premistoppa. 3. Per rimuoverle, separare le due metà con un cacciavite a taglio. Metà Premistoppa Metà Usare un set che comprende una metà contrassegnata dal logo Swagelok ed una metà contrassegnata da “VCR PAT’D.”...
- Page 10 3. Die beiden Hälften lassen sich mit einem flachen Schraubendreher wieder voneinander trennen und entfernen. Split-Nut- Hälfte VCR Stutzen Split-Nut-Hälfte Es muss immer ein Satz verwendet werden. Die eine Split- Nut-Hälfte ist mit dem Swagelok-Logo und die andere mit den Buchstaben „VCR PAT’D" gekennzeichnet.
- Page 11 3. Pour démonter, utilisez un tournevis plat pour séparer les deux demi-écrous. Demi-écrou Embout VCR Demi-écrou Vous devez utiliser un jeu composé d'un demi-écrou marqué avec le logo Swagelok et d'un demi-écrou marqué avec la men- tion "VCR PAT'D."...
- Page 12 Split Half VCR Gland Split Half You must use a set with one split nut half marked with the Swagelok logo and one split nut half marked with the words “VCR PAT’D.” Swagelok, Split-Nut, VCR–TM Swagelok Company © 2001 Swagelok Company Printed in U.S.A.
